【FPGA笔记系列8】边沿检测和序列检测器

本文详细介绍了如何在FPGA中实现边沿检测和序列检测器。针对边沿检测,讲解了上升沿和下降沿检测的原理,并通过Verilog代码展示实现过程,同时指出了存在的问题及改进方案。对于序列检测器,同样提供了Verilog代码和激励文件,用于检测特定的信号序列。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

边沿检测电路

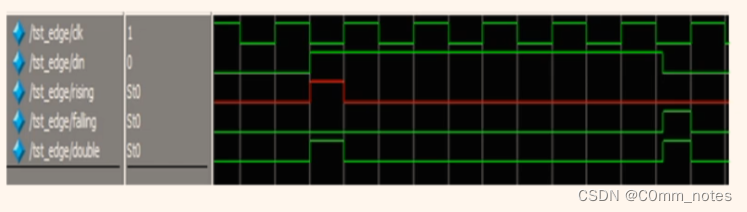

在这里插入图片描述

上升沿检测思路:前一时刻(信号经过D出发器后即延时的输出)为低电平,当前时刻为高电平。

下降沿检测思路:前一时刻(信号经过D出发器后即延时的输出)为高电平,当前时刻为低电平。

双沿:前一时刻和当前时刻状态不一样即可!

Verilog代码

module edgedetect(
    input clk,din,
    output dout_ris,
    output dout_fall,
    output dout_double
);

reg din_d
