转载一篇觉得挺好的文章，以防丢失！链接: 原作者：

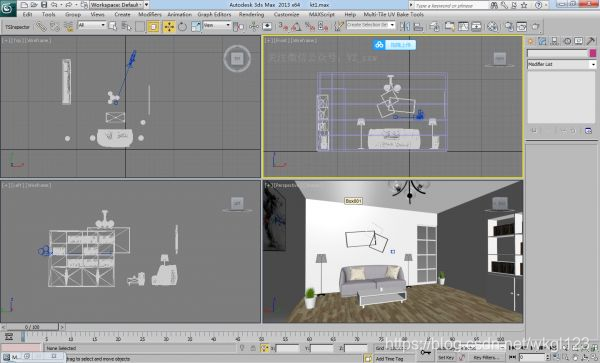

以一个小客厅为例，这个例子的3D场景如下图所示：

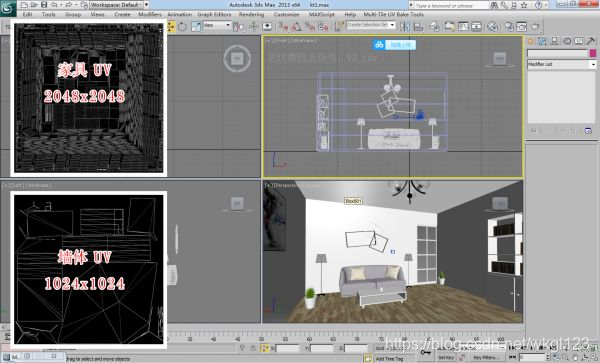

拆分好的UV如下图所示

导入Unity3d后的场景情况如下图所示：

这个场景比较简单，一个窗户、一个沙发、一个茶几、一个书柜、两个落地灯、一个墙面装饰、还有一个挂画、茶几上一个杯子、两盆绿植，这里我们设想将场景烘焙成阴天的白昼气氛，也就是没有直射太阳光，室外光线完全是大气折射的太阳光，所以我们确定这个场景的主光源为从窗户投射的光线，可以使用Unity3d的面光源置于窗户附近，但我们这里选用Unity3d的材质灯光，也就是将某个模型的材质勾选“自发光”，这个模型就成了灯光了。选中窗户玻璃，勾选其材质中的自发光（Emission），将自发光强度设为1.5，发光颜色设为白色，如下图所示：

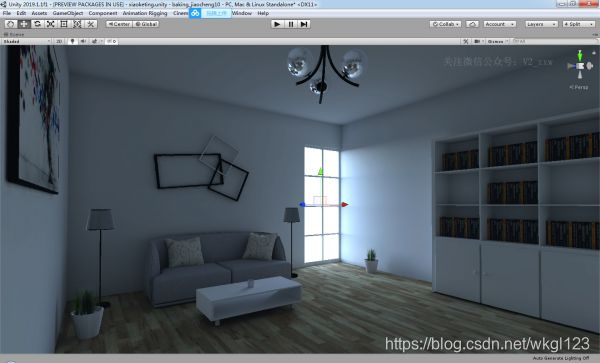

因为这个场景不可能有运动物体，光线也不会变化，所以选用静态灯光下的静态物体的方式烘焙场景，所以将自发光材质的Global Illumination（全局光照）设为Baked，勾选光照面板中的“Baked Global Illumination”，然后烘焙，得到如下图所示的结果（烘焙用时5分钟）：

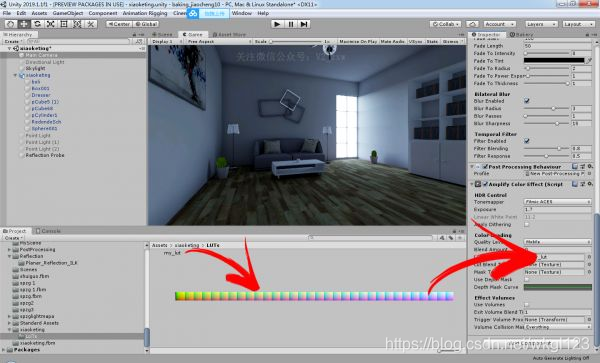

从上图可见，场景太暗，但明暗关系已经有了，如果反复烘焙，太浪费时间，我们设想通过photoshop来调色，需要说明的是，这里所说的调色不是简单的图片调色，而是对整个场景调色。如下图所示，将一个特殊的色带文件与相机关联起来，对这个文件调整，就会调整相机中的场景，这样我们将这个文件（png图片）用ps打开，然后截取一张相机视图的图片，按照图片调色的方法，对截取的图片调色，然后将图片调整的参数应用于那个色带文件，保存色带文件后，Unity3d的场景就回作相应的调整，关系就是这样。

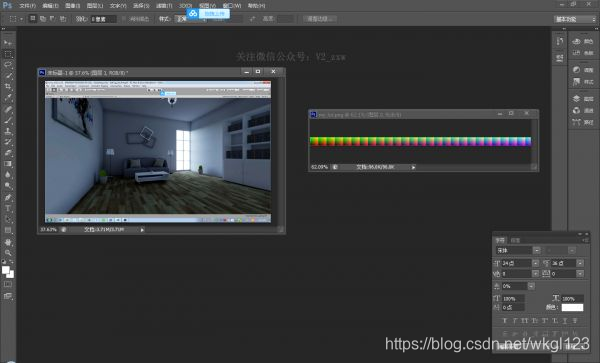

下面我们就来调色，首先抓取相机视图的图片，然后在ps中打开，同时也将刚所说的色带文件也用ps打开，如下图:

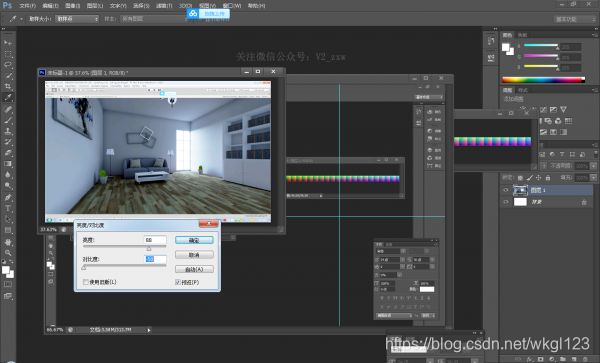

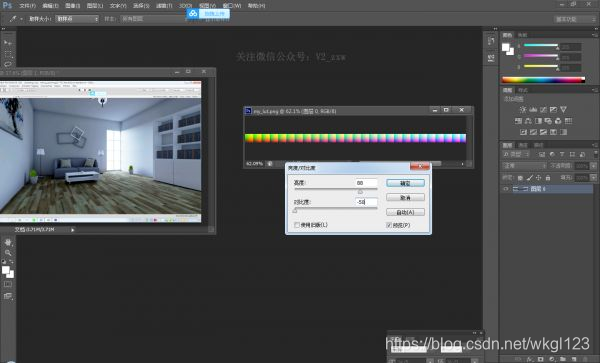

首先调一下截取的相机视图图片的亮度和对比度，亮度88，对比度-50，如下图所示：

然后对色带也做这样的调整，如下图所示：

然后保存色带文件，Unity的相机视图就会作相应的调整，调整后如下图所示：

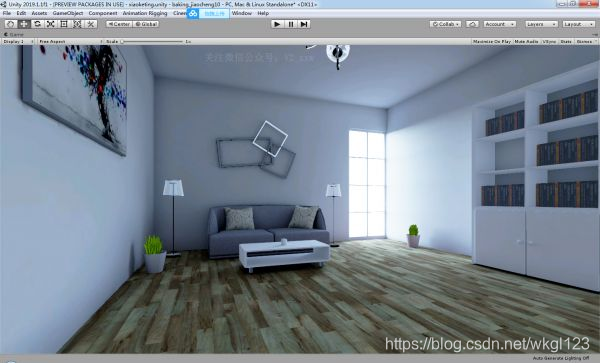

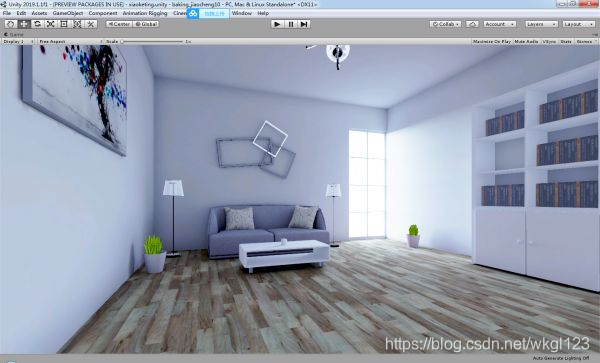

原理大家都明白了吧，这样就是以用ps灵活地为Unity3d场景调色了，只要Unity3d烘焙出场景的明暗关系，剩下的就交给ps了，这样可以节省大量反复测试烘焙的时间。按照上面的方法对相机视图进行色相饱和度、色彩平衡等调整后，相机视图的场景如下：

好了，场景调色就到这里。

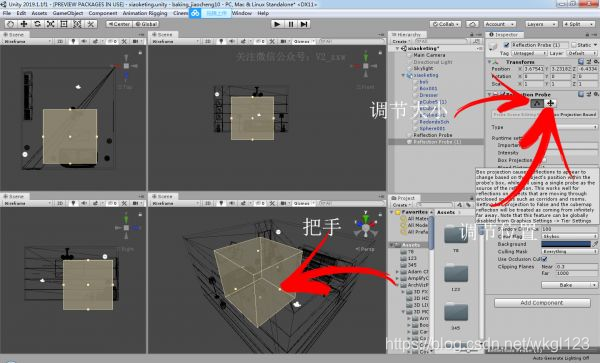

木地板应该有反射，所以我们需要引用Unity3d的“Reflection Probe（反射探测器）”，在层级面板空白处右键单击，在弹出的菜单中选择light下的“Reflection Probe”命令，场景中会出现一个四面体线框，如下图所示，在反射探测器的检视面板中按下节点命令，四面体的四个面上会出现黄色下把手，拖动可以调节探测器的大小，按下探测器检视面板中的移动按钮，可以调整探测器的位置，用这两个命令配合，将探测器调至和房间一样大，或者说让探测器完全包络这个房间，烘焙的时候，会将整个房间烘焙成一个比较小的全景图贴在探测器上，供具有反射的材质映射来实现真实反射。这里说明一下，当场景比较复杂时，可以用多个反射探测器拼合来满足场景的外形，场景中不需要反射的地方，就不需要布置反射探测器了。

反射探测器布置好后，需要重新烘焙，反射数据是通过烘焙获得的。如果熟悉了，烘焙之前就布置好反射探测器，免得重复烘焙。烘焙之后结果如下

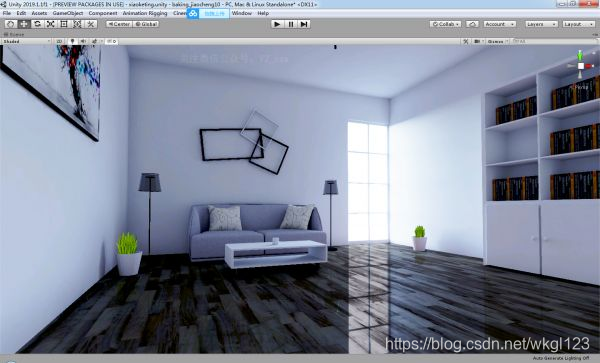

上图反射效果不太好，下面我们为木地板加一个实时反射，效果如下：

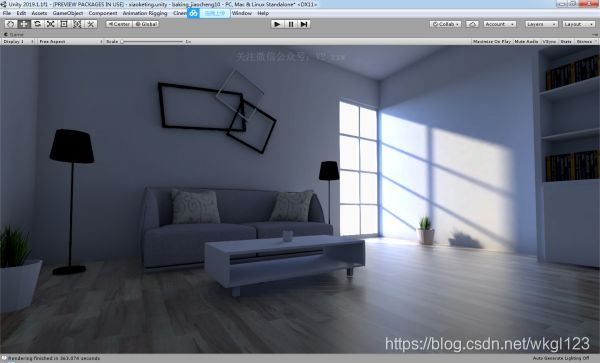

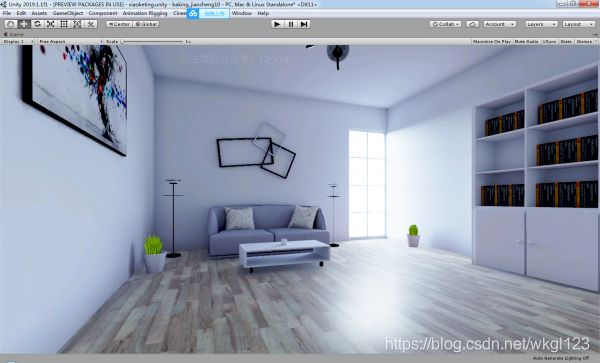

现在我们将玻璃的材质灯光关闭，用平行光来模拟阳光，重新烘焙（用时6分钟左右）并开启反射后效果如下：

在这个例子中引入了ps的后处理调色，以避免为达到好的色调和颜色及明暗对比反复烘焙浪费很多时间，好了，这个例子就讨论到这，更多Vray级Unity3d的烘焙，请阅读原作者博客。
