和你一起终身学习，这里是程序员Android
本文链接：https://blog.youkuaiyun.com/wjky2014/article/details/140412595


和你一起终身学习，这里是程序员Android

经典好文推荐，通过阅读本文，您将收获以下知识点:

常用测试步骤（下面均以CTS为例）

  1. 打开终端，进入 cts 包 tools目录下

  2. 执行 ./cts-tradefed 进入cts测试

:~/XTS/CTS/14/R3/android-cts-14_r3-linux/android-cts/tools$ ./cts-tradefed
==================
Notice:
We collect anonymous usage statistics in accordance with our Content Licenses (https://source.android.com/setup/start/licenses), Contributor License Agreement (https://opensource.google.com/docs/cla/), Privacy Policy (https://policies.google.com/privacy) and Terms of Service (https://policies.google.com/terms).
==================
Android Compatibility Test Suite 14_r3 (11432042)
Use "help" or "help all" to get more information on running commands.
07-12 17:06:45 I/DeviceManager: Detected new device 1b696b3e
cts-tf >

常用命令

1. 全跑命令

run cts --plan CTS -s devices id

2.单独跑某个module

run cts -m module

Camera CTS 模块：

run cts -s 手机序列号 -m  CtsCameraTestCases

Camera GSI模块：

run cts-on-gsi -s 手机序列号 -m  CtsCameraTestCases

Camera VTS 模块：

run vts -s 手机序列号 -m  VtsHalCameraProviderV2_4TargetTest

camera GTS模块:

run gts -s 手机序列号 -m  GtsCameraTestCases
3. 单跑某个module下的一个类

run cts -m module -t classname

Camera CTS 模块：

run cts -s 手机序列号 -m  CtsCameraTestCases  -t fail模块

Camera GSI模块：

run cts-on-gsi -s 手机序列号 -m  CtsCameraTestCases -t fail模块

Camera VTS 模块：

run vts -s 手机序列号 -m  VtsHalCameraProviderV2_4TargetTest   -t fail模块

camera GTS模块:

run gts -s 手机序列号 -m  GtsCameraTestCases  -t fail模块
4. 查看已经跑过的记录

l r 罗列出之前跑过的记录，包裹Session ID ，pass 项，Fail 项等，方便后续复测。

5. 复测之前跑过的fail 项

run retry --retry Sessionid

6. run cts --help 查看CTS更多指令

CTS

Google 官方文档

https://source.android.google.cn/docs/compatibility/cts?hl=zh-cn

测试命令

camera 模块全测命令：
run cts -s 手机序列号 -m CtsCameraTestCases

Camera 单独模块测试命令
run cts -s 手机序列号 -m CtsCameraTestCases -t fail模块

GTS

测试命令

Camera 模块全测命令：
run gts -s 手机序列号 -m GtsCameraTestCases

Camera 单独模块测试命令
run gts -s 手机序列号 -m GtsCameraTestCases -t fail模块

GSI

GKI-GSI 刷Google System 镜像

刷机后刷镜像： Google system.img

adb reboot bootloader
    fastboot reboot fastboot
    // 刷 google  system img
    fastboot flash system  system.img
    #fastboot flash system  [GSI system.img] #signed_signed_asop_arm64_img-xxx（gsi包里的）
    fastboot reboot bootloader
    fastboot -w
    fastboot reboot

GKI-GSI 测试指令：

camera 模块全测命令
run cts-on-gsi -s 手机序列号 -m CtsCameraTestCases

单模块 测试命令
run cts-on-gsi -s 手机序列号 -m CtsCameraTestCases -t fail模块

OKI-GSI 刷Google bootimage 镜像

刷机后刷镜像 boot.img

adb reboot bootloader
    fastboot reboot fastboot
    ////////////google  boot img
    fastboot flash boot signed-gsi_arm64-img-11114065\boot-5.10.img
    #fastboot flash boot [GKI 2.0 boot-5.10~5.15.img（版本路径里的）
    fastboot reboot bootloader
    fastboot -w
    fastboot reboot

OKI-GSI 测试指令：

camera 模块全测命令
run cts-validation -s 手机序列号 -m CtsCameraTestCases

单模块 测试命令
run cts-validation -s 手机序列号 -m CtsCameraTestCases -t fail模块

VTS

GKI-VTS 刷Google System +vendor_boot 镜像

刷机后刷镜像 system.img vendor_boot-debug.img

adb reboot bootloader
    fastboot reboot fastboot
    // google  system img
    fastboot flash system   system.img
    // 需要更换vendor_boot debug img
    fastboot flash vendor_boot   vendor_boot-debug.img
    #fastboot flash system  [GSI system.img] #signed_signed_asop_arm64_img-xxx（gsi包里的）
    #fastboot flash vendor_boot [in version patch vendor_boot-debug.img ] （版本路径里面）
    fastboot reboot bootloader
    fastboot -w
    fastboot reboot

GKI-VTS 测试指令：

camera 模块全测命令
run vts -s 手机序列号 -m VtsHalCameraProviderV2_4TargetTest

单模块 测试命令
run vts -s 手机序列号 -m VtsHalCameraProviderV2_4TargetTest -t fail模块

OKI-GSI 刷Google boot+vendor boot

刷机后刷镜像 boot-5.10.img vendor_boot-debug.img

adb reboot bootloader
    fastboot reboot fastboot
    // google   boot img
    fastboot flash boot   boot-5.10.img
    // 需要更换vendor_boot debug img
    fastboot flash vendor_boot  vendor_boot-debug.img
    # fastboot flash boot [GKI 2.0 boot-5.10~5.15.img（版本路径里的）
    # fastboot flash vendor_boot [in version patch vendor_boot-debug.img ] （symbol压缩包里面，需要单独下）
    fastboot reboot bootloader
    fastboot -w
    fastboot reboot

OKI-GSI 测试指令：

camera 模块全测命令
run run vts-validation -s 手机序列号 -m VtsHalCameraProviderV2_4TargetTest

单模块 测试命令
run run vts-validation -s 手机序列号 -m VtsHalCameraProviderV2_4TargetTest -t fail模块

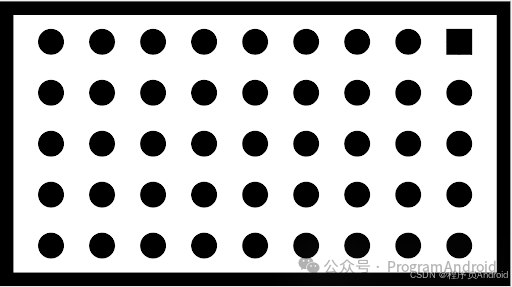

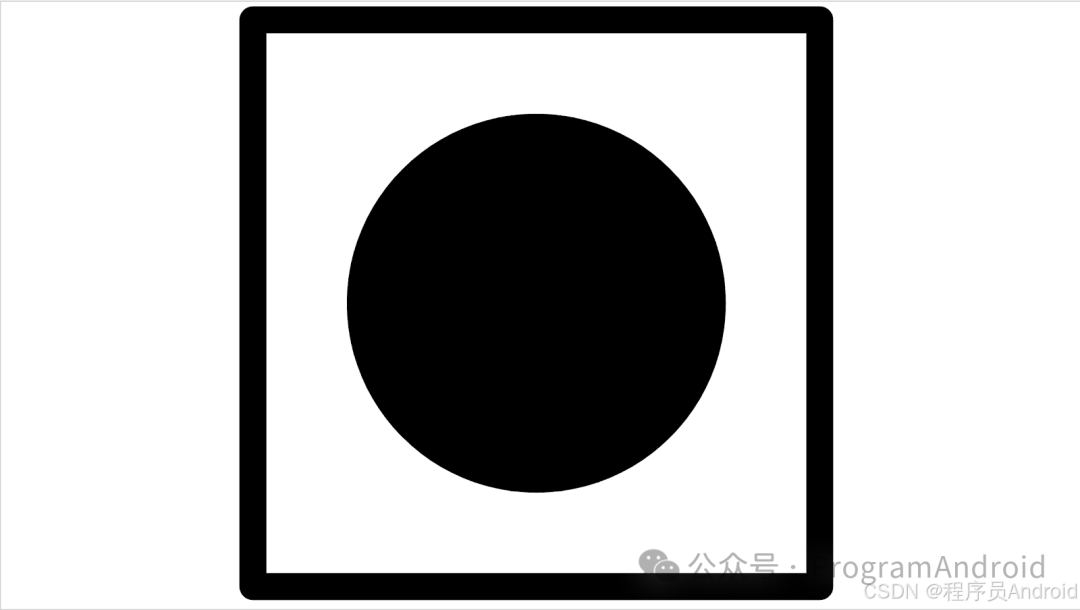

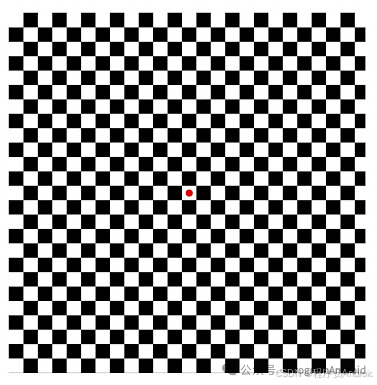

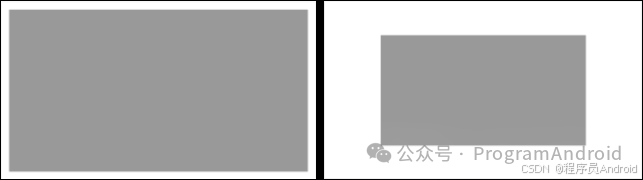

ITS

Google 官方参考文档

https://source.android.google.cn/docs/compatibility/cts/camer
