TensorFlow2深度学习实战（十八）：目标检测算法YOLOv4-Tiny实战

前言：

本专栏以理论与实战相结合的方式，左手看论文，右手敲代码，带你一步步吃透深度学习原理和源码，逐一攻克计算机视觉领域中的三大基本任务：图像分类、目标检测、语义分割。

本专栏完整代码将在我的GiuHub仓库更新，欢迎star收藏：https://github.com/Keyird/DeepLearning-TensorFlow2

---

资源获取：

• 代码下载：https://github.com/Keyird/TensorFlow2-Detection/tree/main/YOLOv4-Tiny
• 预训练模型下载：https://pan.baidu.com/s/1dN2kR0IzGY5vluQy078qgw?pwd=o2sr 提取码：o2sr
• VOC2007数据集下载：https://pan.baidu.com/s/1lyiA3uzQhRLTaO2Xov5BHQ 提取码：wm4l

---

一、实战介绍与说明

（1）代码结构说明

yolov4-tiny
├── data          // 存放预训练模型、类别等数据文件
├── img           // 存放测试图片
├── nets          // 存放各个局部网络结构
├── utlis         // 其他
├── VOCdevkit     // 数据集
├── yolo.py       // 预测过程中的前向推理
├── make_data.py  // 生成标签和图片路径
├── train.py      // 训练网络
├── predict.py    // 对单张图片进行预测
├── video.py      // 对视频进行预测

（2）如何使用本项目进行预测

1、如果您希望直接使用本文的模型进行预测，只需完成以下几步：

• 下载网络模型放到data文件夹，下载数据集放在根目录下
• 运行predict.py对图片进行预测。如果是自己的图片，在predict.py中改变图片路径即可。

2、如果您需要自建数据集，并对其进行训练和预测，需完成如下步骤：

• 下载预训练模型放到data文件夹下
• 按照VOC2007的格式自制数据集，并放到根目录下
• 新建voc_classes.txt文件，写入类别，并放入data文件夹下
• 运行VOCdevkit下的dataSplit对数据集进行划分
• 运行make_data.py对标签进行解析
• 根据需要更改train.py文件中的先验框尺寸anchors_size ( 这一步可选择性跳过)
• 运行train.py进行训练，训练完成后，生成的模型默认存放在logs文件下，选择合适的模型最为最终的模型。
• 修改frcnn.py中的model_path，更改为训练好的最终的模型的路径。

二、VOC数据集构建

（1）VOC格式介绍

VOC 是目标检测一种通用的标准数据集格式，下面我以VOC2007数据集为例，来制作VOC标准数据集。整个数据集文件的目录结构如下图所示：

其中，VOC2007目录下存在着三个一级文件和一个py脚本，其具体作用是：

• Annotations：存放数据集的xml标签文件，xml文件需要进行解析。
• ImageSets：用来存放训练集或者测试集中图片ID的txt文件。
• JPEGImages：存放数据集原图。
• dataSplit.py：对数据集进行划分，将划分好的图片ID存入train.txt、val.txt和test.txt，并保存在ImageSets\Main路径下。

注：本文会提供划分好的txt文件。如果您希望训练自己的数据集，那么首先需要运行dataSplit.py文件，来划分自己的数据集。

（2）划分数据集

运行VOCdevkit下的dataSplit.py文件，按照一定的比例，将数据集划分为：训练集、验证集和测试集。将划分好的图片ID分别存入train.txt、val.txt和test.txt，并保存在ImageSets\Main路径下。

temp_xml = os.listdir(xmlfilepath)  # 获取xmlfilepath路径下所有的文件名
total_xml = []
for xml in temp_xml:
    if xml.endswith(".xml"):  # 对于后缀为.xml的文件名存入数组total_xml中
        total_xml.append(xml)

num = len(total_xml)  # 样本的总数
trainval_percent = 0.9 # train + val : test = 9:1
train_percent = 0.9 # train:val = 9:1

trainval_length = int(num * trainval_percent)
train_length = int(trainval_length * train_percent)

list = range(num)  # [0, num)的列表
trainval = random.sample(list, trainval_length)
train = random.sample(trainval, train_length)

ftrain = open(os.path.join(saveBasePath, 'train.txt'), 'w')
fval = open(os.path.join(saveBasePath, 'val.txt'), 'w')
ftest = open(os.path.join(saveBasePath, 'test.txt'), 'w')

for i in list:
    name = total_xml[i][:-4]+'\n'
    if i in trainval:
        if i in train:
            ftrain.write(name)  # 训练集
        else:
            fval.write(name)    # 验证集
    else:
        ftest.write(name)       # 测试集

ftrain.close()
fval.close()
ftest .close()

（3）解析xml标签

运行make_data.py文件，通过下面的 convert_annotation() 函数对 xml 标签进行解析，并将原图路径和对应的解析后的标签写入并保存在list_file文件夹中。

# 解析xml,获得标签值，并向txt中写入标签
def convert_annotation(year, image_id, list_file):
    in_file = open('VOCdevkit/VOC%s/Annotations/%s.xml'%(year, image_id))
    tree = ET.parse(in_file)
    root = tree.getroot()

    for obj in root.iter('object'):
        difficult = 0
        if obj.find('difficult')!=None:
            difficult = obj.find('difficult').text

        cls = obj.find('name').text
        if cls not in classes or int(difficult)==1:
            continue
        cls_id = classes.index(cls)
        xmlbox = obj.find('bndbox')
        b = (int(xmlbox.find('xmin').text), int(xmlbox.find('ymin').text), int(xmlbox.find('xmax').text), int(xmlbox.find('ymax').text))
        list_file.write(" " + ",".join([str(a) for a in b]) + ',' + str(cls_id))

三、网络结构搭建

如下图所示是YOLOv4-Tiny的整体网络结构图，可以看出：YOLOv4-Tiny网络结构非常精简，网络层数不多。整体网络结构可以分为以下两部分：骨干网络和目标检测预测分支。

注：关注公众号【AI 修炼之路】，回复【tiny】，即可获得YOLOv4-Tiny高清无水印原图。

（1）骨干网络

基本模块中的跨阶段局部模块CSP：

def resblock_body(x, num_filters):
    """ CSPdarknet中的CSP结构块 """
    # 利用一个3x3卷积进行特征整合
    x = DarknetConv2D_BN_Leaky(num_filters, (3, 3))(x)
    # 引出一个大的残差边route
    route = x
    # 对特征层的通道进行分割，取第二部分作为主干部分。
    x = Lambda(route_group, arguments={'groups': 2, 'group_id': 1})(x)
    # 对主干部分进行3x3卷积
    x = DarknetConv2D_BN_Leaky(int(num_filters / 2), (3, 3))(x)
    # 引出一个小的残差边route_1
    route_1 = x
    # 对第主干部分进行3x3卷积
    x = DarknetConv2D_BN_Leaky(int(num_filters / 2), (3, 3))(x)
    # 主干部分与残差部分进行相接
    x = Concatenate()([x, route_1])
    # 对相接后的结果进行1x1卷积
    x = DarknetConv2D_BN_Leaky(num_filters, (1, 1))(x)
    feat = x
    x = Concatenate()([route, x])
    # 利用最大池化进行高和宽的压缩
    x = MaxPooling2D(pool_size=[2, 2], )(x)
    return x, feat

整体骨干网络CSPDarknet：

def darknet_body(x):
    """ CSPdarknet整体结构 """
    # 首先利用两次步长为2x2的3x3卷积进行高和宽的压缩
    # 416,416,3 -> 208,208,32 -> 104,104,64
    x = ZeroPadding2D(((1, 0), (1, 0)))(x)
    x = DarknetConv2D_BN_Leaky(32, (3, 3), strides=(2, 2))(x)
    x = ZeroPadding2D(((1, 0), (1, 0)))(x)
    x = DarknetConv2D_BN_Leaky(64, (3, 3), strides=(2, 2))(x)
    # 104,104,64 -> 52,52,128
    x, _ = resblock_body(x, num_filters=64)
    # 52,52,128 -> 26,26,256
    x, _ = resblock_body(x, num_filters=128)
    # 26,26,256 -> x为13,13,512; feat1为26,26,256
    x, feat1 = resblock_body(x, num_filters=256)
    # 13,13,512 -> 13,13,512
    x = DarknetConv2D_BN_Leaky(512, (3, 3))(x)
    feat2 = x
    return feat1, feat2

（2）目标检测分支

通过已经构建的骨干网络可以获得feat1, feat2，将feat1, feat2送入两个目标检测分支，即可完成YOLOv4-Tiny网络模型的构建：

def yolo_body(inputs, num_anchors, num_classes):
    """
    构建YOLOv4-Tiny网络模型
    """
    feat1, feat2 = darknet_body(inputs)  # 骨干网络

    # 13,13,512 -> 13,13,256
    P5 = DarknetConv2D_BN_Leaky(256, (1, 1))(feat2)
    # 13,13,256 -> 13,13,512 -> 13,13,255
    P5_output = DarknetConv2D_BN_Leaky(512, (3, 3))(P5)
    P5_output = DarknetConv2D(num_anchors * (num_classes + 5), (1, 1))(P5_output)  # 输出1

    # 13,13,256 -> 13,13,128 -> 26,26,128
    P5_upsample = compose(DarknetConv2D_BN_Leaky(128, (1, 1)), UpSampling2D(2))(P5)
    # 26,26,256 + 26,26,128 -> 26,26,384
    P4 = Concatenate()([P5_upsample, feat1])
    # 26,26,384 -> 26,26,256 -> 26,26,255
    P4_output = DarknetConv2D_BN_Leaky(256, (3, 3))(P4)
    P4_output = DarknetConv2D(num_anchors * (num_classes + 5), (1, 1))(P4_output)  # 输出2

    return Model(inputs, [P5_output, P4_output])

四、损失函数构建

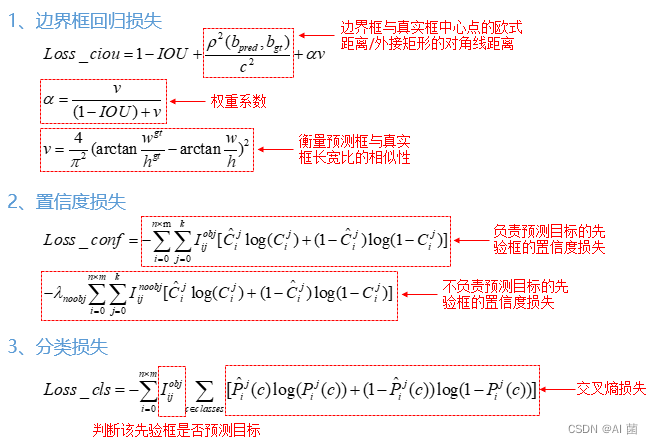

YOLOv4-Tiny目标损失函数由以下三部分组成：

（1）边界框位置损失

边界框位置损失采用的是CIOU损失函数，该函数在IOU函数的基础上进行了改进：

ciou_loss = object_mask * box_loss_scale * (1 - ciou)
ciou = box_ciou(pred_box, raw_true_box)

预测框与标签框之间的CIOU损失：

def box_ciou(b1, b2):
    """
    输入为：
    b1: tensor, shape=(batch, feat_w, feat_h, anchor_num, 4), xywh
    b2: tensor, shape=(batch, feat_w, feat_h, anchor_num, 4), xywh
    返回为：
    ciou: tensor, shape=(batch, feat_w, feat_h, anchor_num, 1)
    """
    # 求出预测框左上角右下角
    b1_xy = b1[..., :2]
    b1_wh = b1[..., 2:4]
    b1_wh_half = b1_wh / 2.
    b1_mins = b1_xy - b1_wh_half
    b1_maxes = b1_xy + b1_wh_half

    # 求出真实框左上角右下角
    b2_xy = b2[..., :2]
    b2_wh = b2[..., 2:4]
    b2_wh_half = b2_wh / 2.
    b2_mins = b2_xy - b2_wh_half
    b2_maxes = b2_xy + b2_wh_half

    # 求真实框和预测框所有的iou
    intersect_mins = K.maximum(b1_mins, b2_mins)
    intersect_maxes = K.minimum(b1_maxes, b2_maxes)
    intersect_wh = K.maximum(intersect_maxes - intersect_mins, 0.)
    intersect_area = intersect_wh[..., 0] * intersect_wh[..., 1]
    b1_area = b1_wh[..., 0] * b1_wh[..., 1]
    b2_area = b2_wh[..., 0] * b2_wh[..., 1]
    union_area = b1_area + b2_area - intersect_area
    iou = intersect_area / K.maximum(union_area, K.epsilon())

    # 计算中心的差距
    center_distance = K.sum(K.square(b1_xy - b2_xy), axis=-1)
    enclose_mins = K.minimum(b1_mins, b2_mins)
    enclose_maxes = K.maximum(b1_maxes, b2_maxes)
    enclose_wh = K.maximum(enclose_maxes - enclose_mins, 0.0)

    # 计算对角线距离
    enclose_diagonal = K.sum(K.square(enclose_wh), axis=-1)
    ciou = iou - 1.0 * (center_distance) / K.maximum(enclose_diagonal, K.epsilon())

    v = 4 * K.square(tf.math.atan2(b1_wh[..., 0], K.maximum(b1_wh[..., 1], K.epsilon())) - tf.math.atan2(b2_wh[..., 0], K.maximum(b2_wh[..., 1], K.epsilon()))) / (math.pi * math.pi)
    alpha = v / K.maximum((1.0 - iou + v), K.epsilon())
    ciou = ciou - alpha * v

    ciou = K.expand_dims(ciou, -1)
    return ciou

（2）置信度损失

置信度损失采用的是交叉熵损失函数：

 confidence_loss = object_mask * K.binary_crossentropy(object_mask, raw_pred[..., 4:5], from_logits=True) + \
                   (1 - object_mask) * K.binary_crossentropy(object_mask, raw_pred[..., 4:5], from_logits=True) * ignore_mask

（3）类别损失

类别损失采用的是交叉熵损失函数：

class_loss = object_mask * K.binary_crossentropy(true_class_probs, raw_pred[..., 5:], from_logits=True)

五、网络训练

（1）创建yolo模型与模型加载

image_input = Input(shape=(None, None, 3))
model_body = yolo_body(image_input, num_anchors // 2, num_classes)
model_body.load_weights(weights_path, by_name=True, skip_mismatch=True)

（2）模型的装配

model.compile(optimizer=Adam(learning_rate_base),
				loss={'yolo_loss': lambda y_true, y_pred: y_pred})

（3）模型的训练

model.fit(data_generator(lines[:num_train], batch_size, input_shape, anchors, num_classes, mosaic=mosaic,random=True, eager=False),
          steps_per_epoch=epoch_size,
          validation_data=data_generator(lines[num_train:], batch_size, input_shape, anchors, num_classes, mosaic=False, random=False, eager=False),
          validation_steps=epoch_size_val,
          epochs=Freeze_epoch,
          initial_epoch=Init_epoch,
          callbacks=[logging, checkpoint, reduce_lr, early_stopping, loss_history])

六、模型预测

（1）对单张图片进行预测

改变图片路径，运行predict.py，对单张图片进行预测：

if __name__ == "__main__":
    yolo_tiny = YOLO()
    img = "img/dog.jpg"
    image = Image.open(img)
    r_image = yolo_tiny.detect_image(image)
    r_image.save("dog.jpg")
    r_image.show()

（2）对视频进行预测

if __name__ == "__main__":
	# 根据自己的视频路径设置
	capture = cv2.VideoCapture("D:\\Project\\faster-rcnn-tf2\\1.mp4")
	yolov4_tiny = YOLO()

	while (True):
	    # 读取某一帧
	    ref, frame = capture.read()
	    # 格式转变，BGRtoRGB
	    frame = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
	    # 转变成Image
	    frame = Image.fromarray(np.uint8(frame))
	    # 进行检测
	    frame = np.array(yolov4_tiny.detect_image(frame))
	    # RGBtoBGR满足opencv显示格式
	    frame = cv2.cvtColor(frame, cv2.COLOR_RGB2BGR)
	    cv2.imshow("video", frame)
	    cv2.waitKey(1)

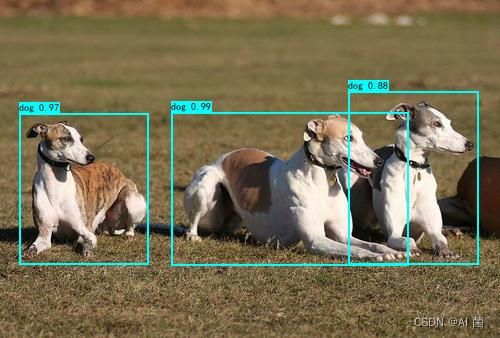

（3）预测结果
