工业相机飞拍与全局复位

        工业相机拍摄运动物体时只要曝光时间足够短,都能拍到清晰的图像, 但是卷帘曝光拍到的图形是变形的, 全局曝光或者全局复位就是用来解决这个问题的.
        全局复位相对于全局曝光芯片的成本更低,通过闪光灯来实现运动抓拍. 但对环境要求更高,需要排除环境光的干扰,否则出现拖尾.

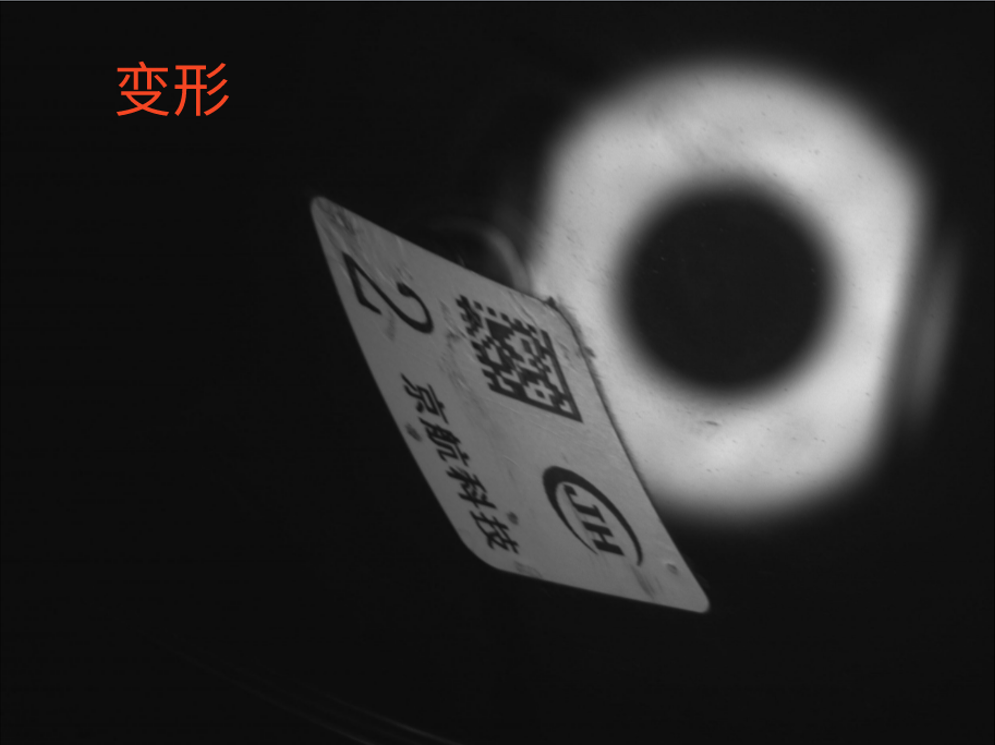

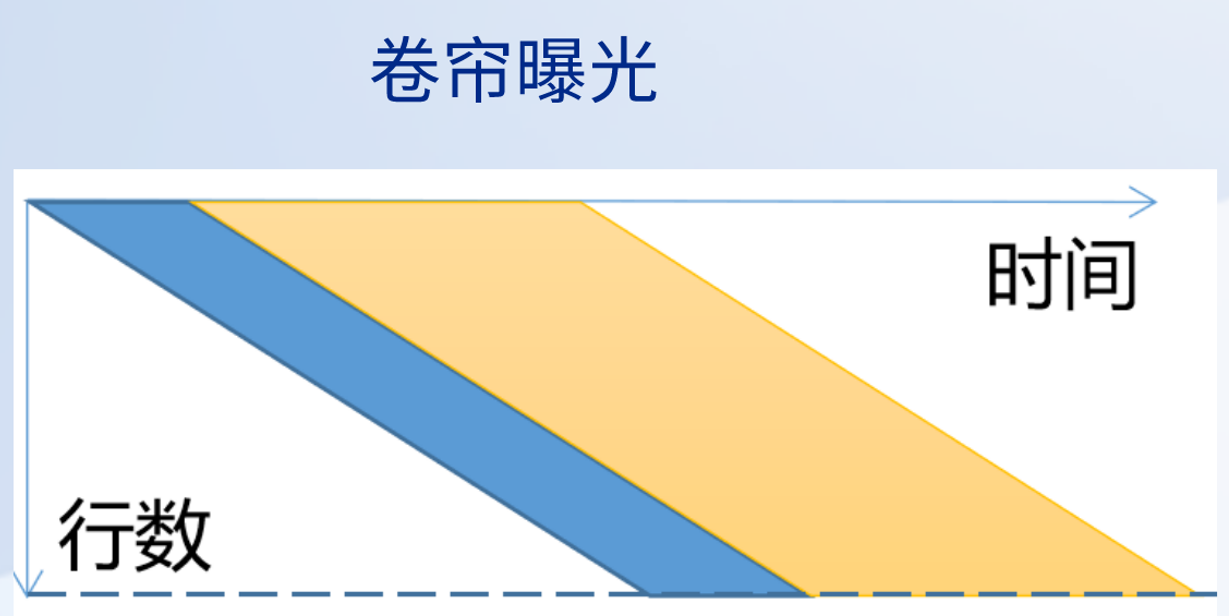

      下图为卷帘曝光的原理和最后的成像效果, 由于每一行曝光的时候物体的移动导致了图像的扭曲变形. 使用的工业相机是2000万像素的JHEM2000GM拍摄旋转运动的平台上的二维码贴纸. 曝光方式调为卷帘曝光.

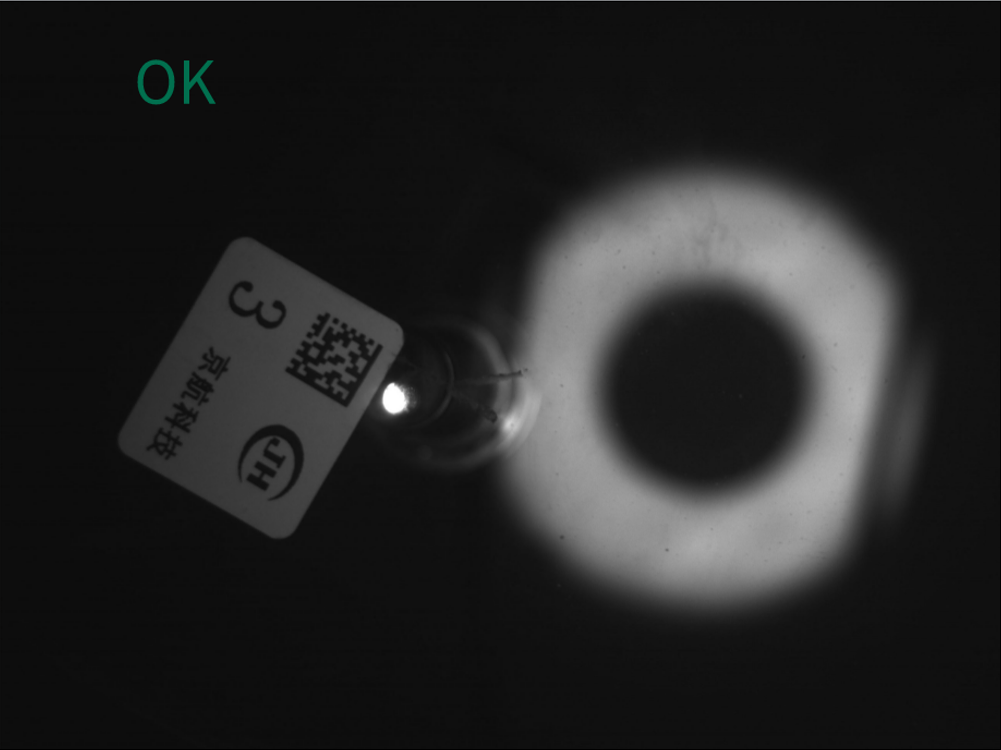

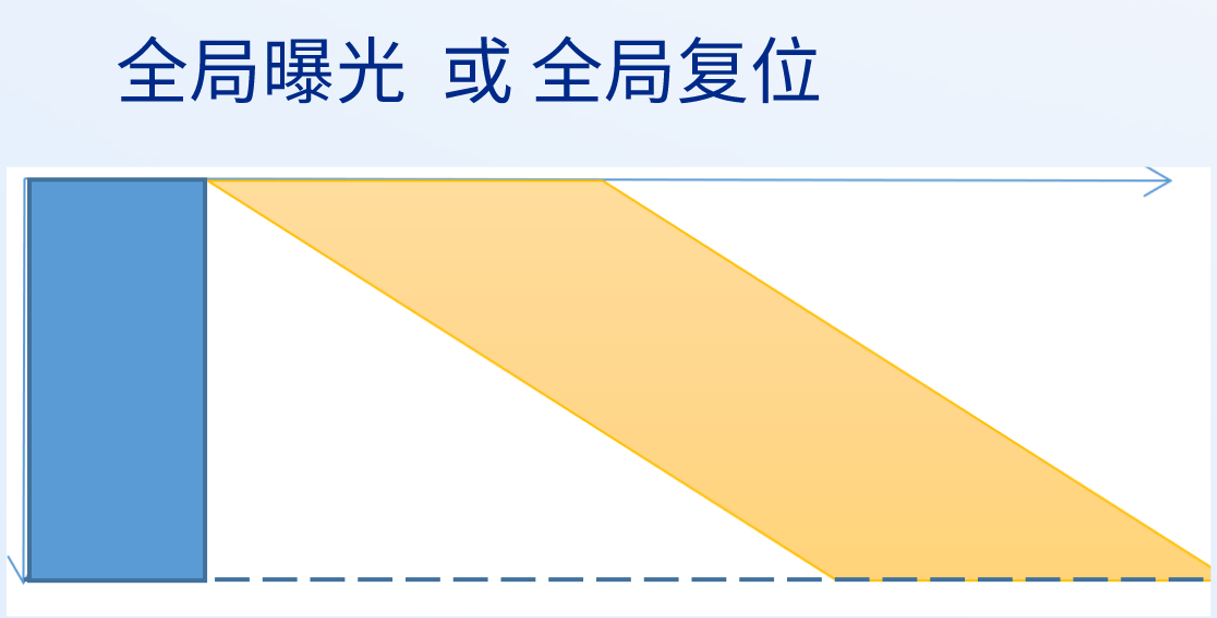

        使用全局曝光或者全局复位可以得到完整的图像. 整幅图像每一个像素都是同一时间曝光的,如下图所示. 这里将相机调为全局复位模式,设置曝光时间为固定的200us.此时环境为全黑.

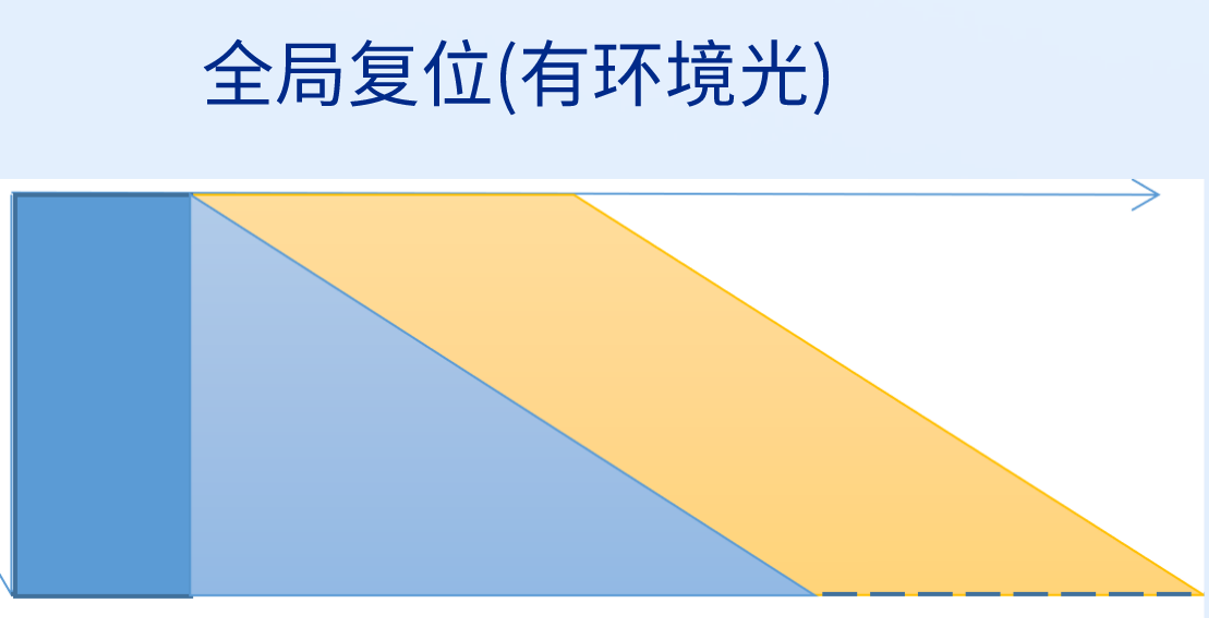

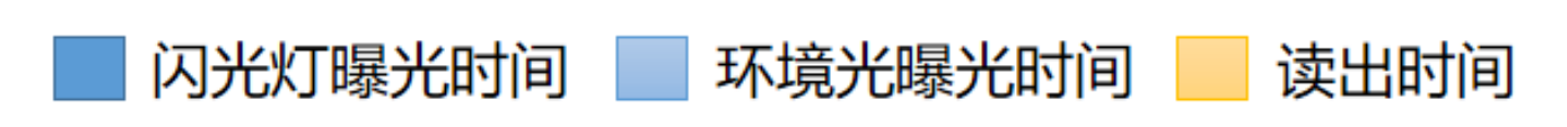

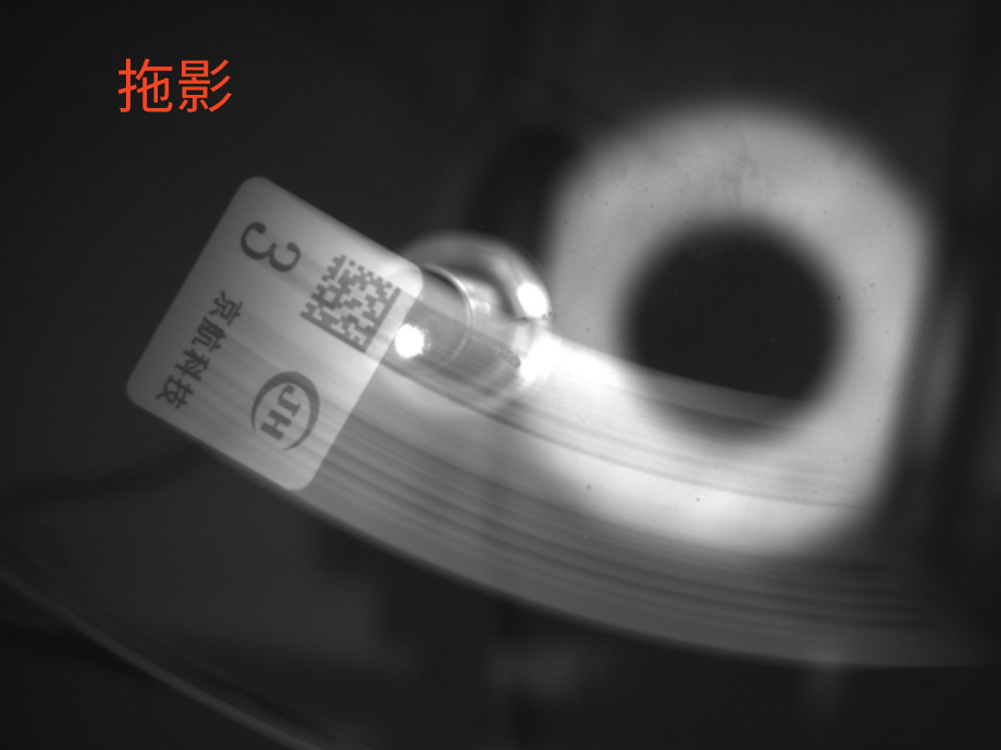

      全局复位需要在曝光时间意外环境为全黑的,数码相机一般用机械快门解决,工业相机只能通过全黑的环境配合闪光灯解决. 这里设置和上一个一样,但是有一定的环境光,就会得到如下的拖尾图像.

        总结,在没有成本压力的情况下,可以选用全局曝光的相机, 在需要高分辨率低成本而且环境可控的情况下,可以使用卷帘曝光的全局复位功能.
