YUV 格式

YUV 格式

上图从上到下分别是：原图，Y向量图片，U向量图片，V向量图片。

YUV 格式有两大类：Planar（平面格式） 和 Packed（打包格式）。

• Planar：先连续存储所有像素点的 Y，紧接着存储所有像素点的 U，随后是所有像素点的 V。相当于将 YUV 拆分成三个平面 (plane) 存储。
• Packed：每个像素点的 Y, U, V 是连续交替存储的。

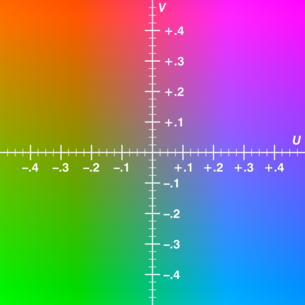

YUV 分为三个分量，Y 表示亮度（Luminance），即灰度值；UV 表示色度（Chrominance），描述色彩和饱和度。

与我们熟知的 RGB 类似，YUV 也是一种颜色编码方法，主要用于电视系统以及模拟视频领域，它将亮度信息（Y）与色彩信息（UV）分离，没有 UV 信息一样可以显示完整的图像，只不过是黑白的，这样的设计很好地解决了彩色电视机与黑白电视的兼容问题。并且，YUV 不像 RGB 那样要求三个独立的视频信号同时传输，所以用 YUV 方式传送占用极少的频宽。

YUV 的存储格式与其采样方式密切相关。

主流的采样方式有 4 种：YUV(4:4:4), YUV(4:2:2), YUV(4:2:0), YUV(4:1:1)

• YUV 4:4:4 采样：每一个 Y 对应一组 UV 分量（4 个 Y 采样就对应 4 个 Cb 和 4 个 Cr 采样）。平均一个像素占用 8+8+8 = 24 位。
• YUV 4:2:2 采样：每两个 Y 共用一组 UV 分量（4 个 Y 采样就对应 2 个 Cb 和 2 个 Cr 采样）。平均一个像素占用 8+4+4 = 16 位。
• YUV 4:2:0 采样：每四个 Y 共用一组 UV 分量（4 个 Y 采样就对应 2 个 Cb 或 2 个 Cr 采样）。平均一个像素占用 8+4+0 = 12 位。
• YUV 4:1:1 采样：每四个 Y 共用一组 UV 分量（4 个 Y 采样就对应 1 个 Cb 和 1 个 Cr 采样）。平均一个像素占用 8+2+2 = 12 位。

YUV411 这个格式很少使用，这里就不介绍了。

YUV444 格式

YUV444P

Y1	Y2	Y3	Y4	Y5	Y6	Y7	Y8
Y9	Y10	Y11	Y12	Y13	Y14	Y15	Y16
Y17	Y18	Y19	Y20	Y21	Y22	Y23	Y24
Y25	Y26	Y27	Y28	Y29	Y30	Y31	Y32
U1	U2	U3	U4	U5	U6	U7	U8
U9	U10	U11	U12	U13	U14	U15	U16
U17	U18	U19	U20	U21	U22	U23	U24
U25	U26	U27	U28	U29	U30	U31	U32
V1	V2	V3	V4	V5	V6	V7	V8
V9	V10	V11	V12	V13	V14	V15	V16
V17	V18	V19	V20	V21	V22	V23	V24
V25	V26	V27	V28
