基于 QPlay 的智能无线流媒体传输音箱的功能实现

基于 QPlay 的智能无线流媒体传输音箱的功能实现

系统核心功能模块

系统需要实现的核心功能有QPlay认证功能，QPlay队列功能，设备离线功能，歌曲播放功能。

QPlay认证功能模块

QPlay认证功能处于系统的事件循环阶段。

事件回调函数event_handler()识别出事件类型（EventType）为UPNP_CONTROL_ACTION_REQUEST以及动作名称（ActionName）为"QPlayAuth"后，将调用函数qplayAuth()进行处理。

QPlay认证功能具体实现

QPlayAuth动作事件处理函数为qplayAuth，该函数用于提供QPlay认证所需的MID（制造商ID）、DID（设备类型ID）和Code（由Seed和PSK计算出的认证密钥）。

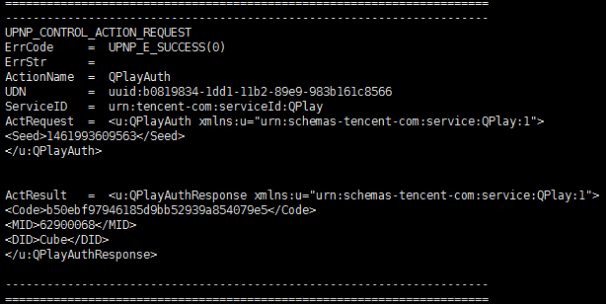

图为设备有关QPlayAuth动作的部分log信息。

◆ qplayAuth函数具体代码：

static int qplayAuth(struct action_event *event) {

	int rc               = -1;
	char * seed         = NULL;
	char * code         = NULL;
	ENTER();
	struct DocumentData docDataArray[] = {

		{
    "Seed", &seed },
		{
    NULL, NULL },
	};
	rc = check_document_element_array(event, docDataArray);
	if (rc)
		goto out;

	code = md5sum_code(seed); // Calculate Code MD5
	if (code == NULL)
		goto out;
	qplay_set_value(QPLAY_VAR_A_ARG_TYPE_Code, code);
	upnp_append_variable(event, QPLAY_VAR_A_ARG_TYPE_Code, "Code");
	upnp_append_variable(event, QPLAY_VAR_A_ARG_TYPE_MID, "MID");
	upnp_append_variable(event, QPLAY_VAR_A_ARG_TYPE_DID, "DID");
out:
	FREE_SAFETY(seed);
	FREE_SAFETY(code);
	LEAVE();
	return rc;
}

QPlay认证功能具体表现

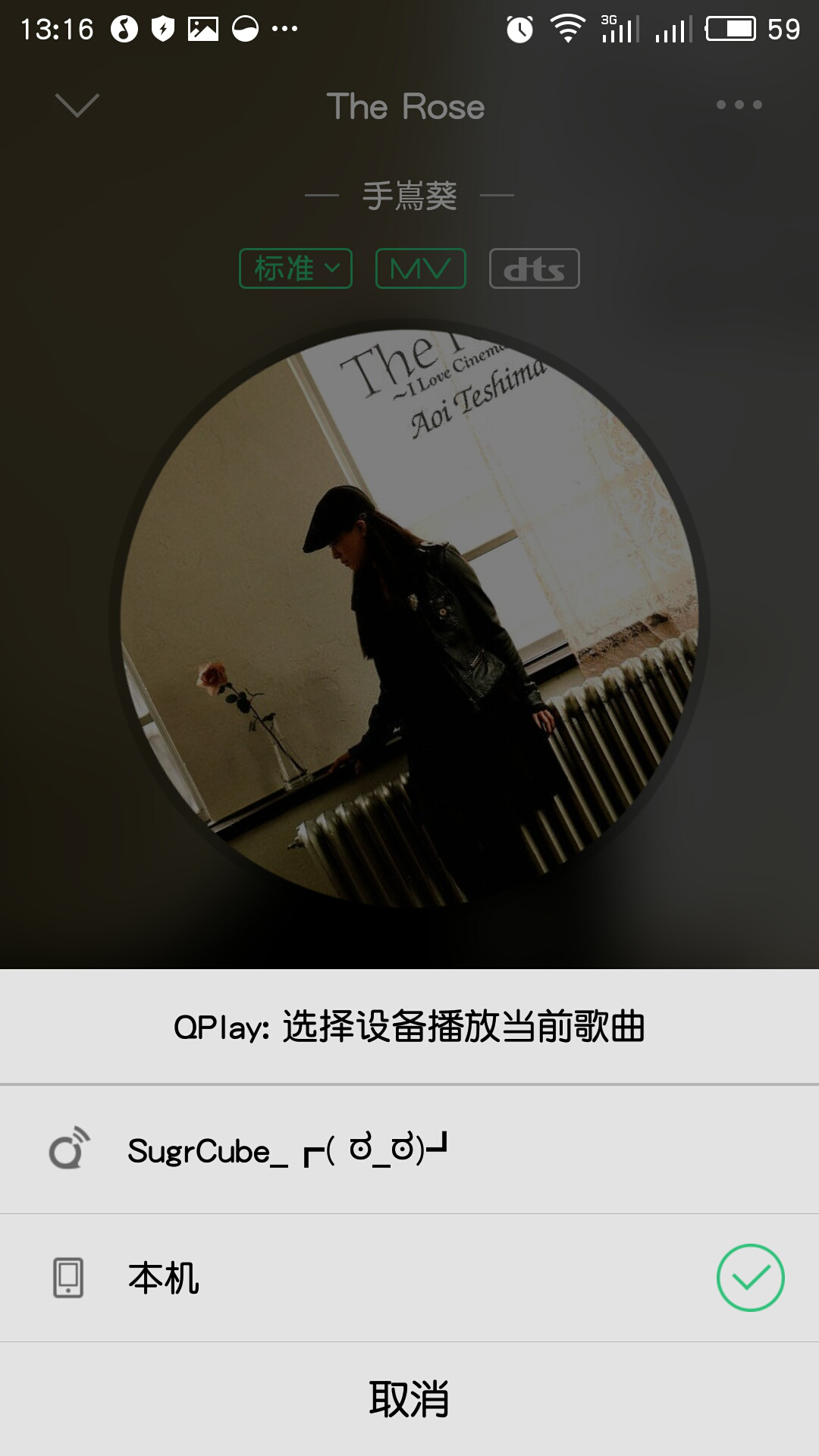

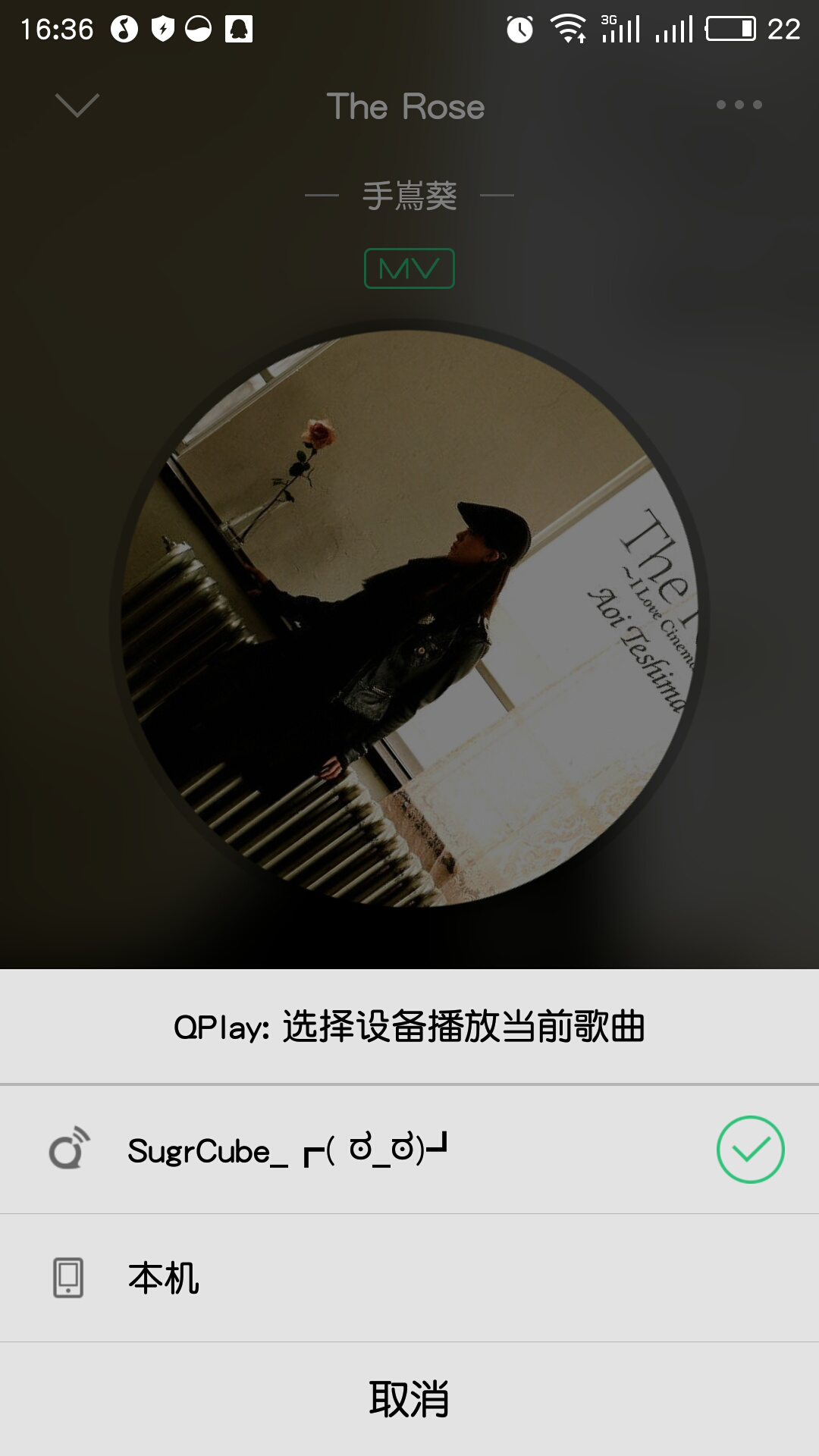

当QPlay设备的认证成功时，QQ音乐应用程序的设备列表中，该设备将显示为QPlay图标。如图所示通过认证的QPlay设备图标。

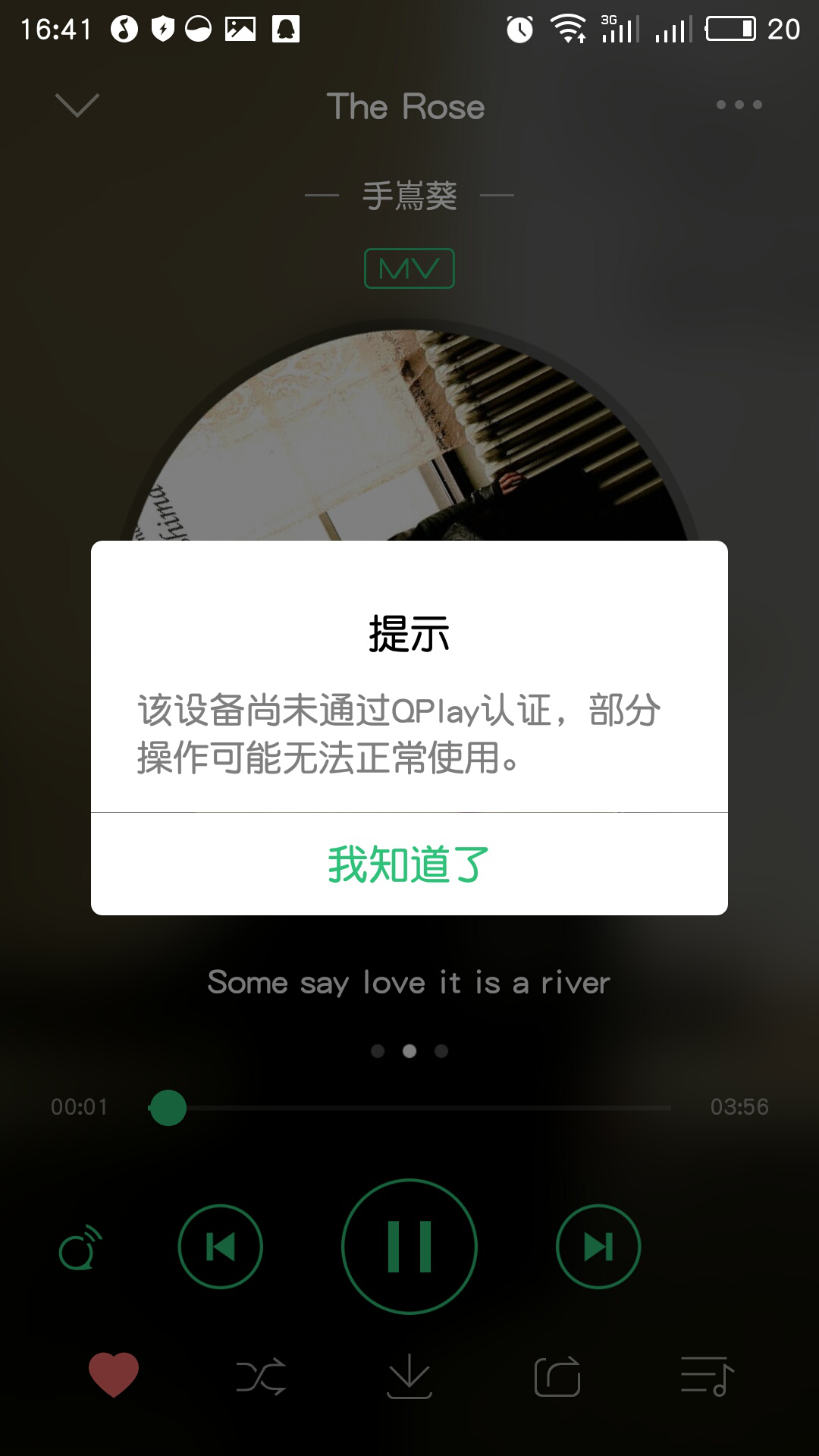

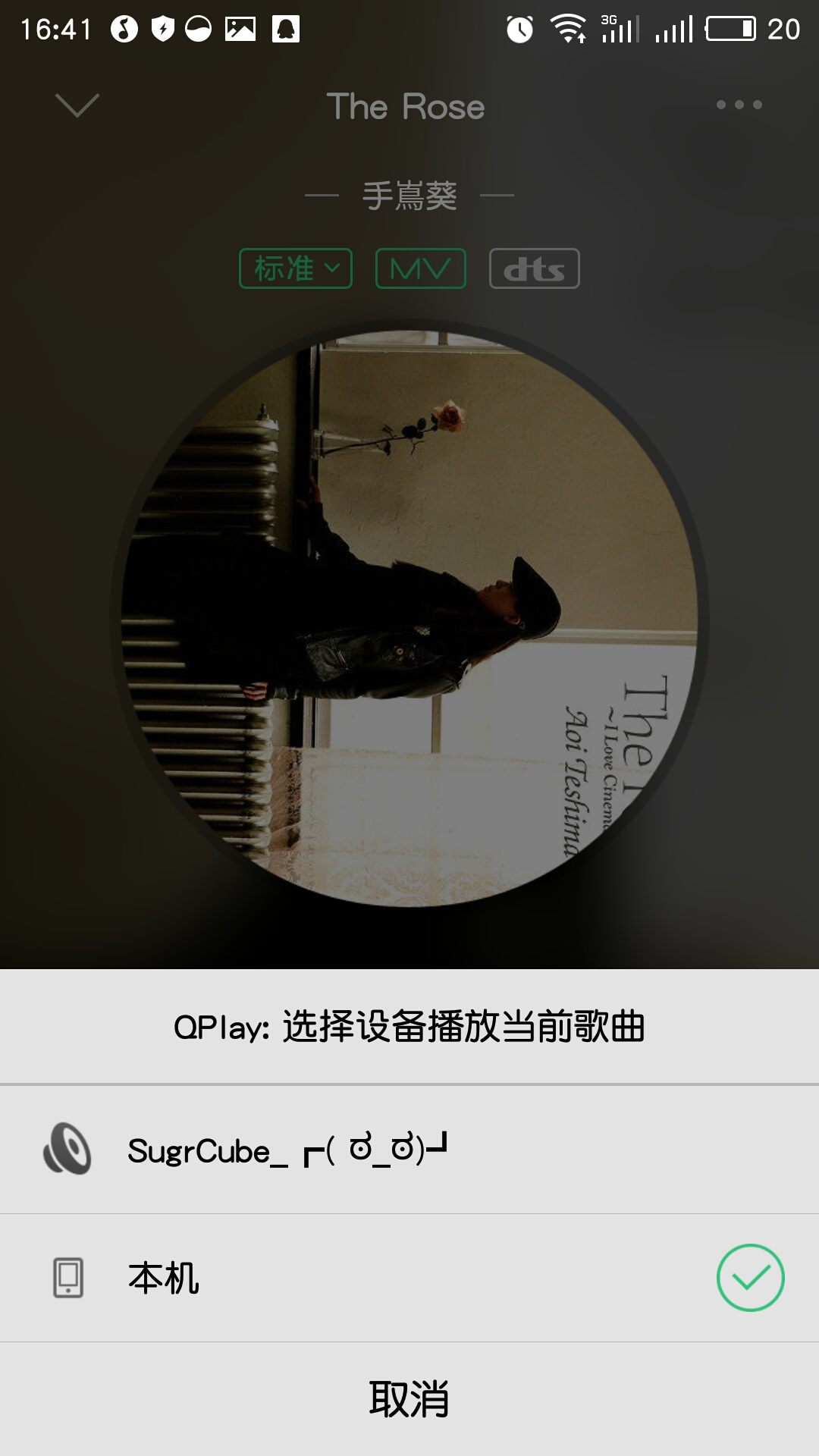

如果QPlay设备认证未成功，或是DLNA设备，则该设备将显示为普通扬声器设备图标，并且连接后会弹出“该设备尚未通过QPlay认证，部分操作可能无法正常使用。”。如图所示未通过认证的QPlay设备图标。

QPlay队列功能模块

QPlay队列功能处于系统的事件循环阶段。QPlay队列功能需要多个动作事件才能实现，主要有：“SetAVTransportURI”，“SetTracksInfo”，“Seek”，“Play”，“SetPlayMode"和"GetTracksInfo”。

QPlay队列功能方法实现

1. 的SetAVTransportURI动作

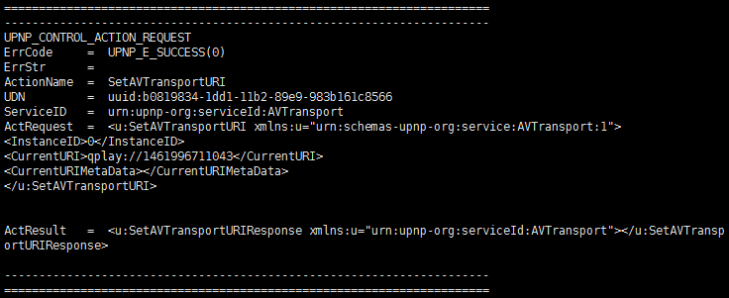

SetAVTransportURI动作处理函数为set_avtransport_uri，SetAVTransportURI动作是DLNA规范规定的动作，在QPlay中被复用。

在QPlay中用于设置队列需要队列ID（QueueID），队列ID可以用于判断队列是否改变以及防止攻击等。

在SetAVTransportURI动作中标签的值如果开头为"qplay://"，则是QPlay控制点（QQ音乐）的事件，后面是队列ID。否则，为一般DLNA控制点的事件。
在DLNA中则用于提供歌曲信息等，用于歌曲播放。

2. SetTracksInfo动作

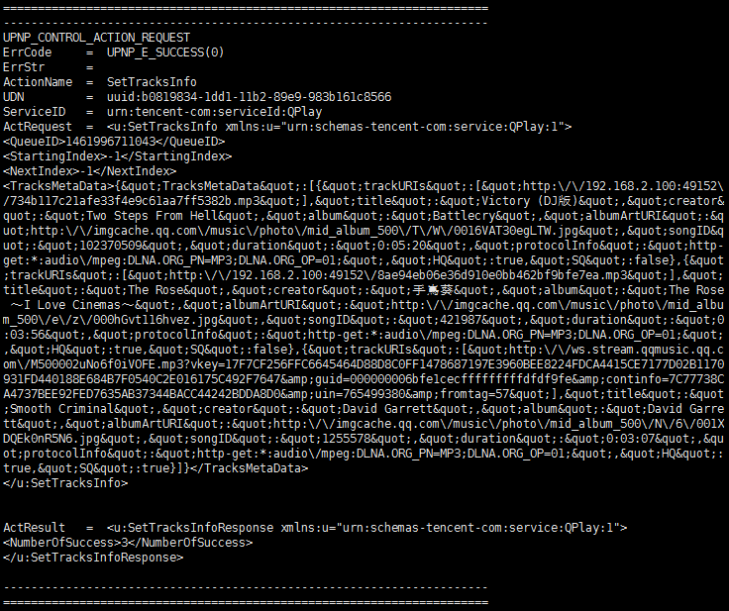

SetTracksInfo动作处理函数为setTracksInfo，该函数用于设置QPlay队列。设备具有歌曲队列后，可以脱离QQ音乐引用程序等控制点进行播放。同时，支持设备端的切歌操作。

◆ set_avtransport_uri函数具体代码：

static int setTracksInfo(struct action_event *event) {
