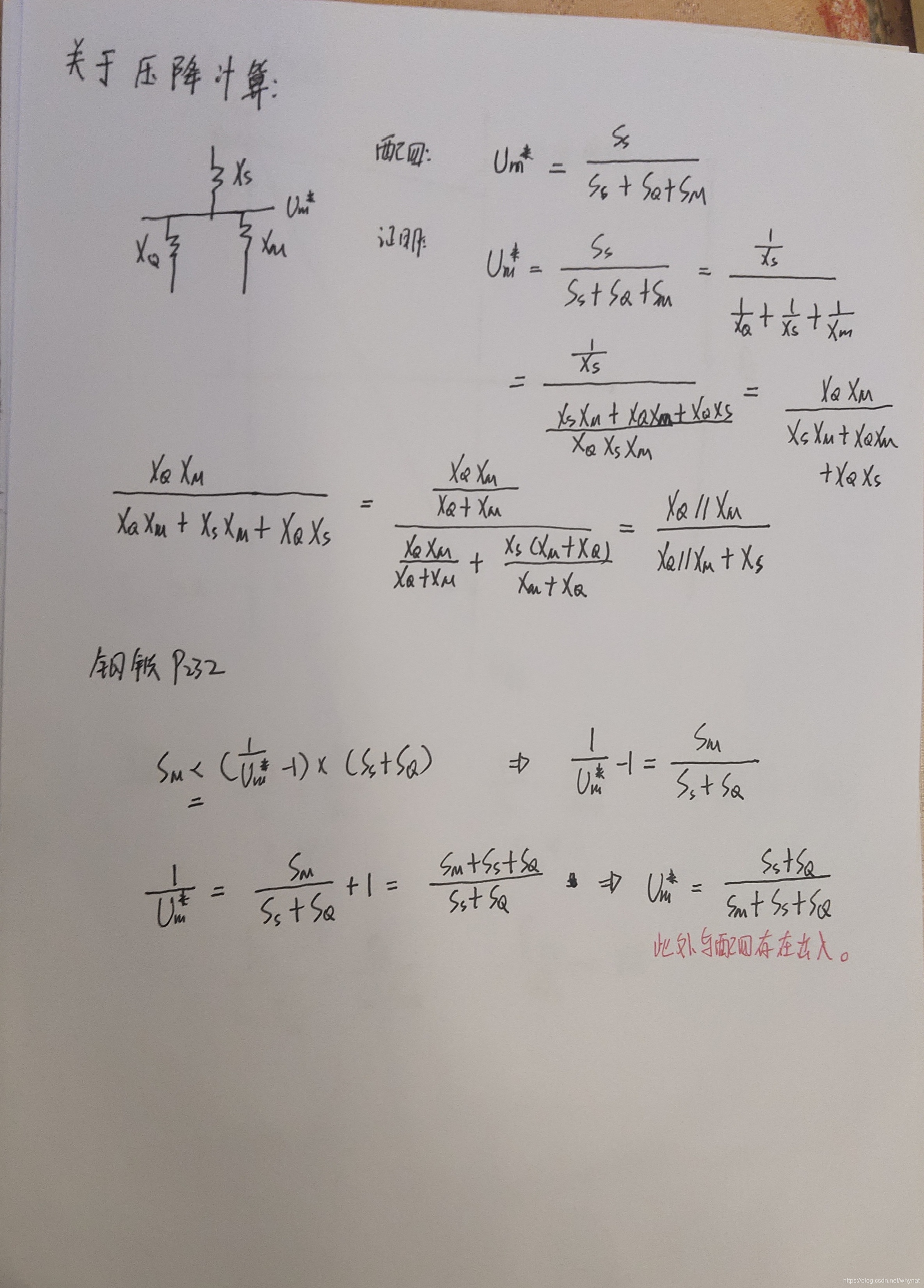

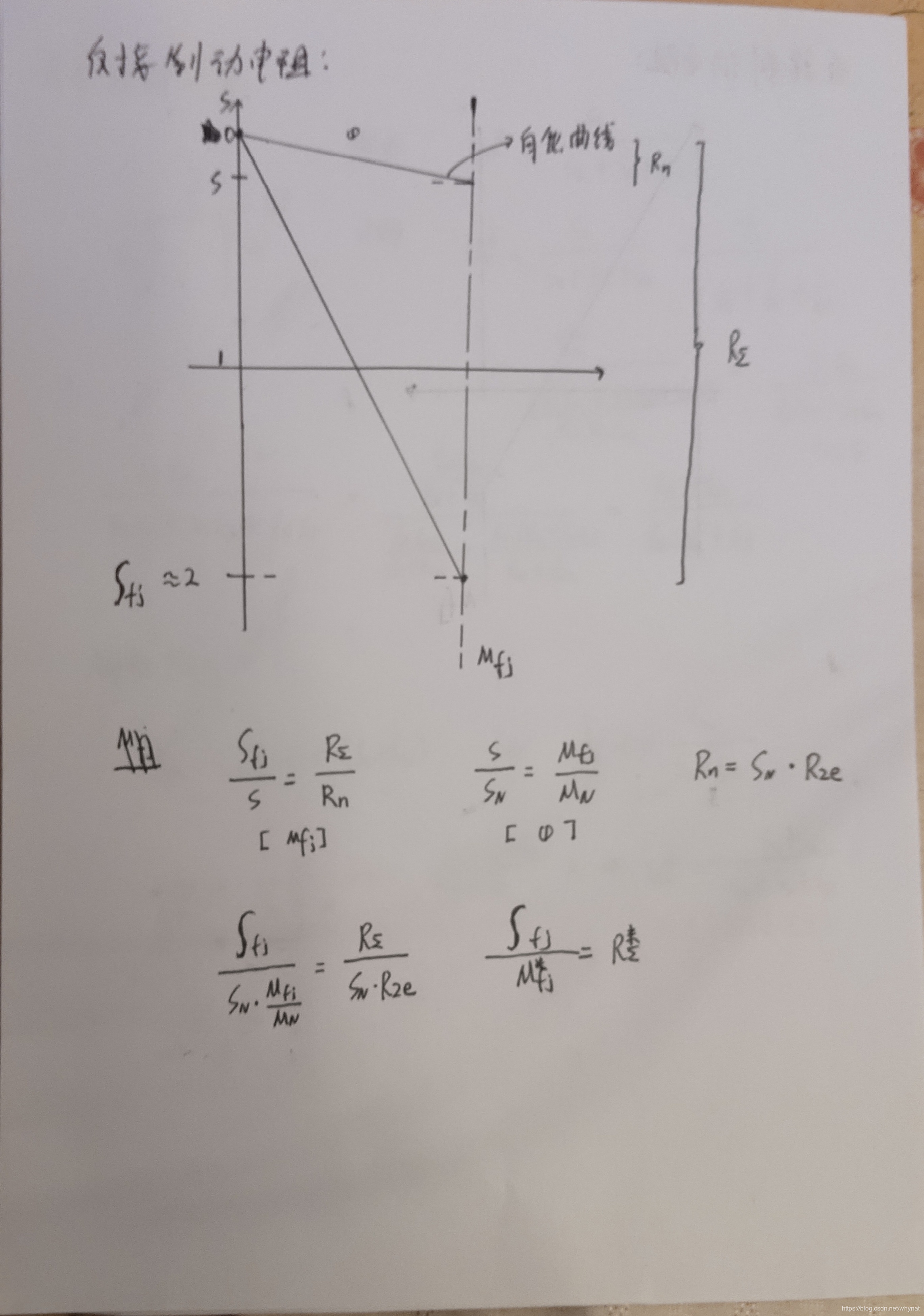

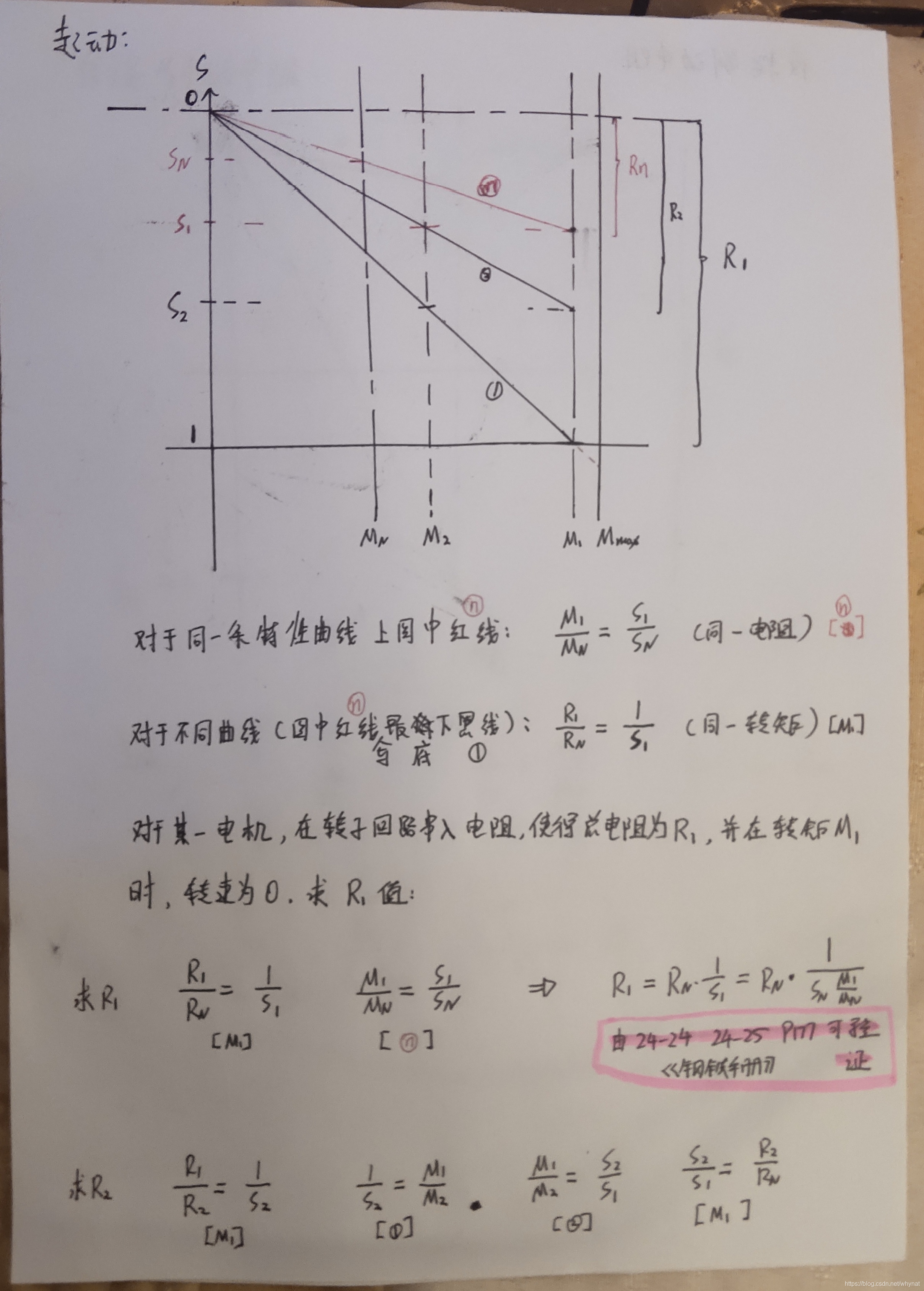

绕线式异步电机转子回路串电阻启动，转子回路反接制动电阻，大型电机启动压降

最新推荐文章于 2025-08-02 15:57:48 发布
原创 最新推荐文章于 2025-08-02 15:57:48 发布 · 1.3k 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

博客聚焦绕线式异步电机，涉及转子回路串电阻启动、转子回路反接制动电阻以及大型电机启动压降等信息技术相关内容，为电机控制与运行方面提供了关键信息。

在这里插入图片描述在这里插入图片描述在这里插入图片描述
