STM32串口打印输出乱码的解决办法

已于 2022-05-12 15:59:52 修改
阅读量1.9w 收藏 86
点赞数 18
CC 4.0 BY-SA版权
文章标签： STM32 串口
于 2019-03-17 17:11:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/whik1194/article/details/88622344
作者试用uFUN开发板时，调用串口printf调试功能输出乱码，发现是外部晶振频率与固件库参数不一致导致。文章介绍了解决方法，一是修改stm32f10x.h文件中的晶振频率，二是修改system_stm32f10x.c文件中的倍频系数，此方法仅针对晶振改变导致的乱码。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

前言

最近在试用uFUN开发板，下载配套的Demo程序，串口数据输出正常，当使用另一个模板工程，调用串口printf调试功能时，输出的却是乱码，最后发现是外部晶振频率不一样。很多STM32开发板都是使用的8M晶振，这个也是ST官方推荐的晶振频率，而且固件库默认是8M频率，倍频系数9。而uFUN开发板的晶振是和CH340共用一个12M晶振。如果固件库的参数不和硬件实际连接的晶振频率一致，那么不仅是串口会出现乱码，而且定时器这些也是不准确的，因为基本的工作时钟被打乱了。其实之前也遇到过这个问题，这次就算是记录一下吧！

1.修改stm32f10x.h文件中的晶振频率

打开工程中的stm32f10x.h文件，Ctrl+G快捷键定位到119行，把宏定义

#define HSE_VALUE    ((uint32_t)8000000) /*!< Value of the External oscillator in Hz */

外部晶振频率8M修改为12M

#define HSE_VALUE    ((uint32_t)12000000) /*!< Value of the External oscillator in Hz */

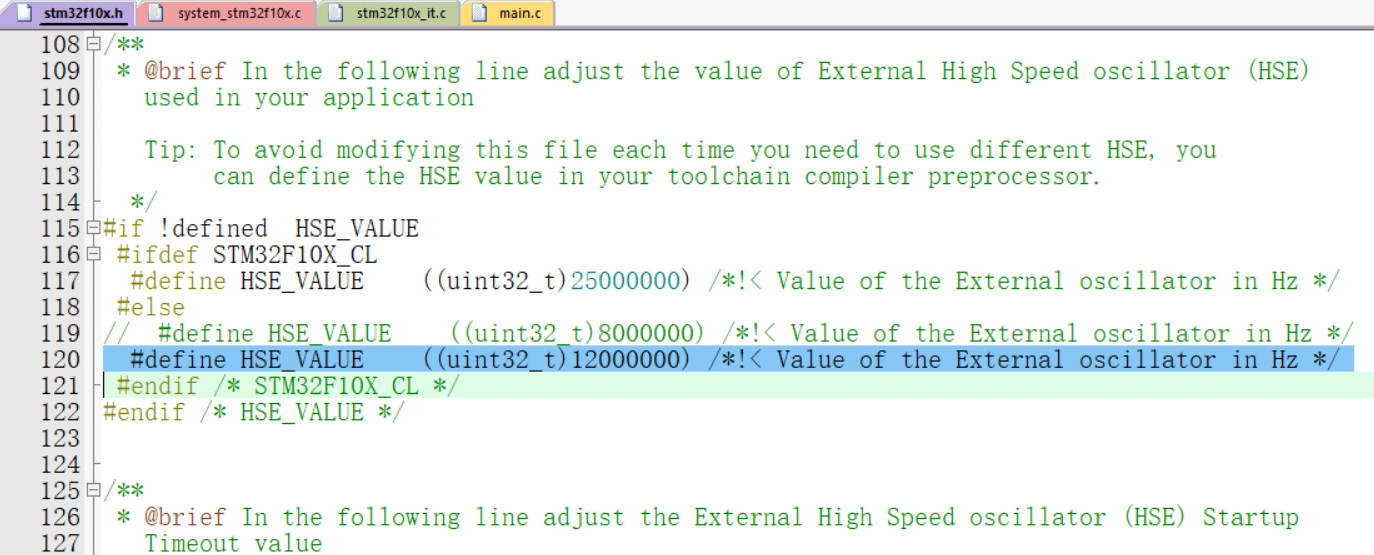

如下图所示：

2.修改system_stm32f10x.c文件中的倍频系数

打开工程中的system_stm32f10x.c文件，Ctrl+G快捷键定位到1056行，把宏定义

RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL9);

倍频系数由9修改为6，因为STM32F103主频最高到72MHz，外部晶振改为12M后，所以倍频系数改为6

RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL6);

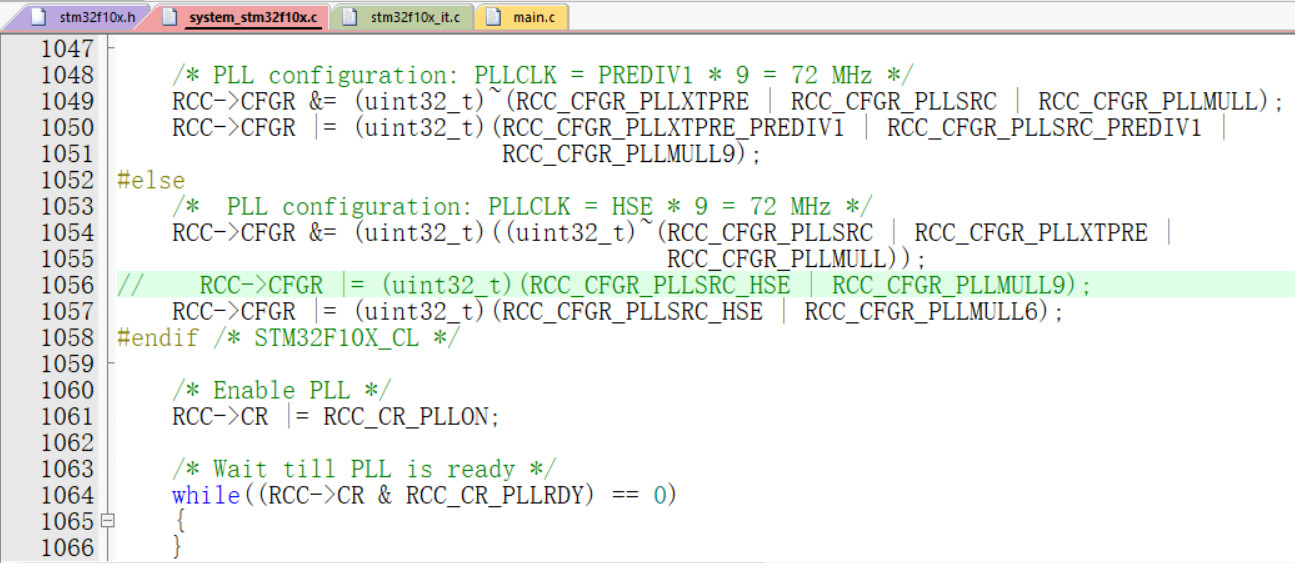

如下图所示：

总结

当然串口乱码可能不止这一个原因，这个解决方法只针对于外部晶振的改变，导致的串口数据乱码。其他问题还要仔细分析，总得来说，两个问题：程序问题，硬件问题。
