LVGL-圆弧

原创已于 2023-12-14 16:35:26 修改 · 827 阅读

4 ·

CC 4.0 BY-SA版权

文章标签：

#restful #后端

于 2023-12-14 16:24:25 首次发布

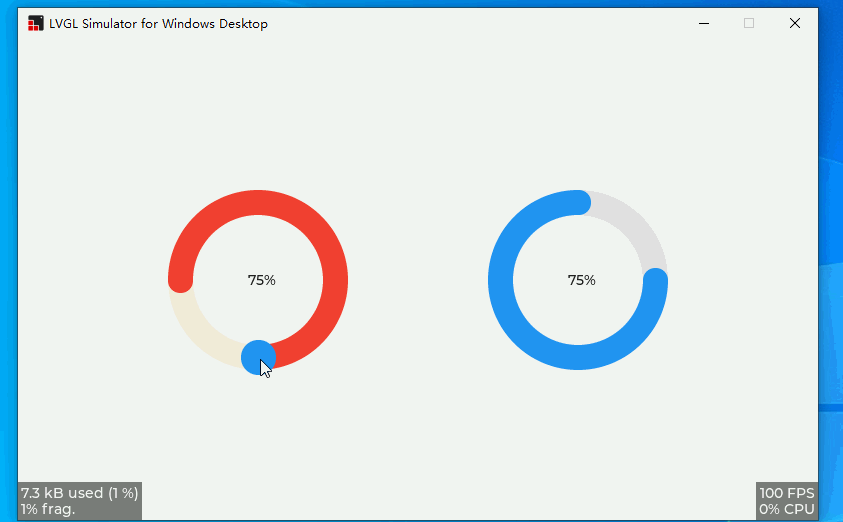

效果：

通过左边圆环控制右边圆环，左边圆环状态改变时，右边圆环与标签跟着变化。

代码：

#define SCREEN_WIDTH    800
#define SCREEN_HEIGHT   480

lv_obj_t* arc_lable;
lv_obj_t* arc_lable2;
lv_obj_t* arc1;
lv_obj_t* arc2;

void arc_event_cb(lv_event_t * e)
{
    lv_obj_t* target = lv_event_get_target(e);
    lv_event_code_t code = lv_event_get_code(e);

    if (code == LV_EVENT_VALUE_CHANGED)
    {
        lv_label_set_text_fmt(arc_lable, "%d%%", lv_arc_get_value(target));
        lv_label_set_text_fmt(arc_lable2, "%d%%", lv_arc_get_value(target));
        lv_arc_set_value(arc2, lv_arc_get_value(target));
    }
}

void myLvglDemo(void)
{
    /* 圆环1 */
    arc1 = lv_arc_create(lv_scr_act());
    lv_arc_set_change_rate(arc1, 500);                           /* 设置速率 */
    lv_arc_set_rotation(arc1, 180);                              /* 设置零度位置 */
    lv_arc_set_bg_angles(arc1, 0, 360);                          /* 设置显示角度 */
    lv_obj_set_style_arc_color(arc1, lv_palette_main(LV_PALETTE_ORANGE), LV_PART_MAIN);      /* 设置部件颜色 */
    lv_obj_set_style_arc_color(arc1, lv_palette_main(LV_PALETTE_RED), LV_PART_INDICATOR);    /* 设置部件颜色 */
    lv_obj_set_style_arc_opa(arc1, LV_OPA_10, LV_PART_MAIN);     /* 设置透明度 */
    lv_obj_set_size(arc1, SCREEN_HEIGHT * 3 / 8, SCREEN_HEIGHT * 3 / 8);             /* 设置大小 */
    lv_arc_set_value(arc1, 0);                                   /* 设置初始值 */
    //lv_obj_remove_style(arc1, NULL, LV_PART_KNOB);             /* 去除旋钮 */
    lv_obj_set_style_arc_width(arc1, 25, LV_PART_MAIN);          /* 设置背景弧宽度 */
    lv_obj_set_style_arc_width(arc1, 25, LV_PART_INDICATOR);     /* 设置前景弧宽度 */
    //lv_obj_clear_flag(arc, LV_OBJ_FLAG_CLICKABLE);             /* 清除可点击属性 */
    lv_obj_align_to(arc1, NULL, LV_ALIGN_CENTER, -SCREEN_WIDTH / 5, 0);            /* 居中对齐 */
    lv_obj_add_event_cb(arc1, arc_event_cb, LV_EVENT_VALUE_CHANGED, NULL);         /* 回调函数 */

    /* 圆环2 */
    arc2 = lv_arc_create(lv_scr_act());
    lv_obj_set_size(arc2, SCREEN_HEIGHT * 3 / 8, SCREEN_HEIGHT * 3 / 8);                /* 设置大小 */
    lv_obj_align_to(arc2, NULL, LV_ALIGN_CENTER, SCREEN_WIDTH / 5, 0);       /* 居中对齐 */
    lv_arc_set_value(arc2, 0);                                     /* 设置当前值 */
    lv_arc_set_bg_angles(arc2, 0, 360);                             /* 设置显示角度 */
    lv_obj_set_style_arc_width(arc2, 25, LV_PART_MAIN);             /* 设置背景弧宽度 */
    lv_obj_set_style_arc_width(arc2, 25, LV_PART_INDICATOR);        /* 设置前景弧宽度 */
    lv_obj_remove_style(arc2, NULL, LV_PART_KNOB);                  /* 去除旋钮 */
    lv_obj_clear_flag(arc2, LV_OBJ_FLAG_CLICKABLE);                 /* 清除可点击属性 */

    /* 标签1 */
    arc_lable = lv_label_create(lv_scr_act());                  /* 创建标签 */
    lv_label_set_text(arc_lable, "0%");
    lv_obj_set_style_text_font(arc_lable, &lv_font_montserrat_14, LV_STATE_DEFAULT);
    lv_obj_align_to(arc_lable, NULL, LV_ALIGN_CENTER, -SCREEN_WIDTH / 5, 0);

    /* 标签2 */
    arc_lable2 = lv_label_create(lv_scr_act());                  /* 创建标签 */
    lv_label_set_text(arc_lable2, "0%");
    lv_obj_set_style_text_font(arc_lable2, &lv_font_montserrat_14, LV_STATE_DEFAULT);
    lv_obj_align_to(arc_lable2, NULL, LV_ALIGN_CENTER, SCREEN_WIDTH / 5, 0);
}
