mikroBUS简介

现在开源软件和硬件都非常的流行，越来越多的创客，或者初学者都选择一种开源的资源来开始学习或者设计，今天我们来介绍一种开源的设计接口，叫mikroBUS,是由MikroElektronika 公司设计的，是一种开发的接口，任何公司和个人都可以使用，只要遵守这种接口的文档要求。

mikroBUS的推出是为了可以比较容易的扩展大量的标准硬件模块，像传感器子卡，变送器子卡，显示子卡，编码器子卡，电机驱动子卡等等，

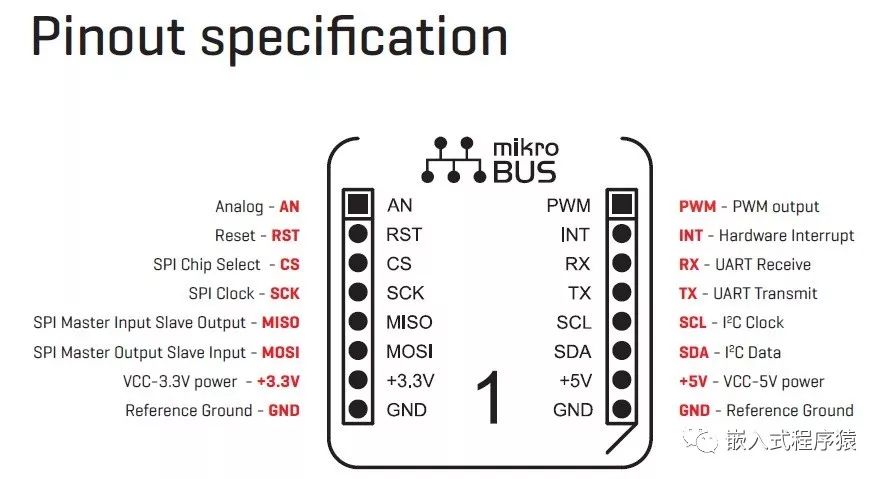

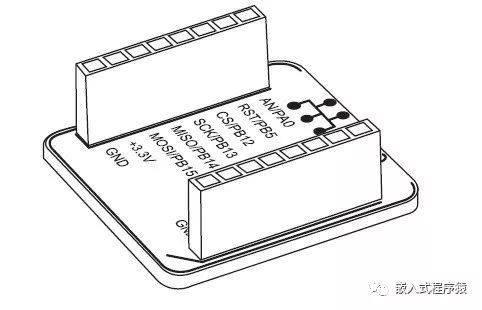

mikroBUS由一对1x8的母头，且丝印固定的引脚组成，包括三种最常用的通信接口，SPI, I2C, UART, 以及模拟输入，PWM, 复位，片选，还有3.3V 和5V以及地，3.3V在左边，5V在右边。

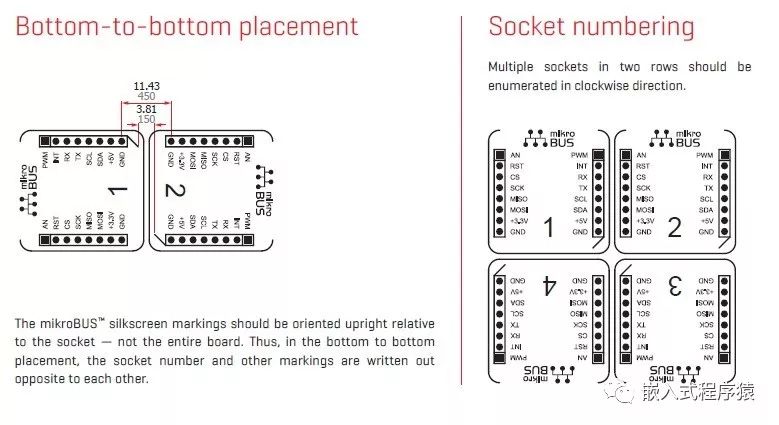

任何个人和企业在使用的时候都必须遵守规则约定，必须包含mikroBUS的logo，以及引脚丝印在你自己的板子上，另外如果是多个mikroBUS接口的时候还必须遵循顺时针的顺序排列，且须有标号，最要注意的是，右边引脚最底端的那个斜线必须有，这是为了给子板正确插接提供一个参考。子板对应的会有一个缺口，刚好对准这个斜线进行扩展插接。

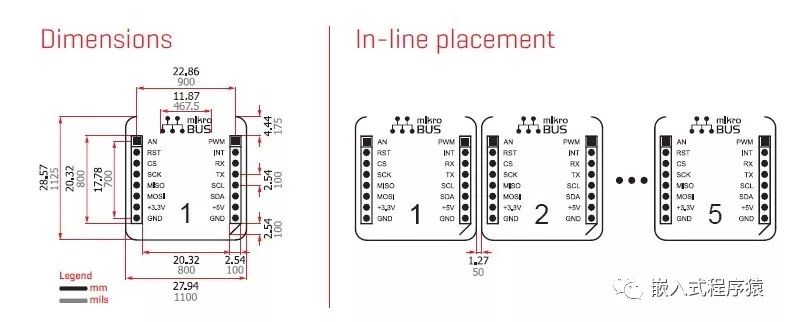

另外还要注意就是在板子布局和尺寸要注意的地方

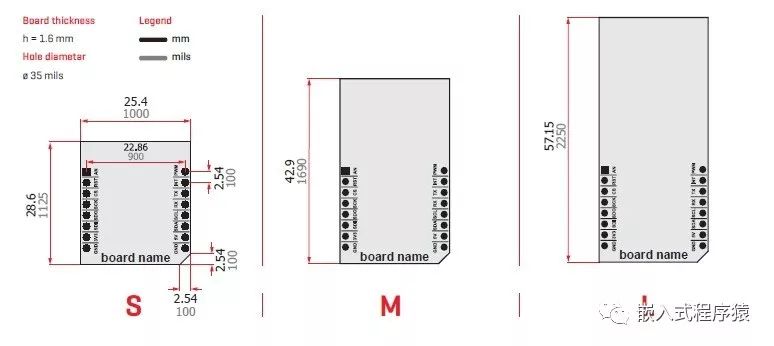

对子板也有一定的要求和规范，根据不同的 应用和常规的使用，子卡分三种类型和尺寸，S, M, L。

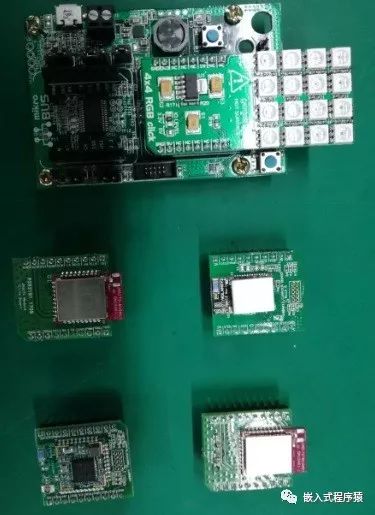

此外，也需要logo，电源，RoHs等的标志，是规范，如果你用就要遵守。这种接口可以快速更换不同的模块，对学习和原型评估还是很方便的。给大家看看我手上的几个模块，母板，还有zigbbe子卡，蓝牙子卡等。这些可以用来做物联网项目的评估和原型验证。你也可以自己设计一些子卡集成更多功能。

声明： 以上图片来自于mikroBUS标准文档，版权归原作者所有。
