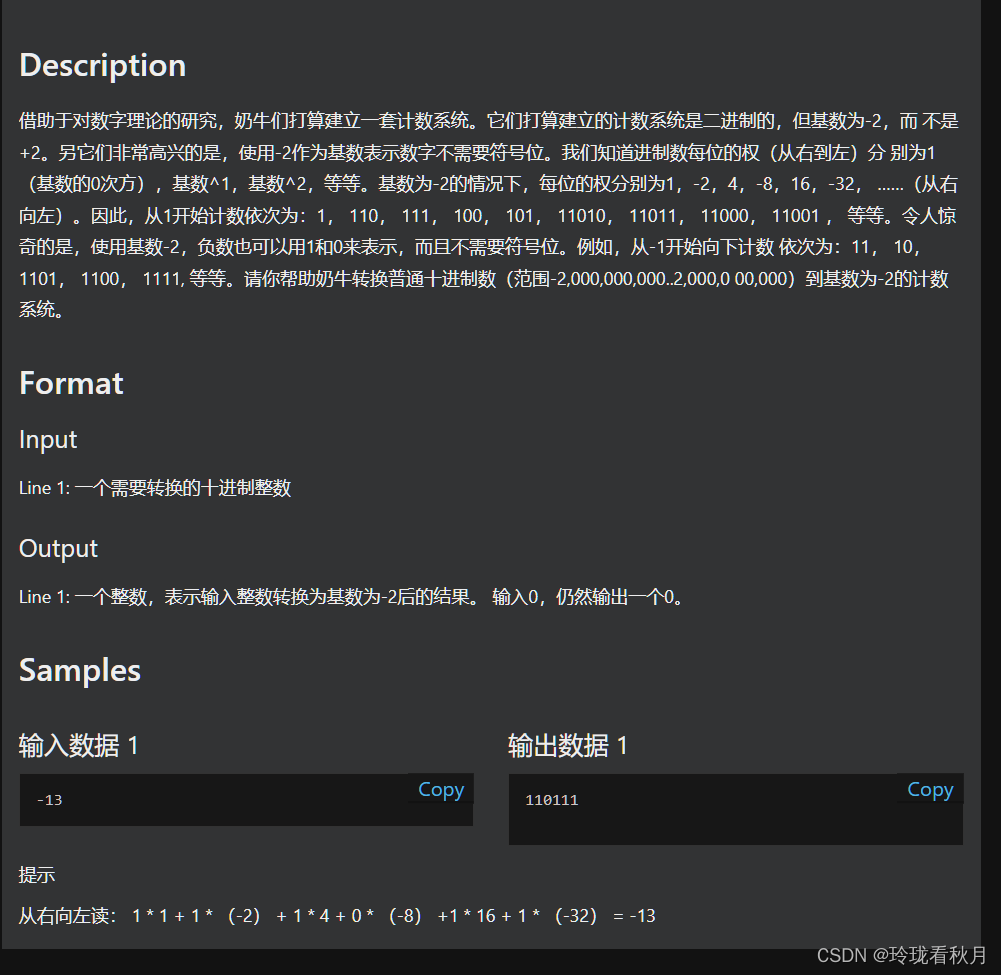

#P05803. 负进制

这篇博客探讨了如何使用短除法处理以-2为基数的情况,特别是当余数为负数时的细节问题。文章通过一个示例代码展示了如何在遇到负余数时调整商和余数,确保在-2进制系统中不出现负数。解决方案是将负余数加2并相应增加商。这个算法对于理解负数在不同进制系统中的处理具有启示意义。


思路:

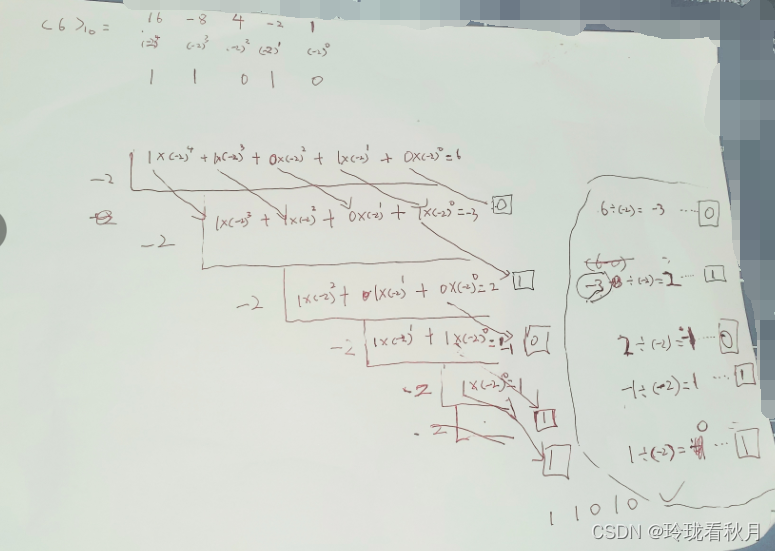

其实就是普通短除法的举一反三,只不过除数改成了-2而已,不过还是有一些细节要改改(后面会讲)。短除法过程如图(其实是应用了位值原理)

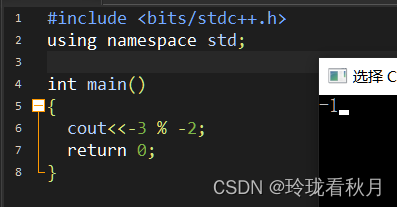

 细节问题:在这里假设有a而有时a % -2 < 0该怎么办呢?(比如(-3)%(-2))要知道在以-2为基数的进制中是不许数字为负数这种情况出现的。

解决方法:将该余数+2(因为在这里a是% -2,所以如果余数为负则一定==-1,也就是将该余数变成1),再将商+1即可。


代码:

#include <bits/stdc++.h>
using namespace std;
string s;
long long n;
int main()
{
  cin>>n;
  if(n == 0)
  {
  	cout<<0;
  	return 0;
  }
  while(n)
  {
    int c = (n) / (-2),d = (n) % (-2);
    if(d < 0)
    {
      d = 1;
      c++;
    }
    n = c;
    s += d + '0';
  }
  reverse(s.begin(),s.end());
  cout<<s;
  return 0;
}
