[redis 源码走读] aof 持久化 (下)

[redis 源码走读] aof 持久化，文章篇幅有点长，所以拆分上下为两章，可以先读上一章，再读这一章。

此博客将逐步迁移到作者新的博客，可以点击此处进入。

---

---

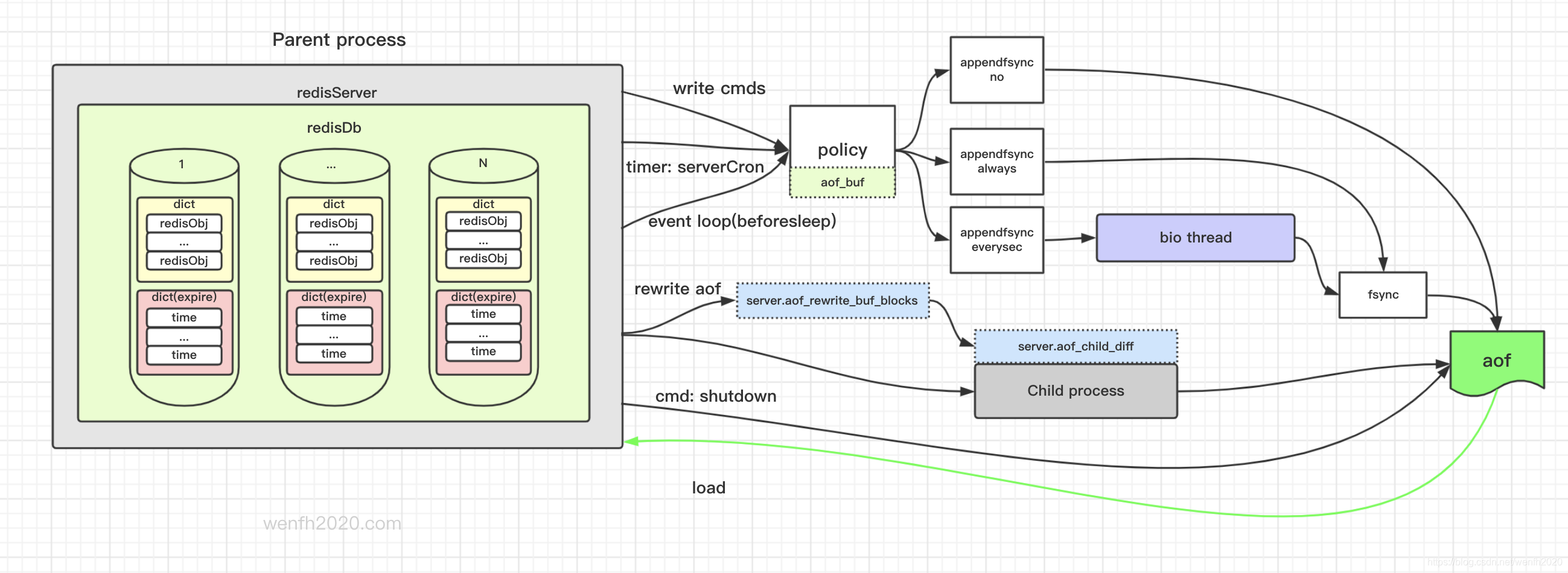

应用场景

启动加载

redis 启动，程序会模拟一个客户端加载从 aof 文件读出的命令。

aof 持久化支持 aof 和 rdb 混合模式，参考上面的 aof 和 rdb 混合结构

int main(int argc, char **argv) {
    ...
    loadDataFromDisk();
    ...
}

void loadDataFromDisk(void) {
    ...
    if (server.aof_state == AOF_ON) {
        if (loadAppendOnlyFile(server.aof_filename) == C_OK)
            serverLog(LL_NOTICE,"DB loaded from append only file: %.3f seconds",(float)(ustime()-start)/1000000);
    }
    ...
}

int loadAppendOnlyFile(char *filename) {
    ...
    // 程序模拟一个客户端执行从 aof 文件读出的命令。
    fakeClient = createAOFClient();
    ...
    // 检查 aof 文件读取数据方式。
    char sig[5];
    if (fread(sig,1,5,fp) != 5 || memcmp(sig,"REDIS",5) != 0) {
        // 通过 aof 方式加载数据。
        if (fseek(fp,0,SEEK_SET) == -1) goto readerr;
    } else {
        ...
        // 通过 rdb 方式加载数据。
        if (rdbLoadRio(&rdb,RDBFLAGS_AOF_PREAMBLE,NULL) != C_OK) {
            serverLog(LL_WARNING,"Error reading the RDB preamble of the AOF file, AOF loading aborted");
            goto readerr;
        }
    }

    /* Read the actual AOF file, in REPL format, command by command. */
    while(1) {
        // 根据 aof 文件数据结构，取出数据回写内存。
        ...
    }
    ...
}

---

写命令执行流程

1. client 向 redis 服务发送写命令。
2. redis 服务接收命令，进行业务处理。
3. redis 服务将新的写命令追加到 aof 数据缓冲区。
4. redis 服务会通过时钟，（eventloop）事件处理前(beforeSleep)等方法将 aof 数据缓冲区落地，然后清空 aof 缓冲区。

• 流程

call(client * c, int flags) (/Users/wenfh2020/src/other/redis/src/server.c:3266)
processCommand(client * c) (/Users/wenfh2020/src/other/redis/src/server.c:3552)
...
aeProcessEvents(aeEventLoop * eventLoop, int flags) (/Users/wenfh2020/src/other/redis/src/ae.c:457)
aeMain(aeEventLoop * eventLoop) (/Users/wenfh2020/src/other/redis/src/ae.c:515)
main(int argc, char ** argv) (/Users/wenfh2020/src/other/redis/src/server.c:5054)

• 执行命令，填充 aof 数据缓冲区

/* Command propagation flags, see propagate() function
   + PROPAGATE_NONE (no propagation of command at all)
   + PROPAGATE_AOF (propagate into the AOF file if is enabled)
   + PROPAGATE_REPL (propagate into the replication link)
*/

#define PROPAGATE_NONE 0
#define PROPAGATE_AOF 1
#define PROPAGATE_REPL 2

void call(client *c, int flags) {
    ...
    c->cmd->proc(c);
    ...
    if (propagate_flags != PROPAGATE_NONE && !(c->cmd->flags & CMD_MODULE))
        propagate(c->cmd,c->db->id,c->argv,c->argc,propagate_flags);
    ...
}

void propagate(struct redisCommand *cmd, int dbid, robj **argv, int argc, int flags) {
    if (server.aof_state != AOF_OFF && flags & PROPAGATE_AOF)
        feedAppendOnlyFile(cmd,dbid,argv,argc);
    ...
}

// aof 缓冲区
struct redisServer {
    ...
    sds aof_buf;      /* AOF buffer, written before entering the event loop */
    ...
}

// 追加内容到 aof 文件
void feedAppendOnlyFile(struct redisCommand *cmd, int dictid, robj **argv, int argc) {
    sds buf = sdsempty();
    robj *tmpargv[3];

    // 命令执行，需要指定到对应数据库。
    if (dictid != server.aof_selected_db) {
        char seldb[64];

        snprintf(seldb,sizeof(seldb),"%d",dictid);
        buf = sdscatprintf(buf,"*2\r\n$6\r\nSELECT\r\n$%lu\r\n%s\r\n",
            (unsigned long)strlen(seldb),seldb);
        server.aof_selected_db = dictid;
    }
    ...
    // 将命令格式化为 redis 命令格式，然后追加到 aof 数据缓冲区。
    buf = catAppendOnlyGenericCommand(buf,argc,argv);
    ...
    if (server.aof_state == AOF_ON)
        server.aof_buf = sdscatlen(server.aof_buf,buf,sdslen(buf));

    // 如果有子进程正在重写，父进程将新的数据发送给正在重写的子进程，使得重写文件数据更完备。
    if (server.aof_child_pid != -1)
        aofRewriteBufferAppend((unsigned char*)buf,sdslen(buf));
    ...
}

• 重写过程中，父进程接收到新的命令，父进程发送给子进程，对重写数据进行追加。

  父子进程通过管道进行通信交互。

void feedAppendOnlyFile(struct redisCommand *cmd, int dictid, robj **argv, int argc) {
    ...
    // 如果有子进程正在重写，父进程将新的数据发送给正在重写的子进程，使得重写文件数据更完备。
    if (server.aof_child_pid != -1)
        aofRewriteBufferAppend((unsigned char*)buf,sdslen(buf));
    ...
}

// 将数据保存到重写缓冲区链表。然后通过父子进程管道进行数据传输
void aofRewriteBufferAppend(unsigned char *s, unsigned long len) {}

// 父进程通过管道把重写缓冲区数据，发送到子进程
void aofChildWriteDiffData(aeEventLoop *el, int fd, void *privdata, int mask) {}

// 子进程读取父进程发送的数据。
ssize_t aofReadDiffFromParent(void) {...}

// 创建父子进程通信管道
int aofCreatePipes(void) {...}

// 父子结束通信
void aofChildPipeReadable(aeEventLoop *el, int fd, void *privdata, int mask) {}

---

定时保存

主要对延时刷新和写磁盘出现错误回写的检查刷新。

/* Using the following macro you can run code inside serverCron() with the
 * specified period, specified in milliseconds.
 * The actual resolution depends on server.hz. */
#define run_with_period(_ms_)         \
    if ((_ms_ <= 1000 / server.hz) || \
        !(cronloops % ((_ms_) / (1000 / server.hz))))

int serverCron(struct aeEventLoop *eventLoop, long long id, void *clientData) {
    ...
    // 如果有延时任务，定时检查刷新。
    if (server.aof_flush_postponed_start) flushAppendOnlyFile(0);

    // 刷新缓存到磁盘出现错误（例如：磁盘满了），定时检查回写。
    // hz 频率为 10 ，这里一般每十次时钟检查一次。
    run_with_period(1000) {
        if (server.aof_last_write_status == C_ERR)
            flushAppendOnlyFile(0);
    }
    ...
    server.cronloops++;
    return 1000/server.hz;
}

---

重写

服务器接收到写入操作命令会追加到 aof 文件，那么 aof 文件相当于一个流水文件。随着时间推移，文件将会越来越大。然而 aof 文件主要目的是为了持久化，并不是为了记录服务器流水。这些流水命令有可能很多是冗余的，需要重新整理——通过重写来减小 aof 文件体积。

例如下面 4 条命令，会追加记录到 aof 文件，因为对同一个 key 操作，内存里最终数据 key1 对应的数据是 4，这样前面 3 条历史命令是冗余的，通过重写功能，aof 文件只留下 key 对应的最新的 value。

set key1 1
set key1 2
set key1 3
set key1 4

---

重写方式

• 通过命令 BGREWRITEAOF 重写。

void bgrewriteaofCommand(client *c) {
    if (server.aof_child_pid != -1) {
        // 当重写正在进行时，返回错误。
        addReplyError(c,"Background append only file rewriting already in progress");
    } else if (hasActiveChildProcess()) {
        // 当有其它子进程正在进行工作时，延后执行。
        server.aof_rewrite_scheduled = 1;
        addReplyStatus(c,"Background append only file rewriting scheduled");
    } else if (rewriteAppendOnlyFileBackground() == C_OK) {
        // 异步执行重写
        addReplyStatus(c,"Background append only file rewriting started");
    } else {
        // 重写操作失败，检查原因。
        addReplyError(c,"Can't execute an AOF background rewriting. "
                        "Please check the server logs for more information.");
    }
}

• 时钟定期检查 redis 使用内存大小，当超过配置的阈值，触发自动重写。

# redis.conf

# 当前增加的内存超过上一次重写后的内存百分比，才会触发自动重写。
auto-aof-rewrite-percentage 100

# 内存重写下限
auto-aof-rewrite-min-size 64mb

int serverCron(struct aeEventLoop *eventLoop, long long id, void *clientData) {
    ...
    /* Trigger an AOF rewrite if needed. */
    if (server.aof_state == AOF_ON &&
        !hasActiveChildProcess() &&
        server.aof_rewrite_perc &&
        server.aof_current_size > server.aof_rewrite_min_size)
    {
        long long base = server.aof_rewrite_base_size ?
            server.aof_rewrite_base_size : 1;
        long long growth = (server.aof_current_size*100/base) - 100;
        if (growth >= server.aof_rewrite_perc) {
            serverLog(LL_NOTICE,"Starting automatic rewriting of AOF on %lld%% growth",growth);
            rewriteAppendOnlyFileBackground();
        }
    }
    ...
}

---

重写实现

1. 父进程 fork 子进程实现重写逻辑。
2. 子进程创建 aof 临时文件存储重写子进程fork-on-write 内存到 aof 文件。
3. 子进程重写完成 fork 内存数据内容后，追加在重写过程中父进程发送的新的内容。
4. 子进程结束父子进程管道通信。
5. 更新临时文件覆盖旧的文件。

// 父进程 fork 子进程进行 aof 重写
int rewriteAppendOnlyFileBackground(void) {
    ...
    if ((childpid = redisFork()) == 0) {
        ...
        if (rewriteAppendOnlyFile(tmpfile) == C_OK) {
            sendChildCOWInfo(CHILD_INFO_TYPE_AOF, "AOF rewrite");
            exitFromChild(0);
        } else {
            exitFromChild(1);
        }
    } else {
        /* Parent */
        ...
    }
    return C_OK; /* unreached */
}

// 重写 aof 实现逻辑
int rewriteAppendOnlyFile(char *filename) {
    rio aof;
    FILE *fp;
    char tmpfile[256];
    char byte;

    // 创建 aof 临时文件。
    snprintf(tmpfile,256,"temp-rewriteaof-%d.aof", (int) getpid());
    fp = fopen(tmpfile,"w");
    if (!fp) {
        serverLog(LL_WARNING, "Opening the temp file for AOF rewrite in rewriteAppendOnlyFile(): %s", strerror(errno));
        return C_ERR;
    }

    server.aof_child_diff = sdsempty();
    rioInitWithFile(&aof,fp);

    // 逐步将文件缓存刷新到磁盘。
    if (server.aof_rewrite_incremental_fsync)
        rioSetAutoSync(&aof,REDIS_AUTOSYNC_BYTES);

    startSaving(RDBFLAGS_AOF_PREAMBLE);

    // 根据配置，重写文件内容方式，rdb 或者 aof，aof 存储方式支持 rdb 和 aof 内容兼容在同一个 aof 文件。
    if (server.aof_use_rdb_preamble) {
        int error;
        if (rdbSaveRio(&aof,&error,RDBFLAGS_AOF_PREAMBLE,NULL) == C_ERR) {
            errno = error;
            goto werr;
        }
    } else {
        if (rewriteAppendOnlyFileRio(&aof) == C_ERR) goto werr;
    }

    // 进程内存更新完毕，刷新文件到磁盘。
    if (fflush(fp) == EOF) goto werr;
    if (fsync(fileno(fp)) == -1) goto werr;

    // 子进程接收父进程发送的新数据。
    int nodata = 0;
    mstime_t start = mstime();
    while(mstime()-start < 1000 && nodata < 20) {
        if (aeWait(server.aof_pipe_read_data_from_parent, AE_READABLE, 1) <= 0) {
            nodata++;
            continue;
        }
        nodata = 0; /* Start counting from zero, we stop on N *contiguous*
                       timeouts. */
        aofReadDiffFromParent();
    }

    // 子进程通知父进程不要发新的数据了。
    if (write(server.aof_pipe_write_ack_to_parent,"!",1) != 1) goto werr;
    if (anetNonBlock(NULL,server.aof_pipe_read_ack_from_parent) != ANET_OK)
        goto werr;

    // 父进程收到子进程的结束通知，发送确认给子进程。
    if (syncRead(server.aof_pipe_read_ack_from_parent,&byte,1,5000) != 1 ||
        byte != '!') goto werr;
    serverLog(LL_NOTICE,"Parent agreed to stop sending diffs. Finalizing AOF...");

    /* Read the final diff if any. */
    aofReadDiffFromParent();

    // 子进程接收父进程发送的内容缓存在缓冲区，将缓冲区内容追加到重写 aof 文件后。
    serverLog(LL_NOTICE,
        "Concatenating %.2f MB of AOF diff received from parent.",
        (double) sdslen(server.aof_child_diff) / (1024*1024));
    if (rioWrite(&aof,server.aof_child_diff,sdslen(server.aof_child_diff)) == 0)
        goto werr;

    // 内容写入文件完毕，刷新文件缓存到磁盘。
    if (fflush(fp) == EOF) goto werr;
    if (fsync(fileno(fp)) == -1) goto werr;
    if (fclose(fp) == EOF) goto werr;

    // 新的重写 aof 文件，覆盖旧的文件。
    if (rename(tmpfile,filename) == -1) {
        serverLog(LL_WARNING,"Error moving temp append only file on the final destination: %s", strerror(errno));
        unlink(tmpfile);
        stopSaving(0);
        return C_ERR;
    }
    serverLog(LL_NOTICE,"SYNC append only file rewrite performed");
    stopSaving(1);
    return C_OK;

werr:
    serverLog(LL_WARNING,"Write error writing append only file on disk: %s", strerror(errno));
    fclose(fp);
    unlink(tmpfile);
    stopSaving(0);
    return C_ERR;
}

---

调试

我一直认为：看文档和结合源码调试是理解一个项目的最好方法。

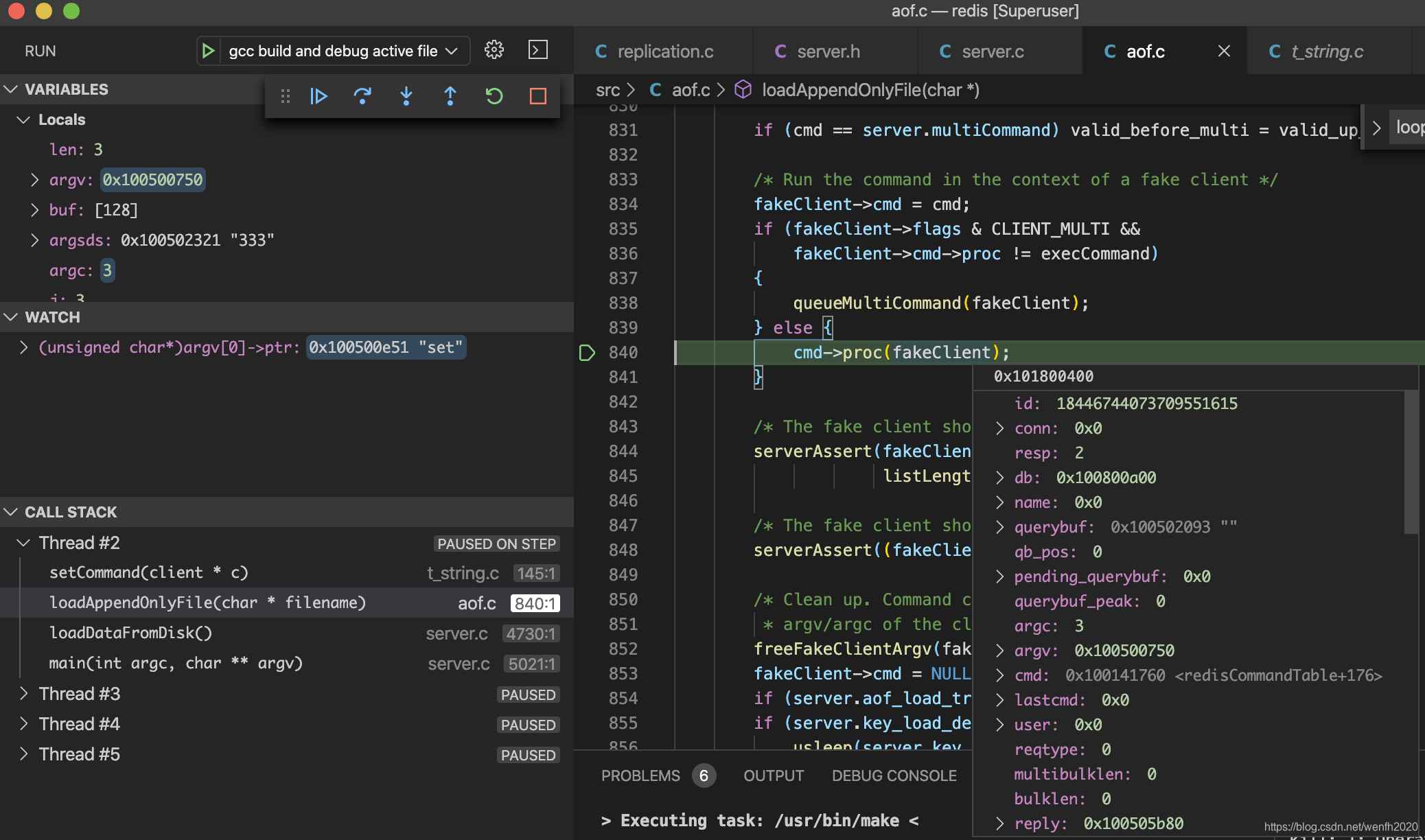

• gdb 调试，在自己感兴趣的地方设下断点，通过调试熟悉 redis aof 持久化工作流程。

  调试方法可以参考我的帖子： 用 gdb 调试 redis

• 开启日志

# redis.conf

# Specify the server verbosity level.
# This can be one of:
# debug (a lot of information, useful for development/testing)
# verbose (many rarely useful info, but not a mess like the debug level)
# notice (moderately verbose, what you want in production probably)
# warning (only very important / critical messages are logged)
loglevel notice

# Specify the log file name. Also the empty string can be used to force
# Redis to log on the standard output. Note that if you use standard
# output for logging but daemonize, logs will be sent to /dev/null
logfile "redis.log"

---

总结

• aof 文件存储 RESP 命令，新数据追加到文件末。
• aof 存储为了避免冗余，需要设置重写处理。
• aof 有三种存储策略，默认每秒存盘一次。根据自己的使用场景，选择存储策略。
• 每秒存盘策略和重写功能通过多线程异步处理，保证主线程高性能。
• 关注 redis 的博客，多看 redis.conf 配置项，里面有很多信息量。
• aof 持久化文件支持 aof 和 rdb 方式混合存储，可以快速重写，并且减少 aof 体积。
• aof 与 rdb 相比文件体积大，但是容灾能力强，出现问题丢失数据少。
