工作经验：Bootloader - 文本格式转HEX文件
参考内容
- Python计算CRC32函数zlib.crc32()定义：Python Documentation contents - zlib
- HEX文件格式解析：优快云笔记 - 工作经验总结：Hex文件解析（作者：不吃鱼的猫丿）
声明
本文章中所有数据均进行了模糊处理，且对创作参考进行标注，如有侵权请联系我。
需求
将某种自定义的XML文件中的数据提取出来，并生成HEX文件，以供控制器Bootloader烧写。XML文件格式见 输入形式 章节，也可以简单理解为是一种HEX数据文本。
基础知识
1 Hex文件简介
- HEX文件，全称Intel HEX，是一种由Intel公司规定的标准文件格式，通常用于传输将被存储于ROM或EEPROM中的程序和数据。；
- 车载通信领域，Hex文件主要用于ECU Bootloader烧写升级；
- HEX文件每行以冒号开头，内容全部为16进制码，2个ASCII码字符表示1个Hex字节；
- HEX文件不同于Bin文件，文件中会包含地址地址信息。

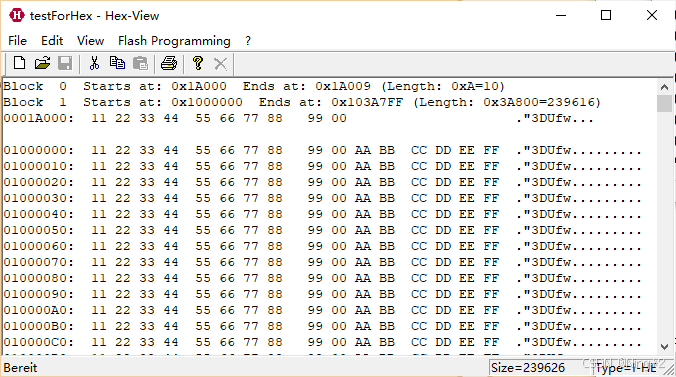

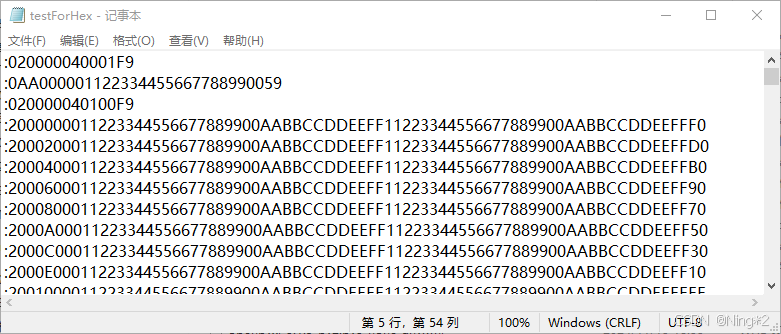

如下图，分别是通过文本文档和Hexview软件打开HEX文件的示例：
2 HEX文件格式
2.1 基本结构
HEX文件的每一行代表一个记录（Record），每个记录都以冒号（:）开始，后面跟着一系列的十六进制数，最后以回车符（CR）和换行符（LF）结束。
2.2 Record格式
| RECORD MARK ‘：’ | RECLEN | OFFSET | RECTYPE | DATA OR INFO | CHKSUM |
|---|---|---|---|---|---|
| 1 Byte | 1 Byte | 2 Bytes | 1 Byte | N Bytes | 1 Byte |
- 起始字符（RECORD MARK）：每行的开始是一个冒号（:）。
- 记录长度（RECLEN）：表示该行 [DATA OR INFO] 字段的字节数，常见10hex、20hex等。
- 偏移地址（OFFSET）：表示该行 [DATA OR INFO] 起始处的偏移地址。
- 记录类型（RECTYPE）：表示该行Record的类型，可分为数据、地址和结束标志等，常见00hex、01hex、04hex，具体参考本部分2.3节。
- 数据或地址信息（DATA OR INFO）：数据或者信息， [RECLEN] 定义长度，[RECTYPE] 定义类型。
- 校验和（CHKSUM）：用于错误检测，计算RECLEN、OFFSET、RECTYPE、DATA OR INFO字段的十六进制累加和得S，CHKSUM=(0x100-S)&0xFF。
2.3 Record类型和说明
HEX文件中定义了几种不同的记录类型：
- 00：数据记录（Data Record），用于存储实际的数据。
- 01：文件结束记录（End of File Record），表示文件的结束，该类型Record不含数据字段。
- 02：扩展段地址记录（Extended Segment Address Record），用于指定段地址。
- 03：开始段地址记录（Start Segment Address Record），用于指定开始段地址。
- 04：扩展线性地址记录（Extended Linear Address Record），用于指定线性地址。
- 05：开始线性地址记录（Start Linear Address Record），用于指定程序的起始线性地址。

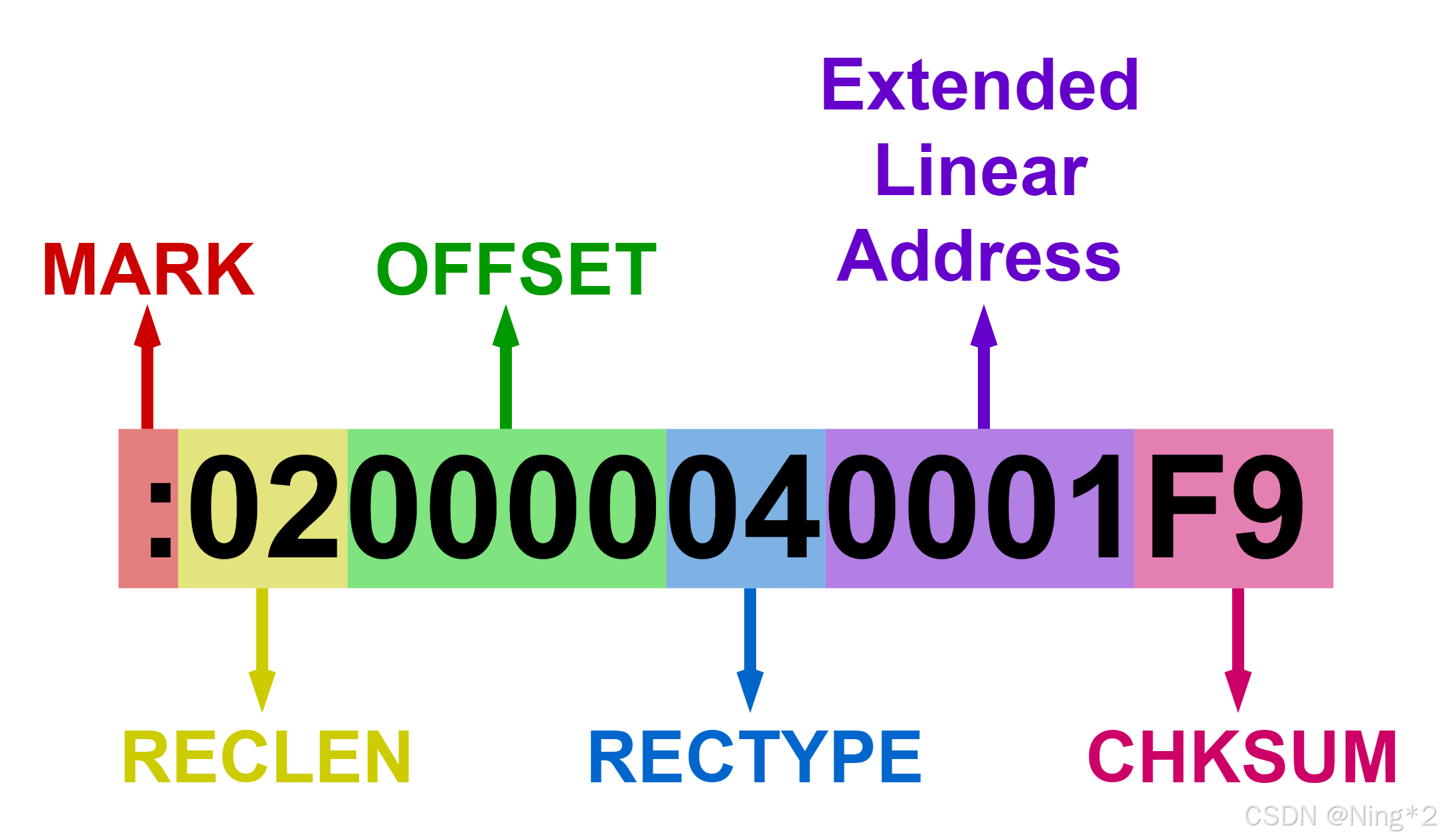

1 RECTYPE=04 扩展线性地址记录
此记录通常出现在HEX文件中某段数据的首行，声明扩展线性地址，用于表征数据的起始地址。在新的RECTYPE=04记录出现前，后续的数据类型记录均按照 扩展地址<<16 + 地址偏移 的方式确认数据地址。
- 起始字符（RECORD MARK）：冒号（:）
- 记录长度（RECLEN）：02hex，表示 [DATA OR INFO] 长度为2个字节；
- 偏移地址（OFFSET）：0000hex，表示偏移地址；
- 记录类型（RECTYPE）：04hex，表示该记录类型为扩展地址记录；
- 数据或地址信息（DATA OR INFO）：0001hex，表示扩展地址。RECTYPE=04时，该字段为地址信息。扩展线性地址= 0x0001 << 16 + 0x0000 = 0x00010000，此为后续数据的起始地址；
- 校验和（CHKSUM）：计算累加和得S，S = 02 + 00 + 00 + 04 + 00 + 01 = 07hex，CHKSUM=(0x100-S)&0xFF=F9hex

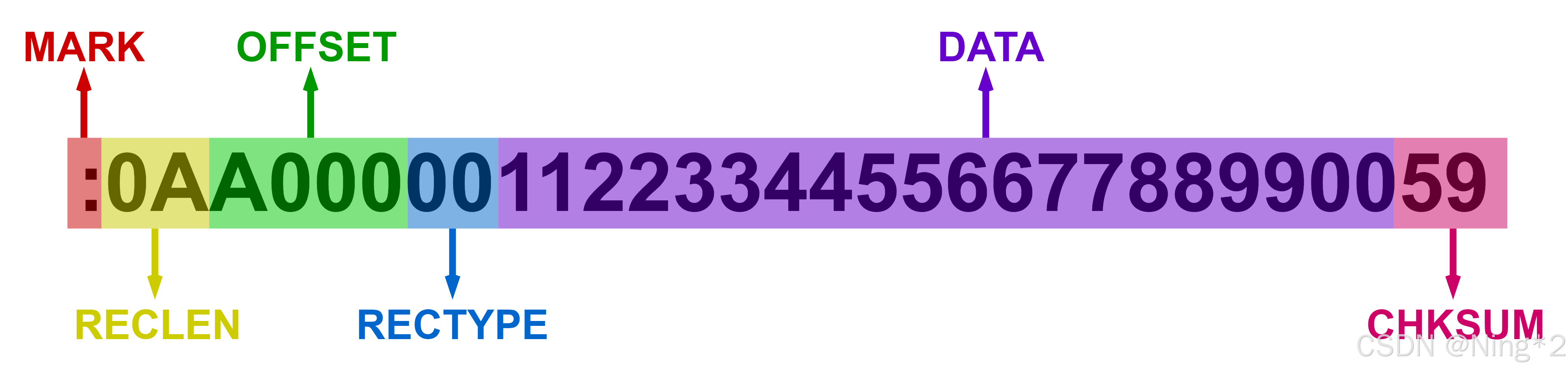

2 RECTYPE=00 数据记录
数据记录是HEX文件中最常见的记录类型，主要用于承载数据。
- 起始字符（RECORD MARK）：冒号（:）
- 记录长度（RECLEN）：0Ahex，表示 [DATA OR INFO] 长度为10个字节；
- 偏移地址（OFFSET）：A000hex，表示偏移地址。此段数据的起始地址为基于扩展地址/开始地址+偏移地址。如，以上述扩展线性地址为例，此数据记录的起始地址为 0x00010000 + 0xA000 = 0x0001A000；
- 记录类型（RECTYPE）：00hex，表示该记录类型为数据记录；
- 数据或地址信息（DATA OR INFO）：RECTYPE=00时，该字段为数据信息。扩展线性地址= 0x0001 << 16 + 0x0000 = 0x00010000，此为后续数据的起始地址；
- 校验和（CHKSUM）：计算累加和得S，S = 0A + A0 + 00 + 00 + 11 + 22 + 33 + 44 + 55 + 66 + 77 + 88 + 99 + 00 = 3A7hex，CHKSUM=(0x100-S)&0xFF=59hex
3 RECTYPE=01 文件结束记录
文件结束字段不包含数据段，是HEX文件的最后一行，其形式固定为":00000001FF"
- 起始字符（RECORD MARK）：冒号（:）
- 记录长度（RECLEN）：00hex，表示 [DATA OR INFO] 长度为0个字节，文件结束记录不包含 [DATA OR INFO] 字段；
- 偏移地址（OFFSET）：0000hex，表示偏移地址；
- 记录类型（RECTYPE）：01hex，表示该记录类型为文件结束记录；
- 数据或地址信息（DATA OR INFO）：RECTYPE=01时，文件结束记录不包含 [DATA OR INFO] 字段；
- 校验和（CHKSUM）：计算累加和得S= 01hex，CHKSUM=(0x100-S)&0xFF=FFhex
此处仅介绍本项目中使用的3中类型Record，其余内容请参考原作者：
优快云笔记 - 工作经验总结：Hex文件解析（作者：不吃鱼的猫丿）
输入形式

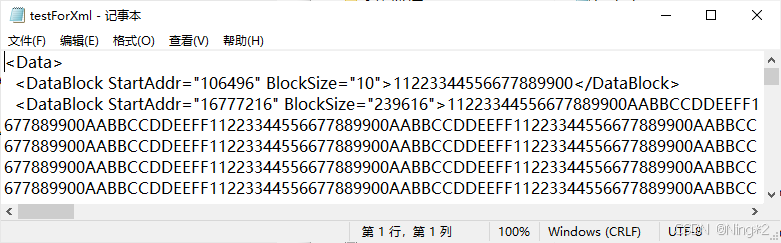

项目的输入文件是一种XML（eXtensible Markup Language）语言，通过</>标签定义数据。本文章中会隐去其他</>标签数据的数据，仅展示用于Bootloader烧写的数据，且烧写数据为自定义虚假数据，形式如下：
<Data>
<DataBlock StartAddr="106496" BlockSize="10">11223344556677889900</DataBlock>
<DataBlock StartAddr="16777216" BlockSize="239616">11223344556677889900AABBCCDDEEFF11223344556677889900AABBCCDDEEFF…</DataBlock>
</Data>
- </DataBlock>中为HEX数据，两个ASCII字符为1个字节。
- StartAddr（int）是此段数据的起始位置。
- BlockSize（int）是此段数据的长度。
代码实现
# XML文件 </DataBlock>中
import xml.etree.ElementTree as ET
def calculate_checksum(hex_data):
if len(hex_data) % 2 != 0: # 确保输入数据的长度是偶数
raise ValueError("XML Data Error")
values = [int(hex_data[i:i+2], 16) for i in range(0, len(hex_data), 2)] # 转换为字节形式
S = sum(values) # 计算累加和
CHKSUM = (0x100 - S) & 0xFF # 计算校验和
return CHKSUM
def create_hex_record(length, offset, data, record_type=0x00):
record = f":{length:02X}{offset:04X}{record_type:02X}{data}" # 此时recordCHKSUM校验和
checksum = calculate_checksum(record[1:]) # 计算校验和
return f"{record}{checksum:02X}\n" # 返回Record
def parse_xml_and_create_hex(xmlFilePath, hexFilePath):
tree = ET.parse(xmlFilePath)
root = tree.getroot()
with open(hexFilePath, 'w') as hex_file: # 读取并解析XML文件
for dataBlock in root.findall('.//DataBlock'): # 遍历</DataBlock>
startAddr = int(dataBlock.get('StartAddr'), 0) # 获取当前Block的起始地址
blockSize = int(dataBlock.get('BlockSize'), 0) # 获取当前Block的数据长度
data = dataBlock.text[:blockSize * 2] # 按照数据长度 截断数据（此处一致性由输入文件保证）
extended_address = startAddr
current_extended_address = startAddr >> 16 # 当起始地址（startAddr）长度超过2字节时，前2个字节使用扩展地址表示
if current_extended_address != extended_address: # 当RECTYPE=04提供的地址已经用完，即数据长度已大于0xFFFF，则重新定义扩展线性地址记录
extended_address = current_extended_address
ex_linear_addr_str = f'{extended_address:04X}' # 构造扩展线性地址记录
firstRecord = create_hex_record(2, 0, ex_linear_addr_str, 0x04)
hex_file.write(firstRecord)
max_length = 32 # 暂时设定为每行32字节，RECLEN=0x20
for i in range(0, len(data), max_length * 2): # 构造数据类型记录
recordData = data[i:i + max_length * 2] # [DATA OR INFO]字段
recordLen = len(recordData) // 2 # [RECLEN]字段
offset = (startAddr + i // 2) # 当前偏移量
if offset >= (extended_address << 16) + 0x10000: # 当数据量超出0xFFFF时，需要更新扩展线性地址，即扩展地址+1
extended_address += 1
ex_linear_addr_str = f'{extended_address:04X}'
firstRecord = create_hex_record(2, 0, ex_linear_addr_str, 0x04)
hex_file.write(firstRecord) # 重新写入扩展线性地址记录
offset = (startAddr + i // 2) & 0xFFFF # 重新计算偏移量
recordOffset = offset & 0xFFFF # [OFFSET]字段
record = create_hex_record(recordLen, recordOffset, recordData) # 构造Record
hex_file.write(record)
hex_file.write(":00000001FF\n") # 文件结束记录
# 定义文件路径
xmlFilePath = r"D:\testForXml.txt"
hexFilePath = r"D:\testForHex.hex"
# 根据XML生成HEX文件
parse_xml_and_create_hex(xmlFilePath, hexFilePath)
运行成果和经验分享
生成的HEX文件，先通过文本文档打开，确认以下关键信息是否正确：
- 确认文件首行记录，扩展线性地址经过计算后是否与StartAddr相等；
- 确认前几行数据记录的长度、偏移量、数据负载是否正确一致；
- 确认</DataBlock>切换时，扩展线性地址是否正确；
- 确认当BlockSize大于0xFFFF时，是否重新生成了扩展线性地址记录；
- 确认StartAddr小于2字节，或处于2字节至4字节之间时，是否鲁棒。
- …

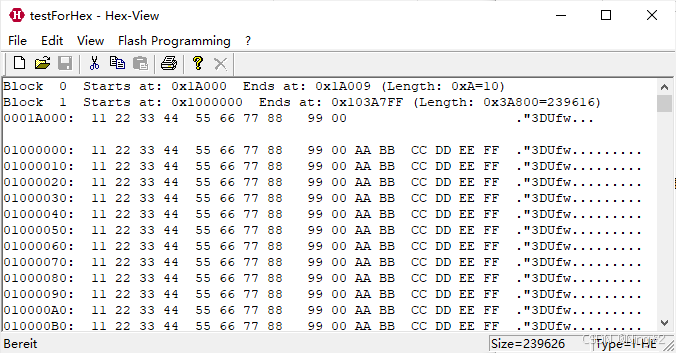

使用HexView软件打开HEX文件，如能正常打开，则无格式错误；若打开为空白，则有格式错误。本人调试过程中遇到过如下几个代码错误：
- 记录的Checksum计算错误；
- 由于数据长度超出了0xFFFF，数据的地址出现重叠；
- 若想排除数据错误，使用zlib.crc32()函数计算HEX数据的CRC32即可。
