一.了解IIC协议

1.IIC的了解

IIC 总线在传输数据的过程中一共有三种类型信号，分别为：开始信号、结束信号和应答信号。

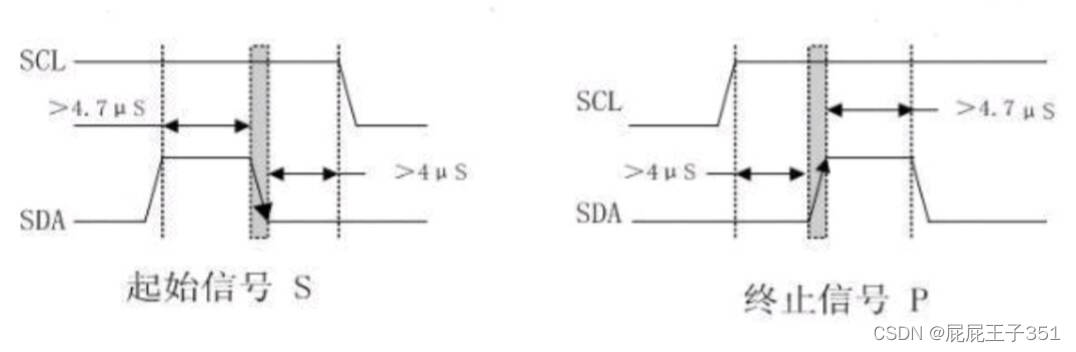

开始信号结束信号

应答信号

发送器每发送一个字节（8 个 bit ），就在时钟脉冲 9 期间释放数据线，由接收器反馈一个应答信号。

应答信号为低电平时，规定为有效应答位（ ACK ，简称应答位），表示接收器已经成功地接收了该字

节；

应答信号为高电平时，规定为非应答位（ NACK ），一般表示接收器接收该字节没有成功。

更多关于IIC内容，可以查看相应的资料.

2.代码初成

先根据上面的开始信号，结束信号，应答信号的时序图写代码，如下：

#include <reg52.h>
#include <intrins.h>

sbit sda=P0^3;
sbit scl=P0^1;

void IIC_Start()
{
scl=0;
sda=1;
scl=1;
_nop_();
sda=0;
_nop_();
}

void IIC_Stop()
{
scl=0;
sda=0;
scl=1;
_nop_();
sda=1;
_nop_();

}

//数据翻转是在SCL为低电平的时候，可以观察上面的时序图

char IIC_ACK()
{
char flag;
sda=1;
_nop_();
scl=1;
_nop_();
flag=sda;
_nop_();
scl=0;
_nop_();
return flag;
}

void IIC_Send_Byte(char datas)
{
int i;
for(i=0;i<8;i++) {
scl=0;//scl拉低，让sda做好数据准备
sda=datas & 0x80;//1000 0000 让sda等于datas的高位
_nop_(); //发送数据建立时间
scl=1; //scl拉高开始发送
_nop_(); //数据发送时间
scl=0; //发送完毕，scl拉低
_nop_();
datas= datas <<1; //左移一位，
}
}

二.OLED写命令

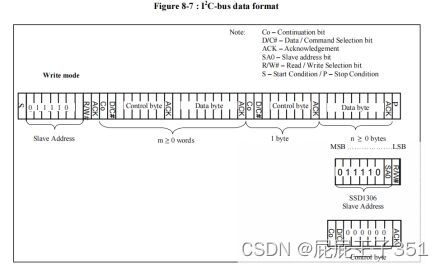

下面是IIC总线数据格式

从图中的s开始写，步骤如下:

a.start()

b.写入slave Adress（通过查询手册，可知地址为b0111 1000 ==0x78)

c.ACK(有效应答位)

d.写Control Byte：(0)(0)00 0000写入命令，(0)(1)00 0000写入数据

如果Co位被设置为逻辑“0”，则以下信息的传输将只包含数据字节。

如果D/C#位设置为逻辑“0”，则会将以下数据字节定义为命令。如果D/C#位被设置为逻辑“1”，那么它会将以下数据字节定义为将存储在GDDRAM中的数据。每次写入数据后，GDDRAM列地址指针将自动增加一个。

e.ACK

f.stop

例如下面的代码:

//这是写入命令的代码
void Oled_Write_Cmd(char dataCmd)
{
// 1. start()
IIC_Start();
//
// 2. 写入从机地址 b0111 1000 0x78
IIC_Send_Byte(0x78);
// 3. ACK
IIC_ACK();
// 4. cotrol byte: (0)(0)000000 写入命令 (0)(1)000000写入数据
IIC_Send_Byte(0x00);
// 5. ACK
IIC_ACK();
//6. 写入指令/数据
IIC_Send_Byte(dataCmd);
//7. ACK
IIC_ACK();
//8. STOP
IIC_Stop();
}

//下面是写入数据的代码
void Oled_Write_Data(char dataData)
{
// 1. start()
IIC_Start();
//
// 2. 写入从机地址 b0111 1000 0x78
IIC_Send_Byte(0x78);
// 3. ACK
IIC_ACK();
// 4. cotrol byte: (0)(0)000000 写入命令 (0)(1)000000写入数据
IIC_Send_Byte(0x00);
// 5. ACK
IIC_ACK();
///6. 写入指令/数据
IIC_Send_Byte(dataData);
//7. ACK
IIC_ACK();
//8. STOP
IIC_Stop();
}

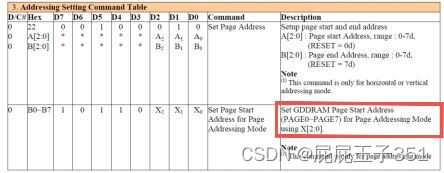

做好了上面关于oled的iic协议的代码之后，就可以着手OLED的寻址模式，行地址选择，列地址选择，之后可以用oled发送一个点，一个字符，一行字符以及一个图片。

3.OLED的寻址模式

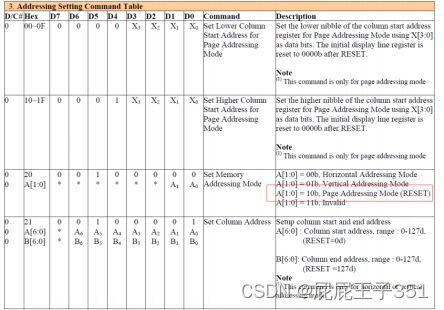

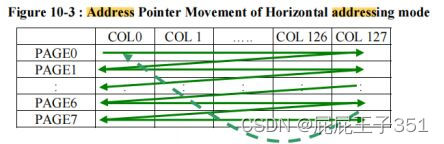

寻址模式有三种：页地址模式，水平地址模式和垂直地址模式。

这里用的是页地址模式。

页地址模式

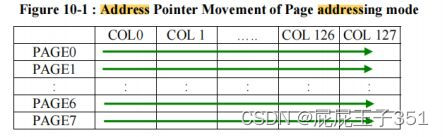

在页寻址模式下，读写显示RAM后，列地址指针自动增加1。如果列地址指针到达列结束地址，则列地址指针将被重置为列起始地址，而页地址指针将不会被更改。用户必须设置新的页面和列地址，才能访问下一页的RAM内容。页寻址模式的PAGE和列地址点的移动顺序如下图。
