介绍

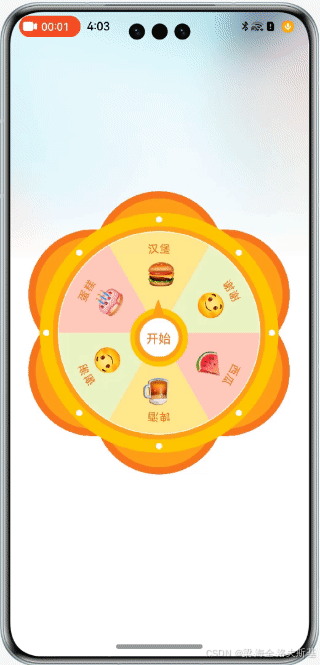

本篇Codelab是基于画布组件、显式动画，实现的一个自定义抽奖圆形转盘。包含如下功能：

通过画布组件Canvas，画出抽奖圆形转盘。
通过显式动画启动抽奖功能。
通过自定义弹窗弹出抽中的奖品。

源码下载

https://alliance-communityfile-drcn.dbankcdn.com/FileServer/getFile/cmtyManage/011/111/111/0000000000011111111.20240620214733.78512019771923238088993154045767:50001231000000:2800:B35B64C60FA5561EC5EE340B450DF43E2A61DF098EBD05230B3FEED5A196896D.zip?needInitFileName=truehttps://alliance-communityfile-drcn.dbankcdn.com/FileServer/getFile/cmtyManage/011/111/111/0000000000011111111.20240620214733.78512019771923238088993154045767:50001231000000:2800:B35B64C60FA5561EC5EE340B450DF43E2A61DF098EBD05230B3FEED5A196896D.zip?needInitFileName=true

环境搭建

硬件要求

DevEco Studio版本：DevEco Studio NEXT Developer Beta1及以上。
HarmonyOS SDK版本：HarmonyOS NEXT Developer Beta1 SDK及以上。

环境搭配

安装DevEco Studio，详情请参考下载和安装软件。
设置DevEco Studio开发环境，DevEco Studio开发环境需要依赖于网络环境，需要连接上网络才能确保工具的正常使用，详情请参考配置开发环境。

代码结构解读

├──entry/src/main/ets	            // 代码区
│  ├──common
│  │  ├──constants
│  │  │  ├──ColorConstants.ets      // 颜色常量类
│  │  │  ├──CommonConstants.ets     // 公共常量类
│  │  │  └──StyleConstants.ets      // 样式常量类
│  │  └──utils
│  │     ├──CheckEmptyUtils.ets     // 数据判空工具类
│  │     └──Logger.ets              // 日志打印类
│  ├──entryability
│  │  └──EntryAbility.ts            // 程序入口类
│  ├──pages
│  │  └──CanvasPage.ets             // 主界面
│  ├──view
│  │  └──PrizeDialog.ets            // 中奖信息弹窗类
│  └──viewmodel
│     ├──DrawModel.ets              // 画布相关方法类
│     ├──FillArcData.ets            // 绘制圆弧数据实体类
│     └──PrizeData.ets              // 中奖信息实体类
└──entry/src/main/resources         // 资源文件目录

构建主界面

在绘制抽奖圆形转盘前，首先需要在CanvasPage.ets的aboutToAppear方法中获取屏幕的宽高。在CanvasPage.ets布局界面中添加Canvas组件，在onReady方法中进行绘制。在DrawModel.ets中，通过draw方法逐步进行自定义圆形抽奖转盘的绘制。

画外部圆盘

画外部圆盘的花瓣：通过调用rotate()方法，将画布旋转指定角度。再通过调用save()和restore()方法，使画布保存最新的绘制状态。根据想要绘制的花瓣个数，改变旋转角度，循环画出花瓣效果。

画外部圆盘、圆盘边上的小圈圈：在指定的X、Y（0, 0）坐标处，画一个半径为this.screenWidth * CommonConstants.OUT_CIRCLE_RATIOS的圆形。接下来通过一个for循环，且角度每次递增CommonConstants.CIRCLE / CommonConstants.SMALL_CIRCLE_COUNT，来绘制圆环上的小圈圈。

画内部扇形抽奖区域

画内部圆盘、内部扇形抽奖区域：使用fillArc方法绘制内部圆盘。通过一个for循环，角度每次递增this.avgAngle。然后不断更改弧线的起始弧度this.startAngle * Math.PI / CommonConstants.HALF_CIRCLE和弧线的终止弧度(this.startAngle + this.avgAngle) * Math.PI / CommonConstants.HALF_CIRCLE。最后用fill()方法对路径进行填充。

画内部抽奖区域文字：用for循环，通过drawCircularText()方法绘制每组文字。drawCircularText()方法接收三个参数，分别是字符串，起始弧度和终止弧度。绘制文本前需要设置每个字母占的弧度angleDecrement，然后设置水平和垂直的偏移量。垂直偏移量circleText.y - Math.sin(angle) * radius就是朝着圆心移动的距离；水平偏移circleText.x + Math.cos(angle) * radius，是为了让文字在当前弧范围文字居中。最后使用fillText方法绘制文本。

画内部抽奖区域文字对应图片：使用drawImage方法绘制抽奖区域文字对应图片，该方法接收该方法接收五个参数，分别是图片资源、绘制区域左上角的X和Y轴坐标、绘制区域的宽度和高度。
