MGRE环境下的OSPF实验

MGRE环境下的OSPF实验

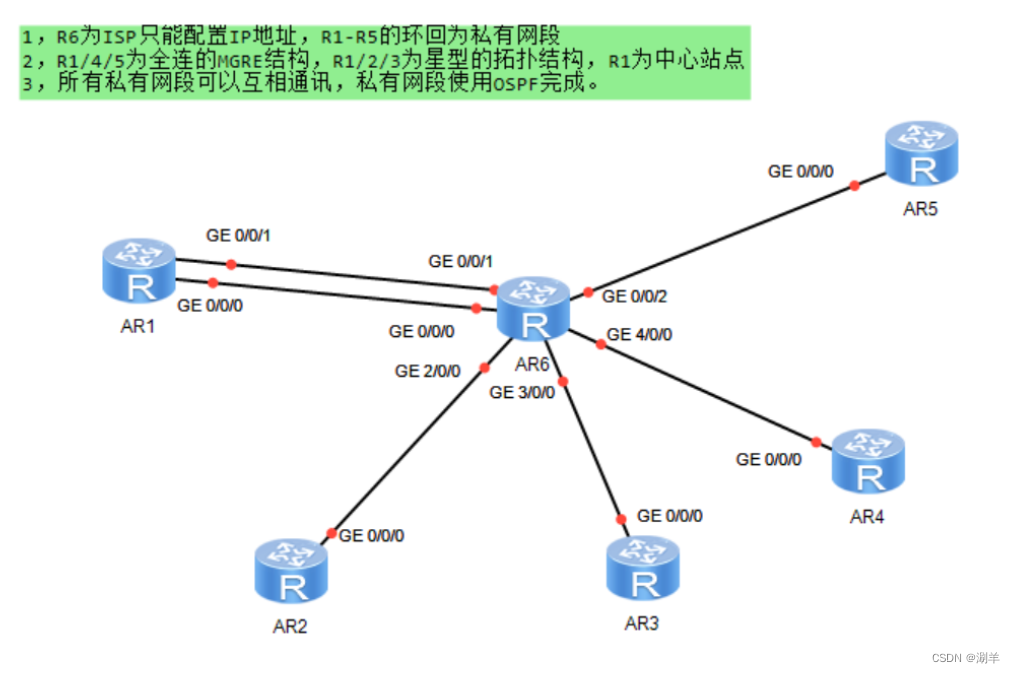

一.实验拓扑

二.实验需求

1、R6为ISP，只配置IP地址，R1-R5的环回为私有网段

2、R1/R4/R5为全连的MGRE结构，R1/R2/R3为星型的拓扑结构，R1为中心站点

3、所有私有网段可以互相通讯，私有网段使用OSPF完成

三.具体配置

1、给所有设备配置IP

R1
Interface IP Address/Mask Physical Protocol
GigabitEthernet0/0/0 16.0.0.1/24 up up
GigabitEthernet0/0/1 61.0.0.1/24 up up
GigabitEthernet0/0/2 unassigned down down
LoopBack0 1.1.1.1/32 up up(s)
NULL0 unassigned up up(s)

R2
Interface IP Address/Mask Physical Protocol
GigabitEthernet0/0/0 26.0.0.2/24 up up
GigabitEthernet0/0/1 unassigned down down
GigabitEthernet0/0/2 unassigned down down
LoopBack0 2.2.2.2/32 up up(s)
NULL0 unassigned up up(s)
