BearPi-IoT Std学习笔记7——使用ADC读取气体传感器数据（MQ-2）

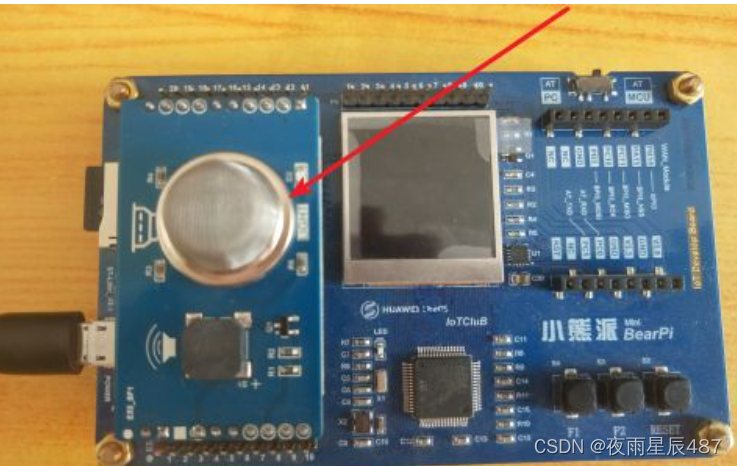

1.E53_SF1

MQ-2气体传感器

MQ-2气体传感器是一种常见的气体传感器，可以检测多种可燃气体，例如甲烷、丙烷、液化石油气等。它的工作原理基于化学敏感元件的变化，当传感器暴露在目标气体中时，气体分子会被吸附到化学敏感元件表面，导致传感器的电阻值发生变化。传感器将这个电阻变化转化为电信号输出，从而实现气体浓度的检测。

MQ-2气体传感器通常由气敏元件、电路板、电源和信号处理模块组成。它具有高灵敏度、快速响应、低功耗和易于集成等特点，因此广泛应用于家用和工业用途，例如燃气检测器、火灾报警器、工业安全监测等。

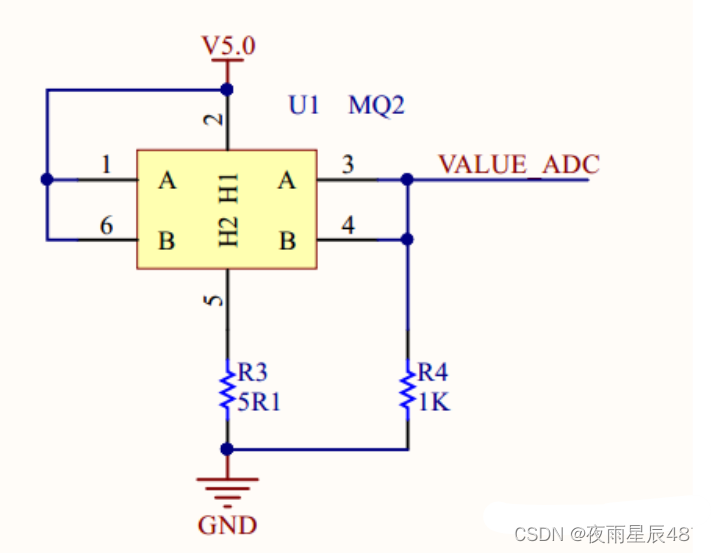

MQ-2的原理图如下：

2.配置

首先创在STM32CubeMX中选择芯片型号STM32L431RCT6

a.配值时钟源：

b.配置串口：

 小熊派开发板板载ST-Link并且虚拟了一个串口，原理图如下：

 将开发板上的开关拨到AT-MCU模式，使PC的串口与USART1之间连接：

c.配置ADC（单次转换模式）

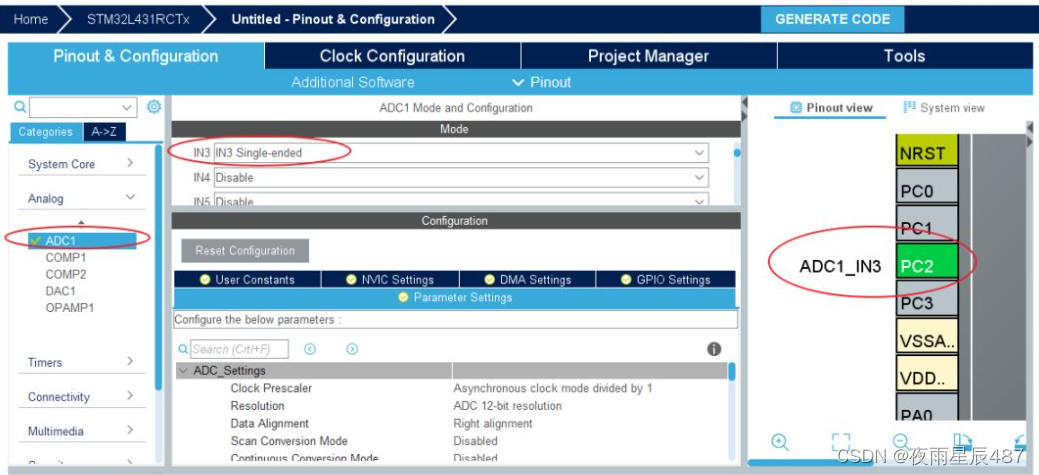

首先选择ADC1，开启通道3：

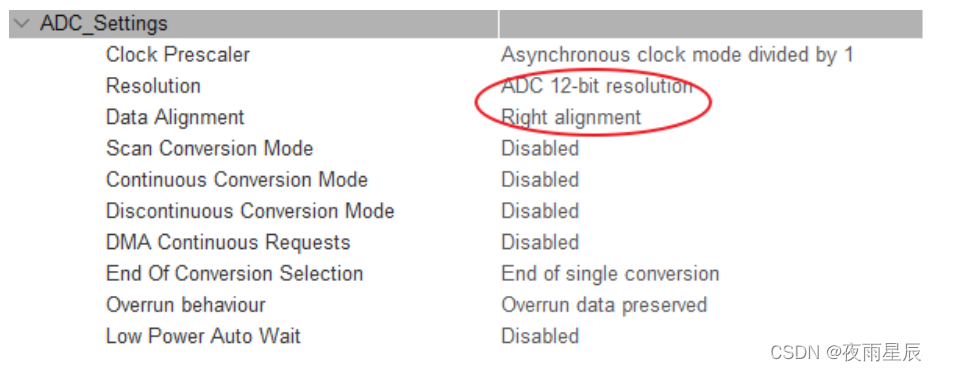

 接下来是对ADC的设置，这里我们保持默认即可：

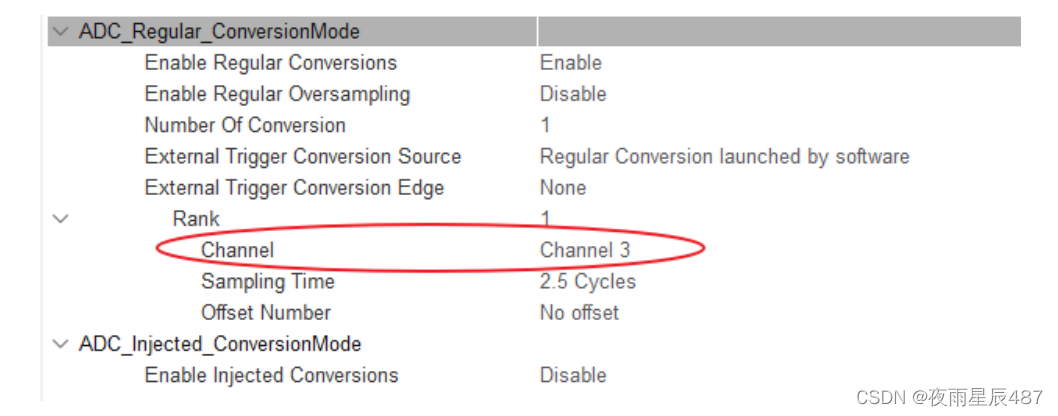

最后设置ADC的转换规则：

 其余的一些设置保持默认即可。

d.配置时钟树

STM32L4的最高主频到80M，所以配置PLL，最后使HCLK = 80Mhz即可：

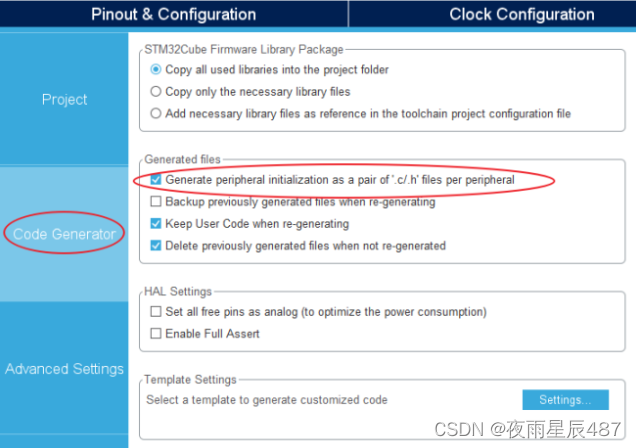

然后，生成工程文件：

3.重定向printf( )函数

参考重定向printf函数到串口输出：http://t.csdn.cn/cJQBQ

4.编写读取数据的测试代码

修改main函数如下：

int main(void)
{
    uint16_t smoke_value = 0;

    HAL_Init();

    SystemClock_Config();

    MX_GPIO_Init();
    MX_ADC1_Init();
    MX_USART1_UART_Init();

    while (1)
    {
        HAL_ADC_Start(&hadc1);                    //启动ADC单次转换
        HAL_ADC_PollForConversion(&hadc1, 50);    //等待ADC转换完成
        smoke_value = HAL_ADC_GetValue(&hadc1); //读取ADC转换数据
        printf("smoke_value = %d\n", smoke_value);
        HAL_Delay(500);
    }
}

最后，打开串口助手，便可看到气体浓度的数值，假如身边有酒精，可以棉签蘸上酒精再MQ-2模块进行涂抹，之后会看到串口输出的数据明显上升。
