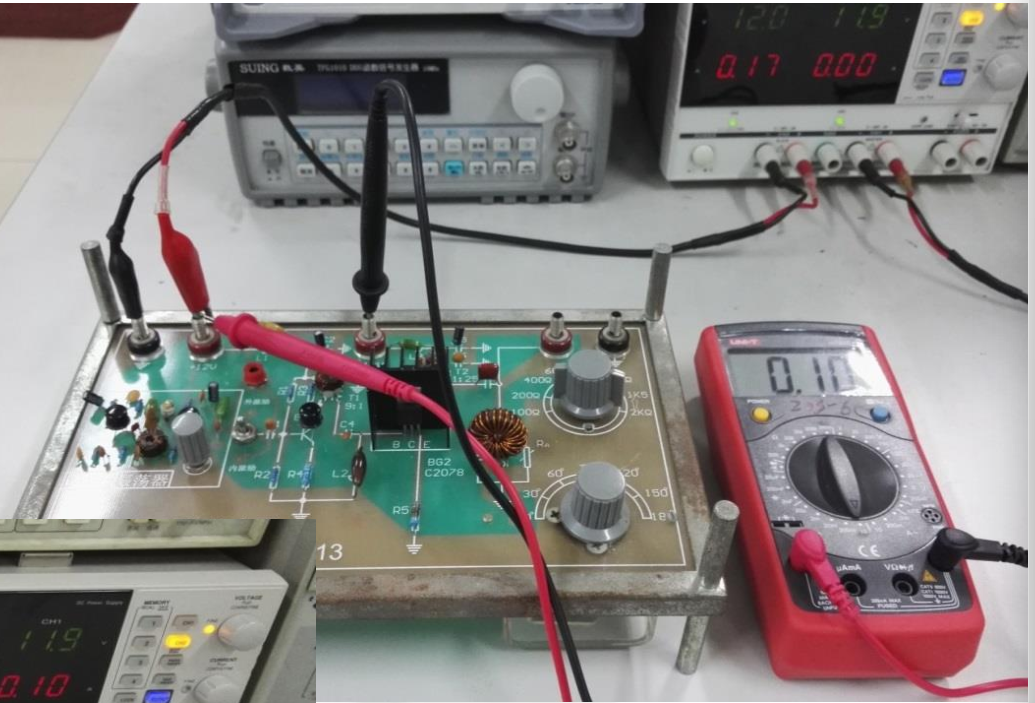

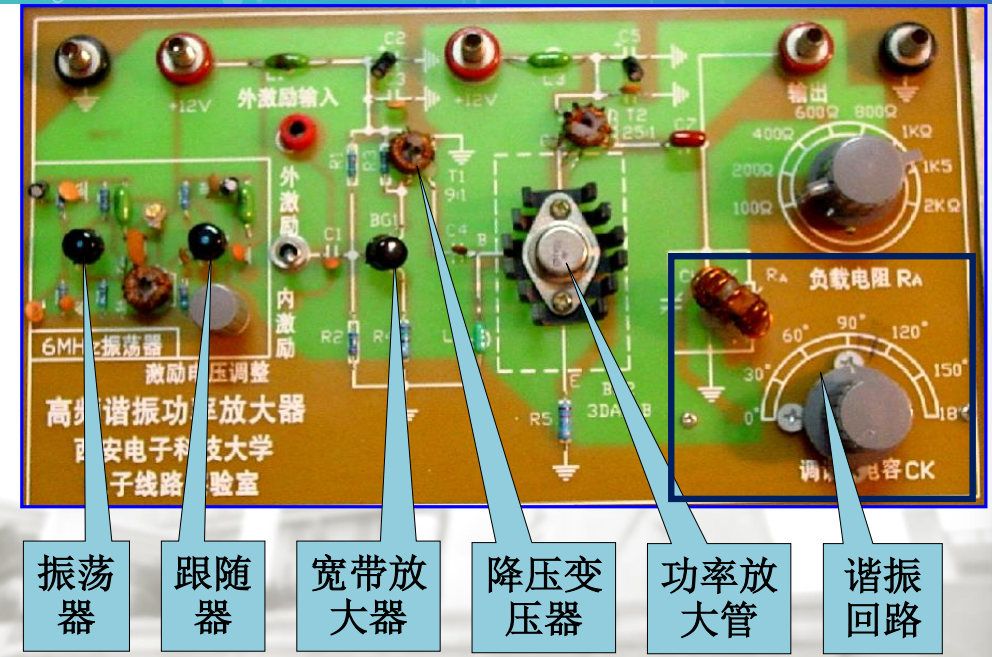

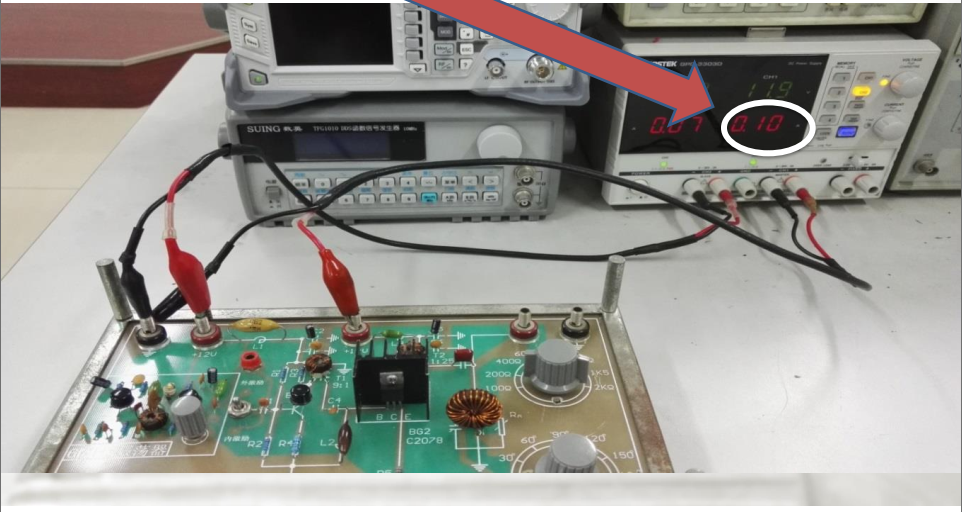

一.高频谐振功率放大器

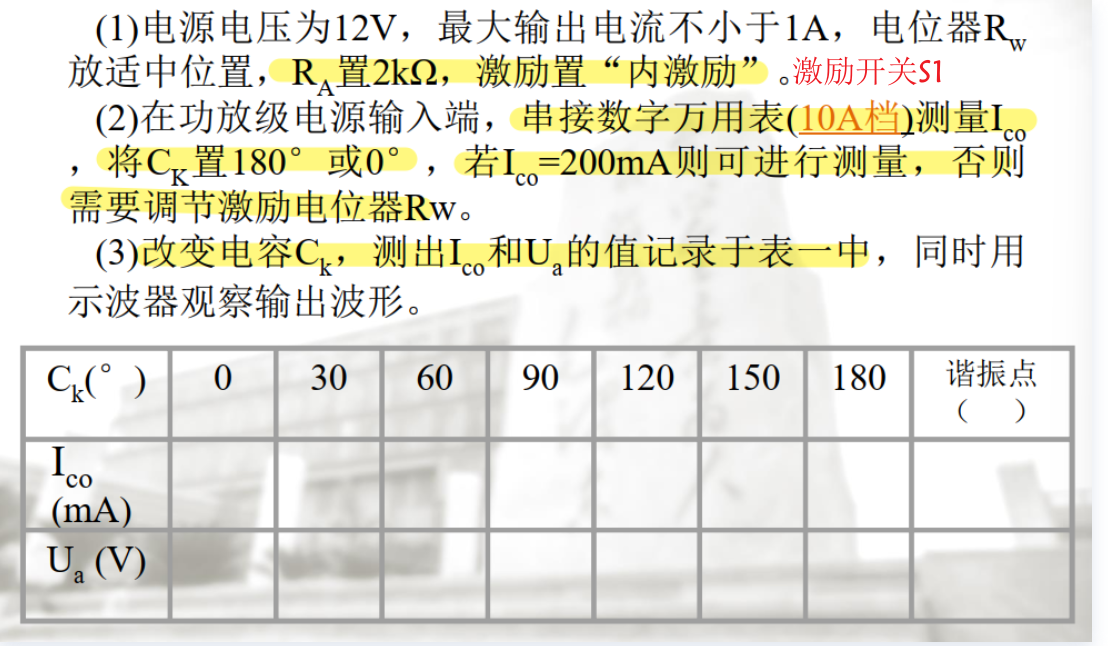

1.1 Ico的测量

（1）

（2）

本实验中选取第一种方法。

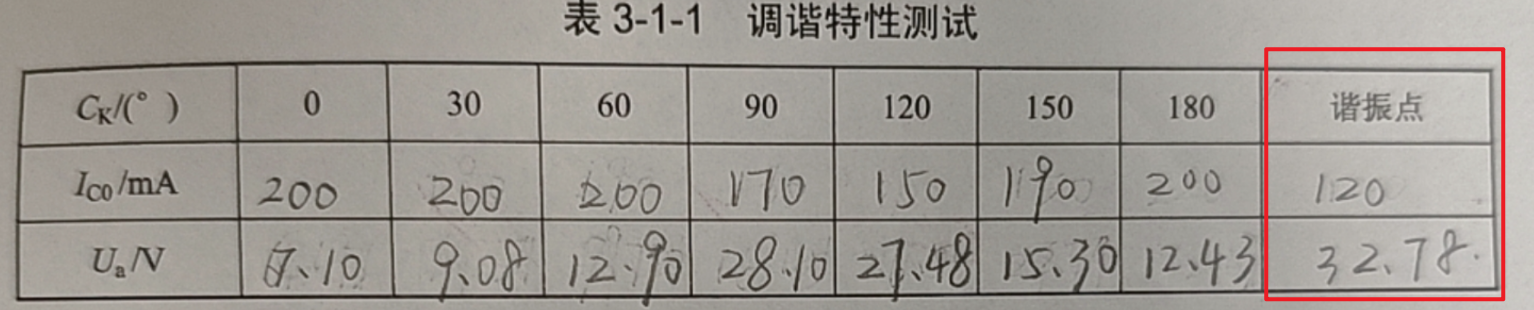

1.2 研究调谐特性

注意：谐振点是在转动电容旋钮中测试出来的，此时应该电流最小。

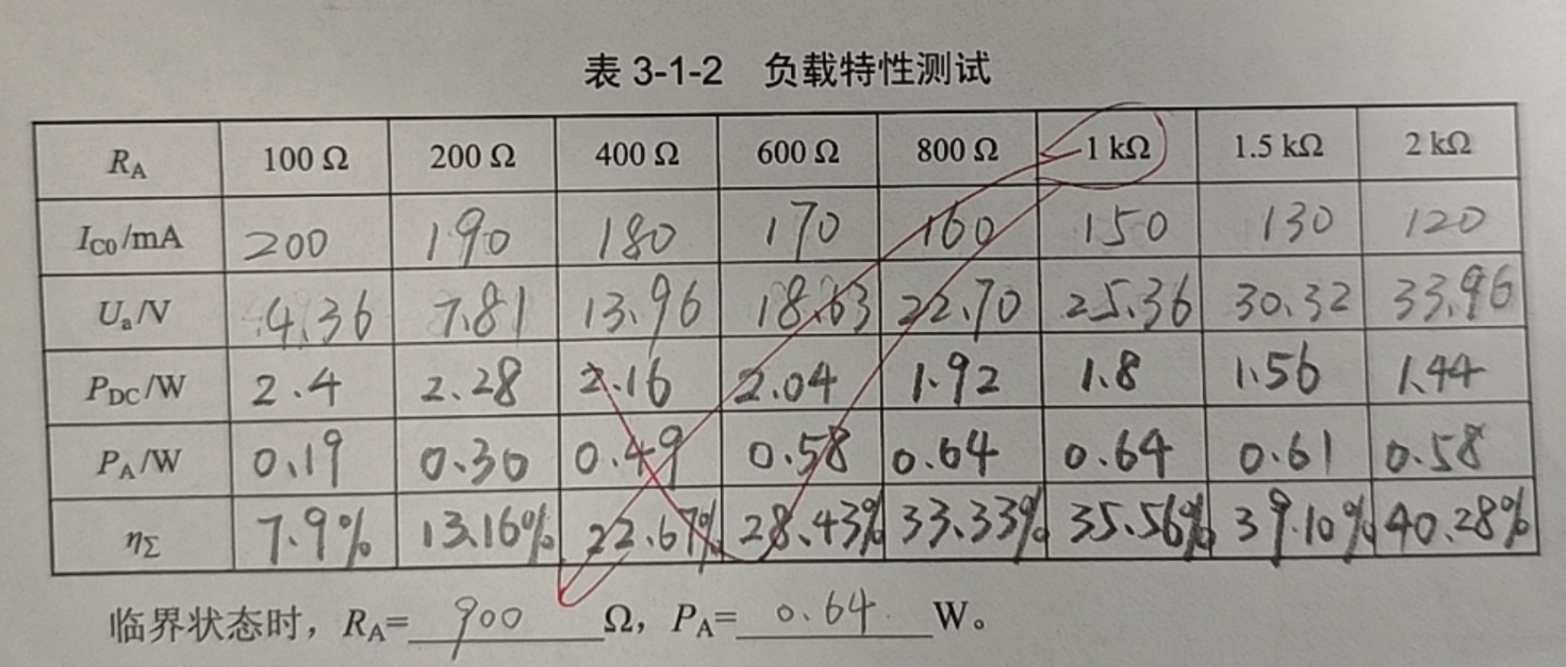

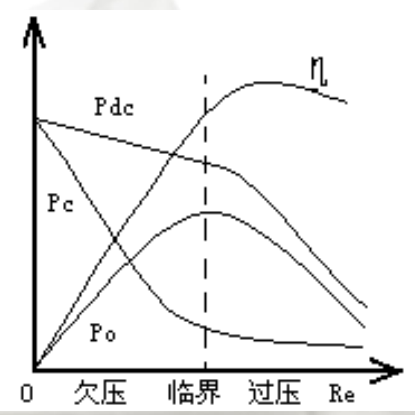

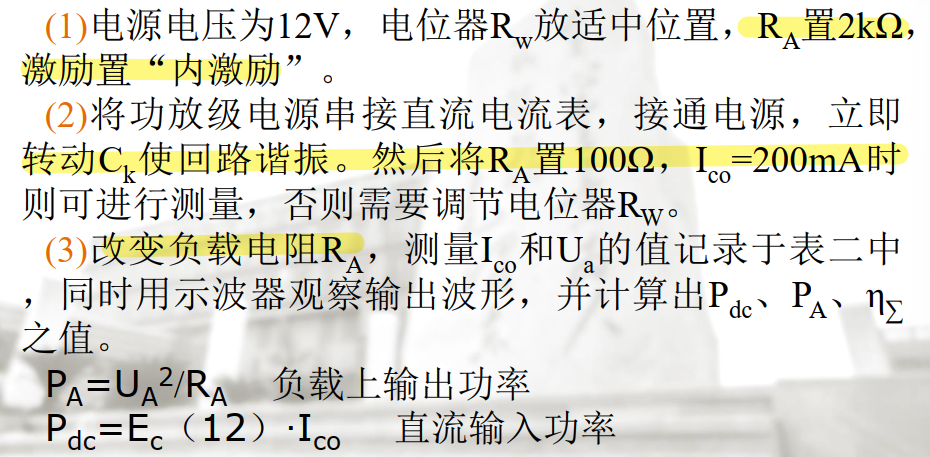

1.3 负载阻抗变化对工作状态的影响

二.高频LC、 压控及晶体振荡器

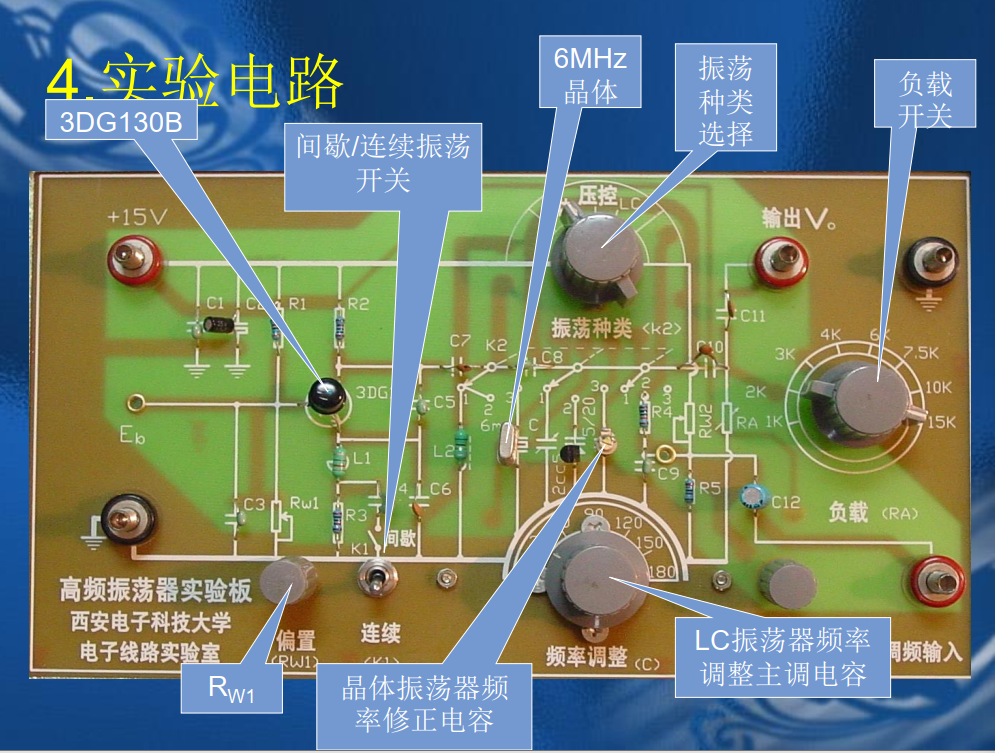

2.1 LC振荡器的测试

(K1置“连续” ， K2置“LC振荡器” )

2.1.1 测量频率f

使电源电压E=15V， Eb=Ebmax（顺时针转动Rw1至尽头）， RL=15kΩ。频率要精确到1kHz（4位有效数字）。

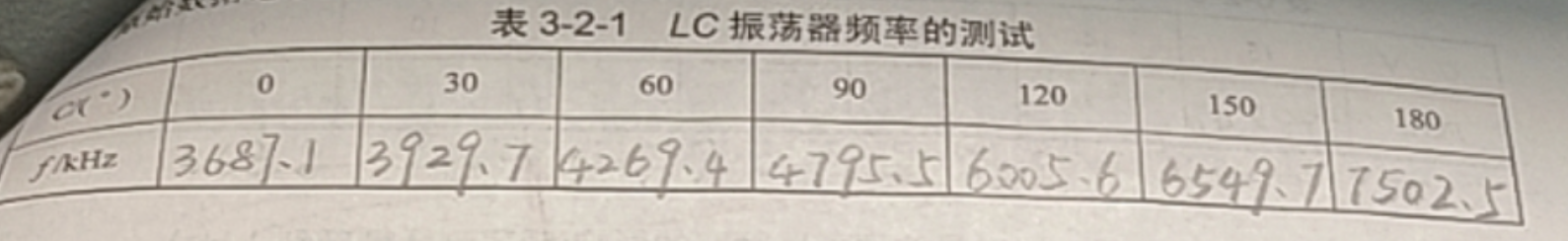

改变可变电容C测出相应点的频率（用示波器观察输出波形），将数据列表如下

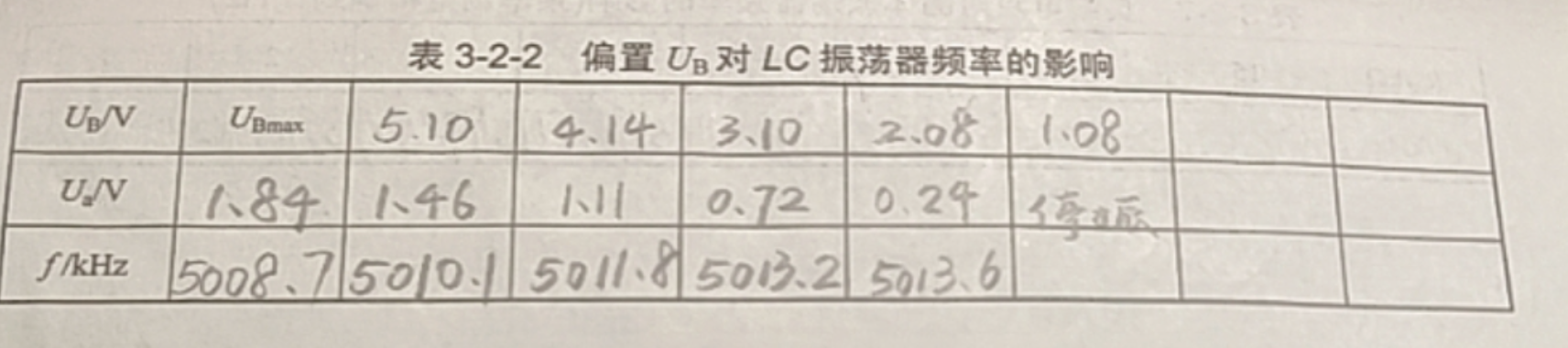

2.1.2 测量偏置Eb的变化对振荡强弱UA和频率f的影响

保持E=15V， RA=15kΩ， f=5000kHz(Eb=Ebmax)。将电压表接至Rw1两端，调节Rw1，每隔一伏测出一点Eb值，读出对应的UA、 f值（直到停振为止），将数据列表如下。

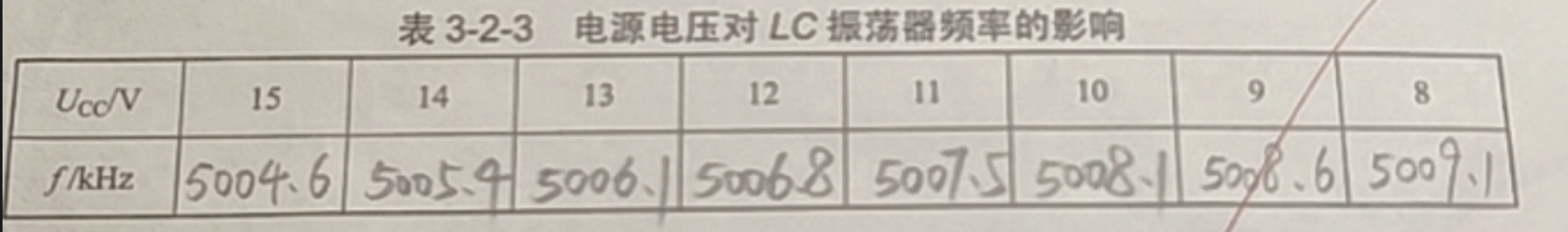

2.1.3 测量电源电压Ec变化对振荡频率f的影响

去掉高频毫伏表，改变电压E，从15V逐渐下降，每一隔一伏测一点（直至停振为止），读出对应的f数值，同时用示波器观察输出波形，将数据如下。

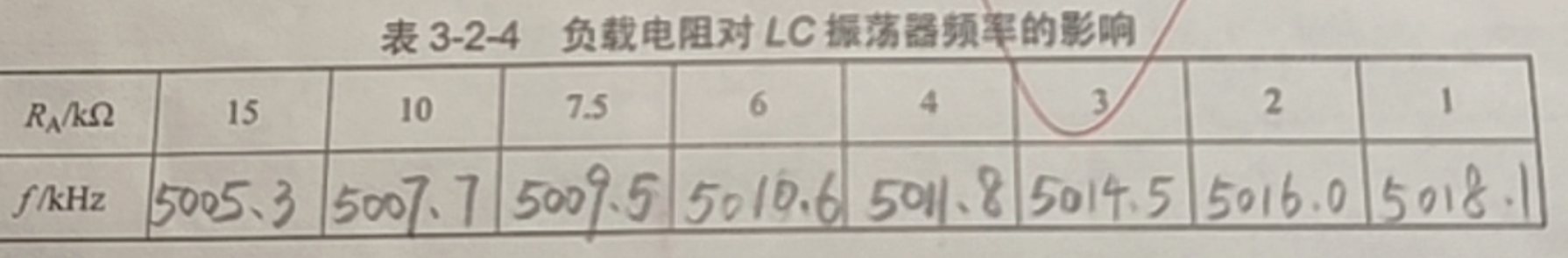

2.1.4 测量负载电阻RA的变化对振荡频f的影响。

E=15V， Eb=Ebmax， f=5000kHz(RA=15kΩ)。依次改变负载电阻RA，测出相应的振荡频率f之值（并用示波器观察输出波形），将所测数据列表如下。

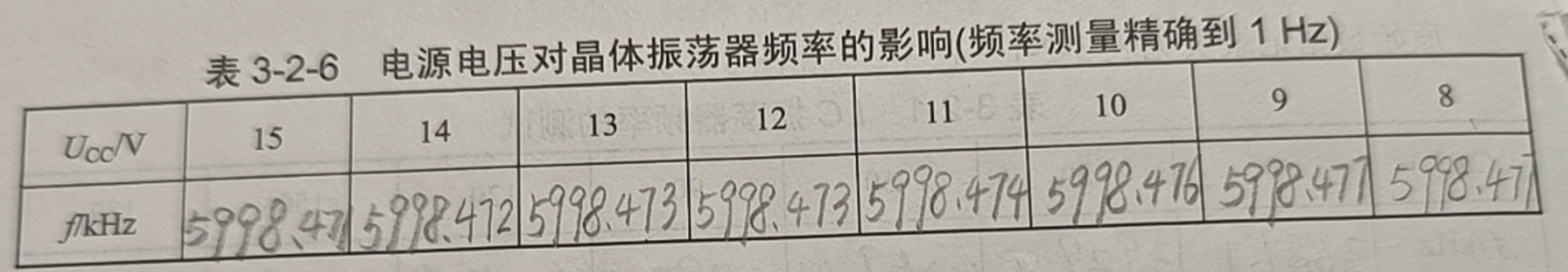

2.2 晶体振荡器的频率测试

(K1置“连续” ， K2置“晶体振荡器 ” )

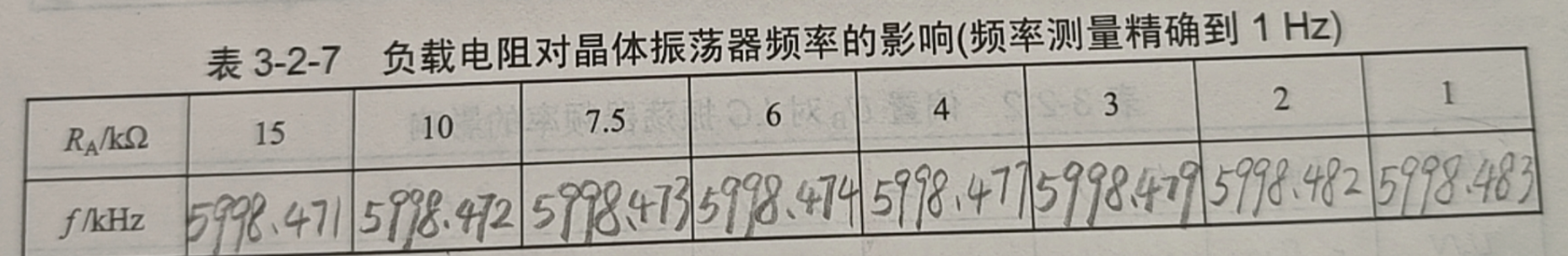

分别测量E、 RA变化对晶体振荡器频率的影响。方法与步骤同LC振荡器，将所测数字填入表内。

注：测晶体振荡频率随E、 RA变化时， 频率要精确到1Hz。 （7位有效数字）

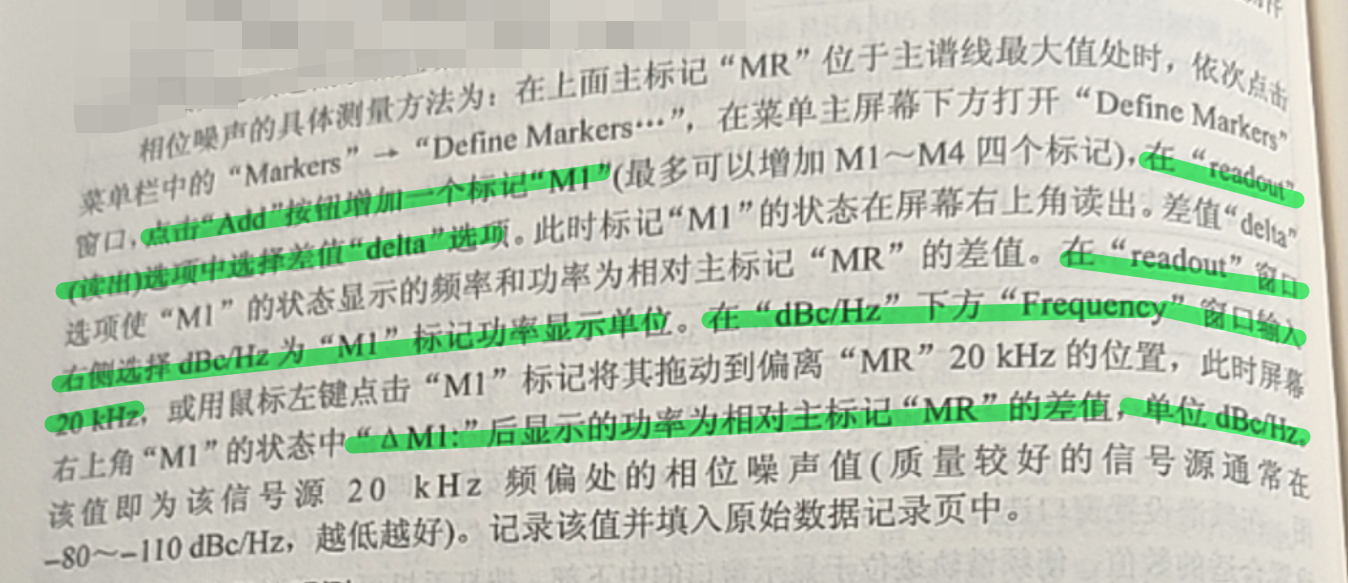

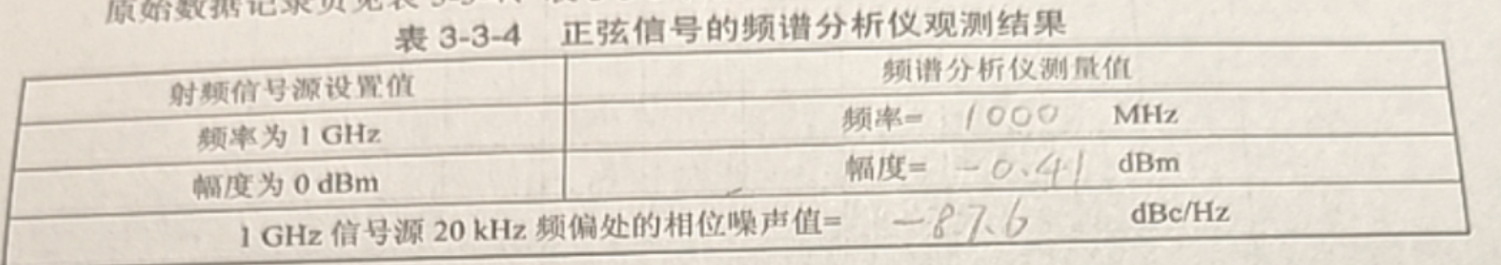

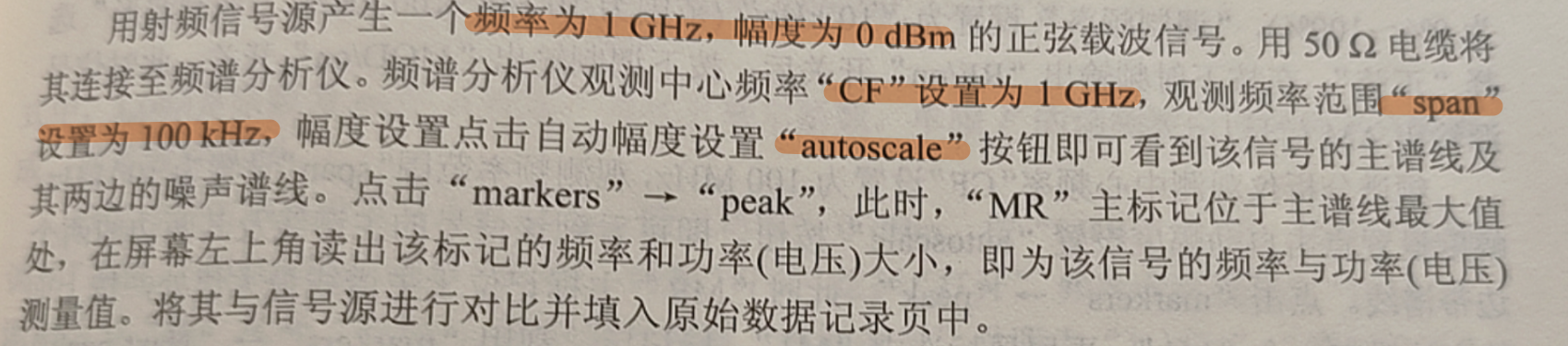

三.频谱仪的使用

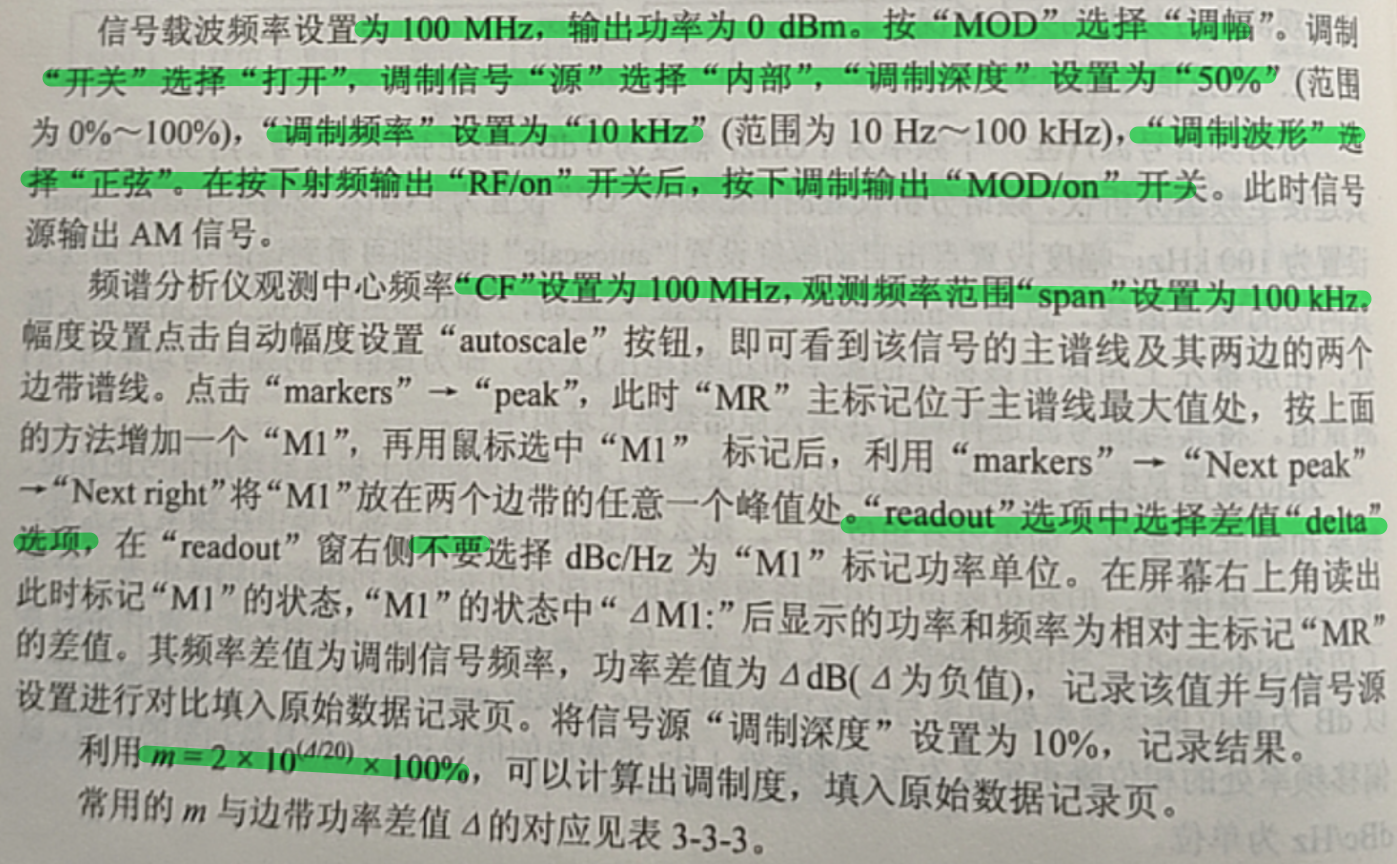

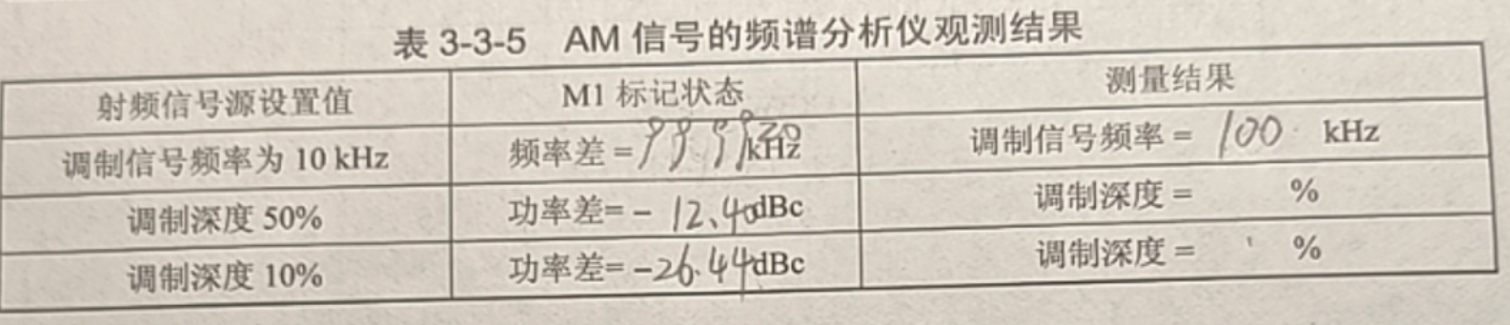

3.1 AM信号的观测

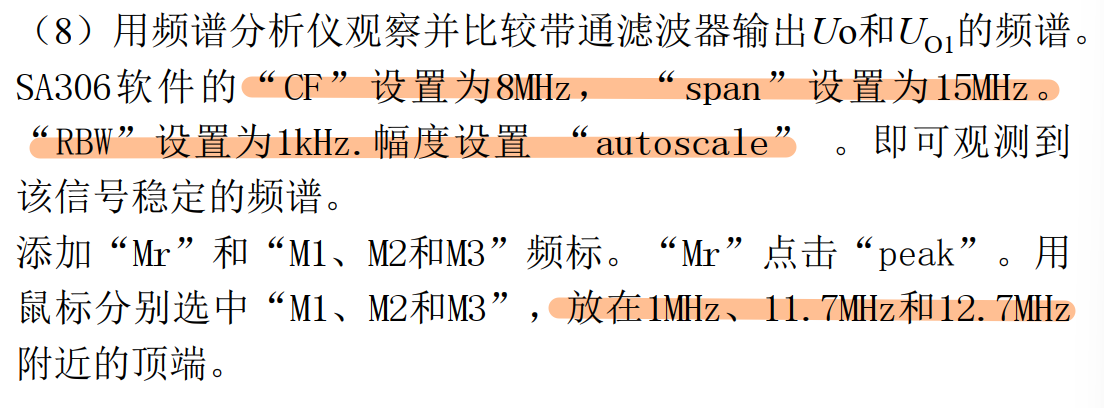

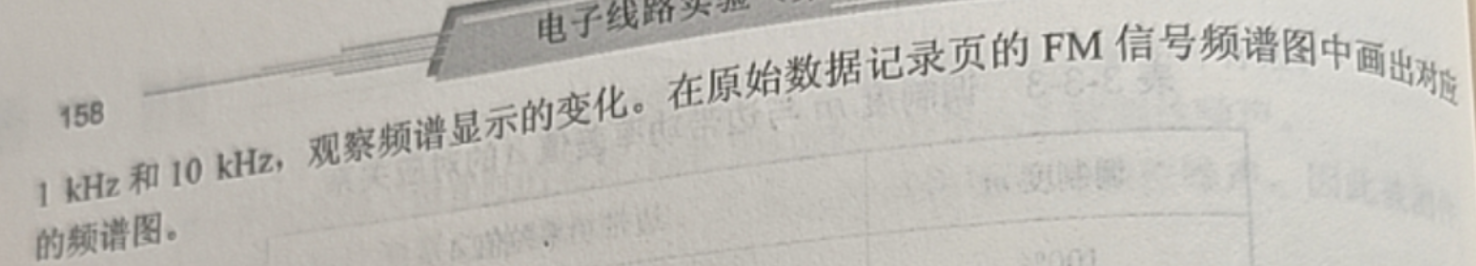

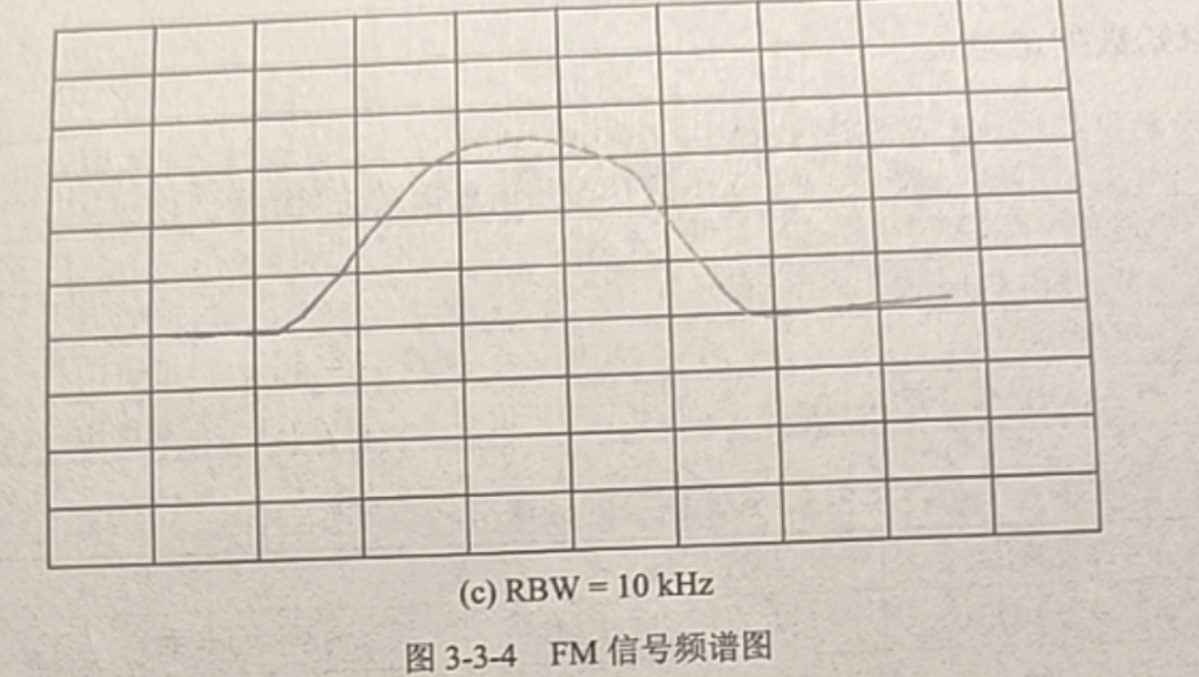

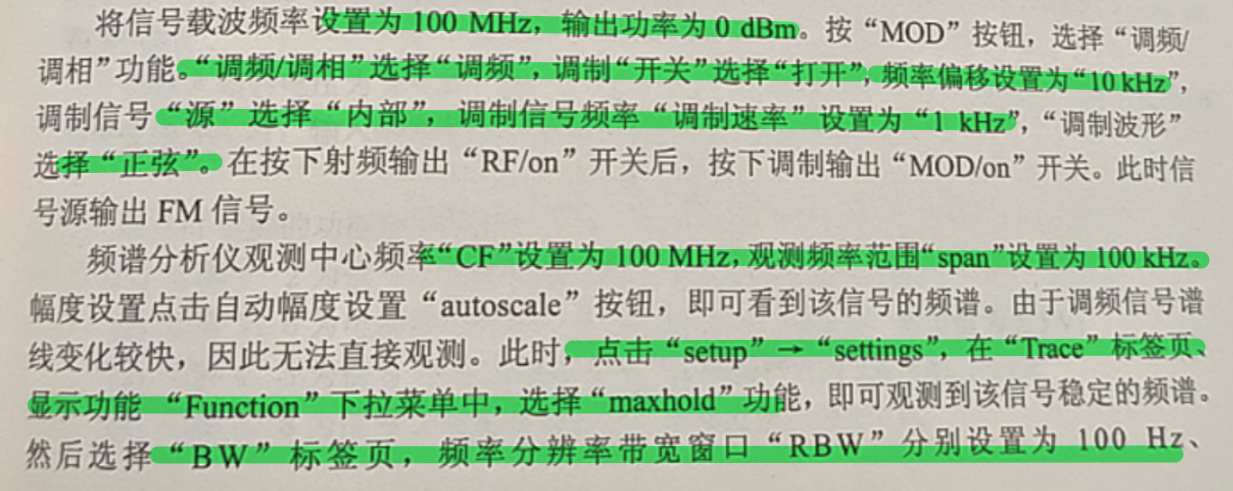

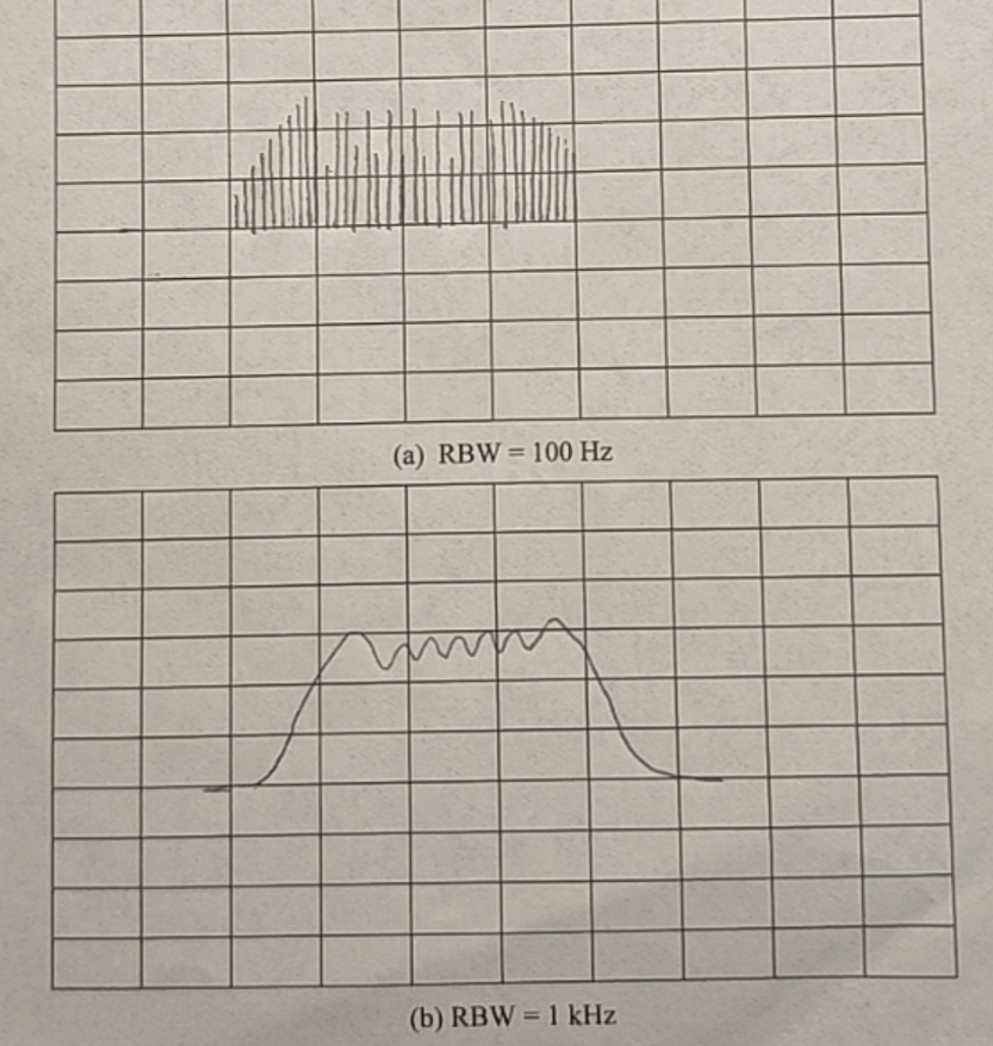

3.2 FM信号的观测

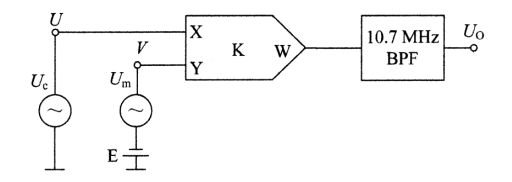

四.模拟乘法器实验

本实验所有射频端子阻抗均为50Ω。与示波器信号源连接均采用50Ω电缆连接。按“CH1”键，设置示波器通道输入阻抗为50Ω。 CH2仍为1MΩ

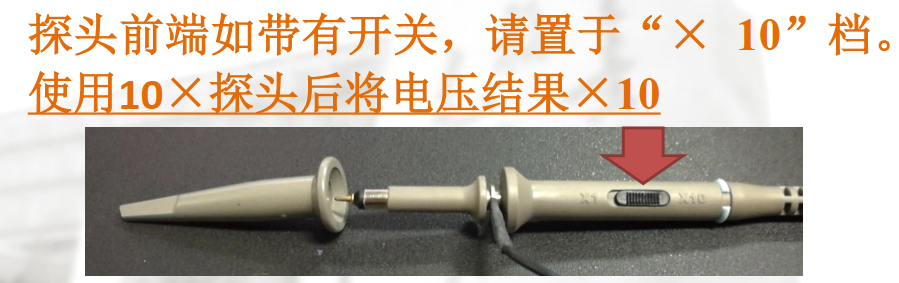

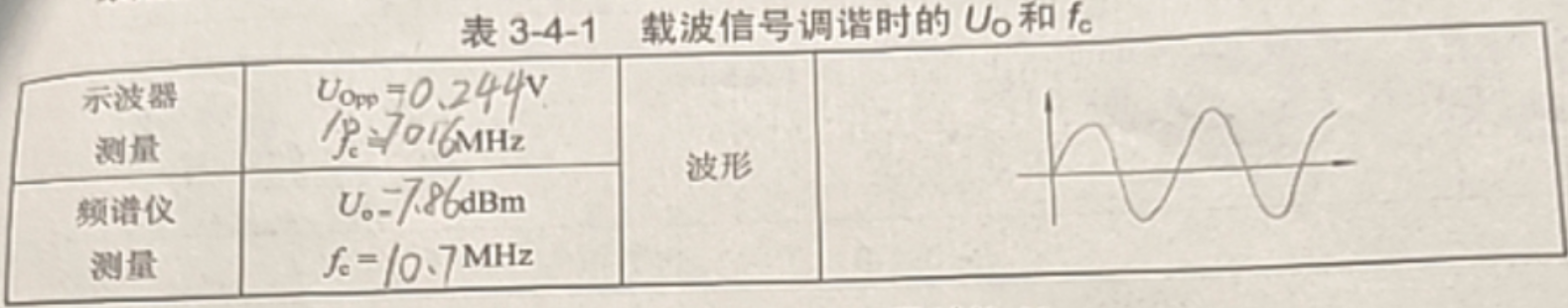

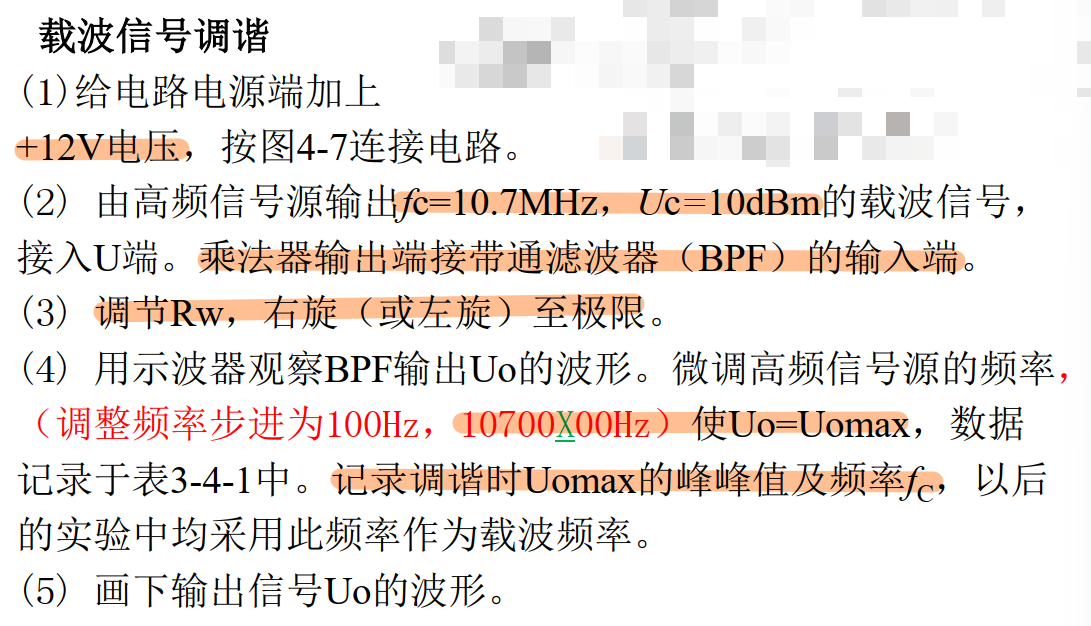

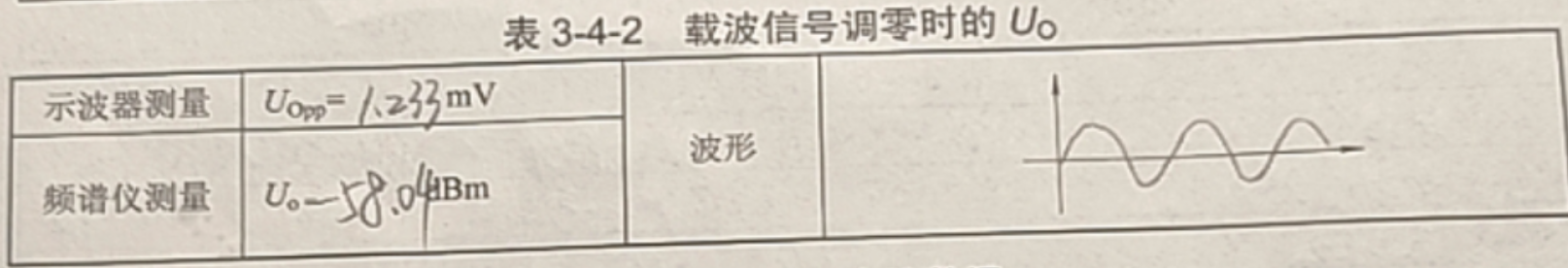

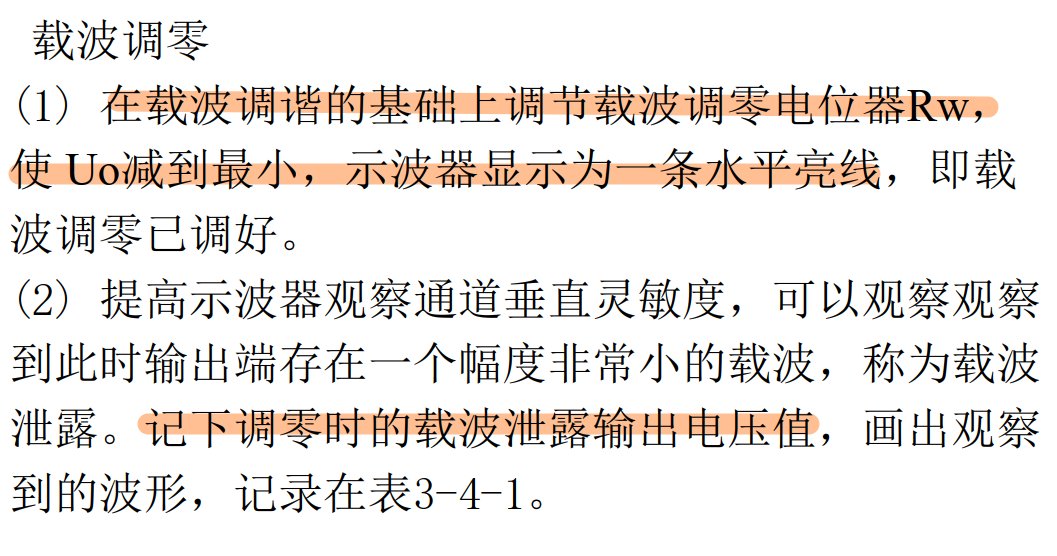

###4.1 载波信号调谐与调零

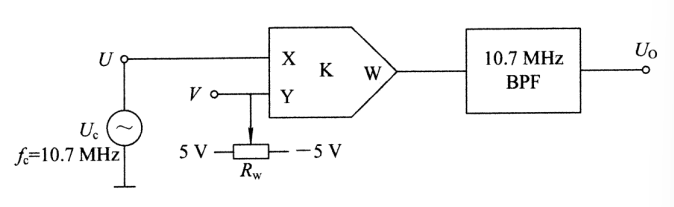

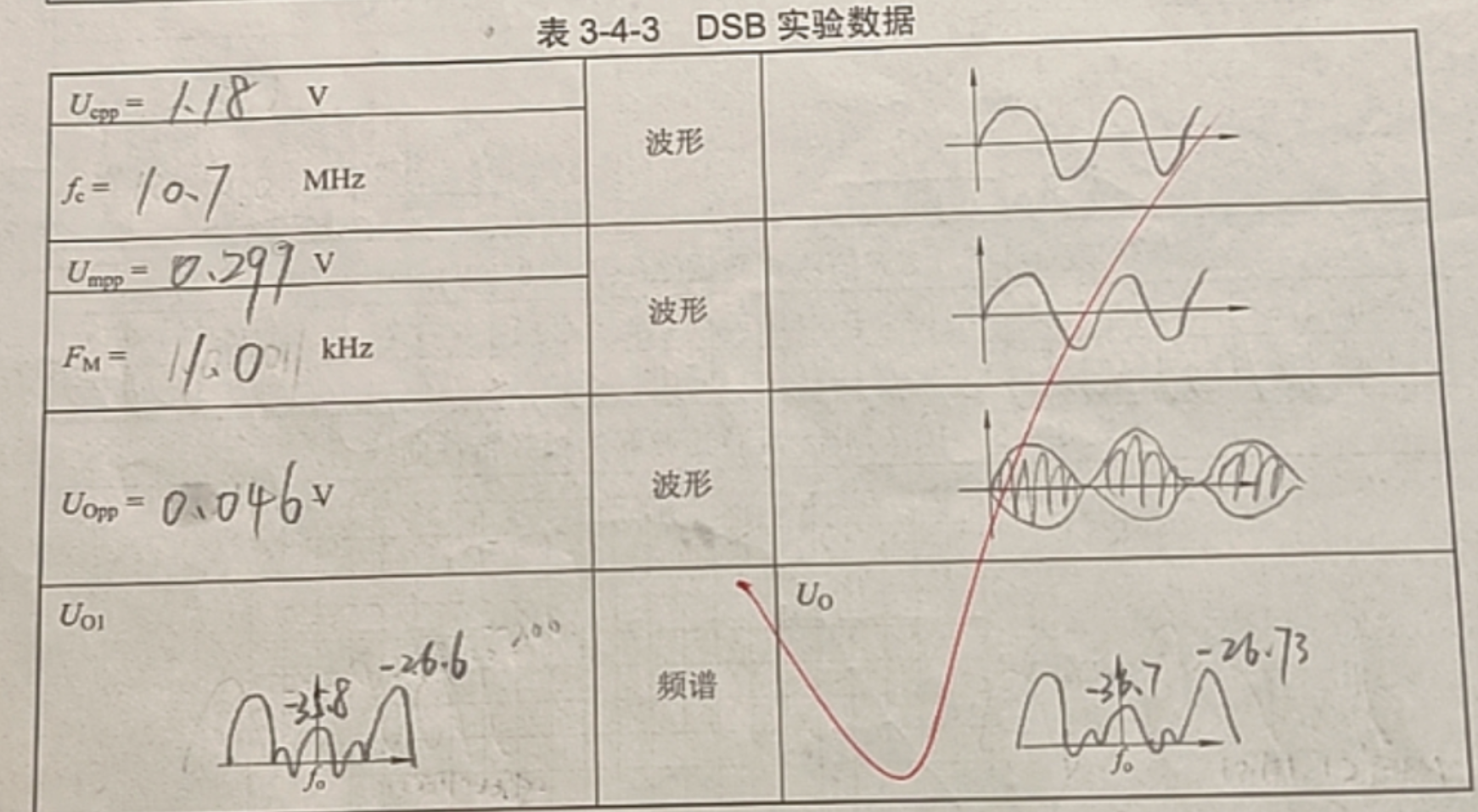

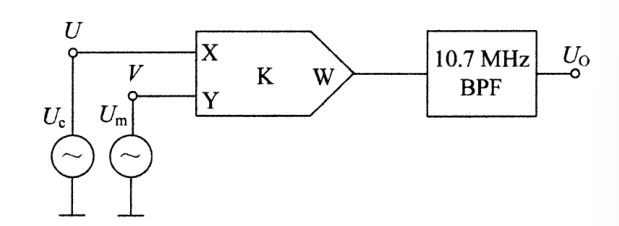

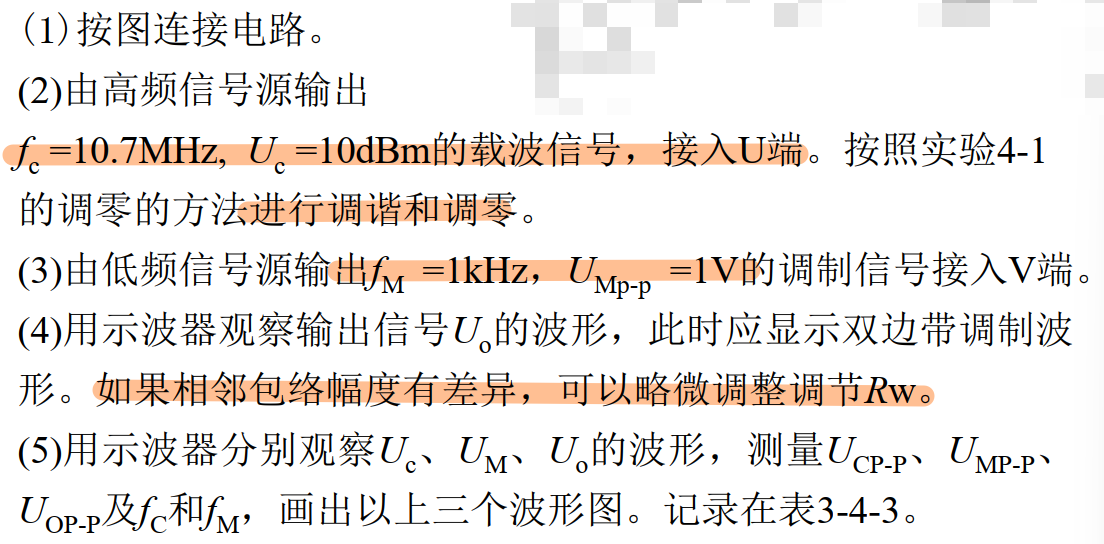

4.2 双边带（ DSB）调制

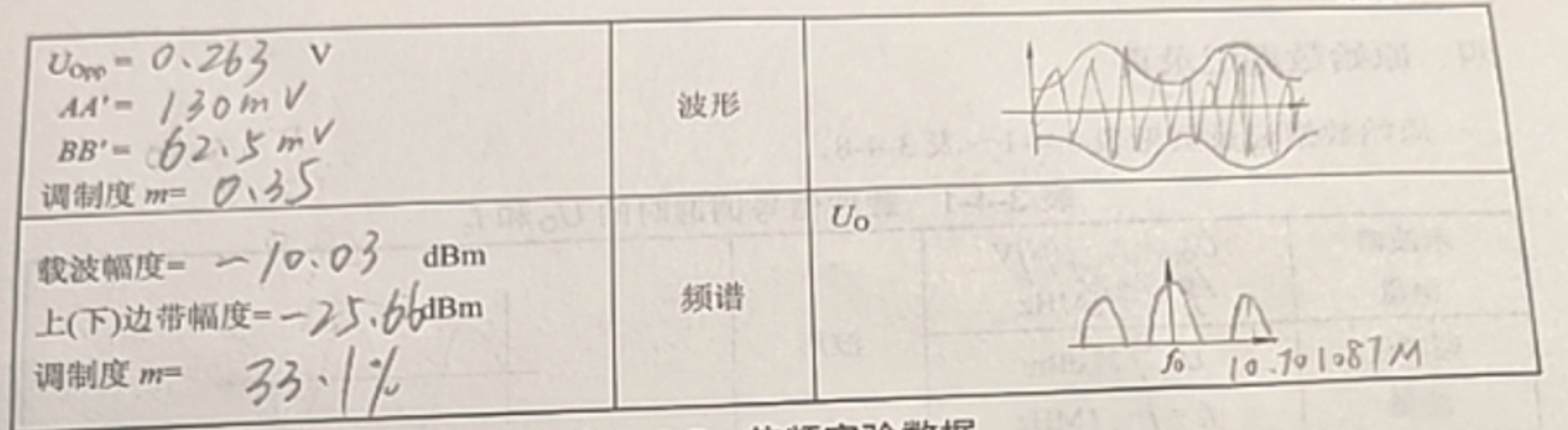

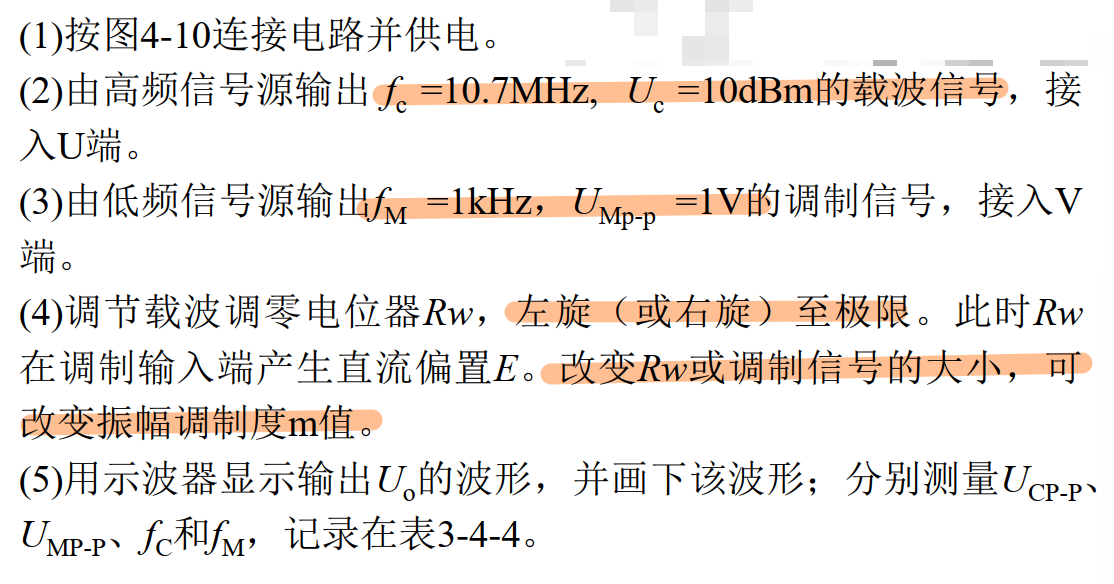

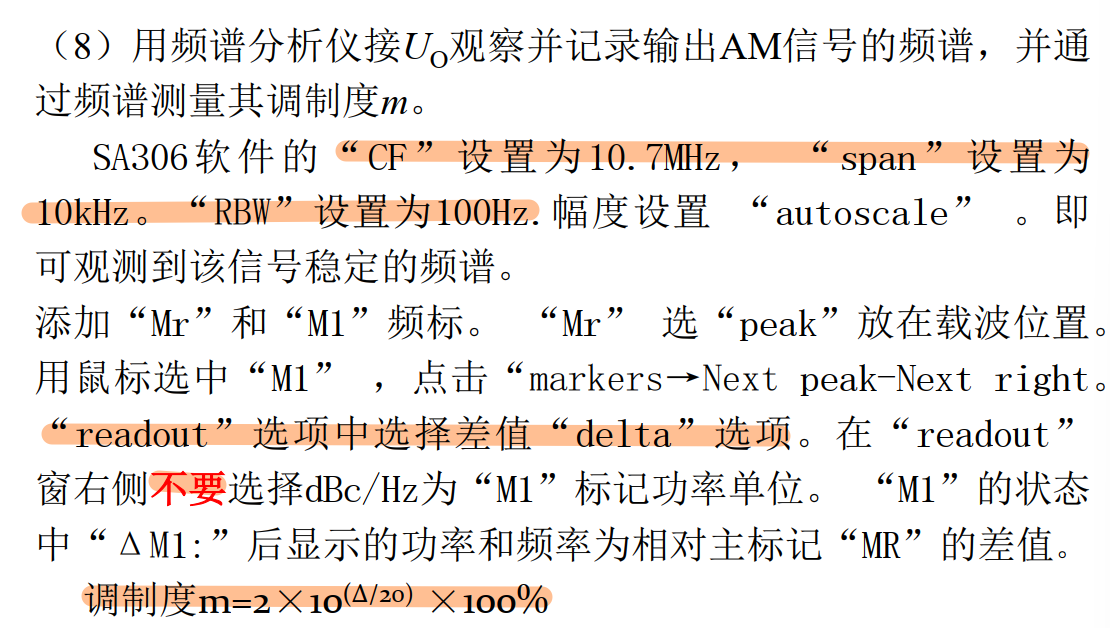

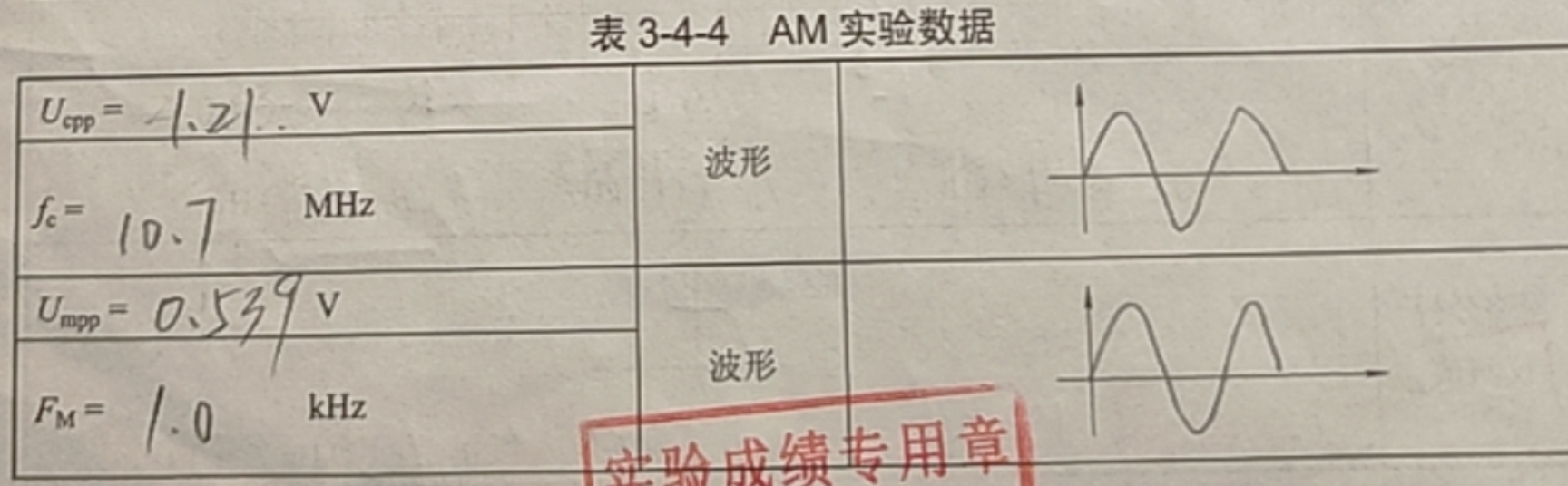

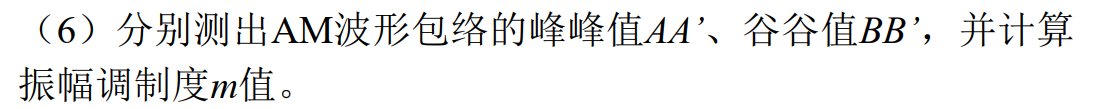

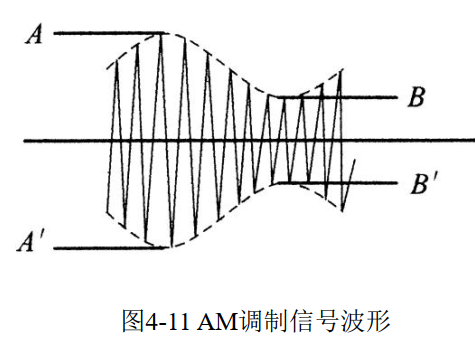

4.3 AM调制

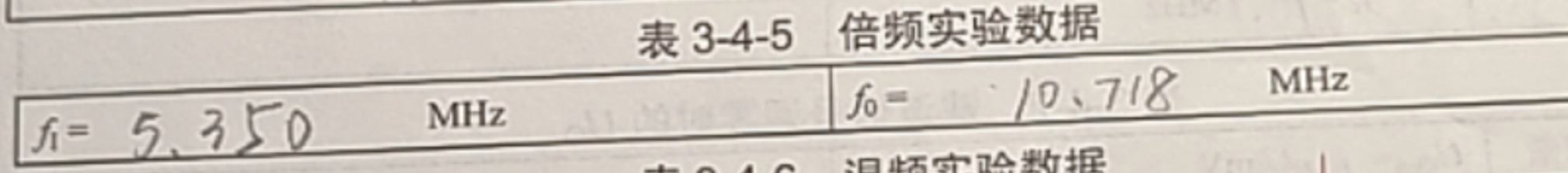

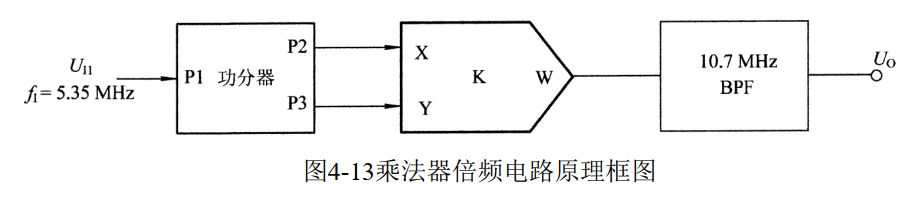

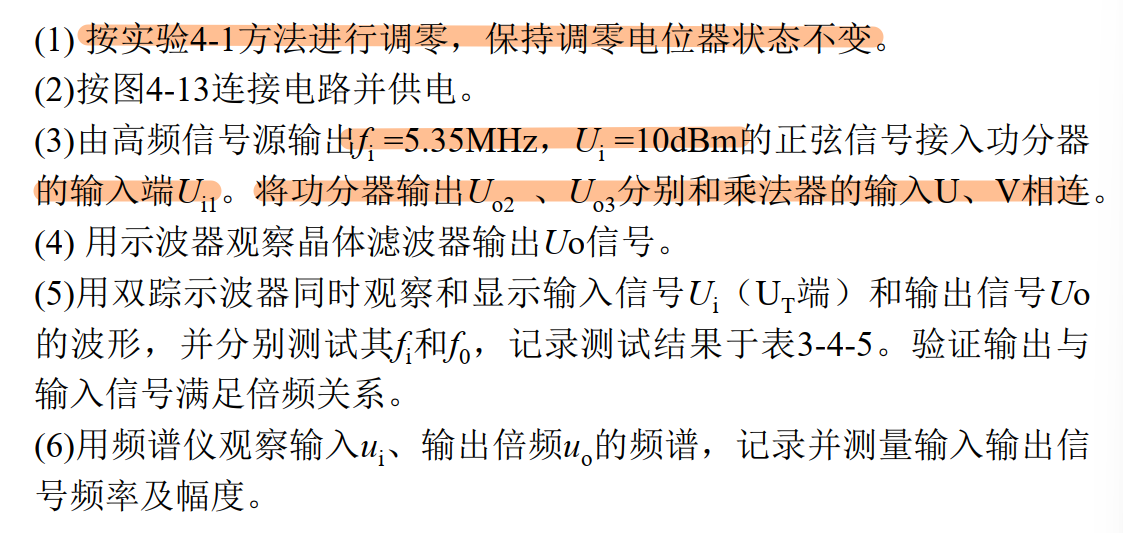

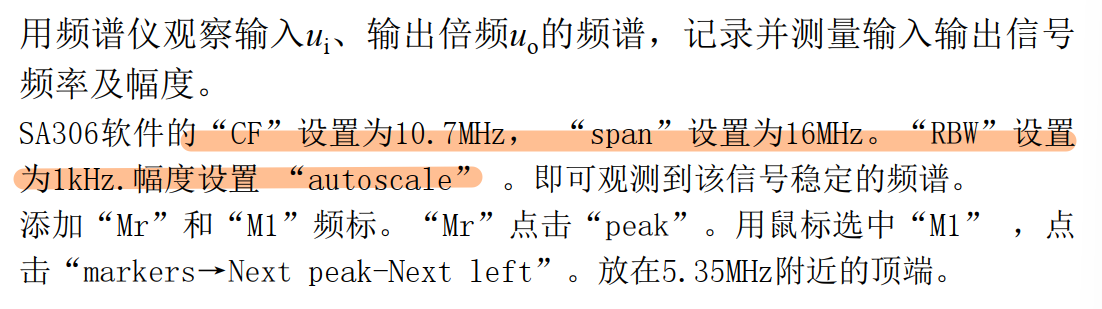

4.4 倍频

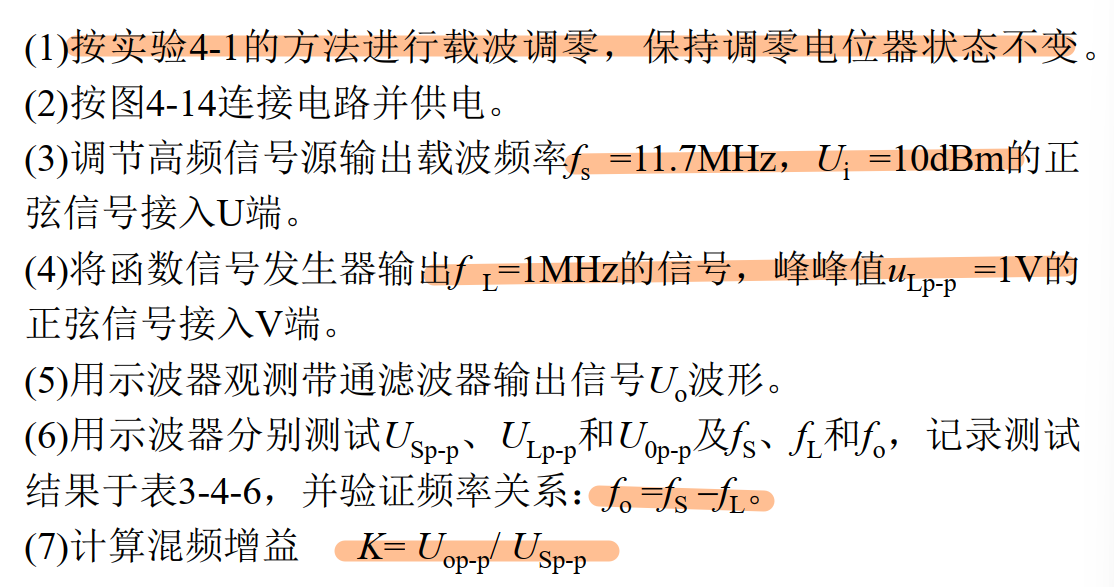

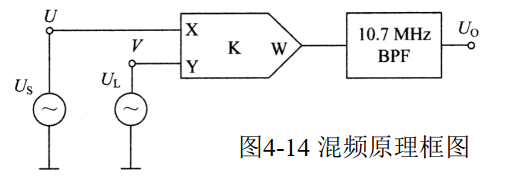

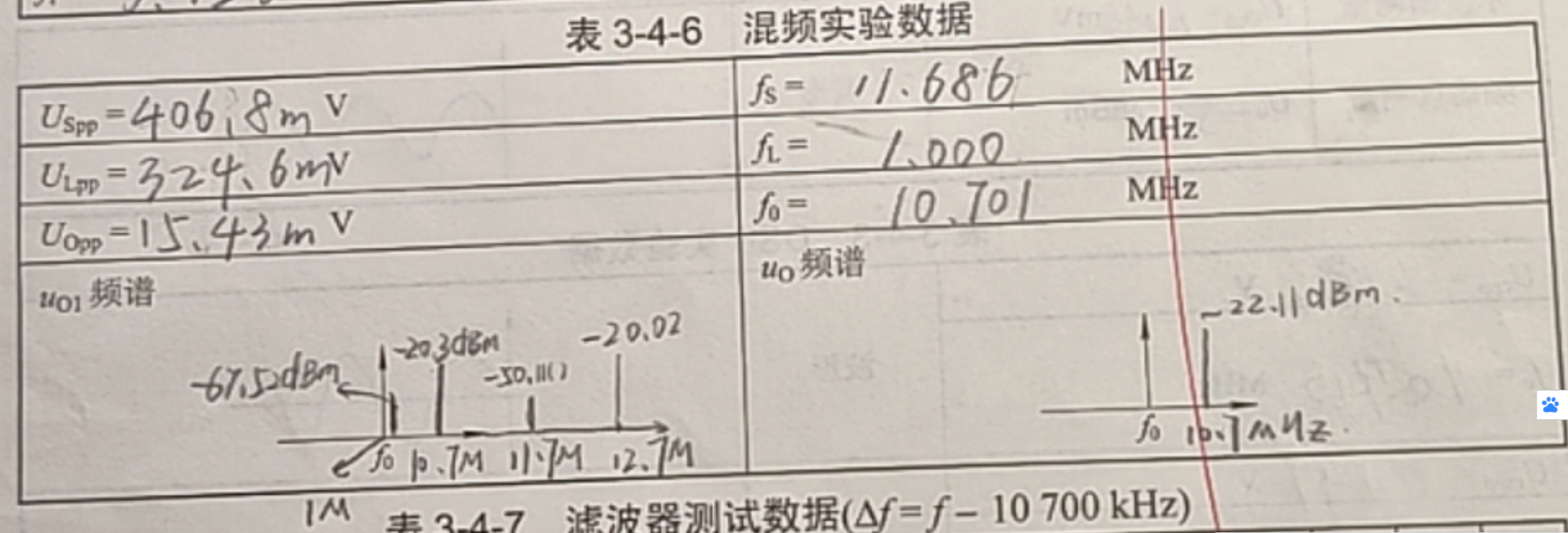

4.5 混频

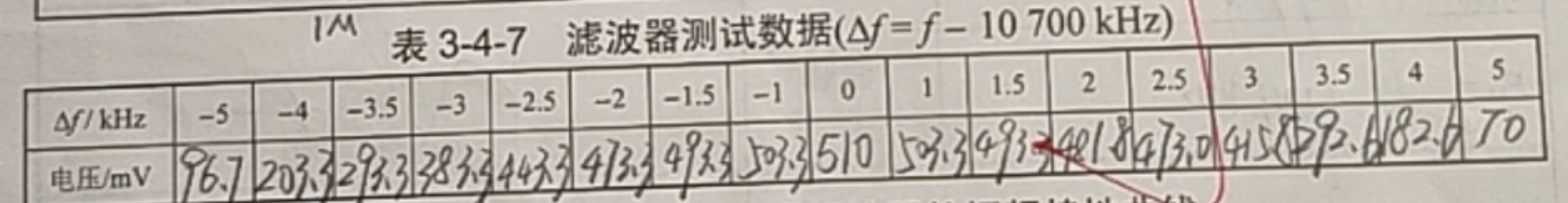

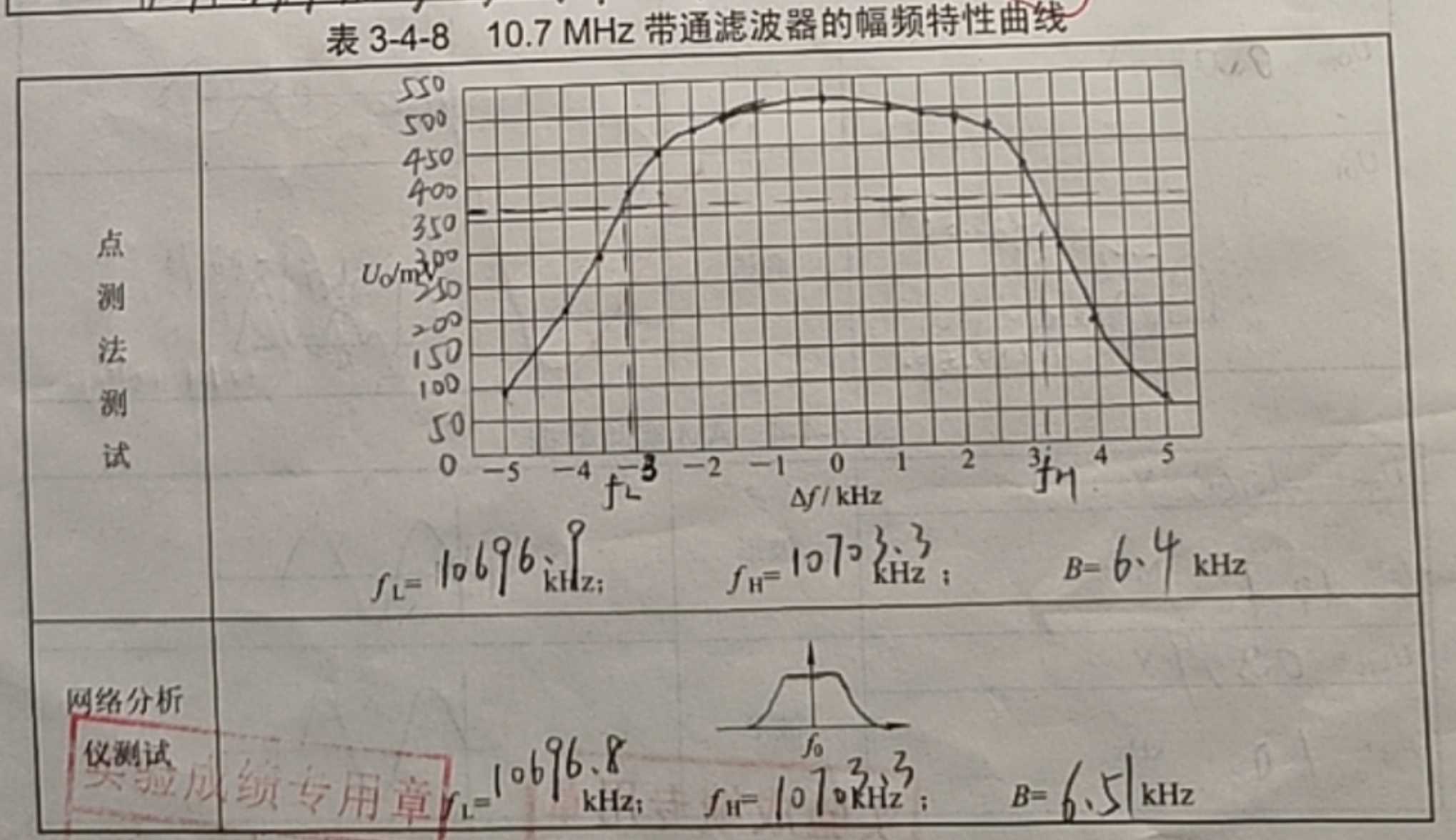

4.6 晶体滤波器的测试

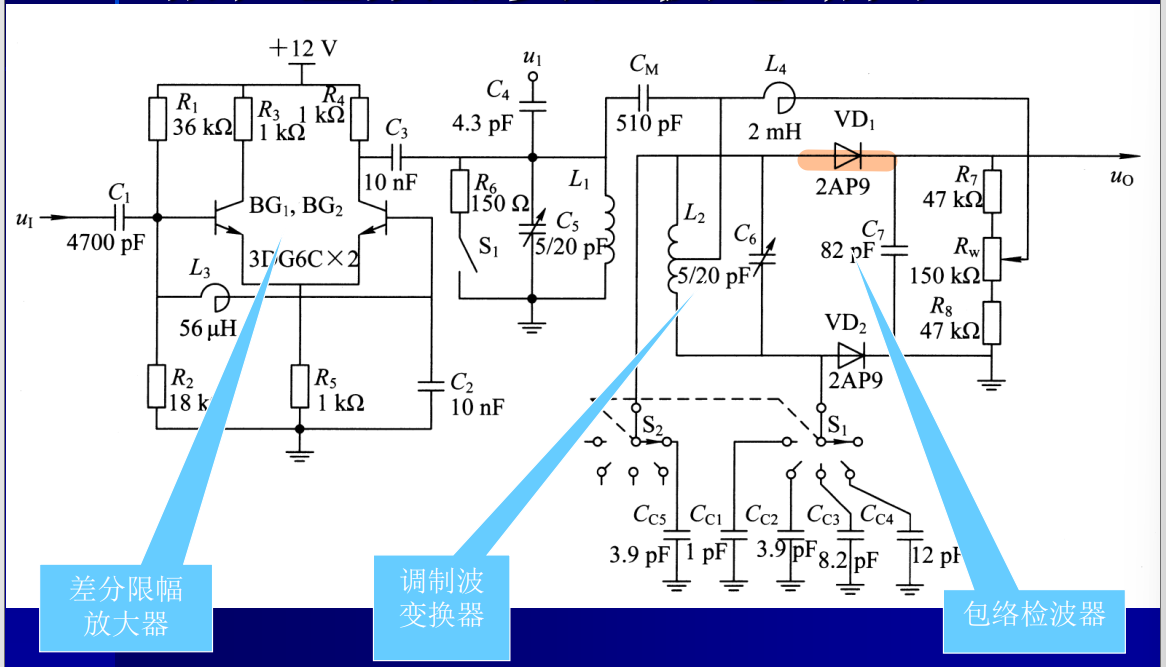

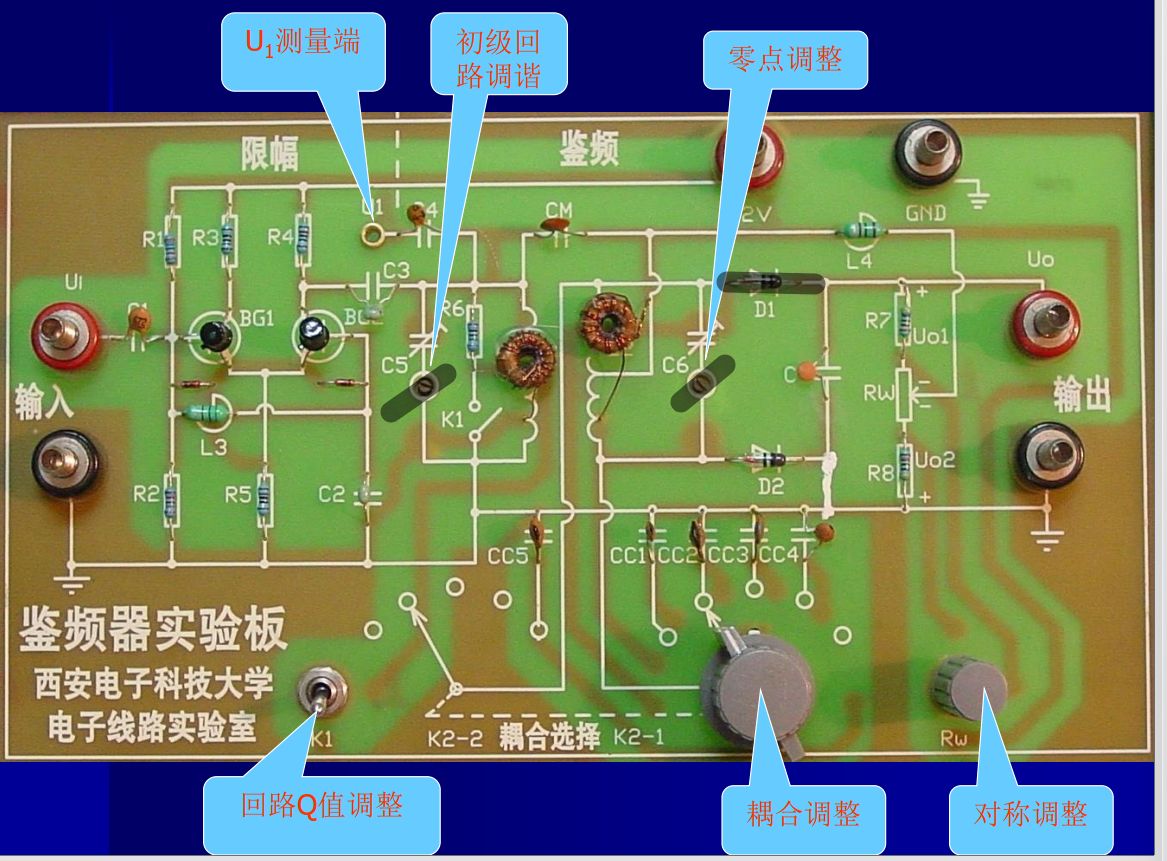

五.相位鉴频器实验

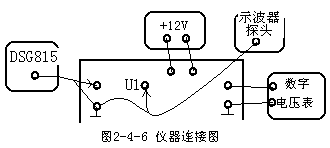

5.1 点测法测量鉴频特性

K1置断（向下）、 W1置中间， “耦合选择”置2位（Cc2）

（1）此时信号源输出载波有效值Us=50mV(-13dBm)， fs=6MHz信号。

（2）先调次级回路，调节 C6使示波器指示达到最大值。再调初级回路电容C5，使示波器指示达到最大值。去掉示波器探头，这就认为鉴频器初级回路基本调好。

（3）把DGS815输出信号增加到0dBm（即限幅电平以上），调次级回路电容C6，使数字电压表显示的Uo为零。 此零位必须是电压达到灵敏度变化范围内的零点，在此零点左右改变C6、 Uo应有正负符号的变化。 就认为次级回路已基本调好。

（4）在6MHz左右改变DSG815的输出信号的频率，观察数字电压表显示正负最大值是否基本对称，若显示基本相等，中心频率输出又是零值，则可以测量鉴频特性。否则，可适当调节Rw，使Uo正负最大值的绝对值基本相等（ Rw的改变会改变3.中的 C6零点，故W1和C6应反复调节数次），方可测量鉴频特性。

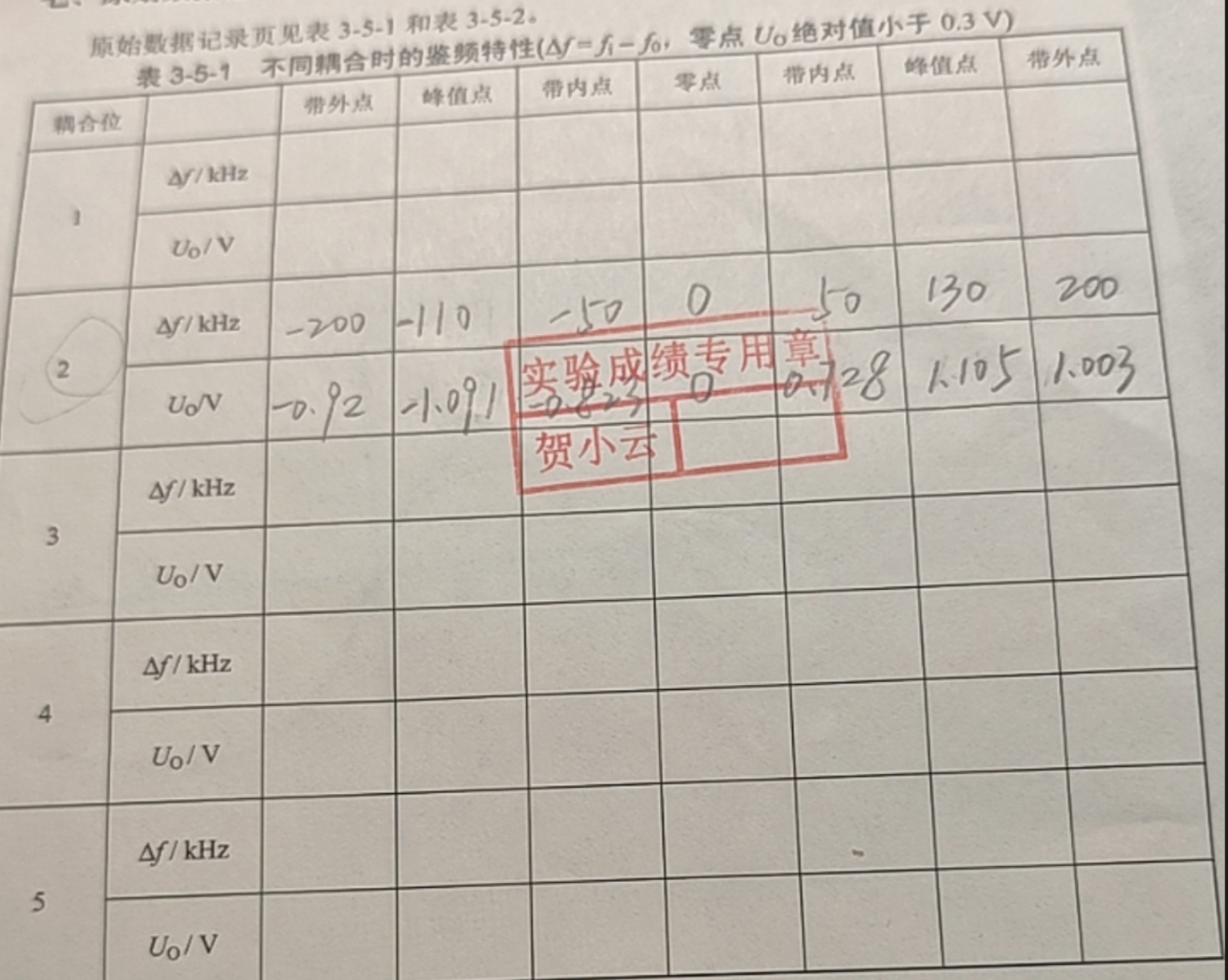

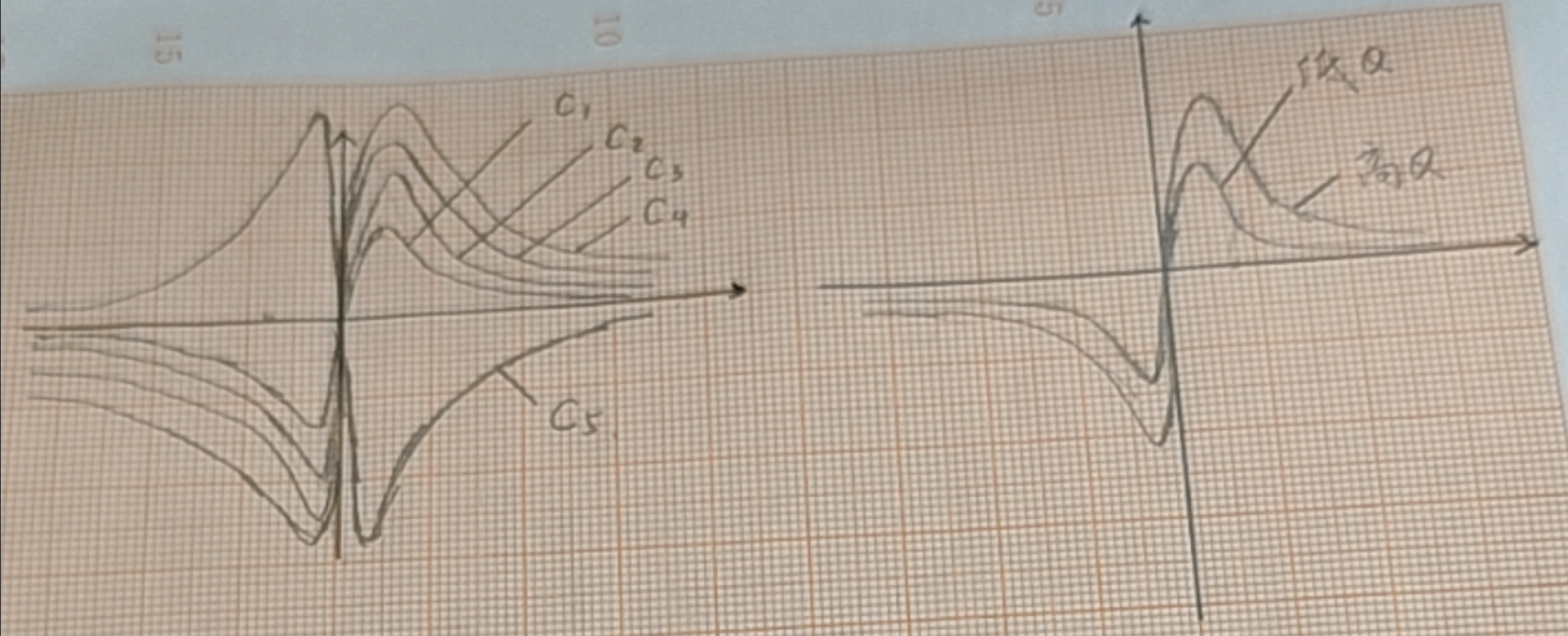

（5）测量鉴频特性：每改变一次信号的频率，数字电压表就显示一个相应的输出电压U0，即得“耦合2位” 的鉴频特性（不得少于7点,分布如图）。
