随着互联网的普及，网上图书销售系统已成为人们购买图书的重要渠道。一个高效、易用的网上图书销售系统不仅方便用户购书，还能帮助管理员轻松管理图书、用户和订单。

一、类图概述

类图是UML（统一建模语言）中用于展示系统静态结构的工具。它通过类、属性、方法以及类之间的关系，清晰地描绘出系统的架构。

二、核心类解析

1. User（用户）

属性：
- userId：用户唯一标识
- username：用户名
- password：用户密码
- email：用户邮箱
- address：用户地址
方法：
- placeOrder()：下单

2. Admin（管理员）

属性：
- adminId：管理员唯一标识
- adminName：管理员姓名
- password：管理员密码
方法：
- manageUsers()：管理用户
- manageBooks()：管理图书
- manageOrders()：管理订单

3. Authentication（认证）

属性：
- authId：认证唯一标识
方法：
- authenticate(user, password)：认证用户

4. Order（订单）

属性：
- orderId：订单唯一标识
- userId：用户ID
- orderDate：订单日期
- totalAmount：总价
- status：订单状态
方法：
- addItem(item)：添加订单项
- calculateTotal()：计算总价

5. OrderItem（订单项）

属性：
- itemId：订单项唯一标识
- bookId：图书ID
- quantity：数量
- price：价格

6. Payment（支付）

属性：
- paymentId：支付唯一标识
- orderId：订单ID
- paymentMethod：支付方式
- paymentDate：支付日期
- amount：支付金额
方法：
- processPayment()：处理支付

7. Book（图书）

属性：
- bookId：图书唯一标识
- title：书名
- author：作者
- publisher：出版社
- isbn：ISBN号
- price：价格
- stock：库存
方法：
- addReview(review)：添加评论

8. Review（评论）

属性：
- reviewId：评论唯一标识
- bookId：图书ID
- reviewer：评论者
- content：评论内容
- rating：评分
- reviewDate：评论日期

三、类之间的关系

1. User 和 Order

关系：一个用户可以有多个订单（一对多关系）。
方法：用户通过placeOrder()方法创建订单。

2. Order 和 OrderItem

关系：一个订单可以包含多个订单项（一对多关系）。
方法：订单通过addItem(item)方法添加订单项。

3. Order 和 Payment

关系：一个订单对应一个支付（一对一关系）。
方法：支付通过processPayment()方法处理订单支付。

4. Admin 和 User、Book、Order

关系：管理员管理用户、图书和订单（一对多关系）。
方法：管理员通过manageUsers()、manageBooks()、manageOrders()方法进行管理。

5. Book 和 Review

关系：一个图书可以有多个评论（一对多关系）。
方法：图书通过addReview(review)方法添加评论。

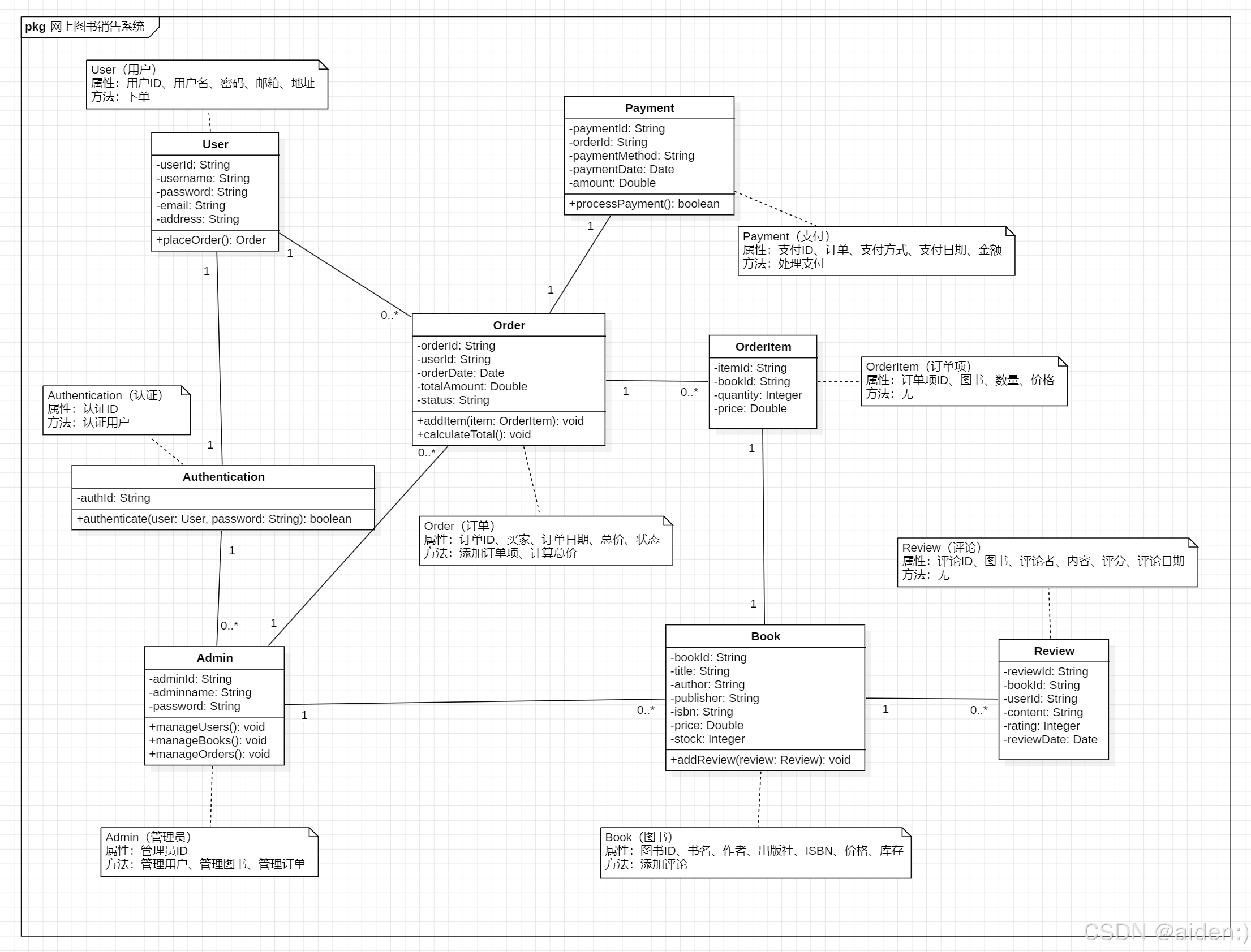

四、UML类图的绘制

五、系统工作流程

用户注册与登录：
- 用户通过authenticate()方法登录系统。
- 新用户可以通过注册功能创建账户。
浏览与下单：
- 用户浏览图书，选择感兴趣的图书。
- 用户通过placeOrder()方法下单，系统创建订单。
订单管理：
- 订单通过addItem(item)方法添加图书。
- 系统通过calculateTotal()方法计算订单总价。
支付处理：
- 用户选择支付方式，系统通过processPayment()方法处理支付。
评论与反馈：
- 用户购买图书后，可以通过addReview(review)方法添加评论。
管理员管理：
- 管理员通过manageUsers()、manageBooks()、manageOrders()方法管理用户、图书和订单。

总结

通过类图可以清晰地看到网上图书销售系统的静态结构和各类组件之间的关系。。无论是用户端的便捷操作，还是管理员端的高效管理，类图都为我们提供了一个全面的视角。
