习题库老师与学生之间UML类图

目录

一、类图

二、问题背景

三、类图设计逻辑

实体类及属性：

类间关系：

设计细节：

四、类图实现

五、总结

---



在软件开发中，类图是一种重要的结构化表示法，用于展示系统中的类及其相互关系。本文以一个习题库系统为例，分析如何通过类图设计满足系统功能需求。

一、类图

        类图是UML（统一建模语言）中的一种图形化工具，用于描述系统中的类、属性、方法以及类之间的关系（如关联、继承、依赖等）。它帮助开发者清晰地理解系统的结构和功能。

二、问题背景

        在一个习题库系统中，教师可以编写习题及标准答案，将习题加入题库或组成作业布置给学生。学生可以完成作业或从题库中选择习题练习。教师可以检查学生的作业，学生可以在答案公布后核对练习。

三、类图设计逻辑

1. 实体类及属性：

   • Teacher（教师）：包含教师ID、姓名、教授科目。

   • Student（学生）：包含学生ID、姓名、年级、班级。

   • Homework（作业）：包含作业ID、名称、教师ID、截止日期。

   • Exercise（习题）：包含习题ID、内容、难度、科目、教师ID。

   • Answer（答案）：包含答案ID、习题ID、标准答案。

   • ExerciseBank（习题库）：包含习题库ID、名称、科目。

   • QuestionBoard（答题板）：包含答题板ID、创建时间、备注、学生答案。

2. 类间关系：

   • 教师与作业：1对多（教师布置多份作业）。

   • 教师与习题：1对多（教师创建多道习题）。

   • 作业与习题：多对多（作业包含多道习题，习题可被多份作业使用）。

   • 作业与答题板：1对多（作业对应多个答题板）。

   • 学生与答题板：1对多（学生提交多个答题板）。

   • 习题与答案：1对1（习题对应一个标准答案）。

   • 习题与习题库：多对多（习题属于多个习题库）。

3. 设计细节：

   • 通过习题库管理习题，支持教师和学生查找和使用。

   • 答题板记录学生答案，便于教师检查和学生核对。

   • 可扩展功能：增加评分、通知等类以支持更复杂需求。

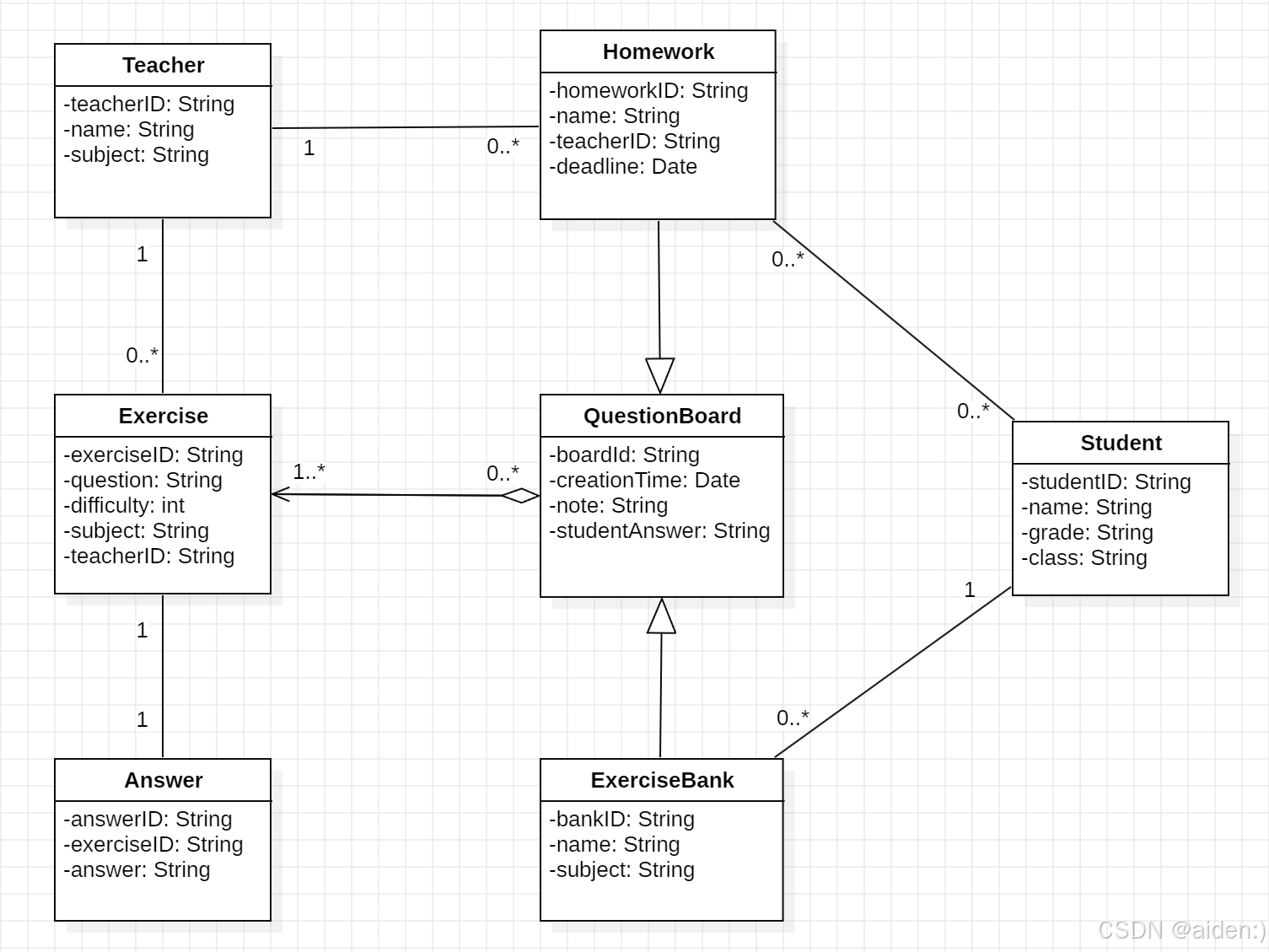

四、类图实现

 绘制的过程中注意类与类之间的对应关系。例如是多对多一对多啊，还是泛化关系等。

五、总结

        类图清晰地表达了习题库系统的核心结构和功能需求。通过合理设计类及其关系，系统能够支持教师编写习题、布置作业，学生完成作业和练习，以及答案核对等功能。类图不仅帮助开发者理解系统逻辑，还为后续的编码和维护提供了清晰的蓝图。
