我不理解的就是 为什么会钳位

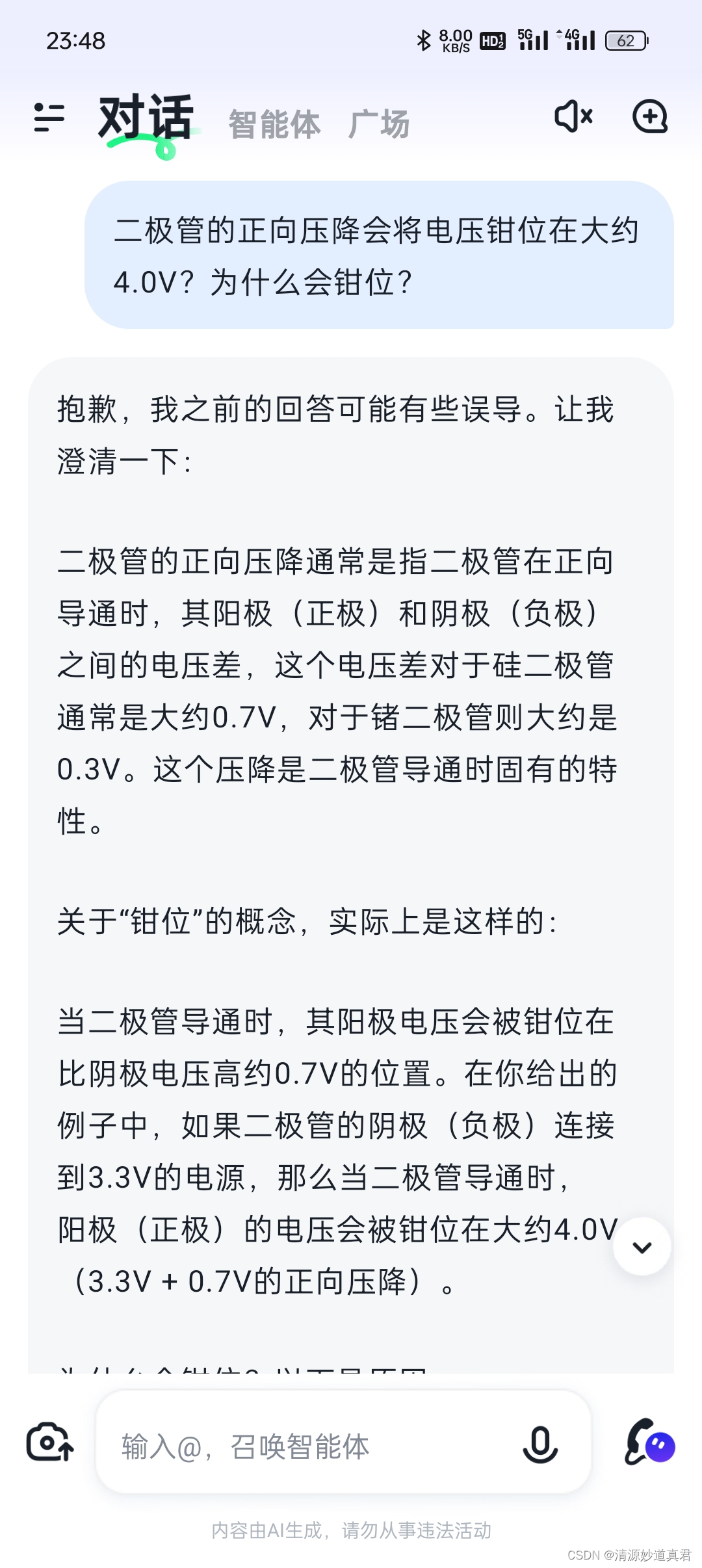

一个24v的电源，串联两个电阻，电阻都是1k欧，然后在两个电阻中间，接一根导线出来串联接一个二极管正极，二极管的正向导通电压是0.7v，二极管负极接3.3v，这个时候二极管能钳位的电压是好多？ 钳位电压4.0v

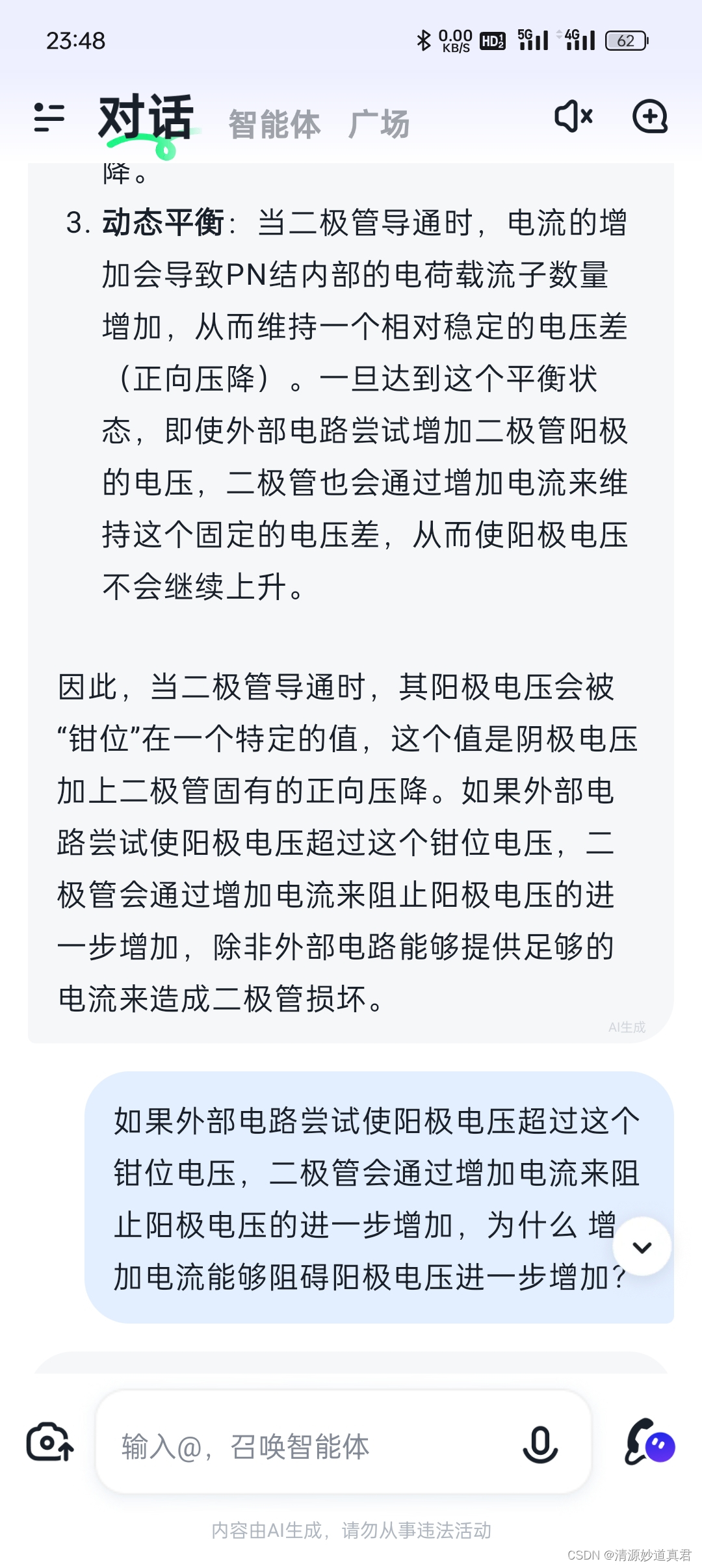

多的电压被二极管以电流形式消耗了






电路设计时：TVS 管的最大钳位电压 VCMAX 应不大于电路的最大允许安全电压
weixin_66642980的博客
12-24 2483
在上述TVS管中，TVS3V3A和TVS3V3B的V_C均低于传感器的最大允许电压3.6V，而TVS3V3C的V_C为3.8V，略高于允许值。考虑到TVS3V3A的I_PP为20A，远高于预期的瞬态电流5A，而TVS3V3B的I_PP为10A，更接近预期电流，我们可能会倾向于选择TVS3V3B，因为它提供了足够的保护，同时减少了电路中不必要的过度设计。选择TVS管后，我们需要在实际电路中进行测试，以确保在瞬态事件发生时，TVS管能够有效地钳制电压，并且电路中的所有元件都未受到损害。
