一、实验目的

        本实验旨在通过使用STM32F103ZET6单片机实现串口通信，加深对STM32单片机串口通信原理及操作的理解，并掌握串口通信在嵌入式系统中的应用。

二、实验原理

        串口通信是一种通过串行数据线进行数据传输的通信方式。STM32F103ZET6单片机具有多个串口模块，其中USART（通用同步/异步收发传输器）模块可以用于串口通信。USART包含了发送和接收数据的寄存器、波特率发生器、时钟控制等功能。

        在STM32F103ZET6串口通信中，需要配置串口的参数，包括波特率、数据位、停止位、校验位等。然后通过编程控制串口发送和接收数据，实现单片机与其他外部设备（如电脑）之间的数据传输。

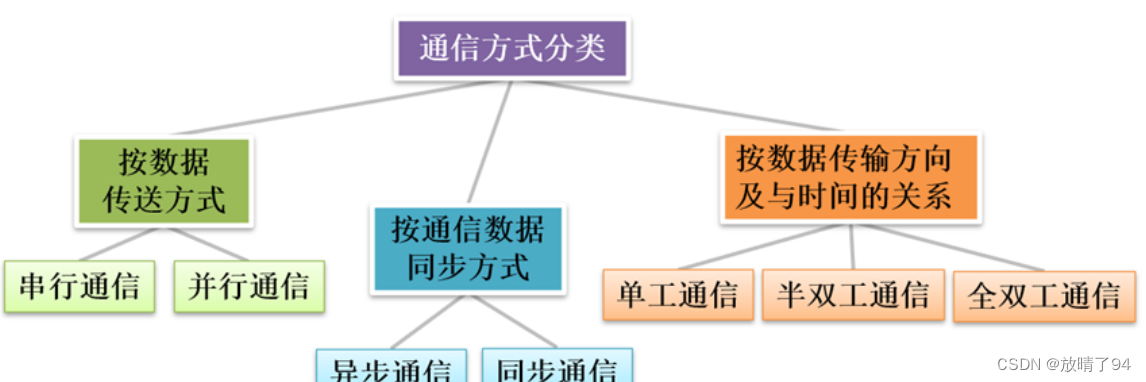

2.1通信的两种方式：

2.1.1并行通信

   -传输原理：数据各个位同时传输。
   -优点：速度快
   -缺点：占用引脚资源多

2.1.2串行通信

  -传输原理：数据按位顺序传输。
  -优点：占用引脚资源少
  -缺点：速度相对较慢

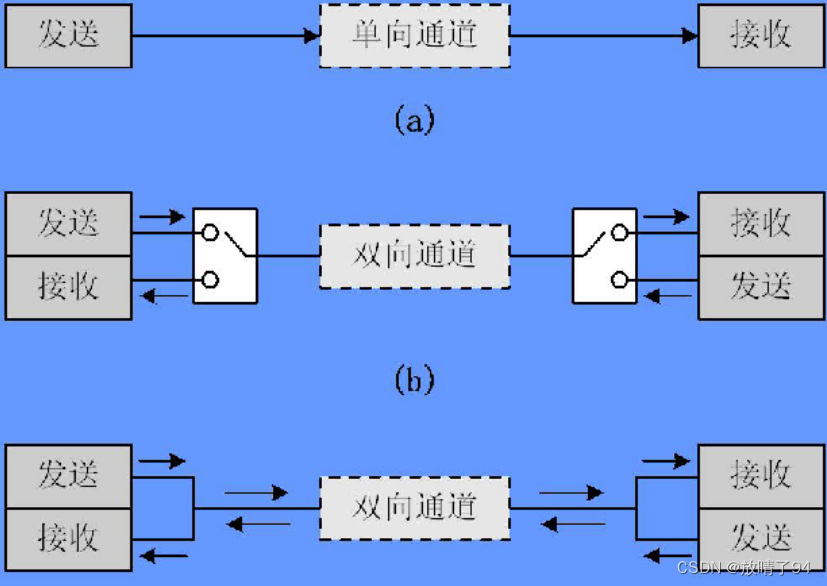

2.2串行通信分类（按照数据传送方向）

2.2.1单工（a）：
        数据传输只支持数据在一个方向上传输

2.2.2半双工（b）：
        允许数据在两个方向上传输，但是，在某一时刻，只允许数据在一个方向上传输，它实际上是一种切换方向的单工通信；

2.2.3全双工（c）：
        允许数据同时在两个方向上传输，因此，全双工通信是两个单工通信方式的结合，它要求发送设备和接收设备都有独立的接收和发送能力。

原文链接：https://blog.youkuaiyun.com/weixin_42645653/article/details/113341598

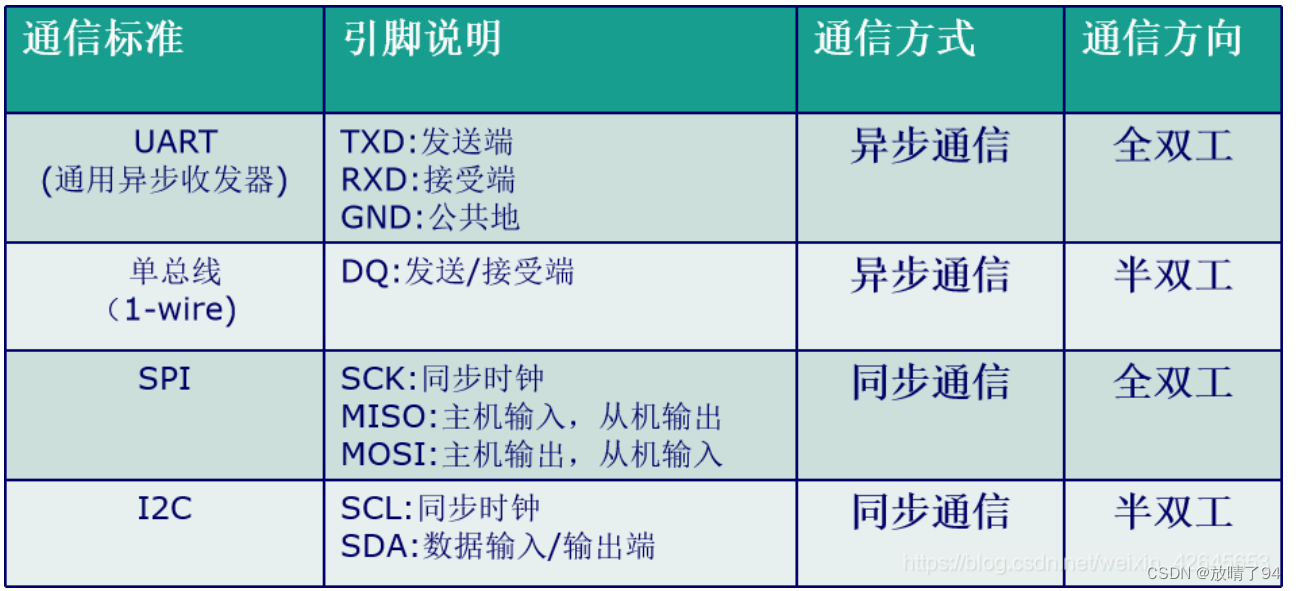

2.3串行通信的通信方式

2.3.1同步通信（带时钟同步信号传输）：

        SPI，IIC通信接口

2.3.2异步通信（不带时钟同步信号传输）：

        UART(通用异步收发器),单总线

2.4 异步串行通信协议

异步串行通信标准的数据帧由起始位、数据位、校验位、停止位四部分组成。数据传输速率为50、75、100、150、300、600、1200、2400、4800、9600、19200和38400波特。

起始位：占一位，位于数据帧的开头，以逻辑“0”表示传输数据的开始。

数据位：要发送的数据，数据长度可以是5～8位。

校验位：占一位，用于检测数据是否有效。

停止位：一帧传送结束的标志，根据实际情况定，可以是1、1.5或2位。

空闲位：数据传输完毕，用“1”表示当前线路上没有数据传输。

原文链接：https://blog.youkuaiyun.com/weixin_52411606/article/details/122738116



三、编程步骤

3.1STM32 USART编程模式

3.1.1轮询模式

        CPU不断地查询I/O设备是否准备就绪，如果准备就绪就发送，否则提示超时错误；会占用CPU的大量时间，效率低。

3.1.2 中断方式

        通过中断请求线，在I/O设备准备就绪时向CPU发出中断请求，CPU中止正在进行的工作转向处理I/O设备的中断事件；中断方式相比轮询方式效率较高。

3.1.3DMA
