第十四届蓝桥杯嵌入式方向省赛题解

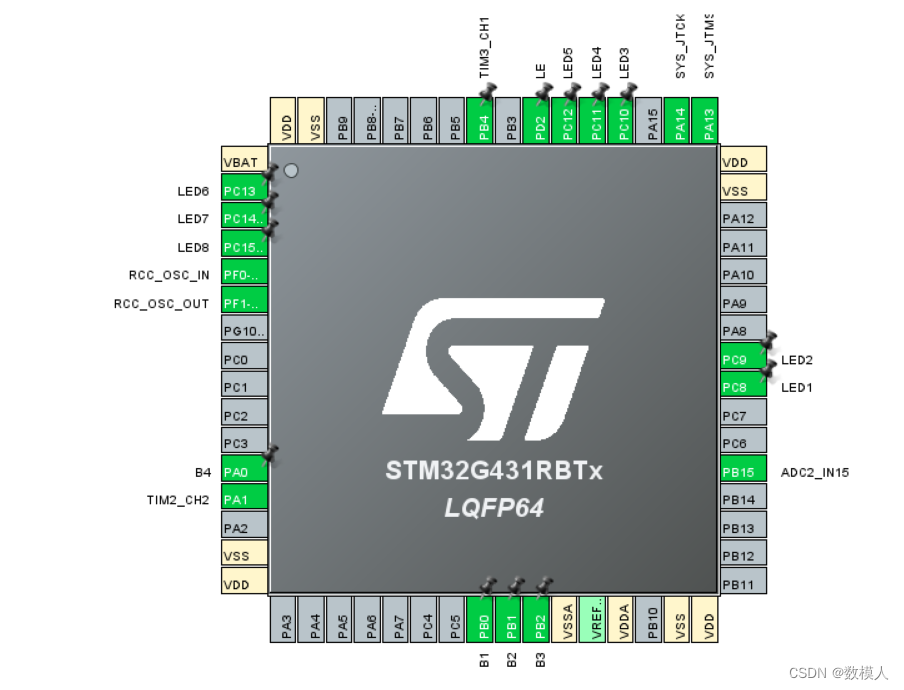

1.CubMx配置

我使用的开发板为 DK117E-G4 蓝桥杯嵌入式竞赛实训平台

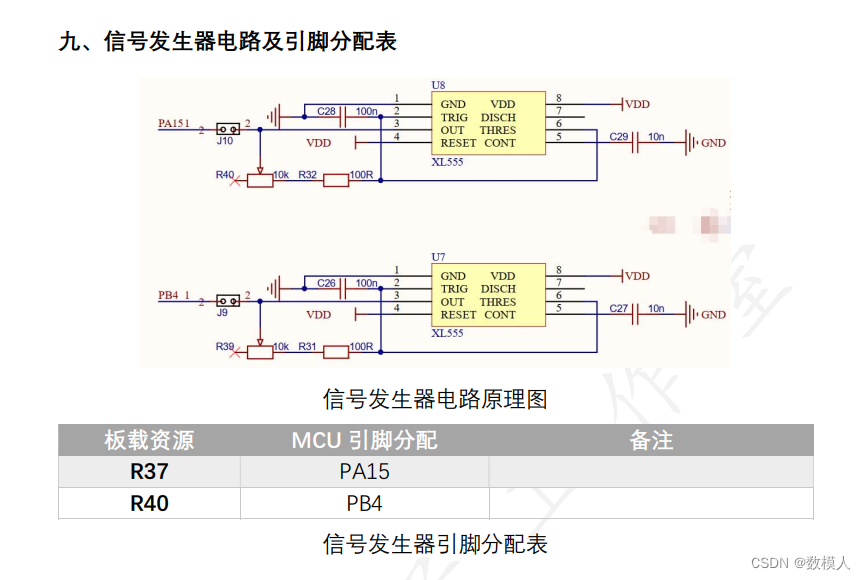

注意PB4连接的是R39,PA14连接的是R40，由于PA7没有频率输入，所以这里采用PB4引脚进行输入捕获。

2.编程思路

1）需要测量的量

2）需要变化的量

3）变化的前提

这里包括非本页面数据不可更改，按键按下5s内数据不可更改，长按2s后数据不可更改。

4）程序执行顺序：测量——触发动作——判断条件——执行，其中测量部分相对独立，后三个步骤需要按照顺序编程。

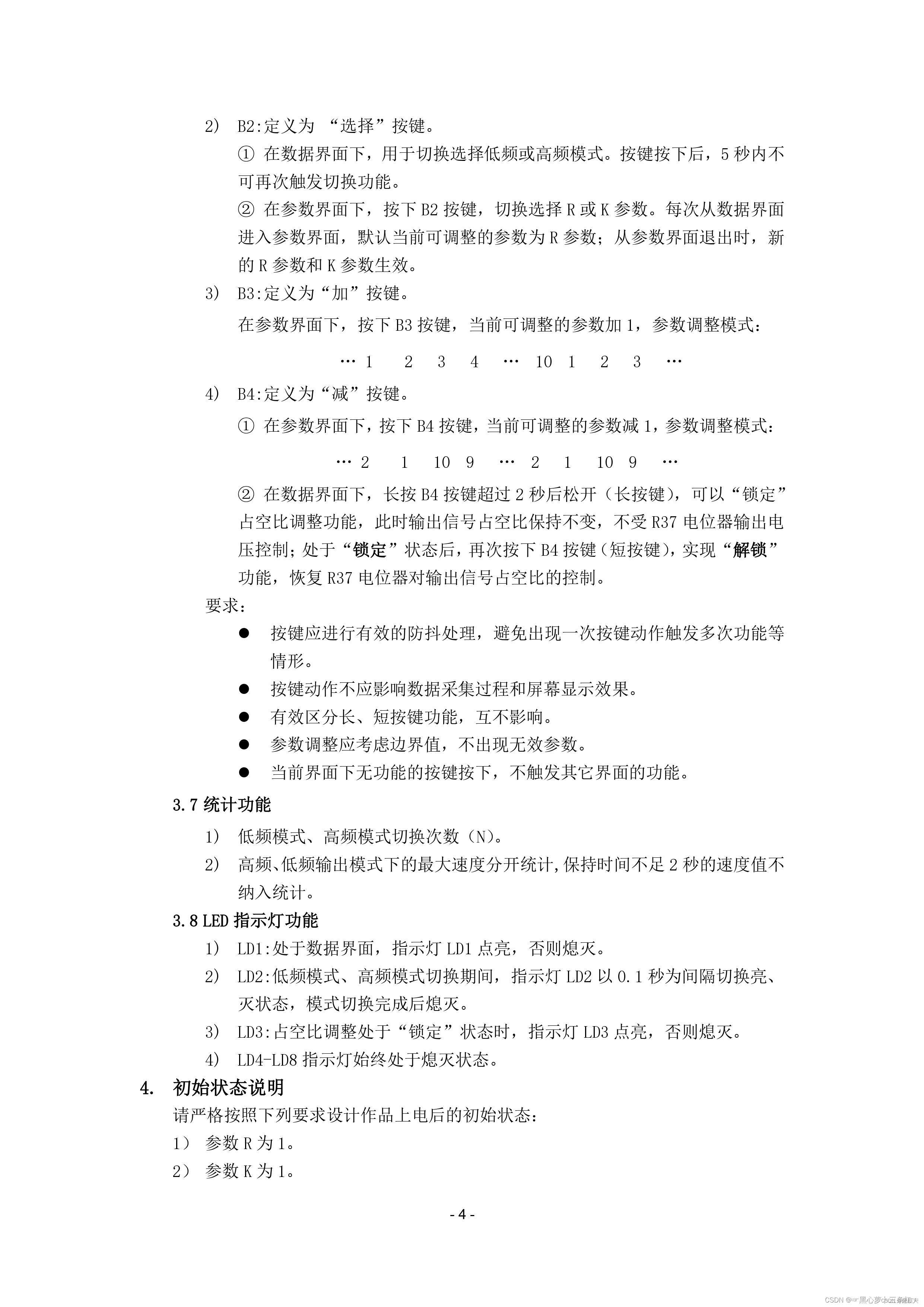

5）难点：按键的特殊功能

3.程序

//用到的全局变量
float voltage; //adc值
float V;
float MH;
float ML;
u32 freq; //频率
u32 f; //重装载值
u8 R=1;  //参数1
u8 K=1;  //参数2
u8 P;   //占空比
u8 N;  //PWM切换次数
u8 Lock; //按键锁定标志
u8 PWM_mode = 'L';
u8 PWM_temmode = 'L';
u32 PWM_CCR; //CCR值，测试程序用
u8 Page;  //页面
u8 Set_Options;  //参数选择
u32 TM3Count;
u32 COUNT;  //测试程序用

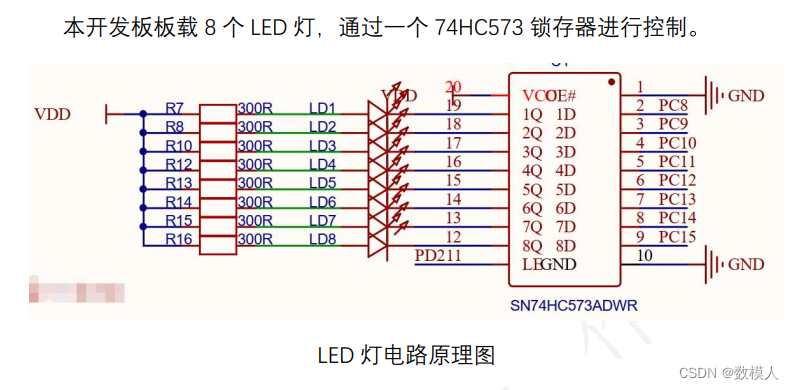

u8 uled;  //LED状态
u32 uwTick_key2;
u32 uwTick_led2;
u32 uwTick_key4;
u32 uwTick_lcd;
u32 uwTick_adc;
u32 uwTick_pwm;

1）测量

//AD采样
void AD_Pro()
{
	if(uwTick-uwTick_adc<200)	return;
