GRE-----通用路由封装协议

GRE（Generic routing encapsulation)通用路由封装是一种隧道协议，能够在IP隧道中封装各种网络层协议的分组，从而创建虚拟点到点链路。GRE隧道并不提供加密服务，默认情况下以明文方式离开，所以通常使用GRE通过IPsec vpn隧道传输动态路由协议数据流。

GRE封装和解封装过程

        设备从连接私网的接口接收到数据包后，检查报文头部中的目的IP地址字段，在路由表中查找出接口，如果发现出接口为隧道接口，则将报文发送给隧道模块进行处理。

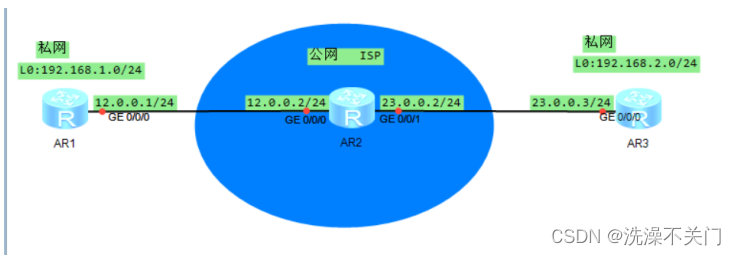

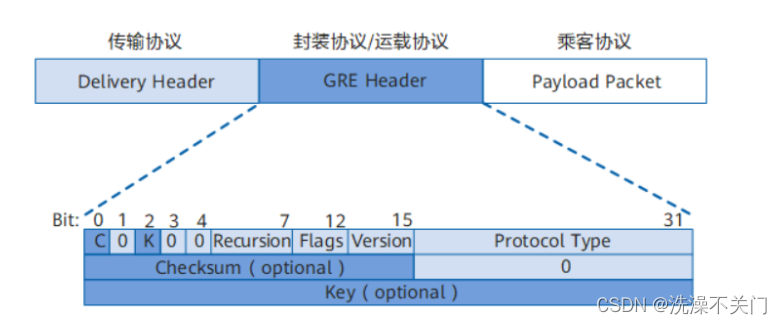

        隧道模块接收到报文后，首先根据乘客协议的类型和当前GRE隧道配置的校验和参数，对报文进行 GRE封装
        然后，设备给报文添加新的传输协议，该协议的源IP就是隧道源地址，目的IP为隧道目的地址。
         最后，设备根据新条件的IP报文头部中的目的地址，在路由表中查找对应的出接口并发送报文。
        接收端设备从连接公网的接口收到报文后，首先分析IP报文头部信息，如果发现协议字段类型值为 47（GRE协议号），表示数据部分由GRE模块进行处理。
        GRE模块去除掉IP报文头部和GRE报文头部，并根据GRE报文头部中的协议类型字段来判断乘客协议内容。从而交给对应模块处理。

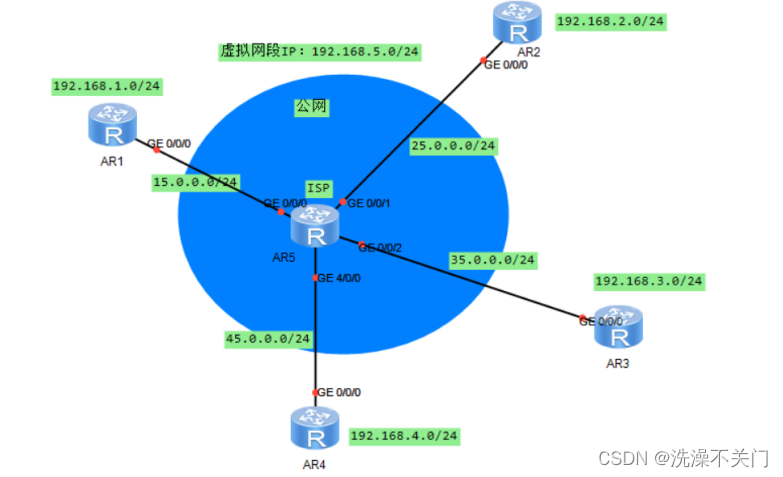

MGRE

MGRE技术全称为多点GRE技术，是基于GRE技术的升级版，GRE技术的弊端很明显，就是只能再两个点之间建立tunnel，如果有多个局域网需要建立自己的通信环境，那么就需要建立多个全互联形式的tunnel隧道，这样就会造成管理上的不方便和资源的占用，因此产生了MGRE技术。

原理

1、中心站点，固定的公有ip地址；
2、tunnel配置完成，所有的分支站点将自己当下的信息发送给HUB，生成映射列表；
3、此时中心站点可以直接和所有的分支站点进行GRE通讯；
4、分支站点间直接GRE，通讯时，需要先到HUB节点，再由HUB转发给分支。

NHRP--下一跳解析协议

hub-spoke架构----中心到节点架构

DSVPN --动态智能vpn

传统的MGRE技术存在的问题。-----分部之间无法直接通讯（源分支无法获取目的分支的公网地址，也就无法建立VPN隧道），导致所有的分支之间的通讯数据只能通过总部HUB设备进行中转，增加了HUB设备的负担。

NHRP映射表
        静态表项
                由网络管理员手工配置
                spoke与hub建立静态的mgre隧道。
        动态表项
                是由NHRP协议动态生成
                hub节点被动获取到spoke节点发送来的注册信息。
                各个spoke节点通过NHRP协议获取到对端的spoke节点的映射关系。
                7200S老化时间

NHRP映射表的建立过程
   1、建立spoke到hub之间的mgre隧道
1）spoke向hub注册请求
                2）hub向spoke注册应答
2、分支间路由学习
             DSVPN支持两种分支间路由学习方式：
1）分支间互相学习路由----非shortcut方式
                        每个分支需要学习到所有对端的路由数据，且下一跳为分支本身。
2）分支路由汇聚到总部----shortcut方式
                        下一跳为hub设备。
3、建立spoke与spoke之间的mgre隧道

spoke与spoke之间的建立mgre隧道过程

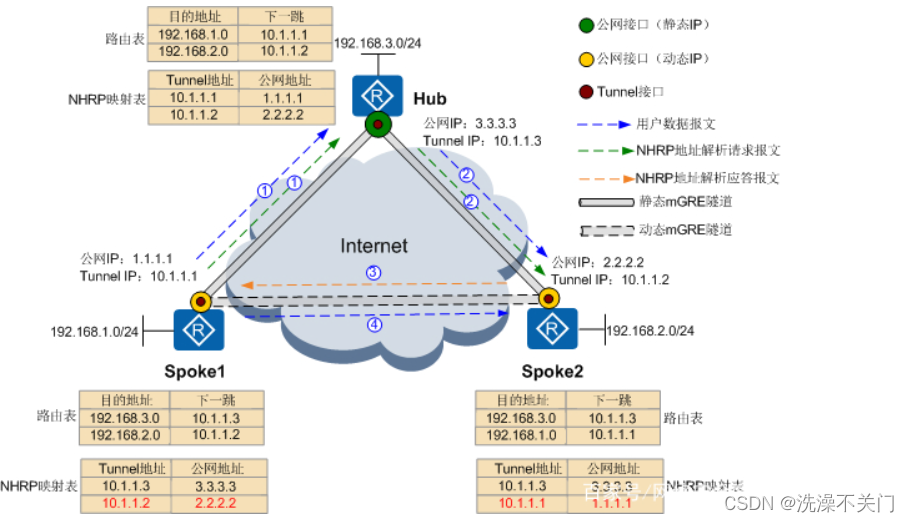

非shortcut方式

当Spoke1下的用户首次访问Spoke2下的用户时，将触发Spoke1与Spoke2之间建立动态mGRE隧道，隧道建立过程如下：

Spoke1收到其下用户发往Spoke2的数据报文后：

根据报文目的地址（192.168.2.0）在路由表中找到下一跳10.1.1.2（Spoke2的Tunnel地址），但在NHRP映射表中没有查找10.1.1.2对应的公网地址，就默认将该数据报文直接转发给Hub。
构建并向Hub发送NHRP地址解析请求报文，请求10.1.1.2对应的公网地址。

Hub收到Spoke1发送的数据报文和NHRP地址解析请求报文后，将报文通过Hub与Spoke2间的mGRE隧道转发给Spoke2。
Spoke2收到NHRP地址解析请求报文后：

从NHRP地址解析请求报文中提取Spoke1的Tunnel地址和公网地址，并将该信息更新到自己的NHRP映射表中。
构建并向Spoke1发送NHRP地址解析应答报文（携带Spoke2的Tunnel地址10.1.1.2和公网地址2.2.2.2）。

Spoke1收到NHRP地址解析应答报文后，从应答报文中提取Spoke2的Tunnel地址和公网地址，更新到自己的NHRP映射表中，Spoke1与Spoke2之间的动态mGRE隧道随即建立。

当Spoke1再次收到其下用户发送给Spoke2的数据报文时，Spoke1根据报文目的地址（192.168.2.0）在路由表中找到下一跳10.1.1.2，再根据10.1.1.2在NHRP映射表中找到公网地址2.2.2.2，即可按照公网地址2.2.2.2将此报文进行mGRE封装后直接发送给Spoke2，不再经过总部Hub

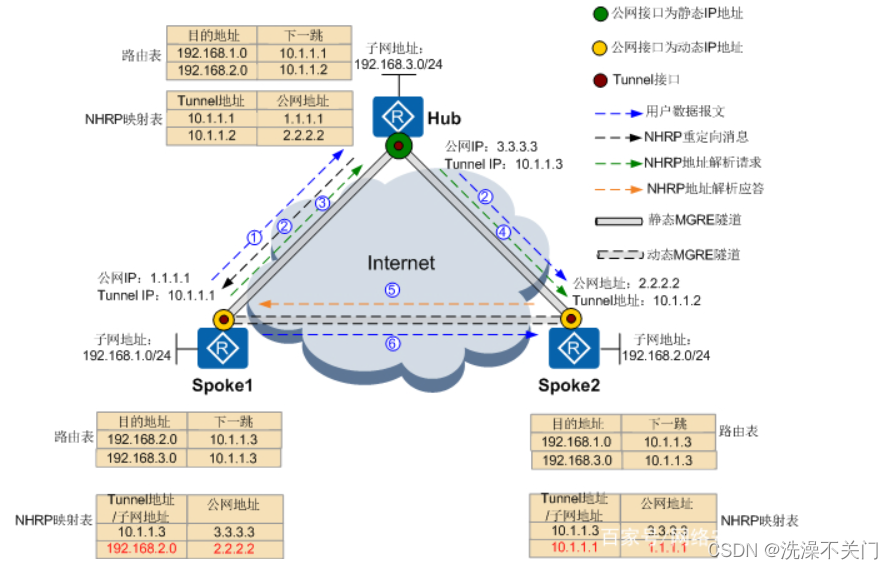

shortcut方式

当Spoke1下的用户首次访问Spoke2下的用户时，将触发Spoke1与Spoke2之间建立动态mGRE隧道，隧道建立过程如下：

Spoke1收到其下用户发往Spoke2下用户的数据报文后，根据报文目的地址（192.168.2.0）在路由表中找到下一跳10.1.1.3（Hub的Tunnel地址），并在NHRP映射表中找到10.1.1.3对应的公网地址3.3.3.3（Hub的公网地址），就将数据报文转发给Hub。
Hub收到Spoke1转发的数据报文后：

将此报文通过Hub与Spoke2间的mGRE隧道转发给Spoke2。
检查发现接收和发送数据报文的Tunnel接口属于同一个NHRP域，就构建并向Spoke1发送NHRP重定向报文（携带Hub的Tunnel地址和公网地址，以及需要解析的数据报文的目的地址192.168.2.0）。

Spoke1收到NHRP重定向报文后，构建并向Hub发送NHRP地址解析请求报文（携带Spoke1的Tunnel地址10.1.1.1和公网地址1.1.1.1，以及需要解析的数据报文的目的地址192.168.2.0）。
Hub收到NHRP地址解析请求报文后转发给Spoke2处理。
Spoke2收到NHRP地址解析请求报文后：

从NHRP地址解析请求中提取Spoke1的Tunnel地址和公网地址，并将该信息更新到自己的NHRP映射表中。
构建并向Spoke1发送NHRP地址解析应答报文（携带Spoke2的子网地址192.168.2.0、Spoke2的Tunnel地址10.1.1.2和公网地址2.2.2.2）。

Spoke1收到NHRP地址解析应答报文后，从应答报文中提取Spoke2的子网地址和公网地址，更新到自己的NHRP映射表中，Spoke1与Spoke2之间的动态mGRE隧道随即建立。

当Spoke1再次收到其下用户发送给Spoke2的数据报文时，Spoke1根据报文目的地址（192.168.2.0）查找NHRP映射表，找到Spoke2的公网地址2.2.2.2，即可根据公网地址2.2.2.2将此报文进行mGRE封装后直接发送给Spoke2，不再经过总部Hub。
