三层交换机配置

期末复习：

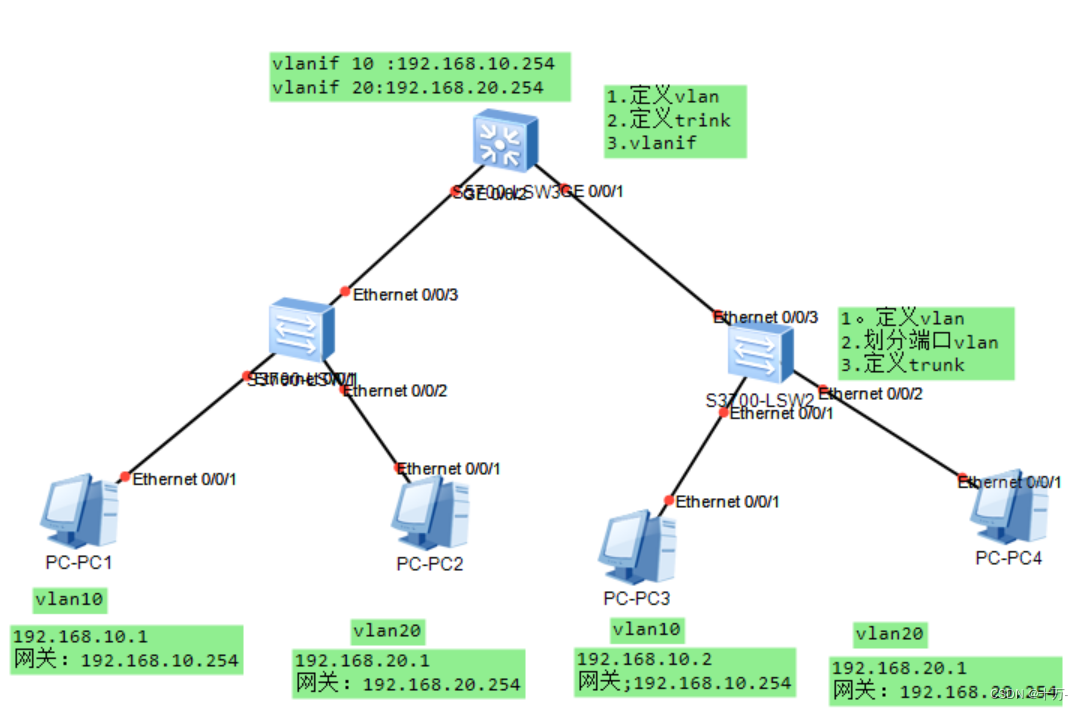

拓扑结构：

命令：

1.先把PC端的IP地址和子网掩码配置好

2.在第二层的交换机配置vlan

具体配置命令：

进入系统试图：system

配置vlan（批量配置vlan）：vlan batch 10 20

配置接口类型：先进入接口，然后配置接口类型，port link-type access

配置接口的缺省vlan：port default vlan 10，然后另一个接口也是同样命令

第二台交换机也是同样配置

配置Trunk口：进入接口，port link-type trunk

配置trunk接口加入指定vlan(加入全部)：port trunk allow-pass vlan all

3.在第三层交换机配置

具体命令：

先识别所有vlan：vlan batch 10 20

进入二层交换机的各个接口配置trunk口：port link-type trunk

port trunk alloe-pass vlan all

然后另一个接口也是同样配置trunk口

给不同pc端配置网关:

进入valn10：interface valnif 10

配置IP地址:ip address 192.168.10.254 24

进入valn20： interface valnif 20

配置IP地址：ip address 192.168.20.254 24

查看路由表:ip routing-table

最后就可以ping通各个交换机了

---------------------------------------------------------------------

基本配置命令：

配置设备名称为R2：sysname R2

查看当前配置信息：display current-configuration

静态路由分配：ip route-static 【目标网段】 【子网掩码】【下一跳】
