ICN6202是MIPI转单路LVDS视频转换芯片

ICN6202是MIPI转单路LVDS视频转换芯片

ICN6202是一个桥接芯片，它接收MIPI DSI输入并发送LVDS输出。支持MIPI定MIPI DSI支持4通道，每通道最高1Gbps，总输入带宽最高4Gbps，:义的ULPS (超低功耗状态)。ICN6201对MIPI数据包进行解码

LVDS输出18或24位像素，25MHz至154MHz，采用VESA或JEIDA格式。ICN6201/02支持视频分辨率高达FHD (1920x1080) 和WUXGA (1920x1200)。ICN6202采用OFN40封装。

·支持MIPI D-PHY版本1.00和MIPI DSI版本1.02.00

单通道DSI接收器与一，二，三，四通道可配置，每个通道的运作高达1Gbps的。

接收由DSI定义的18bpp RGB666和24bpp RGB888数据包。

支持MIPI低状态，超低功耗状态，关机模式。

单通道LVDS，输出时钟范围为25MHZ至154MHz。

·LVDS可由MIPI HS时钟或外部参考时钟产生。

。支持LVDS时钟，中心扩展高达2%，调制30KHz~60KHz。

·采用VESA或JEIDA格式的LVDS输出。

LVDS输出引脚顺序可灵活互换。

电源电压:1.8V。

提供I2C从站接口

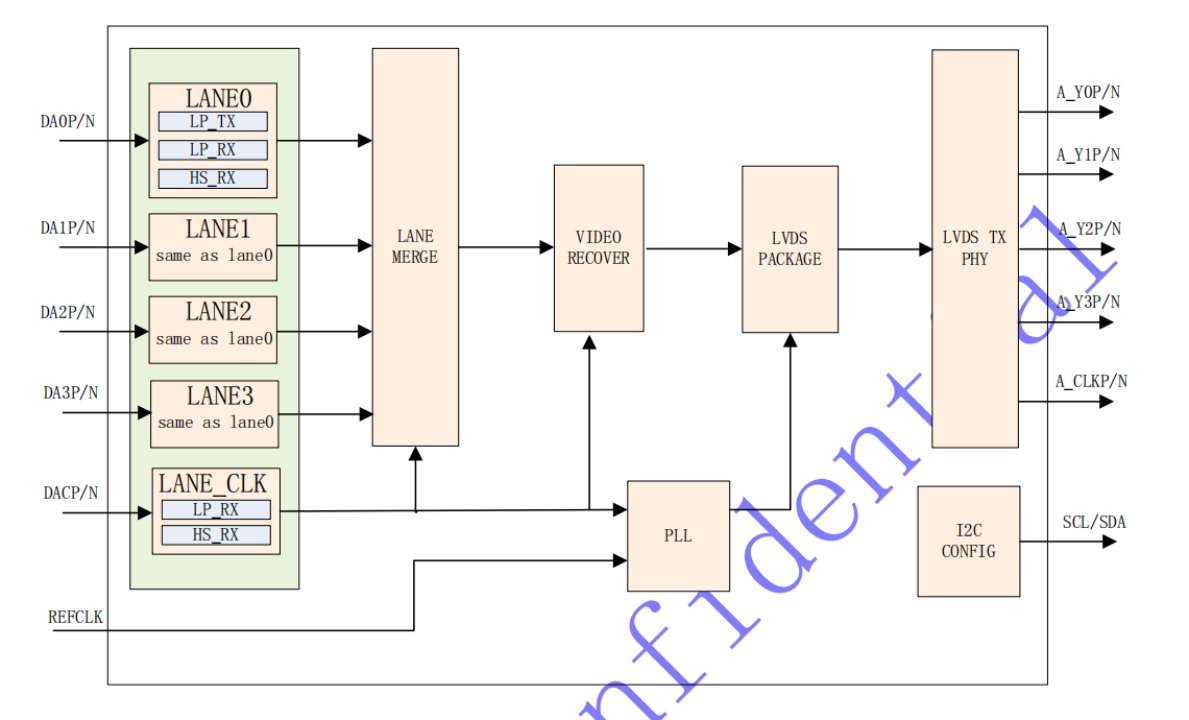

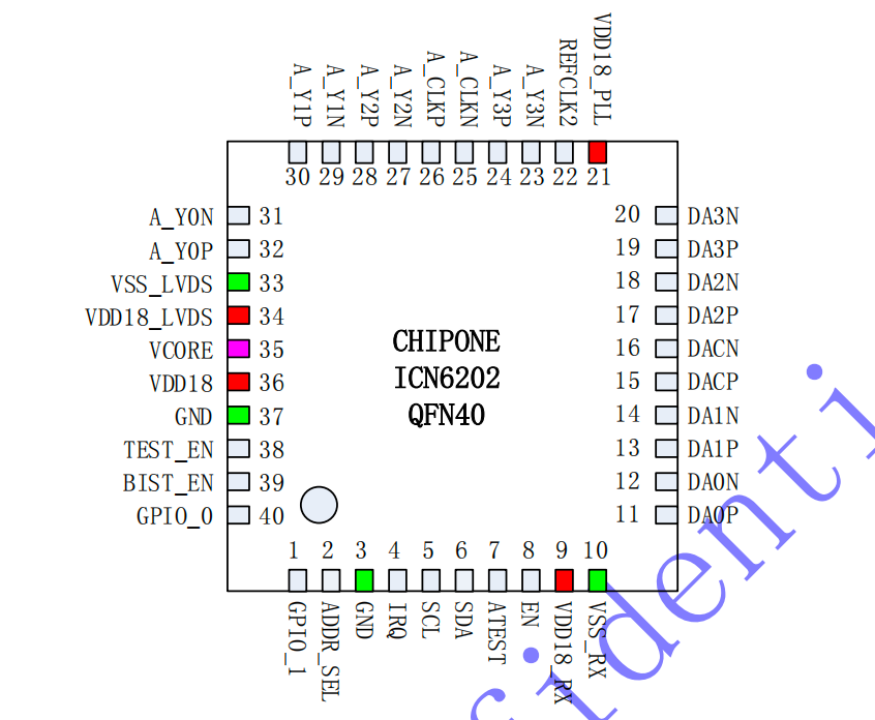

软件包: ICN6202 OFN40引脚与电子垫

DSI视频传输序列

CN6202支持带同步脉冲的非突发模式、带同步事件的非突发模式和突发模式

带同步脉冲的非突发模式·使外设能够精确重建原始视频时序，包括同步脉冲宽度

带同步事件的非突发模式:与上述类似，但不需要精确重建同步脉冲宽度，因此用单个同步事件代替。

突发模式:RGB像素包被时间压缩，在LP模式下的扫描线期间留下更多的时间省电)。

对于所有三个序列，视频帧的第一行将以VSS包开始，所有其他行以VSE或HSS开始。同步数据包在时间上的位置至关重要，因为这会直接影响显示面板的视觉性能，也就是说，LVDS输出视频时序 (HS水平同步和VS垂直同步) 是基千同步生成的。
