YPE-C/PD转MIPO DSI/LVDS转换芯片龙讯LT7911D

最新推荐文章于 2025-11-11 16:23:07 发布
原创 最新推荐文章于 2025-11-11 16:23:07 发布 · 1.7k 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#c语言 #单片机 #开发语言

LT7911D是一款支持DP1.2至MIPI®DSI/CSI转换的高性能芯片，适用于VR及智能手机等显示应用。该芯片支持1至4通道配置，并具备自适应均衡功能，适用于长距离电缆传输。同时，它还支持单/双端口的MIPI®DSI/CSI输出，以及单/双端口LVDS输出。

LT7911D 是一款高性能 DP1.2 至 MIPI®DSI/CSI 芯片，适用于 VR/智能手机/显示应用。
对于 DP1.2 输入，LT7911D 可配置为 1、2、4 通道，还支持通道交换功能。自适应均衡使其适用于长电缆应用，最大带宽高达21.6Gbps。


对于 MIPI®DSI/CSI 输出，LT7911D 具有可配置的单端口或双端口或 MIPI®DSI/CSI，具有 1 个高速时钟通道和 1~4 个高速数据通道，最高工作速率为 1.5Gb/s/通道，可支持高达 12Gbps 的总带宽。LT7911D 支持突发模式 DSI 视频数据传输，还支持灵活的视频数据映射路径。
对于LVDS输出，LT7911D可配置为单端口或双端口。对于2D视频流，相同的视频流可以。映射到两个分离的面板，对于3D视频格式，可以将左侧数据发送到一个面板，右侧数据发送到另一个面板。

LT7911D内置MCU和flash，支持EDID缓冲器。DP/eDP输入检测，自动确定进入省电模式。当LT7911D接收机锁定输入信号，单片机通过MSA寄存器读取恢复的定时参数。来匹配ASSR。当调试链接训练时，DPCD寄存器可以通过系统12C访问。

特性

Type-c
兼容VESA DisplayPort Alt Mode on USE Type-C Standard version1.0
兼容USB电源交付Rev.2.0
兼容USB Type-C V1.1
内置CC控制器，用于插头和方向检测。
一个端口CC用于UFP通信

DP/eDP Receiver
与DisplayPort规范1.2
兼容1.62 gbps, 2.7 gbps, 5.4 gbps
兼容嵌入式显示端口(eDP)规范版本1.4
支持显示端口1、2、4通道
支持HDCP 1.3
支持eDP认证:可选Scramble种子重置
自适应DisplayPort接收机均衡PCB。Eoblo和连接器损耗

单/双端口MIP DSICSI发射机
兼容DCS1.02, D-PHY1.28 DS1.02和csi -2 1.0
时钟通道，每个端口1-4个可配置数据通道
1/2可配置端口
80Mbps-1.5Gbps每个数据通道
数据通道每一半最大64像素重叠
支持非突发和突发视频模式
并排3D支持

单/双端口LVDS发射机
兼容VESA和JEIDA标准
1/2可配置端口
1个时钟通道和4个可配置的数据通道每pon。
支持最大数据速率1.2Gbps/lane
输出颜色深度支持6位和8位
每个端口的视频流复制模式
并排3D支持

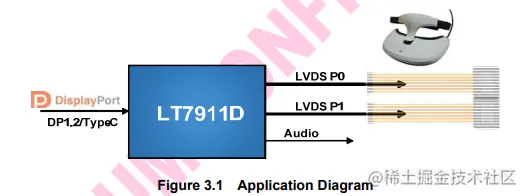

适用范围
移动系统
VR
