一、前言：

众所周知，函数是c语言学习中非常非常重要的一个知识板块。但与此同时，对于初学者来说，函数的学习过程中也会遇到许多令我们感到困惑的地方，例如：

①函数中的局部变量是如何创建的？

②为什么局部变量的值初始化前是随机值？

③函数是怎样传递参数的？顺序如何？

④形参和实参是什么关系？

⑤函数调用是如何实现的？

⑥函数调用结束后如何返回？

这些问题的答案都藏在函数栈帧的创建与销毁之中，接下来让我们开始本篇博客的内容~

二、前置知识补充：

① 寄存器

在讲函数栈帧之前，需要了解一些有关于寄存器的知识。在寄存器中有如：eax，ebx，ecx，ebp，esp 等诸多寄存器，其中 eax，ebx，ecx 为通用寄存器，用于保留临时数据； ebp 和 esp 分别为栈底寄存器和栈顶寄存器，也是函数栈帧所用到的两个主要寄存器。要理解函数栈帧，就必须理解这两个寄存器在其中的作用。

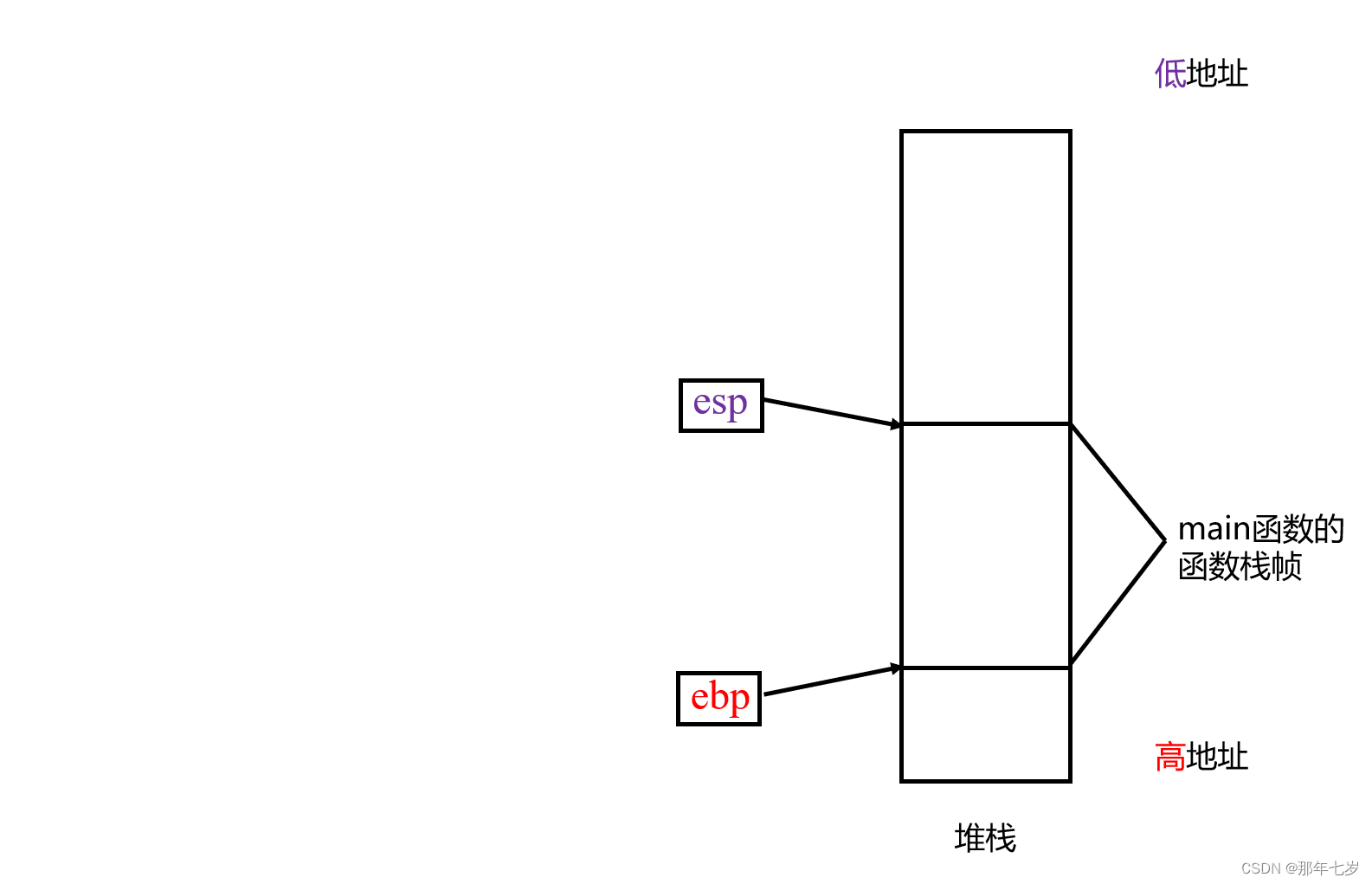

首先，ebp 和 esp 两个寄存器中存放的是两个地址，两个寄存器都以p结尾，其实也不难猜出二者是用来存放指针的(pointer)。而这两个地址的作用就是维护函数栈帧。我们知道，在c语言中，每一个函数的调用都要在内存（栈）中开辟空间，主函数更是如此。这个"维护"可能听起来比较抽象，我们借助下图来进行讲解。

#define _CRT_SECURE_NO_WARNINGS 1
#include<stdio.h>

int Add(int x, int y)
{
	int z = 0;

	z = x + y;

	return z;
}
int main() //←------------------------
{
	int a = 10;
	int b = 20;
	int c = 0;

	c = Add(a,b);


	printf("%d\n",c);
	return 0;
}

#define _CRT_SECURE_NO_WARNINGS 1
#include<stdio.h>

int Add(int x, int y)//←------------------------
{
	int z = 0;

	z = x + y;

	return z;
}
int main()
{
	int a = 10;
	int b = 20;
	int c = 0;

	c = Add(a,b);


	printf("%d\n",c);
	return 0;
}

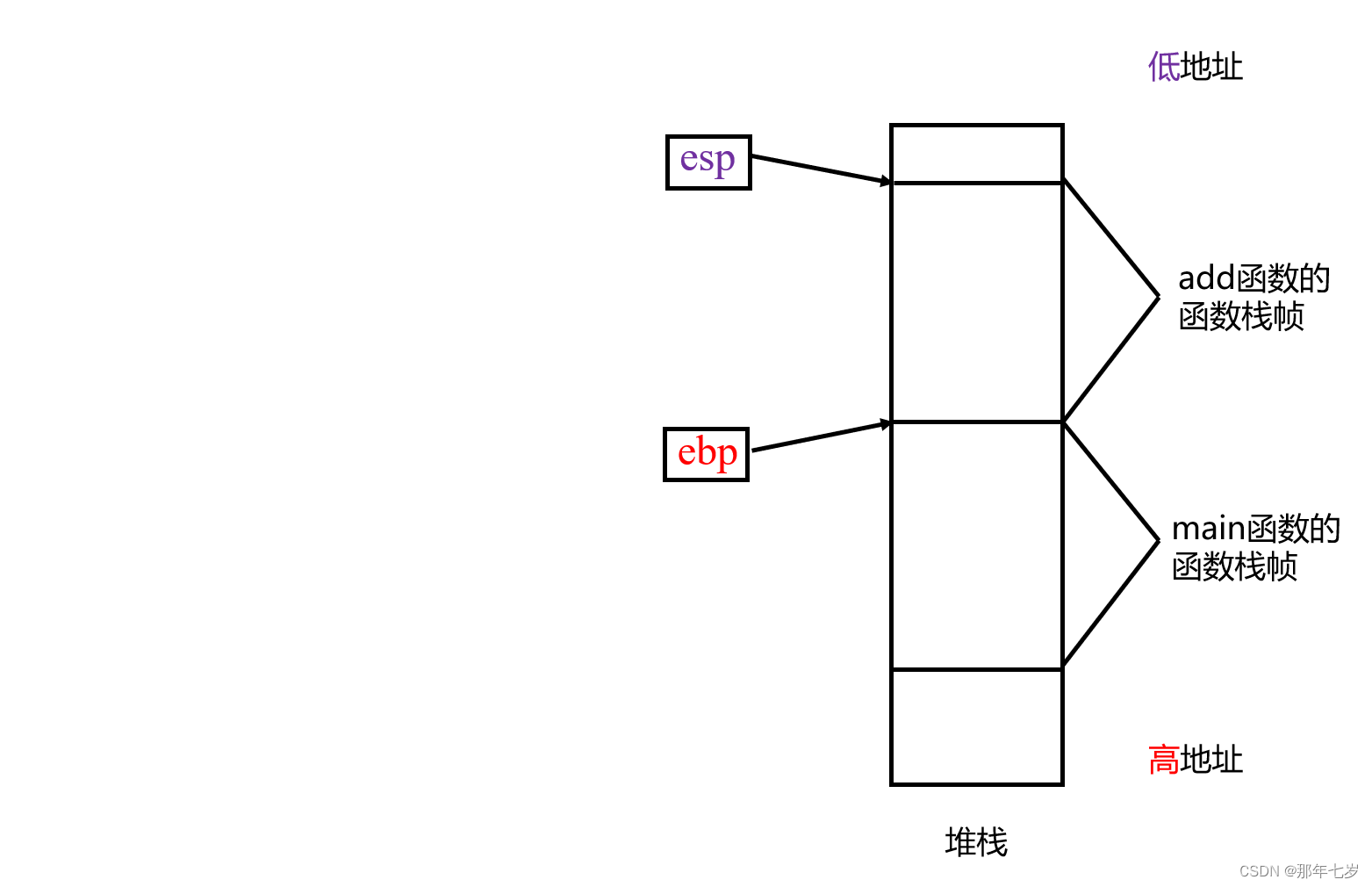

不难看出，在栈中 ebp 寄存器指向当前函数的栈底，存储了当前函数所占用空间地址的最低处（高地址）；而 esp 寄存器则指向当前函数的栈顶，也就是占用空间的最高处（低地址），而二者之间的空间则是当前函数运行所占用的空间，这个空间的大小是根据编译器对于代码进行编译之后自动分配的。

此外，ebp & esp 两个寄存器始终在维护正在被调用的函数的空间。比如在上面这个简单的程序段中，当 main 函数开始被调用的时候，两个寄存器会为 main 函数进行空间分配，而程序进行至 Add 函数的时候，在进行压栈操作后，它们又会“跑去”维护该函数的栈帧。（如上图）

② 函数的调用堆栈

首先，函数栈帧的创建和销毁过程在不同的编译器上实现的方法大同小异，此处演示以VS2019为例。

演示代码：

#define _CRT_SECURE_NO_WARNINGS 1
#include<stdio.h>

int Add(int x, int y)
{
	int z = 0;

	z = x + y;

	return z;
}
int main()
{
	int a = 10;
	int b = 20;
	int c = 0;

	c = Add(a,b);


	printf("%d\n",c);
	return 0;
}

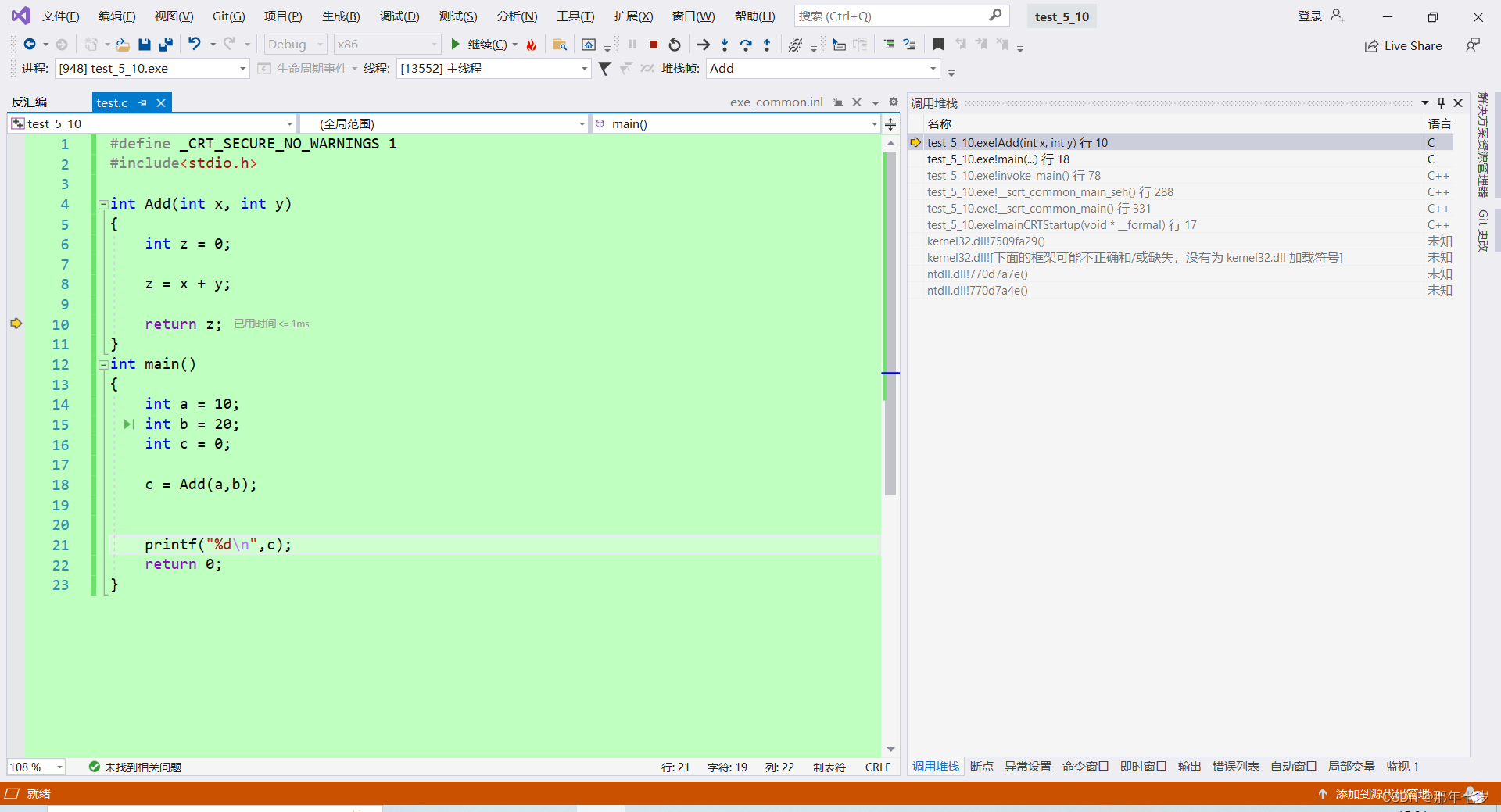

以上程序在调试进入 Add 函数时打开调用堆栈，并且右键勾选“显示外部代码”，就会出现以下列表：

可以看出，除了我们所编写的 main 函数与 Add 函数之外，也有调用了 main 函数的invoke_main 函数以及前置调用的诸多函数。那我们可以确定， invoke_main 函数同样会有自己的栈帧， main 函数和 Add 函数也会维护自己的栈帧，每个函数栈帧在函数被调用时都有自己的 ebp 和 esp 来维护。

三、正文：

有了足够的前置知识补充，接下来我们借助反汇编来深入了解函数栈帧创建与销毁的详细过程。

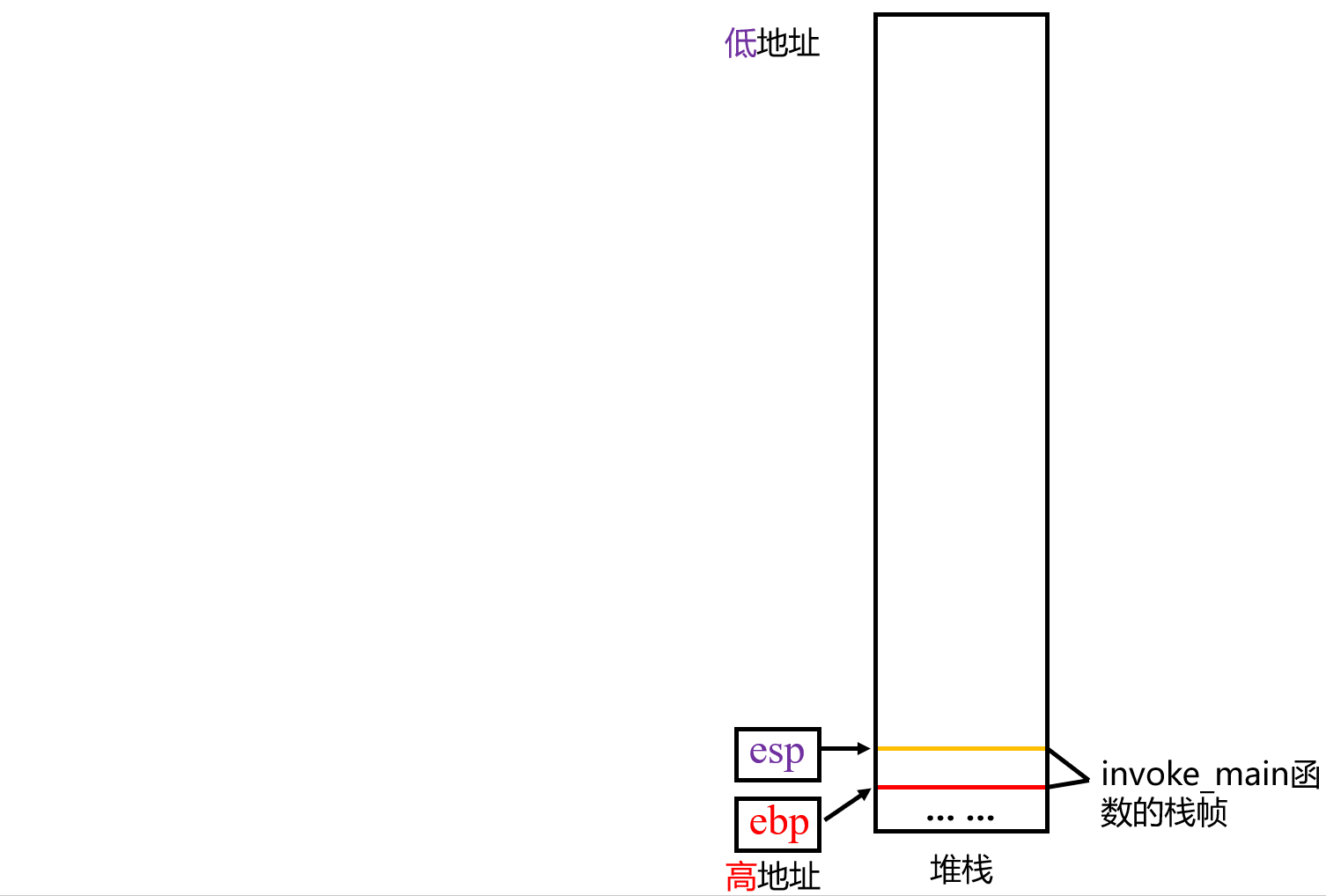

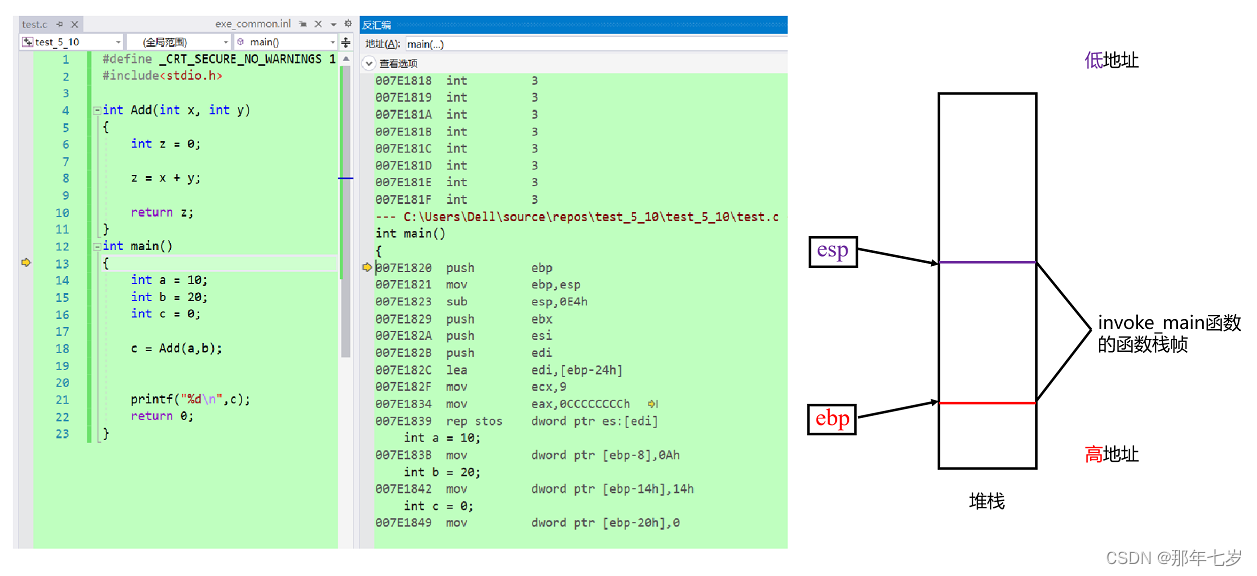

我们已经知道，在我们所编写的c程序中，是从main函数开始执行的，因此在我们按下F10进行调试的那一刻，会直接进行至main函数处；与此同时上文中提到，在main函数前是有函数对其进行了调用的。因此，在进入main函数时，在堆栈之中就已经为其前置函数分配了空间，也就是invoke_main函数。（如图）

然后开始main函数的执行：

我们先看程序的前十行：

第一行：将ebp压栈

第二行：将esp中存储的值（地址）赋给ebp

第三行：对esp中所存地址进行减法计算，减去0E4h(16)个字节，由于栈中的地址是从高地址向低地址进行占用，因此减法计算会使esp中的地址远离栈底

第四行：将ebx进行压栈

第五行：将esi进行压栈

第六行：将edi进行压栈

第七行：lea是load effective address的缩写，即装填有效地址，装填的地址会在第十行的指令中用到。这行将[ebp-24h]这个地址存入edi中

第八行：将9存入ecx寄存器中，用途为控制循环次数，即共循环9次

第九行：将0CCCCCCCCh存入eax寄存器中，该值是准备向目标地址中存入的数值

第十行：结合前三行一起看，其操作指令为：从[ebp-24h]这个地址向下（向高地址）存入0CCCCCCCCh这个值，每个分配四字节的空间，并重复九次。其中dword的意思为double word，即两个word，又因为一个word占两个字节，因此dword为四个字节

后四行的代码可以等价于以下四行代码段：

edi = ebp-0x24;
ecx = 9;
eax = 0xCCCCCCCC;
for(; ecx = 0; --ecx,edi+=4)
{
*(int*)edi = eax;
}

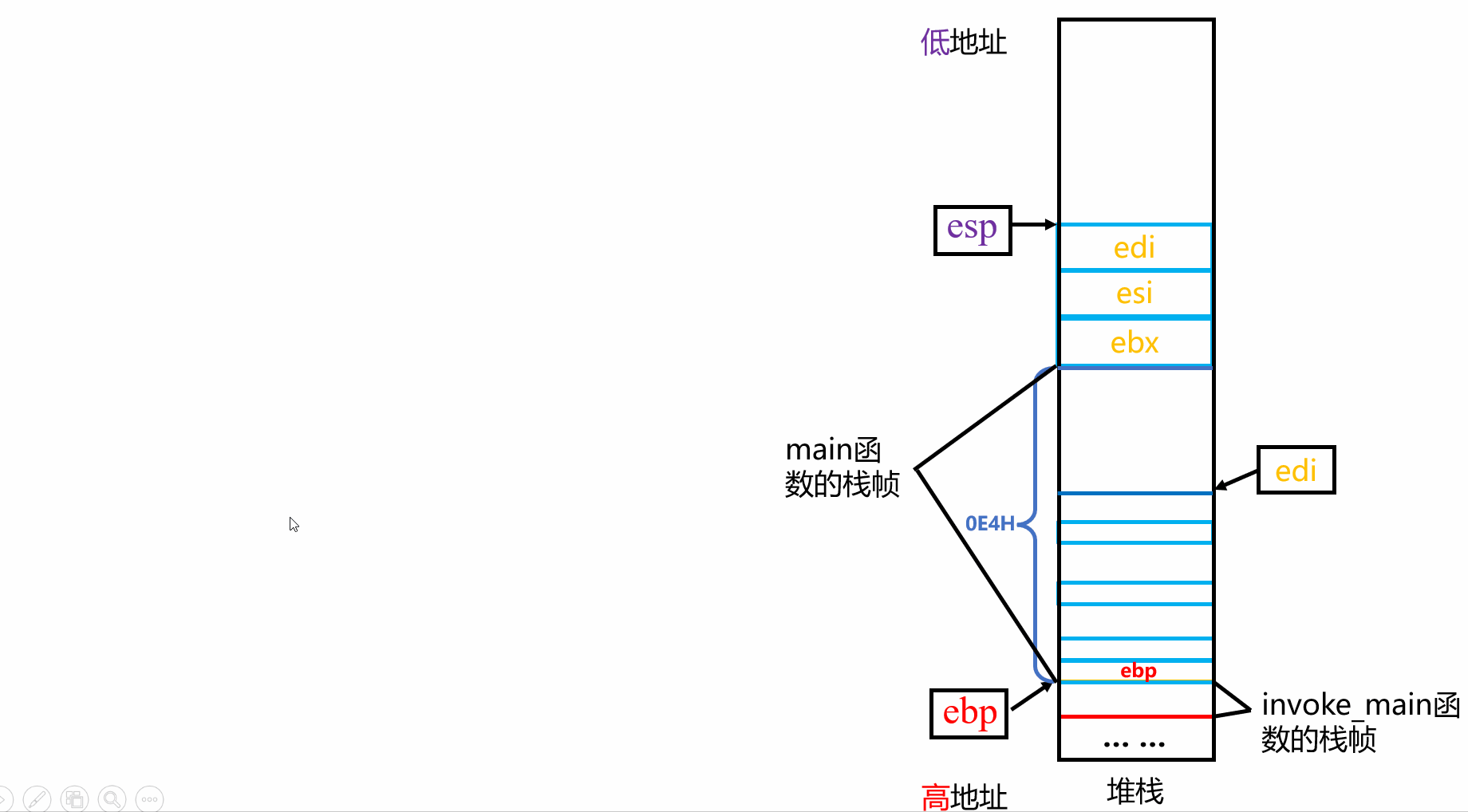

这十行代码的内存变动情况如下：

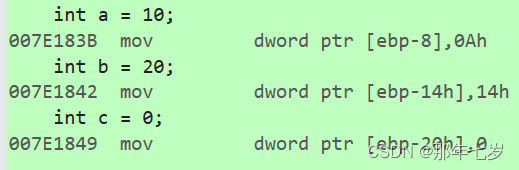

而后执行我们所写的c语言指令所对应的汇编代码：

第一行：将0Ah(16)即十进制的10存入 ebp-8所对应的地址中，共占四个字节

第二行：将14h(16)即十进制的20存入 ebp-14h所对应的地址中，占四个字节

第一行：将0存入 ebp-20h所对应的地址中，占四个字节

内存演示如下：

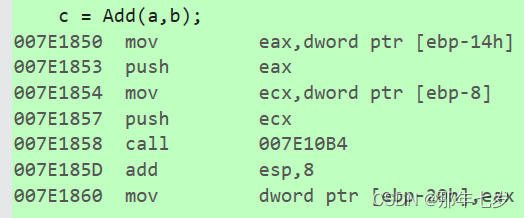

接下来就是Add函数部分的代码了：

第一行：将ebp-14h所指的变量赋值给eax寄存器，ebp-14h中的值为20，所以eax中现存的值为20

第二行：将eax寄存器压栈

第三行：将ebp-8所指的变量赋值给ecx寄存器，ebp-8中的值为10，所以ecx中现存的值为10

第四行：将ecx寄存器压栈第五行

第五行：call指令的作用为调用函数，它包含两个步骤：1、压入返回地址，即007E10B4 2.、转入目标函数。因此这里我们把call后面的地址压栈，而后进入Add函数

内存的变动情况如下：

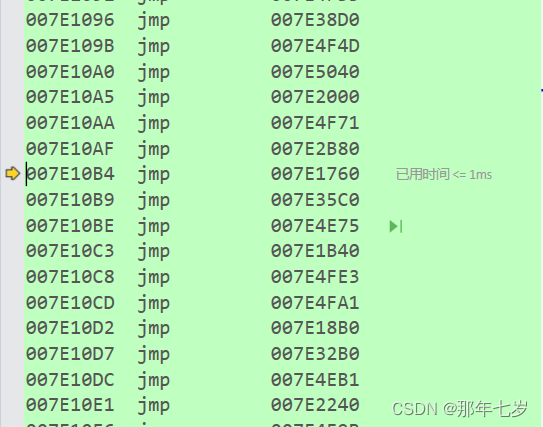

此时我们按F11进入函数时会出现以下界面：

其中，jmp的功能为通过修改eip，转入目标函数，进行调用。（其中eip也是一个寄存器，用来存储CPU要读取指令的地址）因此，我们再次点击F11即可进入Add函数

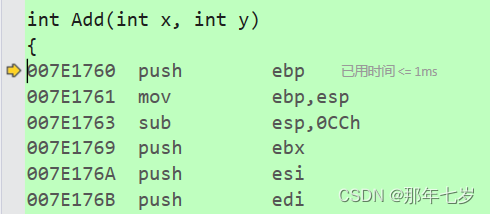

第一行：将ebp寄存器压栈

第二行：将esp中存储的地址赋值给ebp

第三行：对于esp中所存地址进行减法计算，使esp中的地址向低地址进行移动,共移动0CCh(16)个字节（是不是很眼熟？其实就是再给Add函数申请空间，和main函数同理(¬‿¬)）

第四行：将ebx寄存器压栈

第五行：将esi寄存器压栈

第六行：将edi寄存器压栈

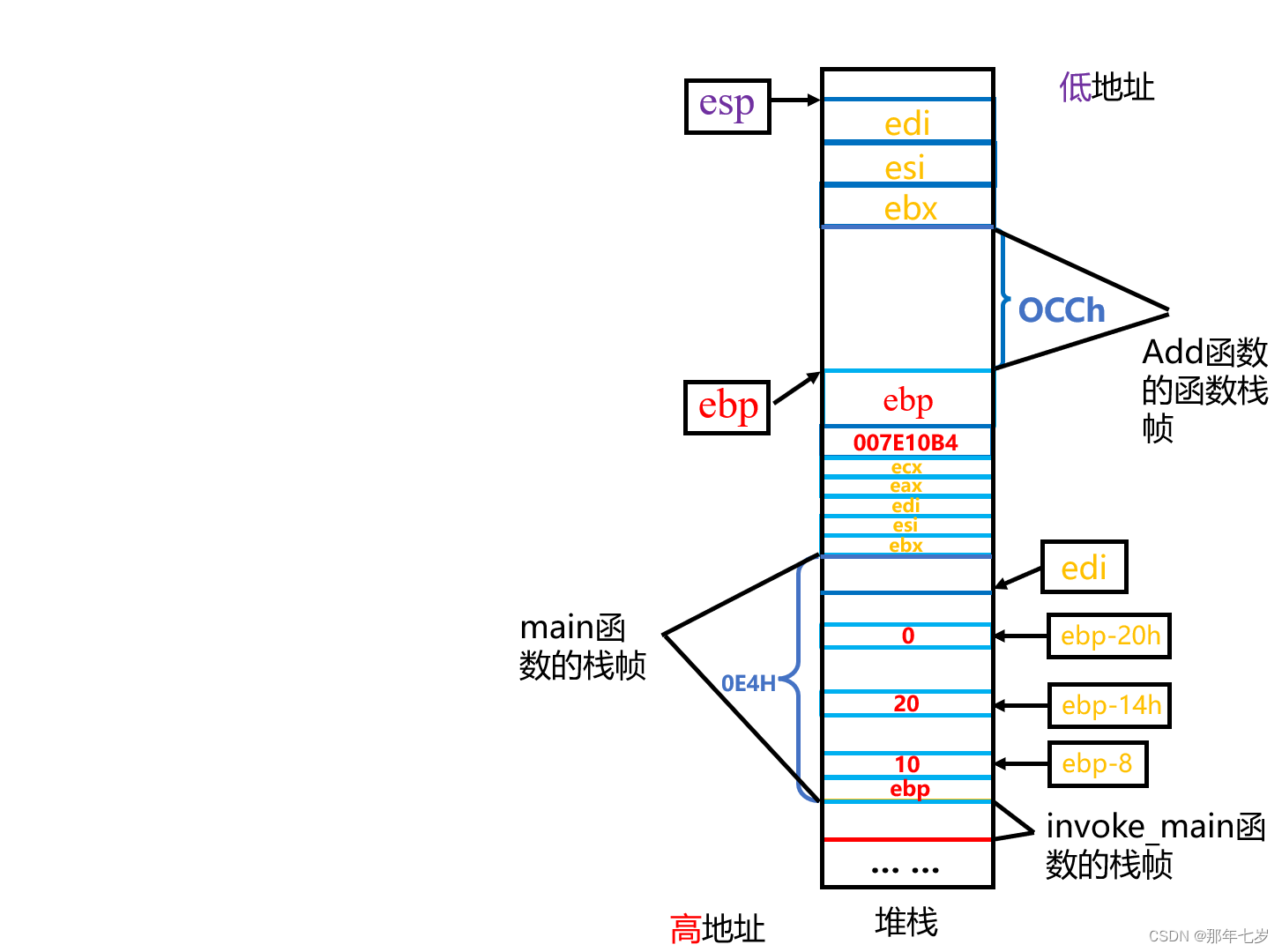

进入Add函数前的准备工作以及Add函数运行前的准备工作的内存情况如下：

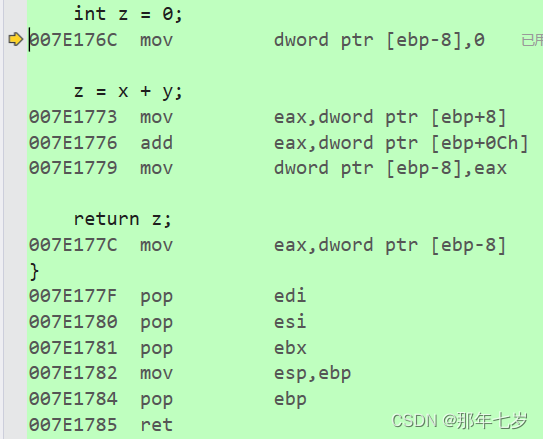

之后我们进入Add函数的主体部分：

第一行：向ebp-8的地址处存储数字0，它占有四个字节。该地址即变量z的存储地址

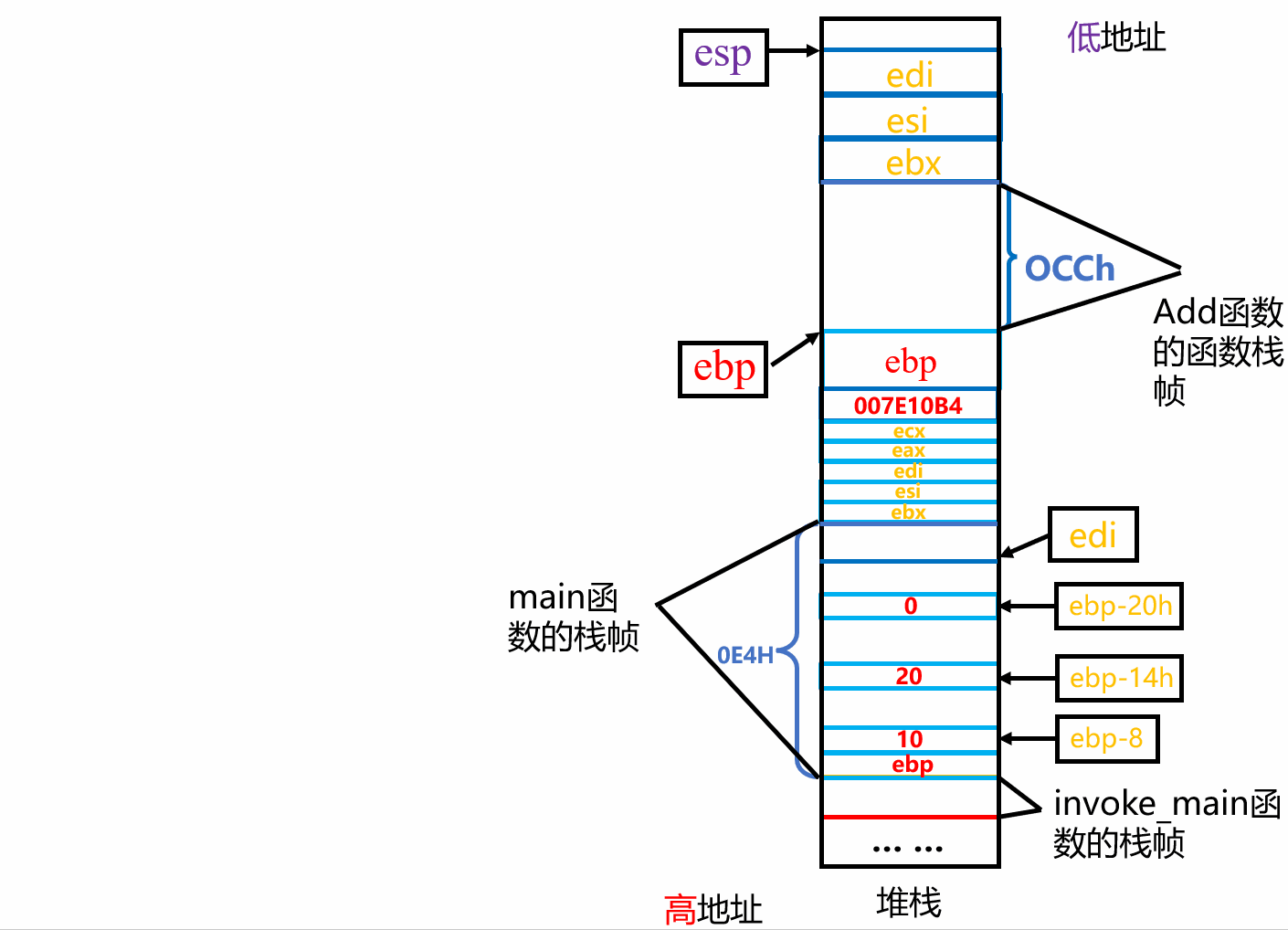

第二行：将ebp+8所在地址中的数据赋值给eax，从下图中可以直观看出ebp+8为原来的ecx，所以此步骤为将原来的ecx中的数值（也就是10）赋值给eax

第三行：在eax处执行加法计算，两个操作数为eax中所存的值（10）以及ebp+0Ch地址中所存的数值，看下图可知，该地址中的值为原eax中所存储的值，即20，算出加和为30。（其实博主在这里也有所疑惑，因为eax的值已经被赋予过10了，然而在取回ebp+0Ch地址中的值时返回的仍为20，所以博主在这里大胆猜测，最后这里存储加和的eax并不是ebp+0Ch这个地址，而是另有其“人”）

第四行：将eax寄存器中的数值赋予ebp-8地址所指向的变量，书接第一行，将计算出的30存入变量z所在之处

第五行：也就是Add函数正文的最后一个指令，将ebp-8处所存数据赋予eax寄存器，该数据占四个字节
