本文介绍如何使用STM32CubeMX配置STM32G0的系统时钟及LED引脚，并通过HAL库实现LED的点亮与闪烁。提供两种闪烁方法：利用HAL_GPIO_WritePin直接控制电平变化及HAL_GPIO_TogglePin实现电平翻转。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

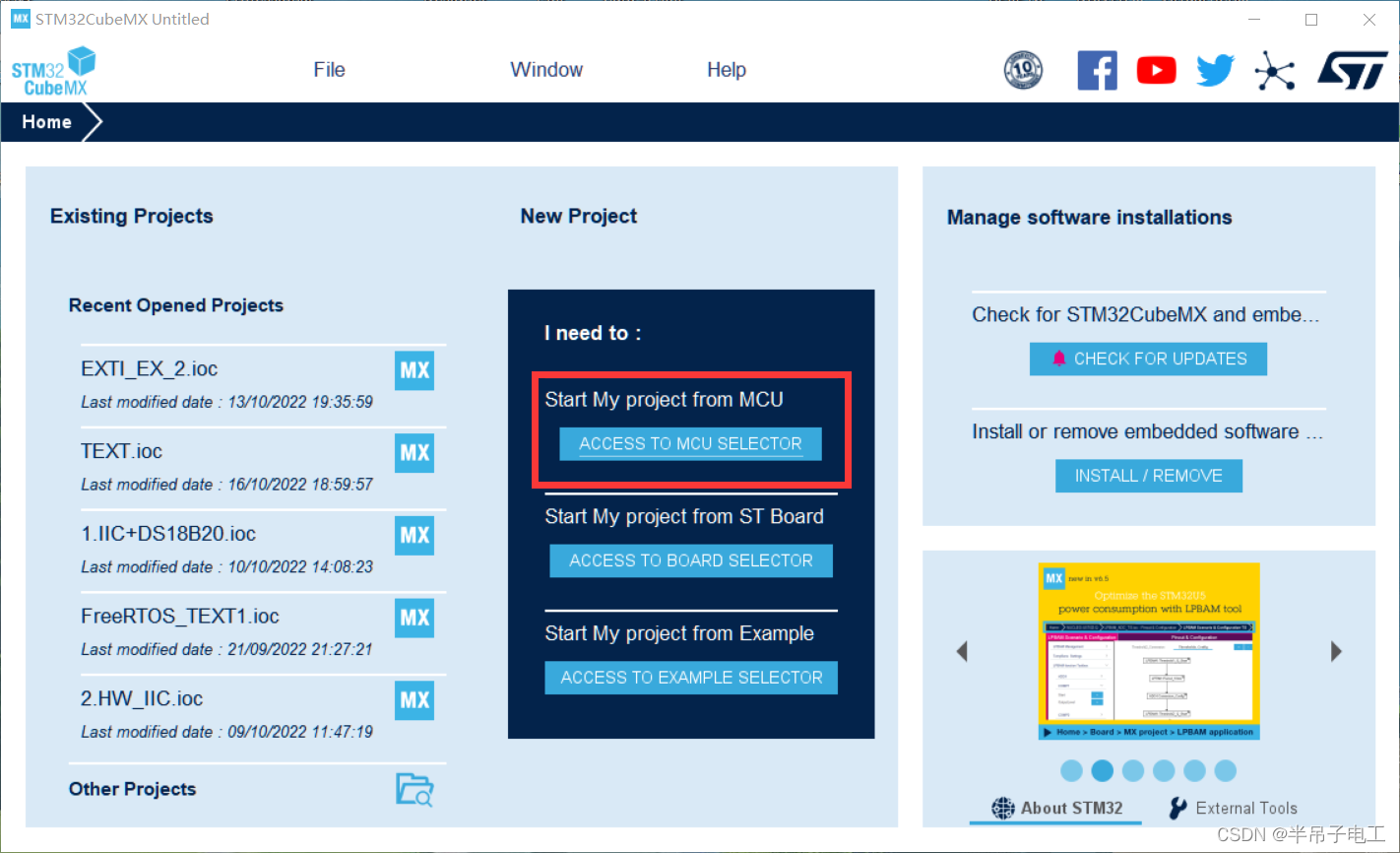

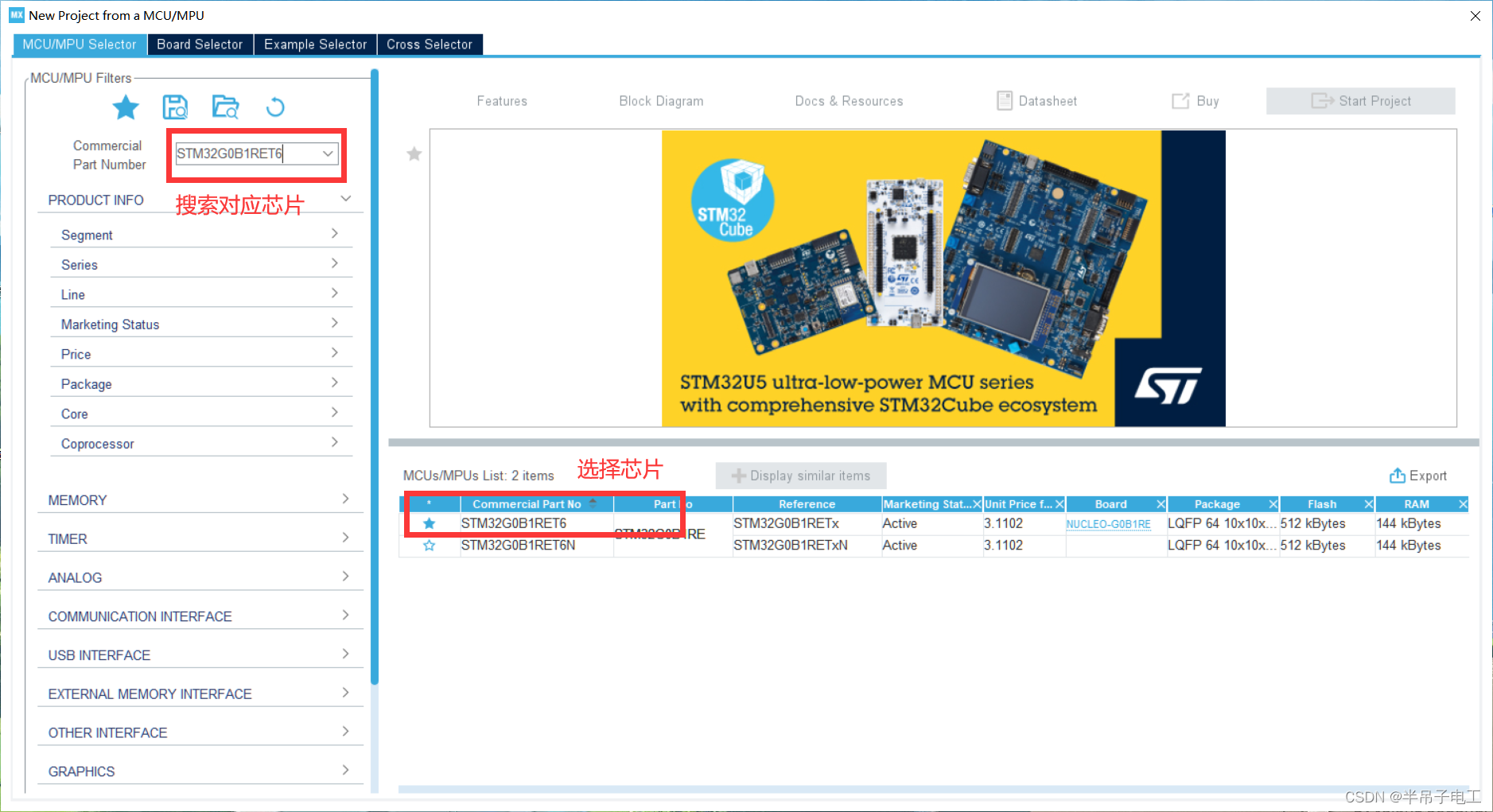

1 新建cubemx工程

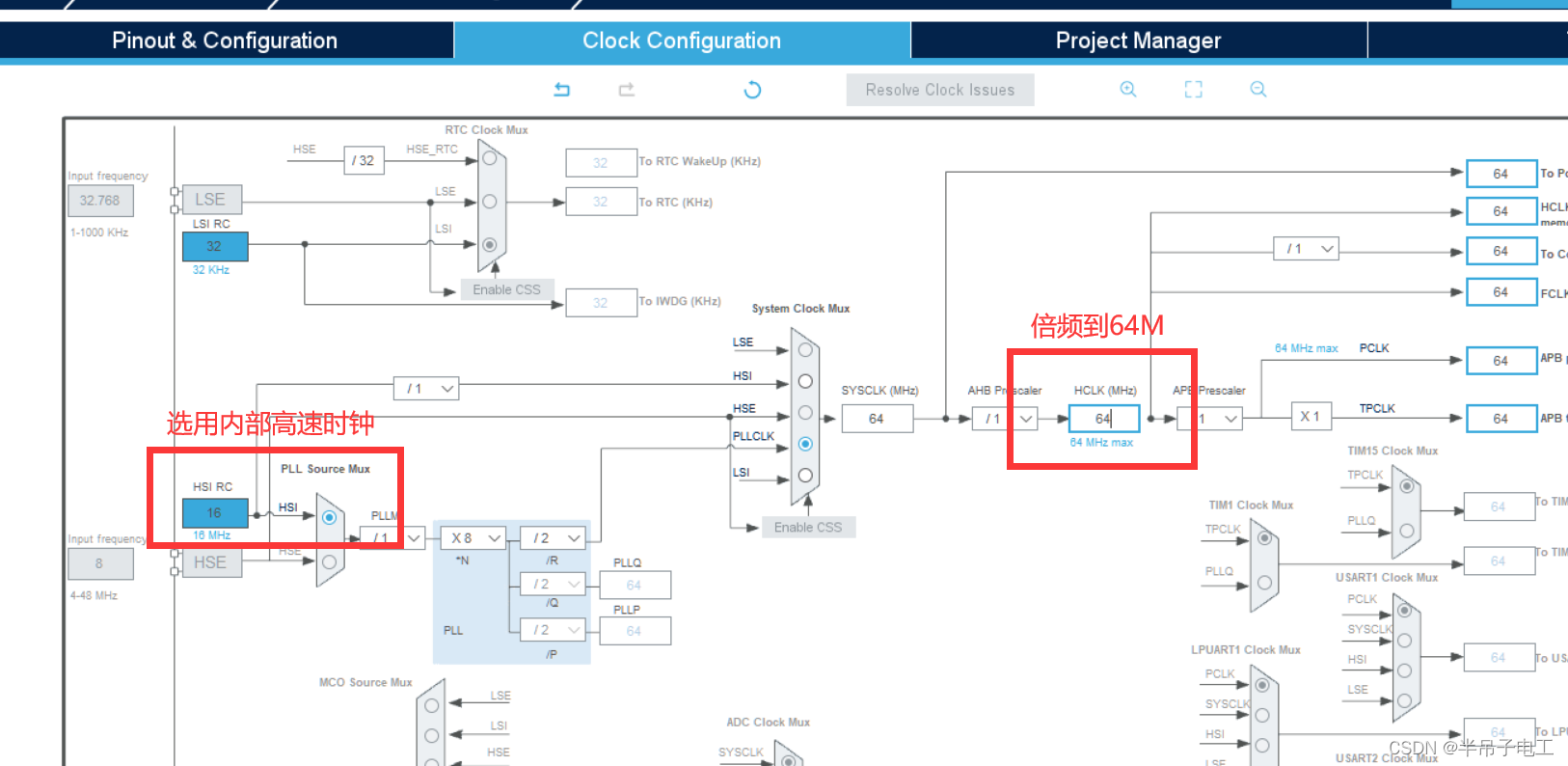

2 配置系统时钟

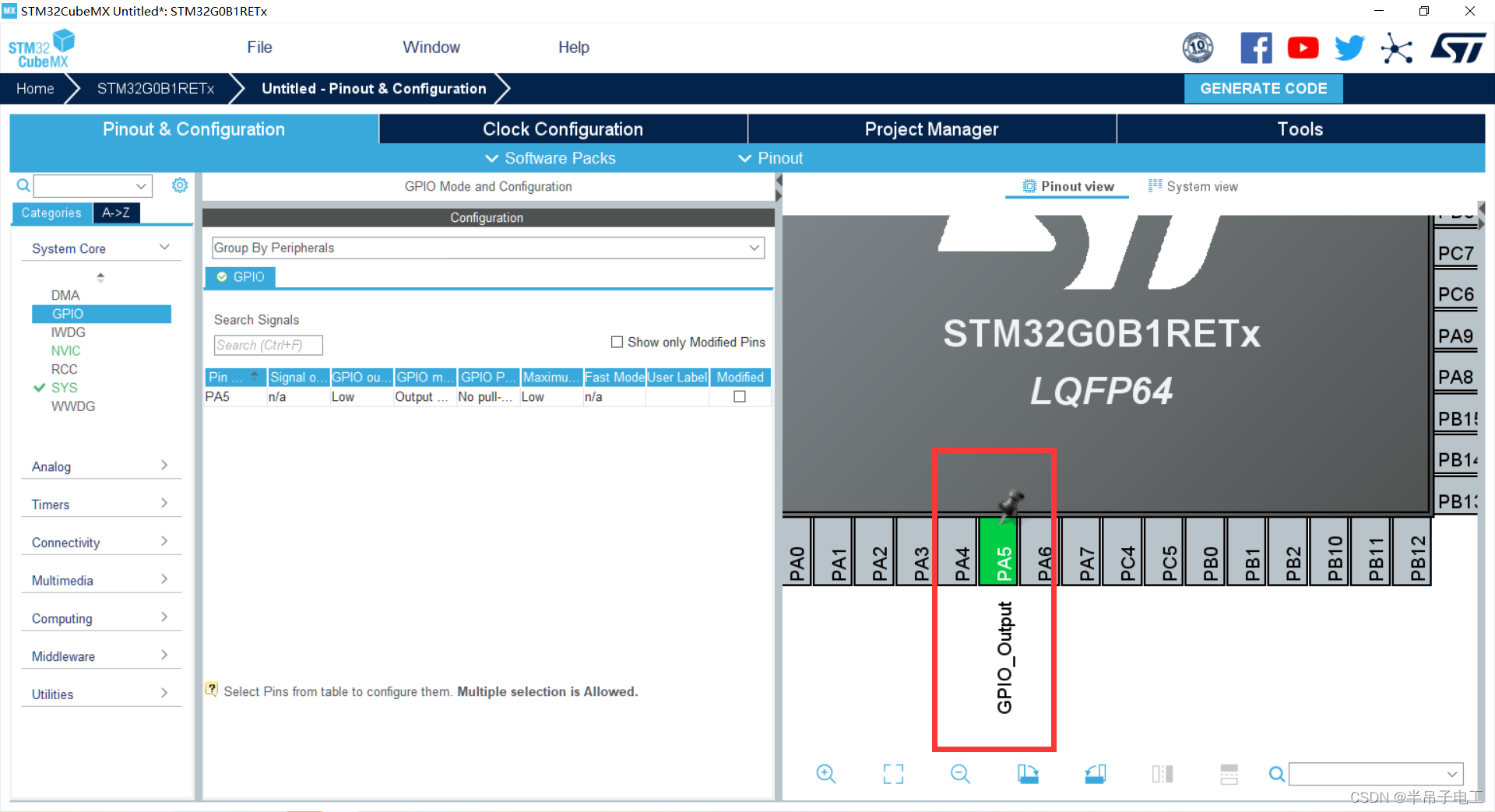

3 配置LED引脚

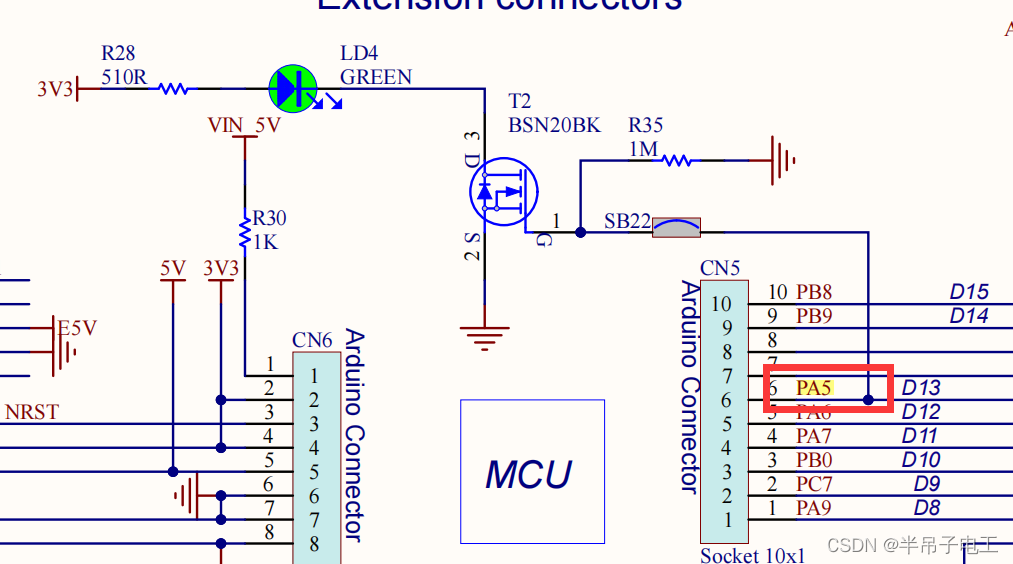

通过查阅开发板原理图，可知PA5引脚控制LED，cubemx将PA5配置为GPIO_Output模式

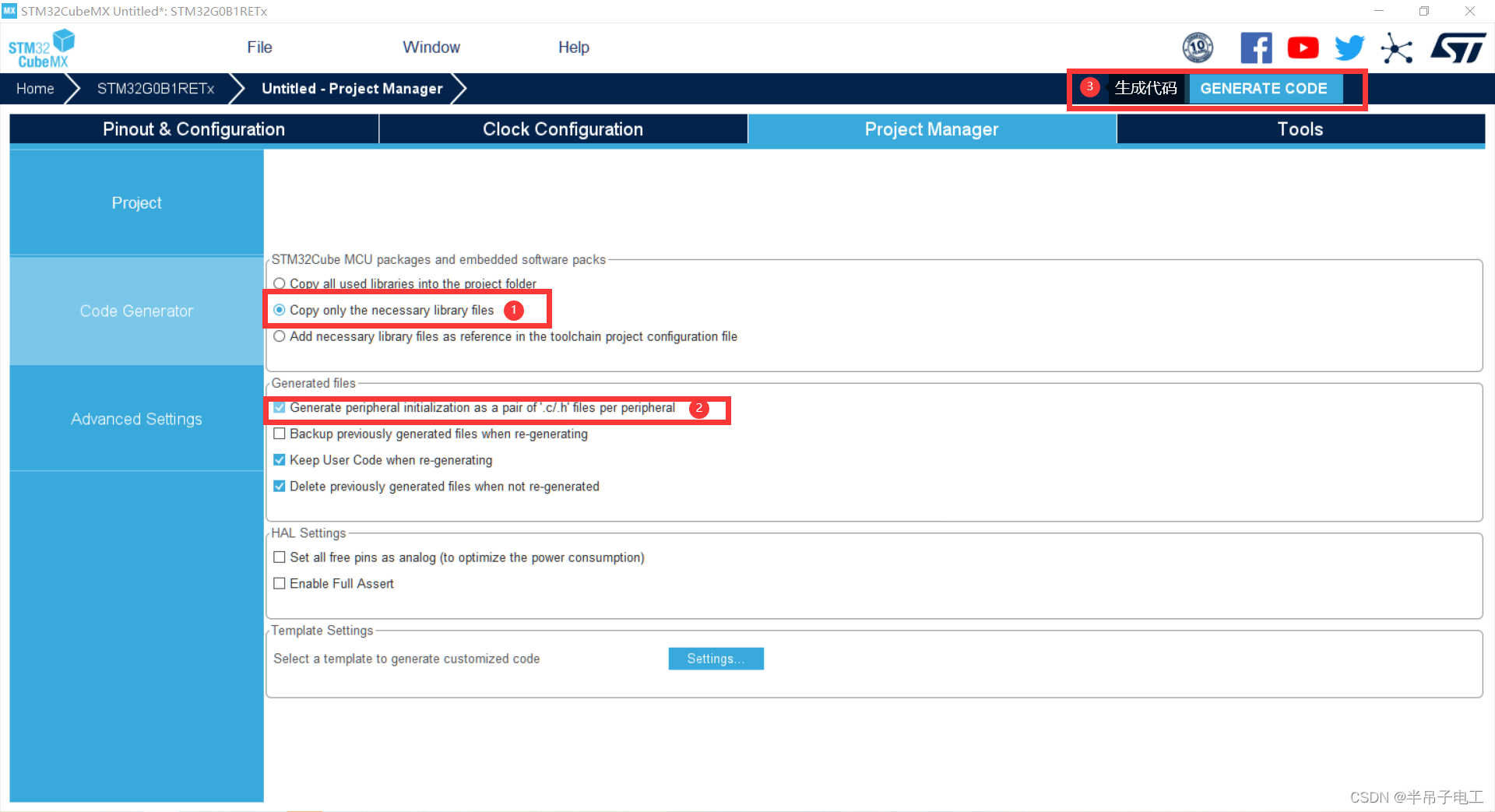

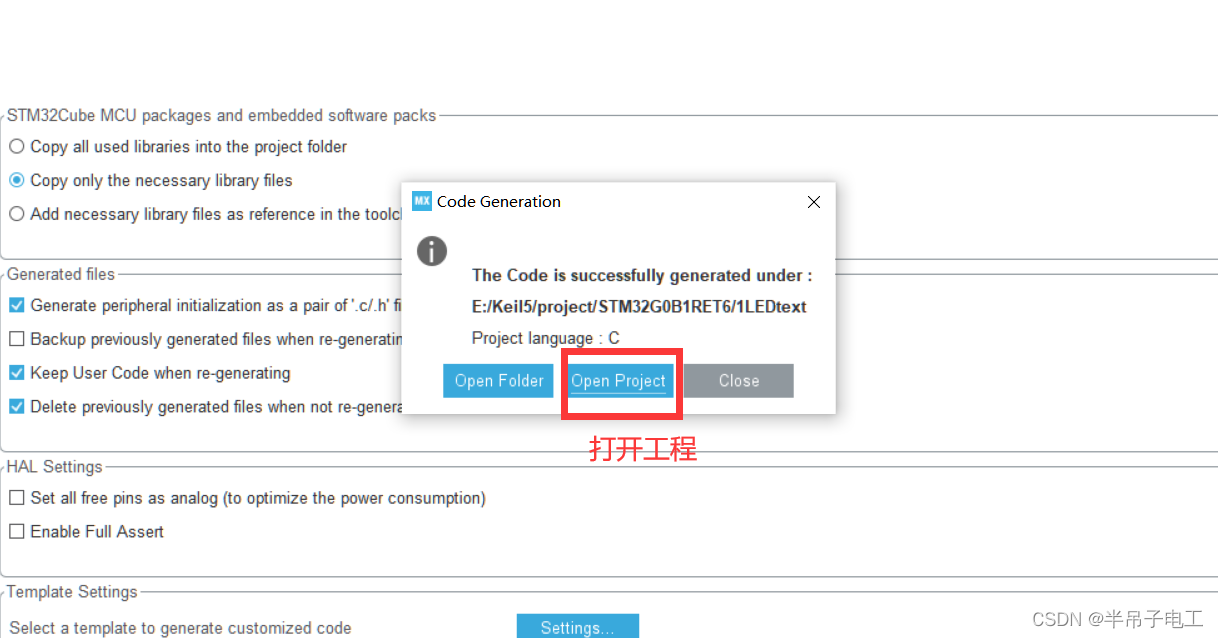

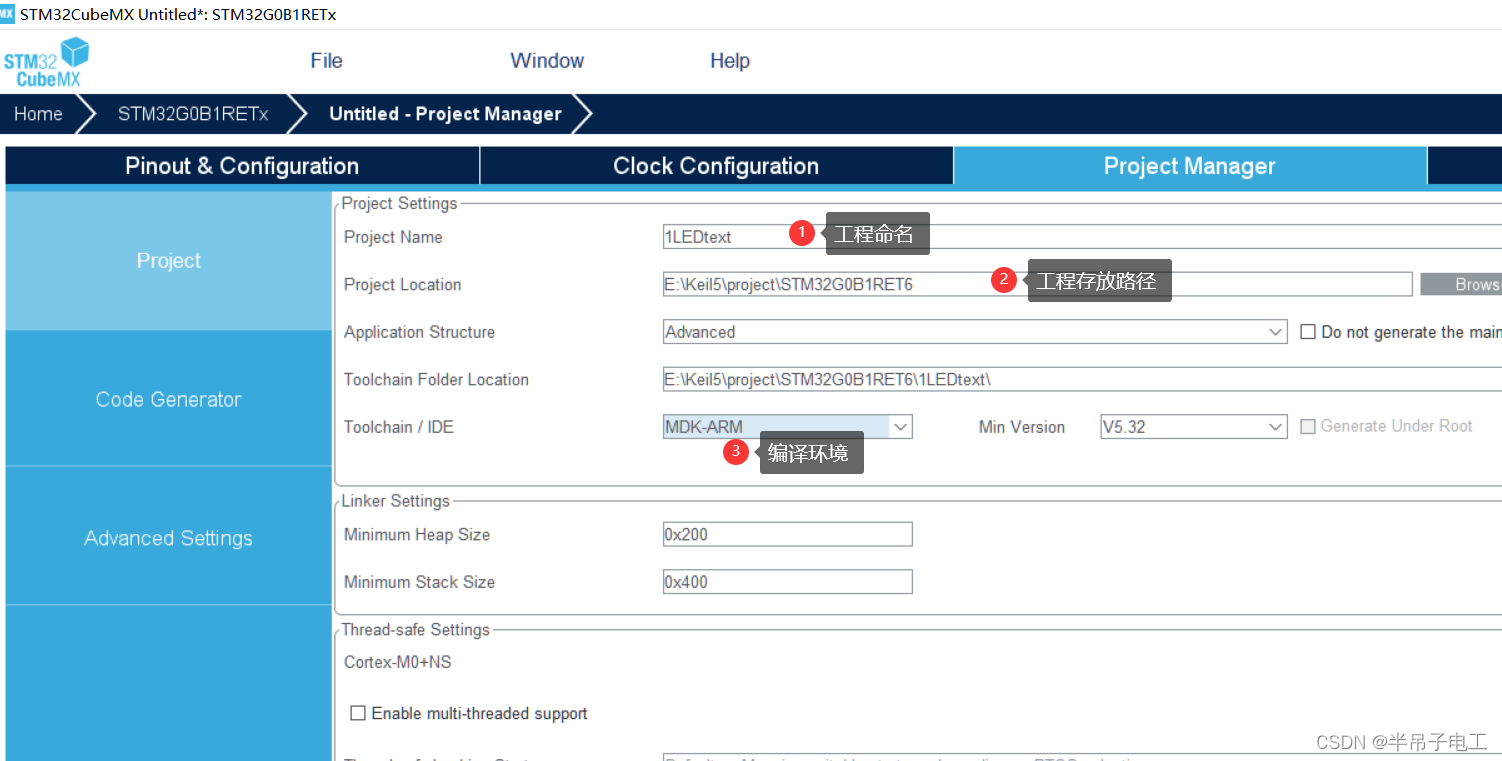

4 生成代码

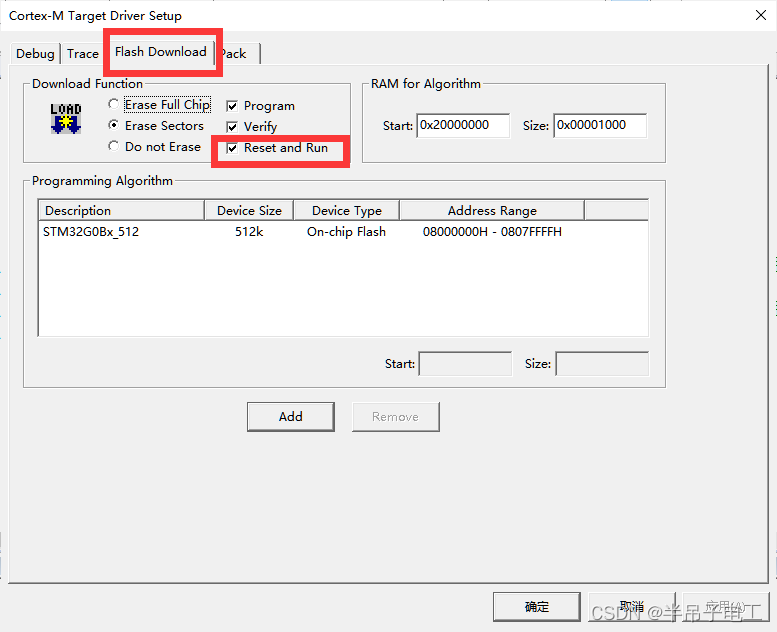

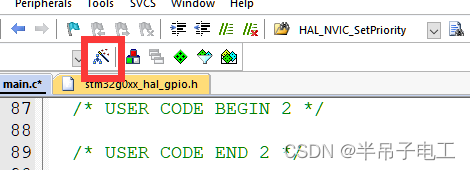

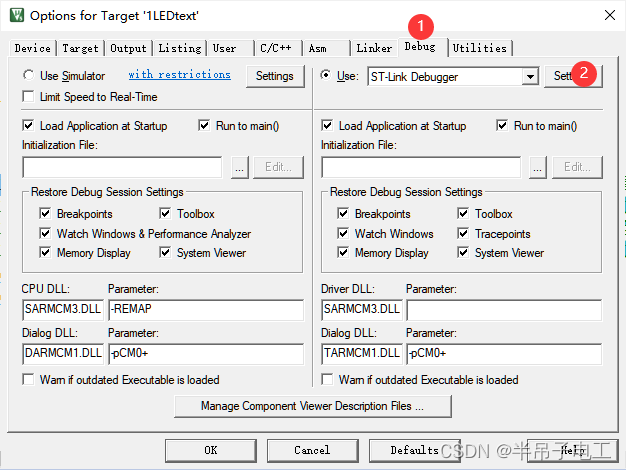

5 进入Keil,补充代码

5.1 点亮LED

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */
  HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_SET);   //拉高PA5管脚，灯亮
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

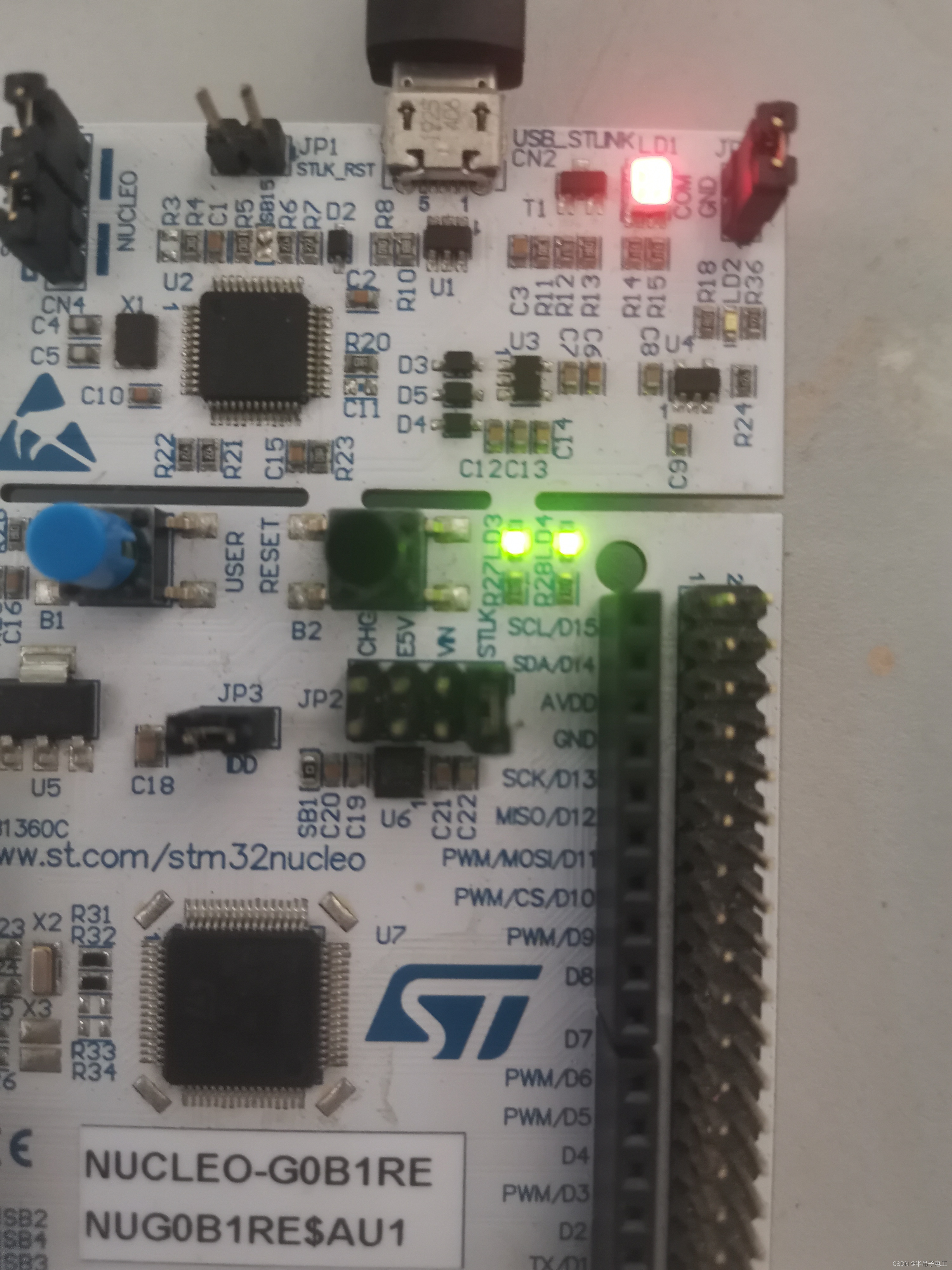

实验效果：

5.2 闪烁灯

第一种方法---HAL_GPIO_WritePin

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_SET);   //拉高PA5管脚，灯亮
		HAL_Delay(500);                                     //延时500ms
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_RESET); //拉低PA5管脚，灯灭
		HAL_Delay(500);                                     //延时500ms
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

第二种方法--- HAL_GPIO_TogglePin

只需在while里修改即可，实现的效果与第一种方法一致

  while (1)
  {
//		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_SET);   //拉高PA5管脚，灯亮
//		HAL_Delay(500);                                     //延时500ms
//		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_RESET); //拉低PA5管脚，灯灭
//		HAL_Delay(500);                                     //延时500ms
		HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_5);  //翻转PA5引脚的电平
		HAL_Delay(500);                        //延时500ms
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }

实验效果：

STM32G0闪烁灯
