欧姆龙plc之间能否实现485串口无线通信？

        欧姆龙plc之间是可以实现485串口无线通信的。像欧姆龙、三菱这种日系PLC之间的无线通讯原理其实是共通的，欧姆龙plc之间无线通讯环境的搭建完全可以参考三菱PLC的通讯教程。下面就举例一个不同型号的三菱PLC之间基于N:N通讯协议下的无线通信实。以三菱FX5U与FX3U PLC为例，实现三菱不同型号PLC之间的无线N:N通讯。采用日系PLC专用无线通讯终端——DTD435M，作为实现无线通讯的硬件设备。

■方案概述

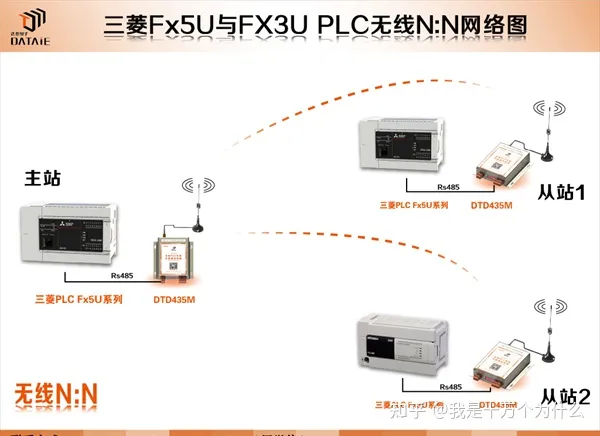

无线N:N网络

把FX5u设置为主站，另一台FX5u设备为从站，以及一台FX3U也设置为从站，通过西安达泰电子 DTD435MC建立N:N无线通讯。无需更改网络参数直接替换有线连接。

■ 测试设备与参数

◆ 主站三菱PLC型号：FX5U × 1台

◆ 从站1三菱PLC型号：FX3U × 1台

◆ 从站2三菱PLC型号：FX5U × 1台

◆ 通讯设备型号：日系PLC专用无线通讯终端DTD435MC × 3块

◆ 通讯协议：N:N协议

◆ 主从关系：1主2从

◆ 通讯接口：Rs485接口（两线制）

◆ 供电：9-24VDC

◆ 传输距离：100米，500米，1KM，3KM，20KM

■通讯设备DTD435MC主要特征:

◆ 直接代替有线RS485方案，实现无线组网通讯；

◆ 全数字无线加密方式，保证数据安全可靠；

◆ 直流9~24V宽电源电压供电，平均工作电流小于50mA；

◆ 精美铝合金外壳：120×105×30mm，4个条形安装固定孔；

◆ 通信接口：RS232/RS485；

◆ 支持标准串口协议：Modbus RTU协议、N:N协议

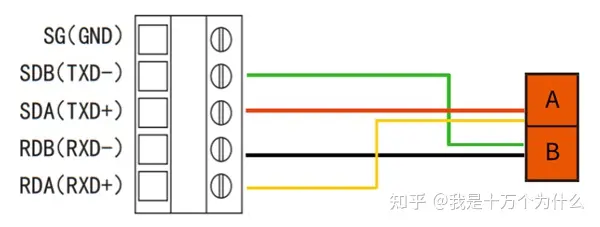

■接线方式

DTD435MC的Rs485-A端口接入三菱PLC自带的RDA与SDA端口；

DTD435MC的Rs485-B端口接入三菱PLC自带的RDB与SDB端口。

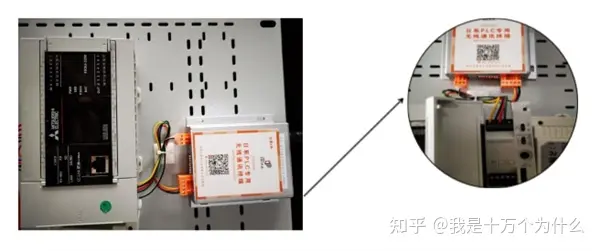

实物接线图如下 ▼

■FX5u实现N:N主站

新建工程：在导航栏的485串口配置，选择“简易PLC间连接”；

站号设置：设置为0号站，从站个数选择2个，通讯模式选择为模式2；

软元件设置：选择FX3系列兼容，使用CH1；

■FX5u从站设置

■FX3U从站设置

■无线通讯测试

依次进行主站与对应从站之间的通讯测试。
