不用在PLC内编程，快速实现西门子与欧姆龙PLC之间实时通讯

 ​​​​​​

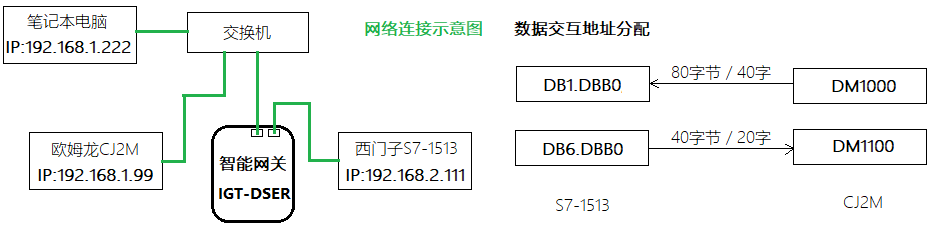

        西门子S7-1513和欧姆龙的CJ2M之间通讯，采用一个IGT-DSER智能网关模块来完成PLC之间的通讯任务。西门子PLC从欧姆龙PLC读取DM1000开始的40个字，到DB1.DBB0开始的80个字节；同时通过DB6.DBB0开始的40字节写入到欧姆龙DM1100开始的20个字。网络连接与数据地址分配如下图：

        为了便于配置网关参数，将网关、欧姆龙PLC和笔记本用交换机连接，设置完成后可不用交换机，网关的两个网口直接与PLC连接即可，如下图：

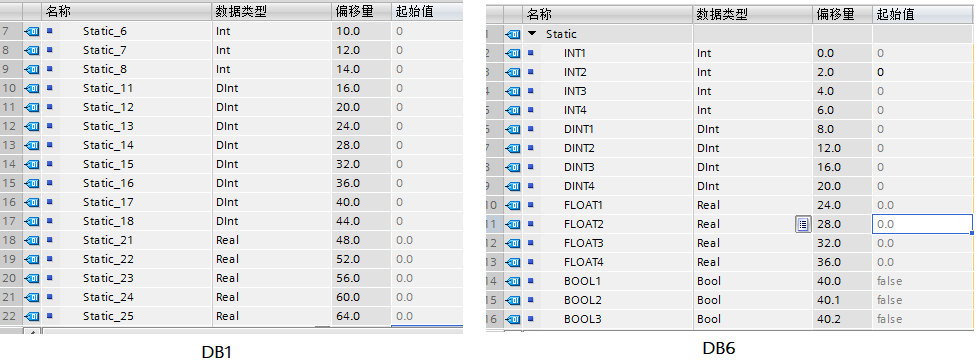

        首先在西门子PLC内建立DB数据块DB1和DB6，注意要在DB的属性里面取消优化访问，同时打开GET/PUT功能，建立好的DB1和DB6如下图，下载到PLC后重启即可。
