Keil 中调试工具、便捷操作及设置

调试

仿真器（设备）

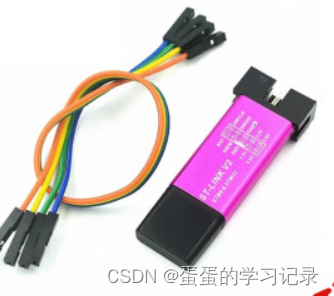

本人是的 ST LINK 仿真器，需要安装对应的驱动。

调试程序

使用 ST LINK 仿真调试程序

点击：‘红色放大镜’（开始/停止仿真按钮），

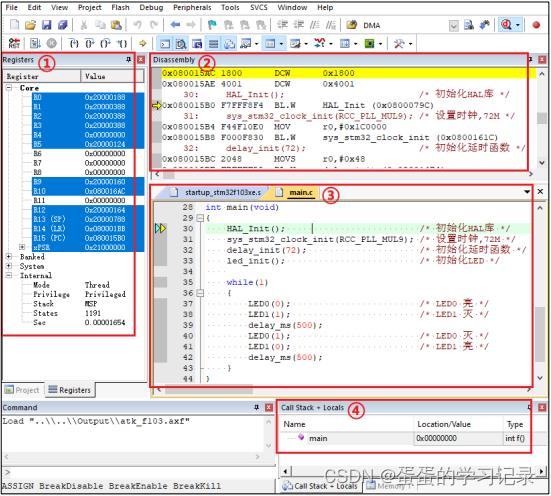

① Register：寄存器窗口，显示了 Cortex M3 内核寄存器 R0~R15 的值，还显示了内部的线程模式（处理者模式、线程模式）及特权级别（用户级、特权级），并且还显示了当前程序的运行时间（Sec），该选项卡一般用于查看程序运行时间，或者比较高级的 bug 查找（涉及到分析 R0~R14 数据是否异常了）。

② Disassembly：反汇编窗口，将 C 语言代码和汇编对比显示（指令存放地址，指令代码，指令，具体操作），方便从汇编级别查看程序运行状态，同样也属于比较高级别的 bug 查找。

③ 代码窗口，在左侧有黄绿色三角形，黄色的三角形表示将要执行的代码，绿色的三角形表示当前光标所在代码（C 代码 或 当前汇编行代码对应的 C 代码）。一般情况下，这两个三角形是同步的，只有在点击光标查看代码的时候，才可能不同步。

④ Call Stack + Locals：调用关系&局部变量窗口，通过该窗口可以查看函数调用关系，以及函数的局部变量，在仿真调试的时候，是非常有用的
