思科（Cisco）一台路由器仿真教程

一台路由器简单网络组建与直连路由

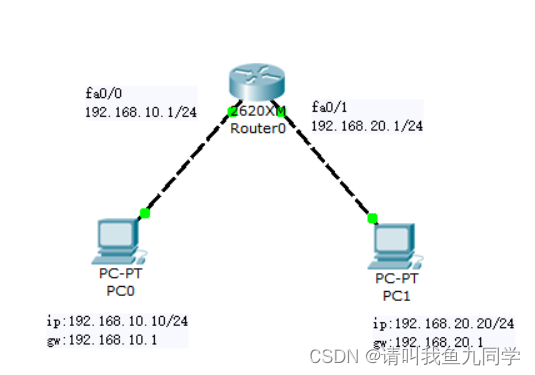

 整体仿真图如下：



我将介绍整个仿真的过程：

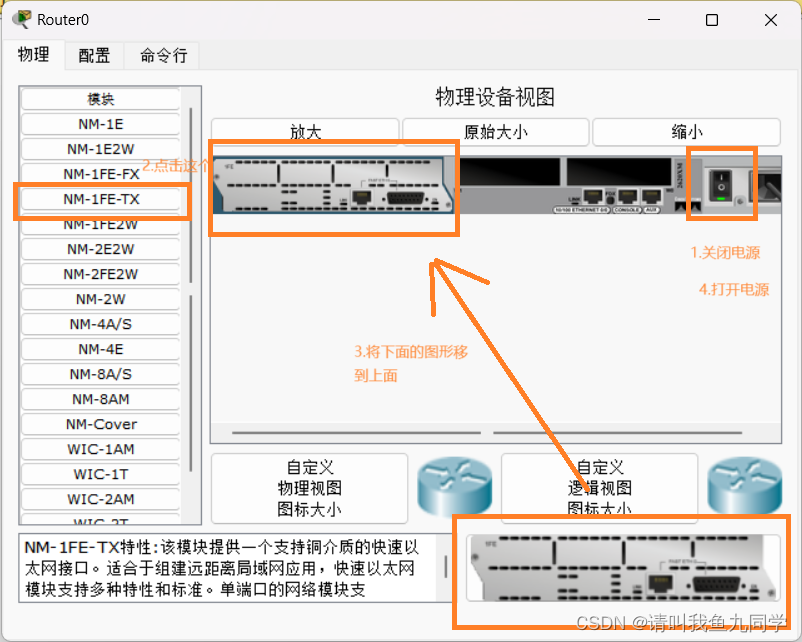

1.拉出一个路由器，我用的是2620XM。因为需要连2根线，路由器的接口不够，所以要进行下面的操作

 2.配置路由器接口的IP地址和子网掩，并进行标注。注意不同的接口有不同的IP地址，不要配置错了

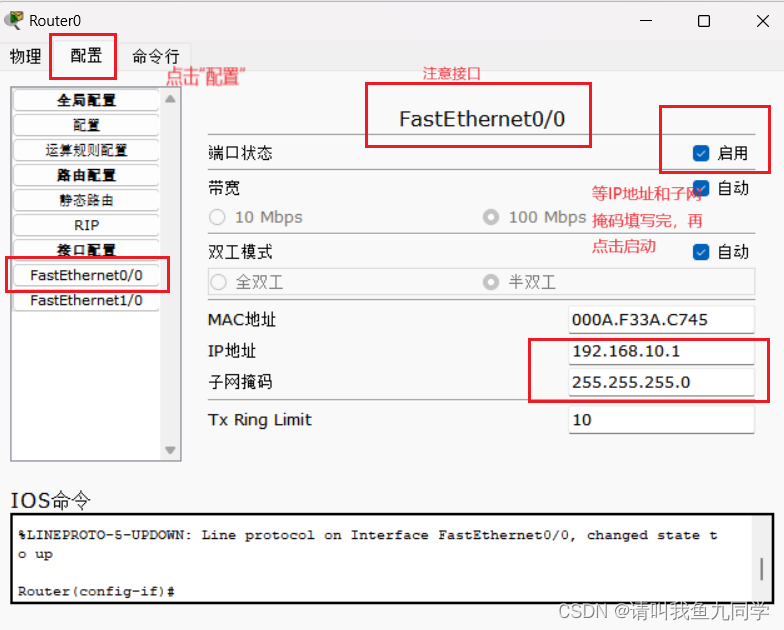

下图配置的是fa0/0接口

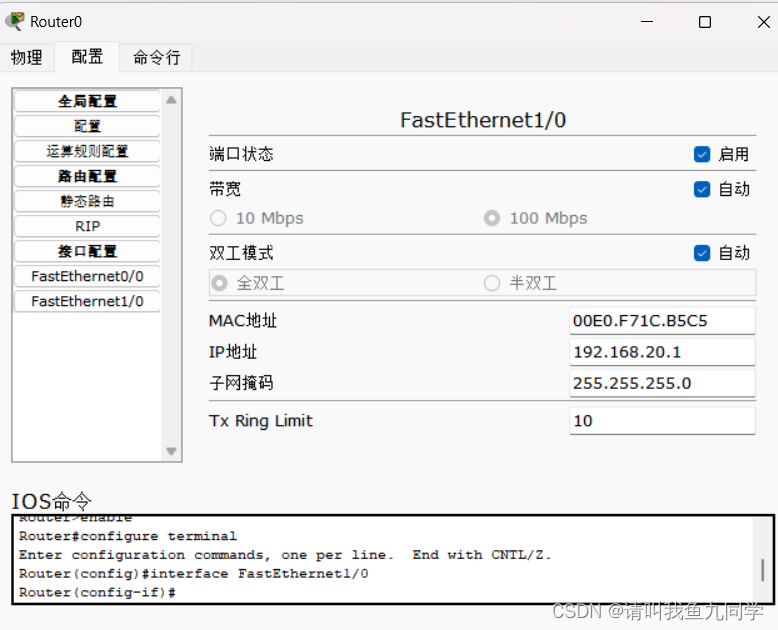

 将fa1/0接口的参数也配置好

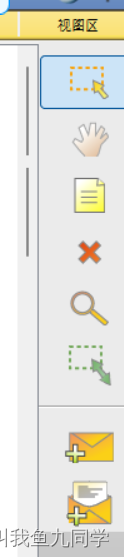

 点击第3个图标，对配置的参数进行标注。

我一般会先标注配置参数再配置，因为这样不会忘，在配置参数的时候也能起到一个提醒的作用。

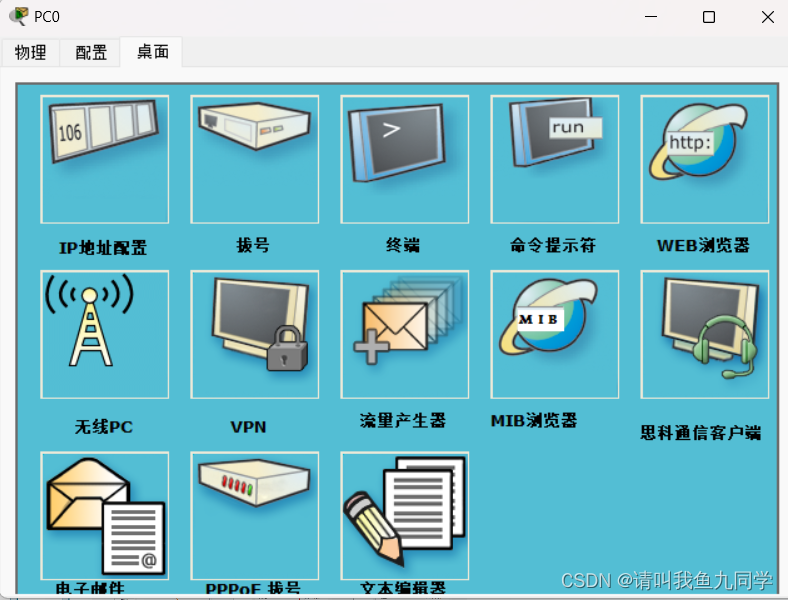

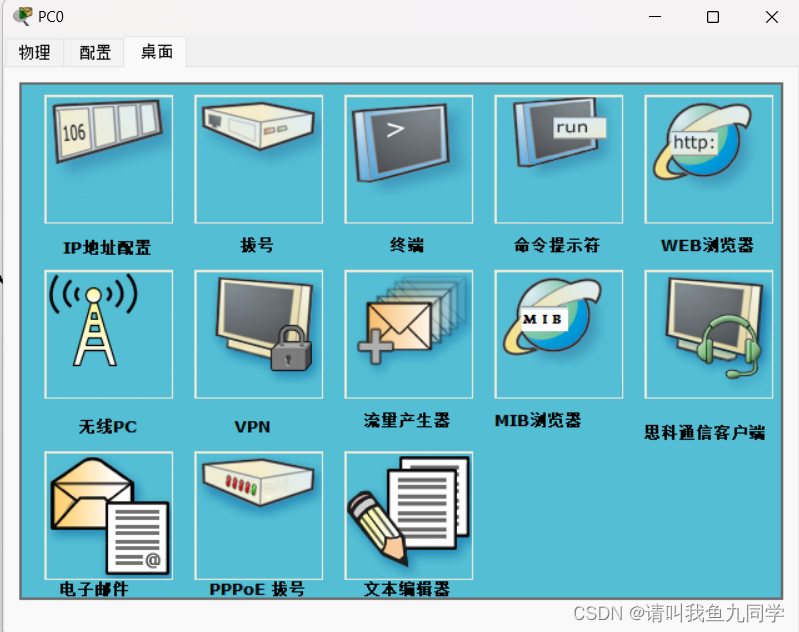

 3.拉出一个PC机并配置IP地址和网关。双击PC机——IP地址配置。我用的是Generic

 填好IP地址、子网掩码和默认网关，会自动保存

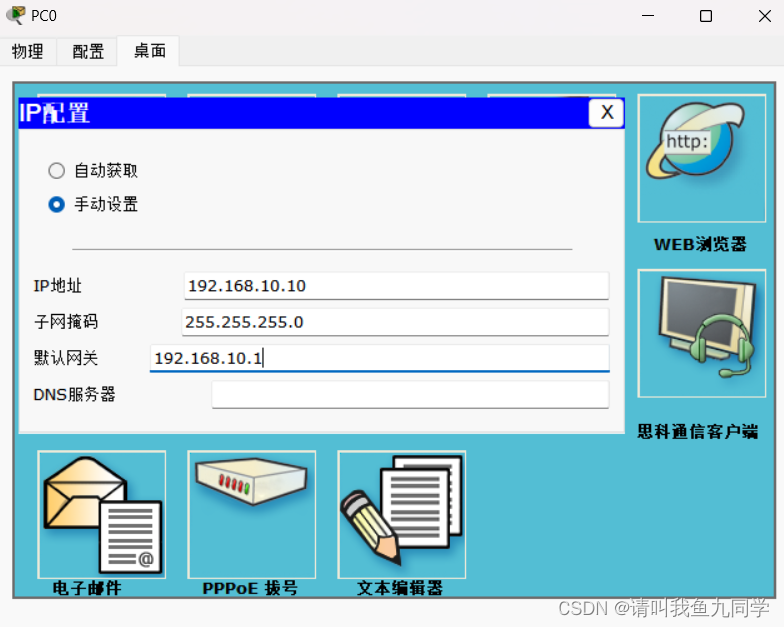

下图配置的是PC0主机

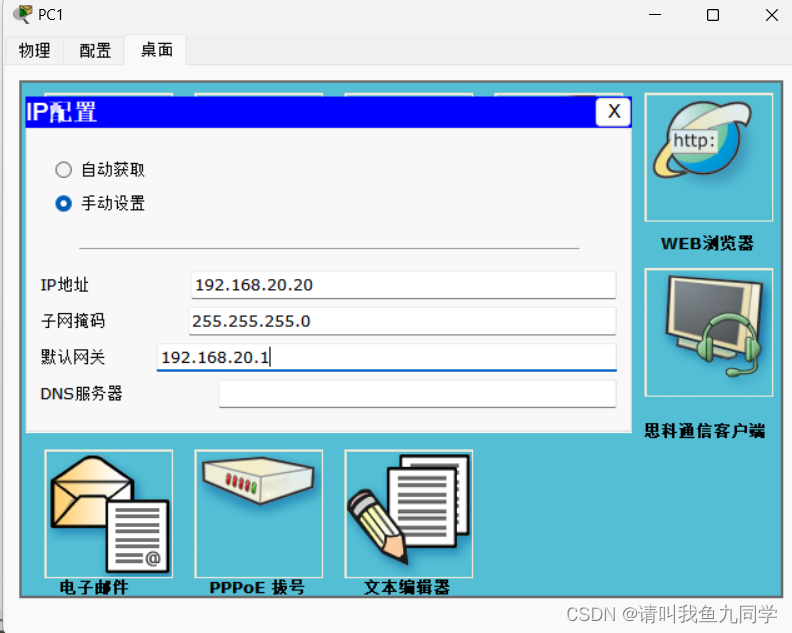

第2台PC1主机也是一样的操作。

4.测试PC机之间的通信情况。双击PC机——命令指示符

输入"ipconfig"检查PC机的参数是否配置正确，可以看到IP地址、子网掩码和默认网关

输入"ping 192.168.20.20"检查与PC1直接的通信。如果出现了一个或者二个time out，后面的全成功就是两个PC机之间可以通信。如果全是timed out就是无法通信。

这个仿真是要可以互相通信，若无法通信就仔细检查一下

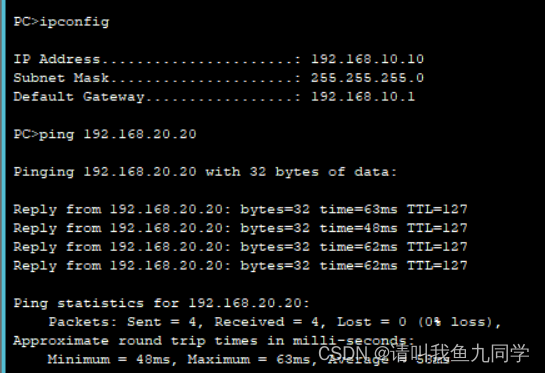

下图是PCOpingPC1

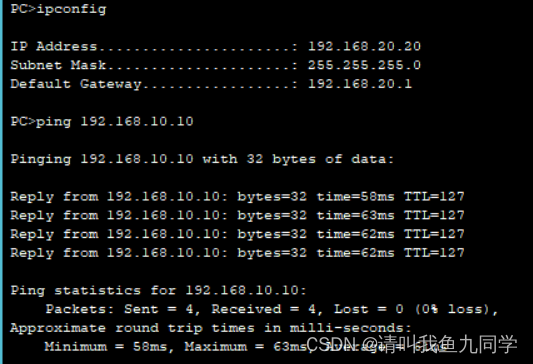

下图是PC1pingPC0

路由器的特点

1.路由器的每个接口都属于不同的子网。若一个子网有很多台主机可以接在交换机下面，交换机连路由器

2. 路由器可以实现不同子网之间的通信
