01 Faster R-CNN系列

目录

一、 R-CNN

1. R-CNN流程（4个步骤 ）

2. RP的确定

3. 预训练模型+微调（backbone）

4. SVM的分类

5. bbox regression的训练

6. NMS

二、 Fast R-CNN

1. Fast R-CNN算法流程

2. 候选区域生成

3. 预训练模型微调（VGG-16为例）

4. ROI Pooling

5. 损失计算

三、 Faster R-CNN

1. Faster R-CNN算法流程

2. backbone

3. RPN

3.1 anchors（在特征图上画框）

 3.2 对特征图上的anchor进行分类

3.3 bounding box regression框回归

3.4 生成Proposal

4. ROI pooling

5. Classification

6. Loss计算

7. 正负样本

---

个人笔记

一、 R-CNN

用CNN提取出Region Proposals中的featues，然后进行SVM分类与bbox的回归。

参考博文

R-CNNhttps://blog.youkuaiyun.com/weixin_43702653/article/details/123973629?spm=1001.2014.3001.5501

1. R-CNN流程（4个步骤 ）

• 一张图像生成1K~2K个候选区域(使用Selective Search方法)
• 对每个候选区域，使用深度网络提取特征
• 特征送入每一类的SVM 分类器，判别是否属于该类
• 使用回归器精细修正候选框位置

2. RP的确定

区域候选框Region Proposal（RP）--------------使用Selective Search算法确定，如下：

• 使用一种过分割手段，将图像分割成小区域 (1k~2k 个)
• 计算所有邻近区域之间的相似性，包括颜色、纹理、尺度等
• 将相似度比较高的区域合并到一起
• 计算合并区域和临近区域的相似度

重复3、4过程，直到整个图片变成一个区域

在每次迭代中，形成更大的区域并将其添加到区域候选框中；

自下而上的方式可以创建从小到大的不同scale的Region Proposal

3. 预训练模型+微调（backbone）

模型需要通过CNN提取出RP中的特征，用于后面的分类与回归。

• RP大小都不相同，所以需要对RP进行resize操作，变形为backbone要求的输入大小
• 变形之前，先在候选框周围加上16的padding，再进行各向异性缩放====不保持横纵比。
• 模型微调fine-tuning。将预训练模型最后的1000分类层，换成21分类层（20类物体+背景）

正负样本：

计算每个RP和GT的IoU，对于IoU>0.5的RP视为正样本，否则为负样本（即背景）

每个mini-batch随机选取32个正样本和96个负样本组成（128，正负比：1：3）

4. SVM的分类

分类之前的网络都是特征提取部分；eg: 2000个框-----------》（2000，4096）

特征提取冻结参数，开始分类      （2000，4096）-----------》（2000，21）20类物体+背景

过程如下：

SVM分类中，IOU<0.3负例，IOU＞0.7正例，其余的全部丢弃；

负样本远远远多于正样本，使用hard negative mining方法（如下）：

初始时用所有样本训练，经过一轮训练后将score最高即最容易被误判为正样本 的负样本加入新的样本训练集，进行训练，重复以上步骤至达到停止条件。比如分类器性能不再提升

为何hard negative mining？

正样本数目占的比例特别低，负样本太多，直接导致优化过程很慢，

很多负样本远离分界面对于优化几乎没有帮助；选取容易被误判为正样本的  负样本继续训练

5. bbox regression的训练

与GT的IOU＞0.6的RP作为正样本，做回归训练.

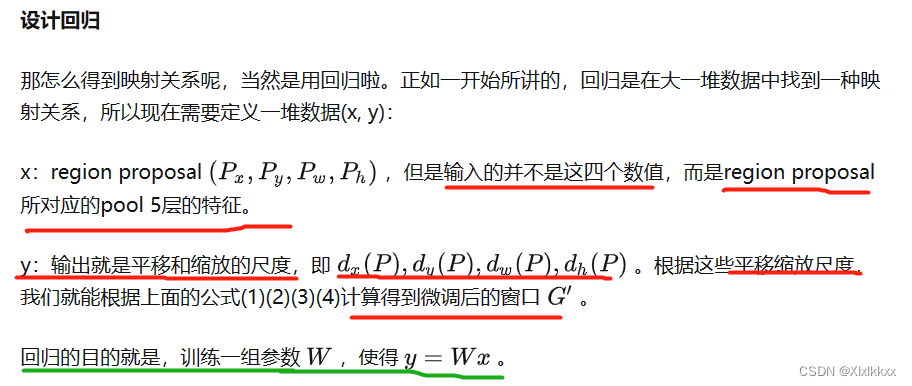

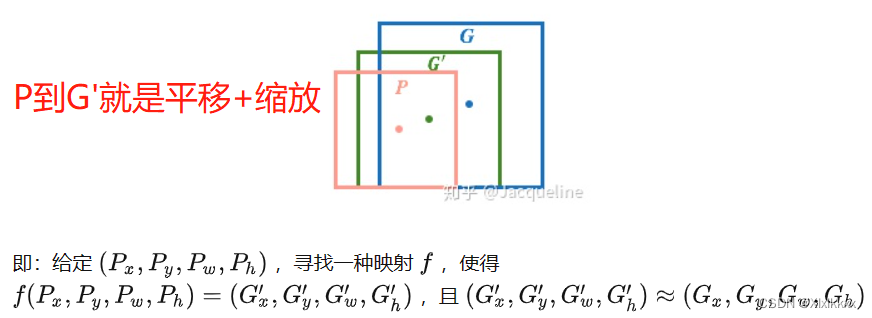

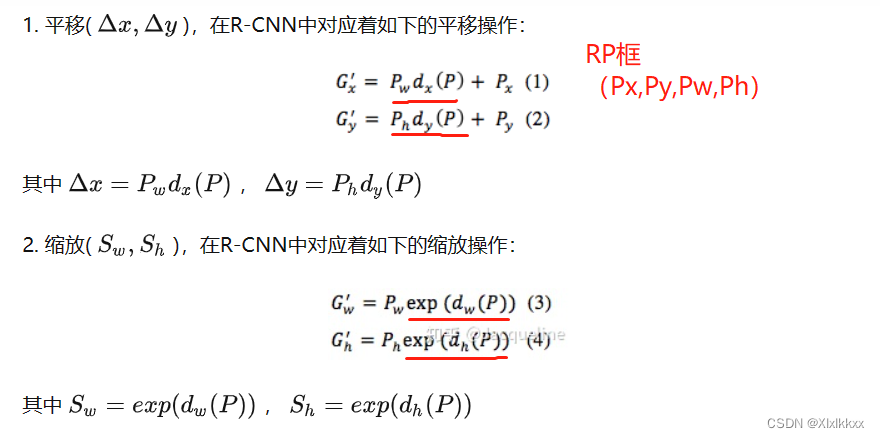

在目标检测中，窗口一般用四维向量(x, y, w, h)来表示，分别表示窗口的中心点坐标和宽高。在下图中，窗口 P为region proposal，窗口 G为ground truth，那bounding box regression的目标呢就是：找到一种映射关系，使得 P 经过映射后会得到一个和G 比较接近的G′



6. NMS

Non-maximum suppression，即非极大值抑制。对于同一个物体，会预测出多个bounding box，NMS所做的就是去除掉多余的bounding box，只保留和ground truth重叠度最高的bounding box
