详解 8 位图像：灰度图-L型和调色板图-P型是什么？

在计算机图像处理领域中，8 位图像是一种常见的图像格式，它因占用空间较小且处理效率高，广泛应用于各种场景中，如灰度图像、调色板图像、医学成像等。本文将全面解析 8 位图像的原理、特点、存储方式及应用场景，并对其优缺点进行分析。

---

什么是 8 位图像？

8 位图像是指每个像素用 8 位（二进制位） 表示，其值范围为 0-255。根据具体用途，8 位图像可以分为两种主要类型：

1. 灰度图像（Grayscale Image）：像素值表示灰度强度，值范围从黑色（0）到白色（255）。
2. 调色板图像（Palette Image）：像素值表示调色板（颜色表）中的索引，实际颜色由调色板定义。

---

8 位灰度图像

原理

灰度图像只有一个通道，使用 8 位存储灰度强度。每个像素值表示从黑到白的亮度值：

• 0：完全黑色。
• 255：完全白色。
• 其他值表示介于黑白之间的灰度。

存储方式

假设一张图像的尺寸为 (M \times N)，存储时会按行优先顺序将每个像素的灰度值保存为单个字节。总大小为 (M \times N) 字节。

例如：

• 图像大小：(4 \times 4)
• 像素值：

  0    64   128  255
  32   96   160  192
  16   80   144  224
  8    72   136  208


存储格式：

[0, 64, 128, 255, 32, 96, 160, 192, 16, 80, 144, 224, 8, 72, 136, 208]

优点

1. 存储效率高：灰度图像的存储需求比彩色图像低 3 倍。
2. 处理简单：灰度值直接对应亮度，无需额外通道。
3. 适用于分析场景：常用于医学图像（如 X 光片）、文档扫描等领域。

缺点

1. 缺乏颜色信息：只能表示黑白及灰阶，不适合彩色场景。
2. 视觉效果单调：不适合艺术设计或复杂可视化。

---

8 位调色板图像

原理

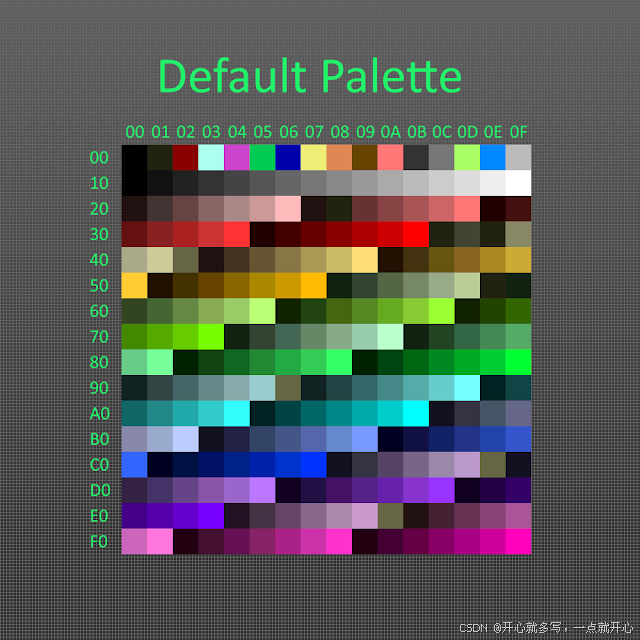

调色板图像是一种索引图像，每个像素值是调色板（颜色表）中的索引，而不是直接的颜色值。调色板通常包含 256 种颜色，每种颜色由 (R, G, B) 三通道组成。

例如：

• 调色板：

  索引0：RGB(0, 0, 0)    索引1：RGB(255, 0, 0)
  索引2：RGB(0, 255, 0)  索引3：RGB(0, 0, 255)


• 图像像素值：

  0  1  2  3
  3  2  1  0


  实际显示颜色：

  黑色  红色  绿色  蓝色
  蓝色  绿色  红色  黑色


存储方式

1. 调色板：存储 256 个颜色值，每个颜色占用 3 字节，总大小为 (256 \times 3 = 768) 字节。
2. 像素数据：每个像素占 1 字节，表示颜色表的索引。

假设一张 (4 \times 4) 的调色板图像，调色板大小为 768 字节，像素数据大小为 (4 \times 4 = 16) 字节。

优点

1. 节省存储空间：与直接存储 RGB 图像相比，调色板图像只需 1 字节表示颜色。
2. 可控颜色集：非常适合颜色有限的场景，如 GIF 动画和像素艺术。

缺点

1. 颜色数量受限：最多 256 种颜色，不适合复杂彩色场景。
2. 调色板依赖：需要额外的调色板数据进行解析。

---

8 位图像的典型应用场景

1. 灰度图像的应用

• 医学影像：如 X 光片、CT 扫描、MRI 图像，常以灰度表示亮度分布。
• 文档扫描：用于将文档转化为电子形式，灰度图减少了存储空间。
• 图像处理：在边缘检测、滤波等图像处理任务中，灰度图像通常作为输入。

2. 调色板图像的应用

• GIF 动画：由于调色板图像支持动画且存储效率高，GIF 格式被广泛使用。
• 像素艺术：调色板图像非常适合像素艺术设计，可控制颜色数量和样式。
• 地图绘制：在地理信息系统（GIS）中，调色板图像常用于绘制地形、气候图。

---

8 位图像的优缺点

优点

1. 存储效率高：

   • 灰度图像减少了颜色通道，适合空间有限的场景。
   • 调色板图像通过索引表示颜色，大幅减少存储需求。

2. 处理简单：

   • 灰度图像直接对应亮度，计算方便。
   • 调色板图像支持快速换色，只需修改调色板而无需修改像素数据。

3. 兼容性好：

   • 几乎所有图像处理软件和工具都支持 8 位图像。

缺点

1. 信息量有限：

   • 灰度图像只能表示亮度，缺少颜色信息。
   • 调色板图像颜色受限，最多支持 256 种。

2. 视觉效果局限：

   • 灰度图像在表达艺术效果或复杂场景时显得单调。
   • 调色板图像可能出现颜色失真或不足的问题。

---

8 位图像与其他图像格式的对比

特性	8 位灰度图像	8 位调色板图像	24 位彩色图像
每像素存储大小	1 字节	1 字节 + 调色板数据	3 字节
颜色种类	256 阶灰度	最多 256 种颜色	16,777,216 种颜色
适合的场景	黑白图像、分析	简单彩色场景	高质量全彩图像
文件大小	小	小至中等	大
处理复杂度	低	中等	高

---

如何在 Python 中处理 8 位图像？

使用 Pillow 库可以轻松读取和处理 8 位图像。

1. 读取灰度图像

from PIL import Image

# 打开灰度图像
img = Image.open("gray_image.png")

# 确认图像模式
print(img.mode)  # 输出: L

# 获取像素值
pix = img.load()
print(pix[10, 10])  # 灰度值 (0-255)

2. 读取调色板图像

# 打开调色板图像
img = Image.open("palette_image.png")

# 确认图像模式
print(img.mode)  # 输出: P

# 获取调色板
palette = img.getpalette()  # 返回调色板
print(palette[:9])  # 调色板前 3 个颜色 (R, G, B)

# 获取像素索引
pix = img.load()
print(pix[10, 10])  # 输出索引值 (0-255)

---

总结

8 位图像是一种高效的图像格式，广泛用于需要平衡存储和处理效率的场景中。灰度图像适合黑白和分析任务，而调色板图像因其灵活的颜色定义在动画和艺术设计中占据重要地位。虽然 8 位图像在颜色表现力上有所限制，但其低存储需求和高处理效率使它在现代图像处理中依然不可或缺。

如果你对 8 位图像的原理和应用还有其他疑问，欢迎留言讨论！
