网络从入门到入职-第十一课 VLAN划分您真的会了么！

参考学习视频：网络从入门到入职-第十一课 VLAN划分您真的会了么！_哔哩哔哩_bilibili

面试题：

1. 如下图，交换机1全部端口划分在VLAN 2，交换机2全部端口划分在VLAN 3.交换机1与交换机2下的PC1与PC2是否能够互通？
2. 如下图，PC1在VLAN 2、PC2在VLAN 3，交换机1与交换机2之间Trunk，有什么方法使得PC1与PC2之间互通？
3. PC1连接到交换机1的接口Gi1/0/1为Access，如果使用Trunk，是否可以？

第一题：

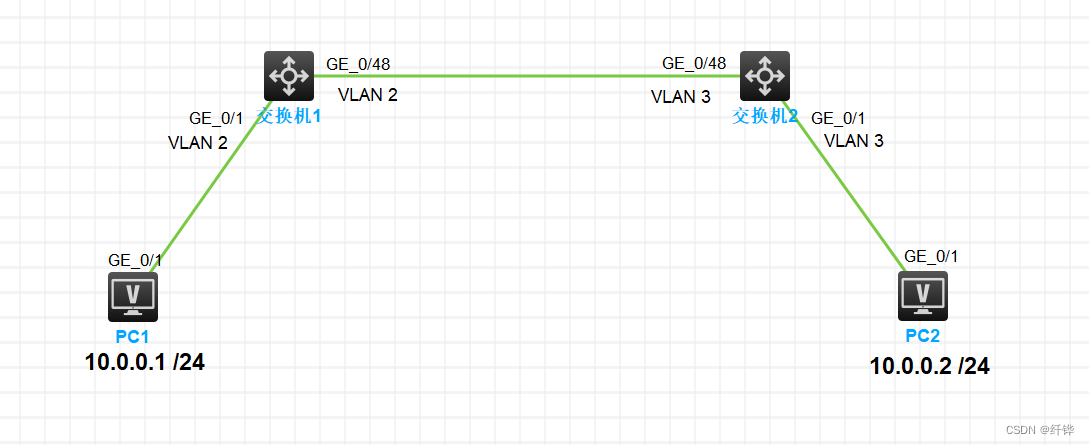

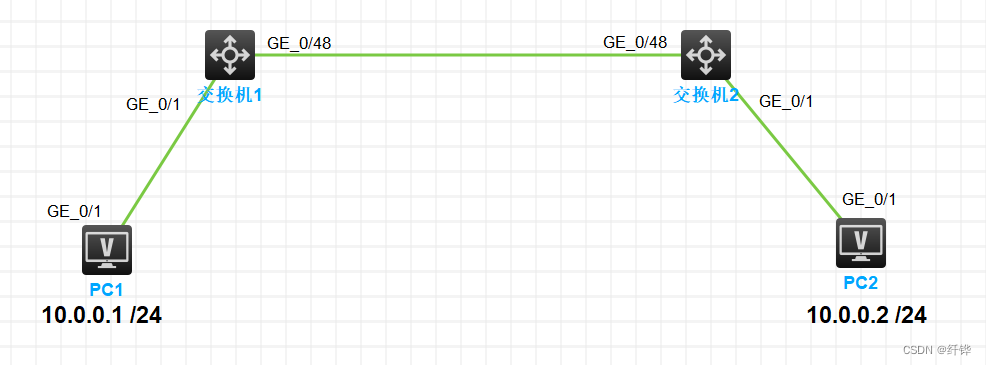

• 如下图，交换机1全部端口划分在VLAN 2，交换机2全部端口划分在VLAN 3.交换机1与交换机2下的PC1与PC2是否能够互通？

设备配置信息：

1.二层交换机创建Vlan：

Switch1：
 vlan 2

Switch2：
 vlan 3

2.端口下放行VLAN：

Switch1：
 interface range GigabitEthernet1/0/1 to GigabitEthernet1/0/48
  port access vlan 2

Switch2：
 interface range GigabitEthernet1/0/1 to GigabitEthernet1/0/48
  port access vlan 3

*H3C交换机默认端口类型Access

测试连通性：

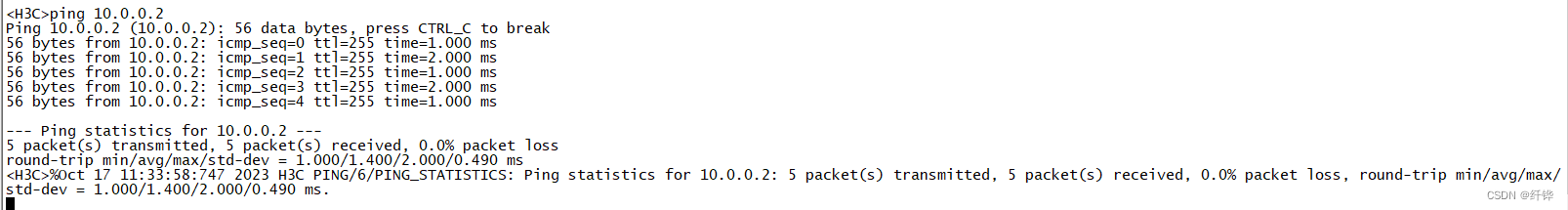

PC1 ping PC2：

*一贯思维：相同VLAN 可以通信，不同VLAN 不可以通信

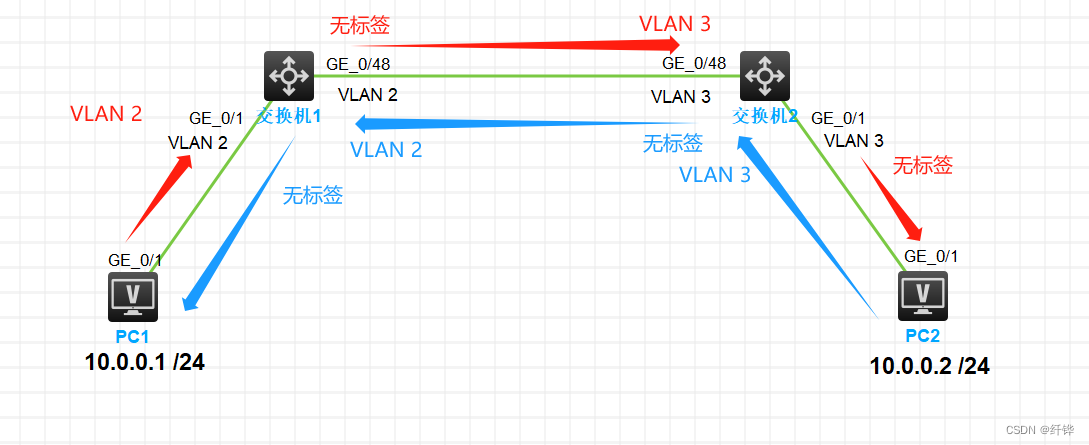

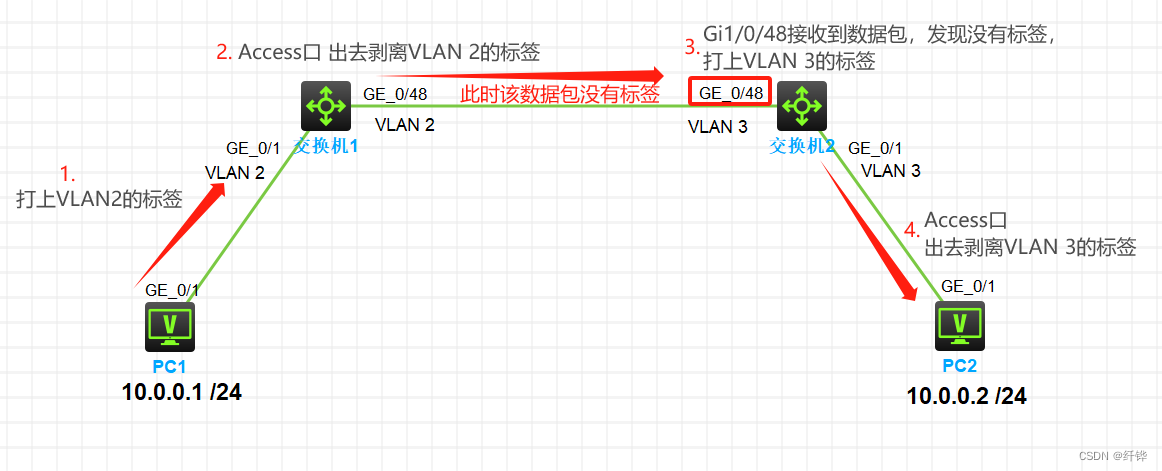

 交换机Access处理过程

Access处理过程

• 进交换机：Access端口在收到未打VLAN标签的以太网帧后打上VLAN标签
• 出交换机：转发出端口时剥离VLAN标签 只能剥离本身标签（Access端口放行的VLAN）

Access出去的时候需要剥离Tag标签， 一般PC无法识别Tag，在PC进入/出去 是没有Tag标签

第二题：

• 如下图，PC1在VLAN 2、PC2在VLAN 3，交换机1与交换机2之间Trunk，有什么方法使得PC1与PC2之间互通？

常规操作：

设备配置信息：

1.二层交换机创建Vlan：

Switch1：
 vlan 2
 vlan 3

Switch2：
 vlan 2
 vlan 3

2.设置交换机端口类型：

Switch1：
 interface GigabitEthernet1/0/48
  port link-type trunk

Switch2：
 interface GigabitEthernet1/0/48
  port link-type trunk

3.端口下放行VLAN：

Switch1：
 interface GigabitEthernet1/0/1
  port access vlan 2

 interface GigabitEthernet1/0/48
  port trunk permit vlan all

Switch2：
 interface GigabitEthernet1/0/1
  port access vlan 3

 interface GigabitEthernet1/0/48
  port trunk permit vlan all

测试连通性：

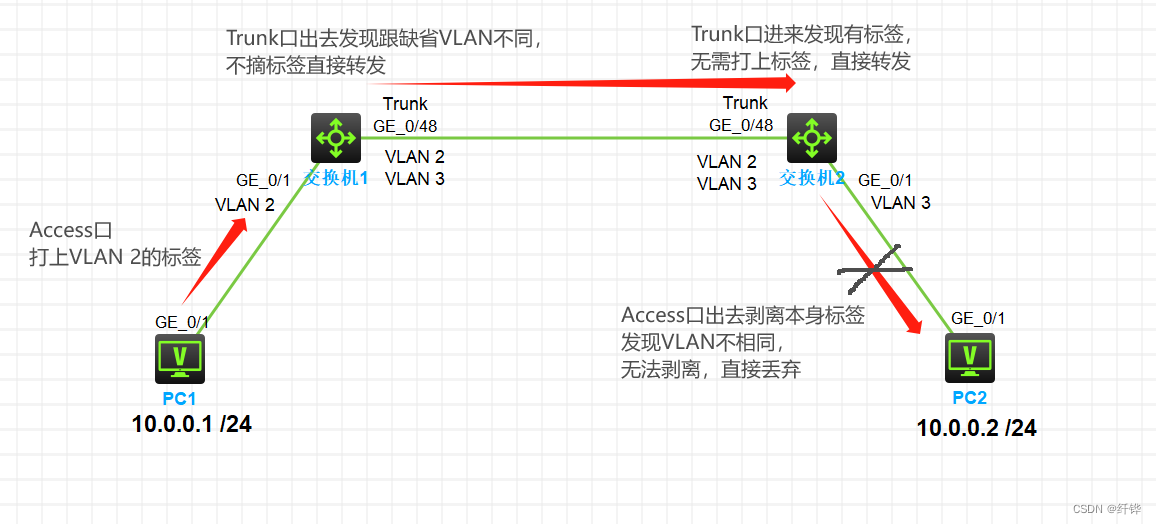

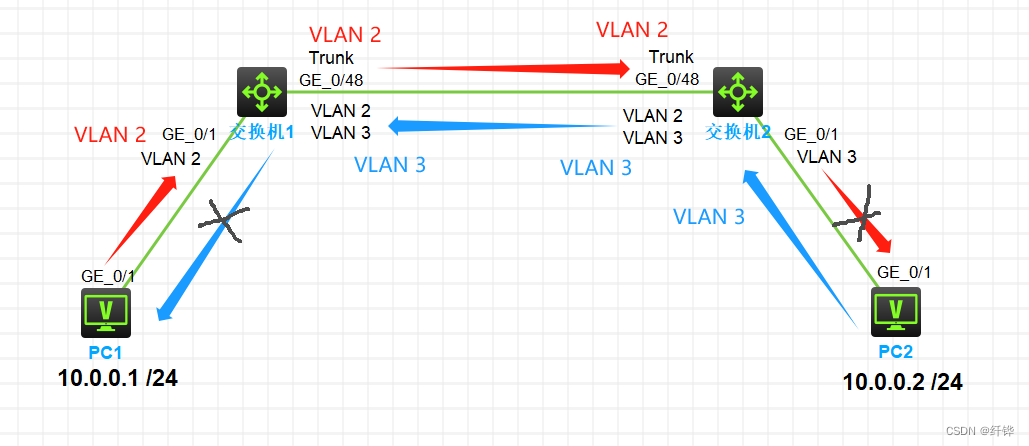

交换机Access与Trunk处理过程：

Trunk处理过程:

• 进交换机：Trunk接口在接收到不带标签的帧时，打上缺省VLAN标签          Ps：其他VLAN不变

Trunk口的缺省Vlan（PVID）

• 出交换机：Trunk接口在发送缺省VLAN时，Trunk端口要剥离帧中的标签     Ps：其他VLAN不变

Trunk口的缺省Vlan（PVID）

PVID与Access处理过程一样

Trunk口出去，对PVID的VLAN来说，会剥离该标签

Trunk口进入，对PVID的VLAN来说，会打上该标签

正确操作：

修改交换机Trunk口PVID的VLAN

设备配置信息：

1.二层交换机创建Vlan：

Switch1：
 vlan 2
 vlan 3

Switch2：
 vlan 2
 vlan 3

2.设置交换机端口类型：

Switch1：
 interface GigabitEthernet1/0/48
  port link-type trunk

Switch2：
 interface GigabitEthernet1/0/48
  port link-type trunk

3.端口下放行VLAN：

Switch1：
 interface GigabitEthernet1/0/1
  port access vlan 2

 interface GigabitEthernet1/0/48
  port trunk permit vlan all

Switch2：
 interface GigabitEthernet1/0/1
  port access vlan 3

 interface GigabitEthernet1/0/48
  port trunk permit vlan all

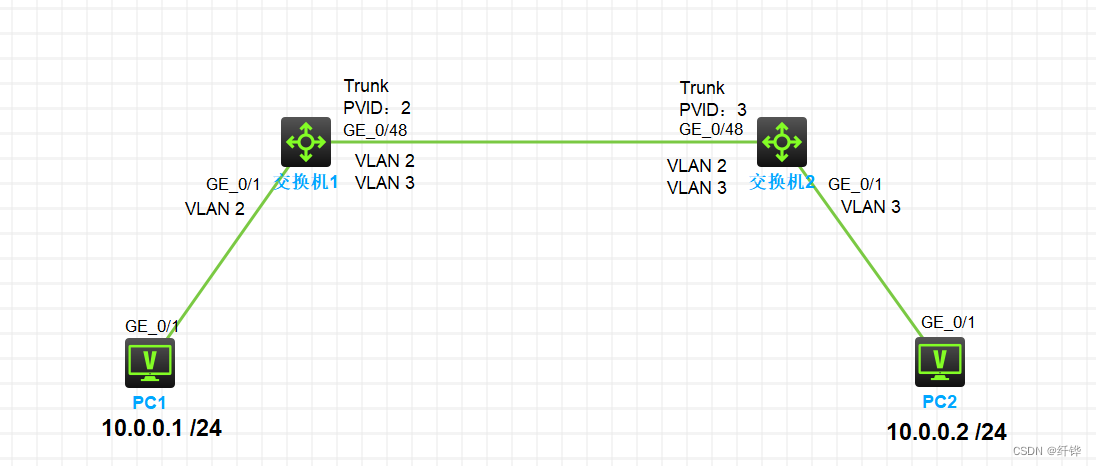

4.设置Trunk口PVID VLAN：

Switch1：
 interface GigabitEthernet1/0/48
  port trunk pvid vlan 2

Switch2：
 interface GigabitEthernet1/0/48
  port trunk pvid vlan 3

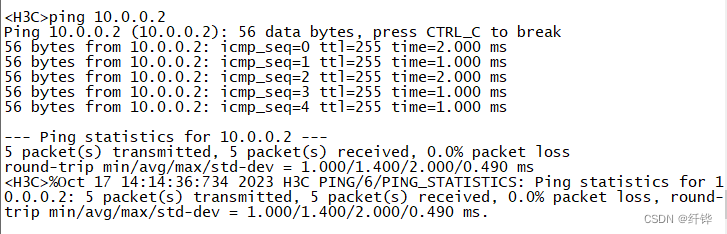

测试连通性：

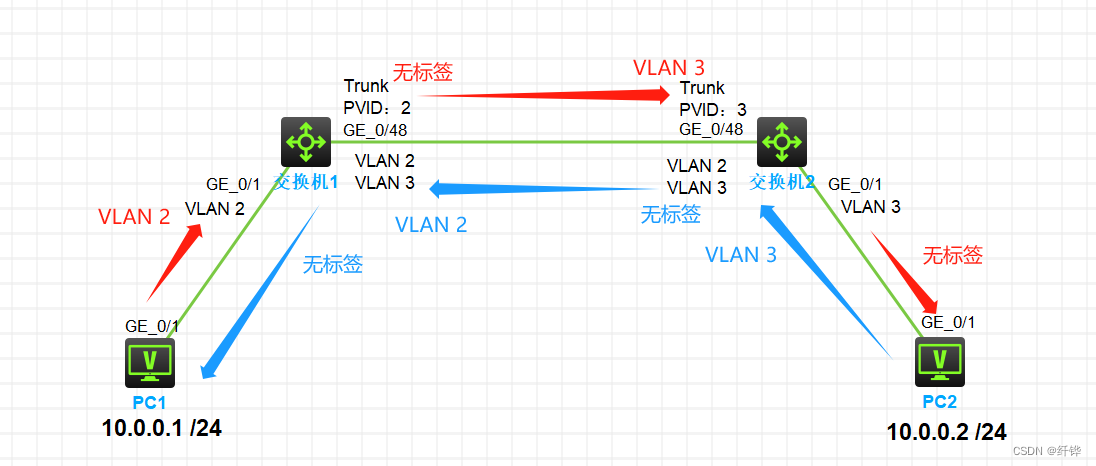

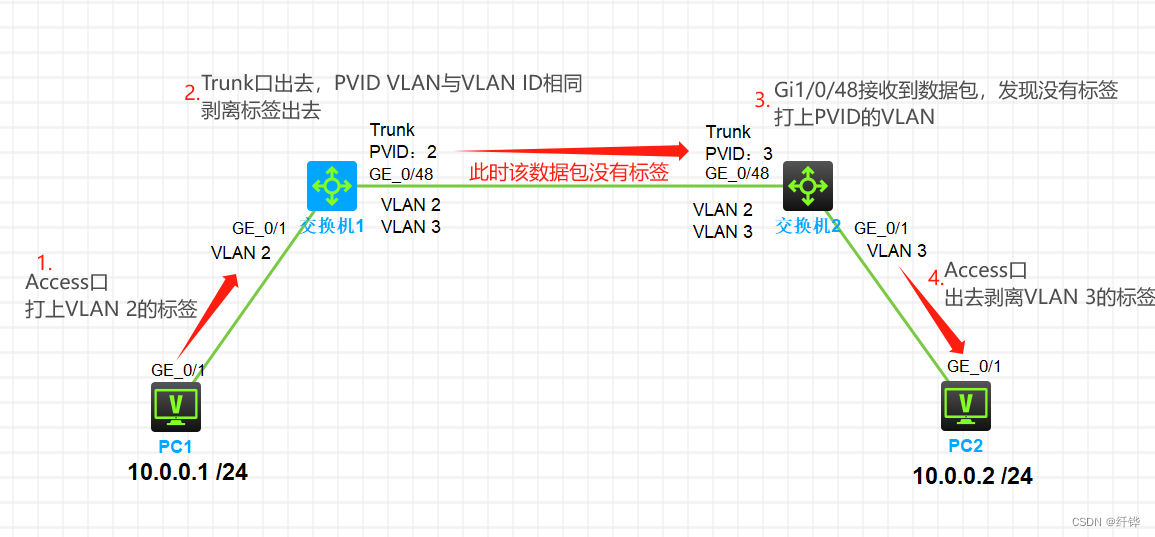

交换机Access与Trunk处理过程：

第三题：

• PC1连接到交换机1的接口Gi1/0/1为Access，如果使用Trunk，是否可以？

常规操作：

*一贯思维：连接终端需要Access口，不能使用Trunk口

设备配置信息：

 1.二层交换机创建Vlan：

Switch1：
 vlan 2
 vlan 3

Switch2：
 vlan 2
 vlan 3

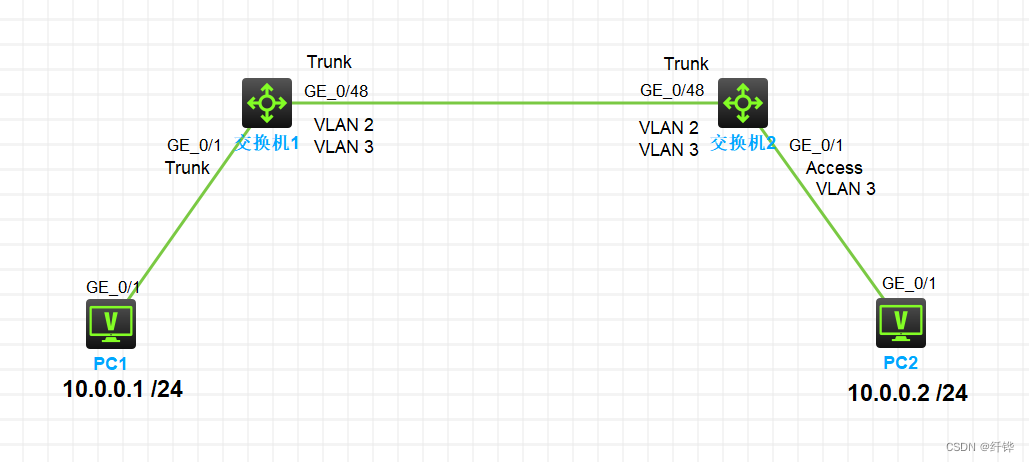

2.设置交换机端口类型：

Switch1：
 interface GigabitEthernet1/0/1
  port link-type trunk

 interface GigabitEthernet1/0/48
  port link-type trunk

Switch2：
 interface GigabitEthernet1/0/48
  port link-type trunk

3.端口下放行VLAN：

Switch1：
 interface GigabitEthernet1/0/1
  port trunk permit vlan all

 interface GigabitEthernet1/0/48
  port trunk permit vlan all

Switch2：
 interface GigabitEthernet1/0/1
  port access vlan 3

 interface GigabitEthernet1/0/48
  port trunk permit vlan all

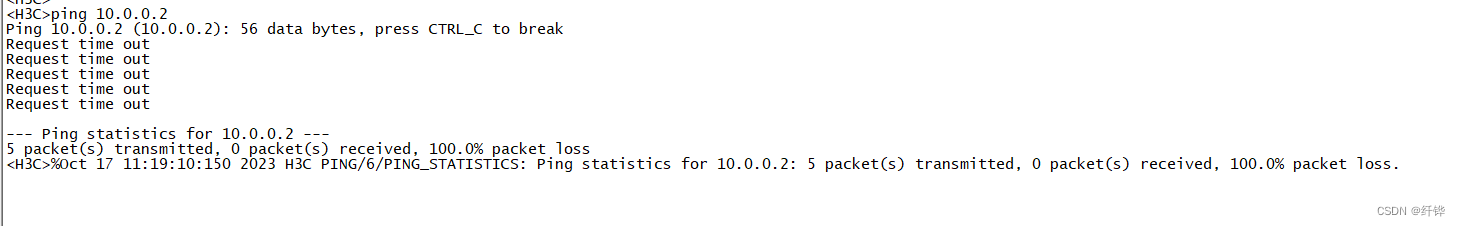

测试连通性：

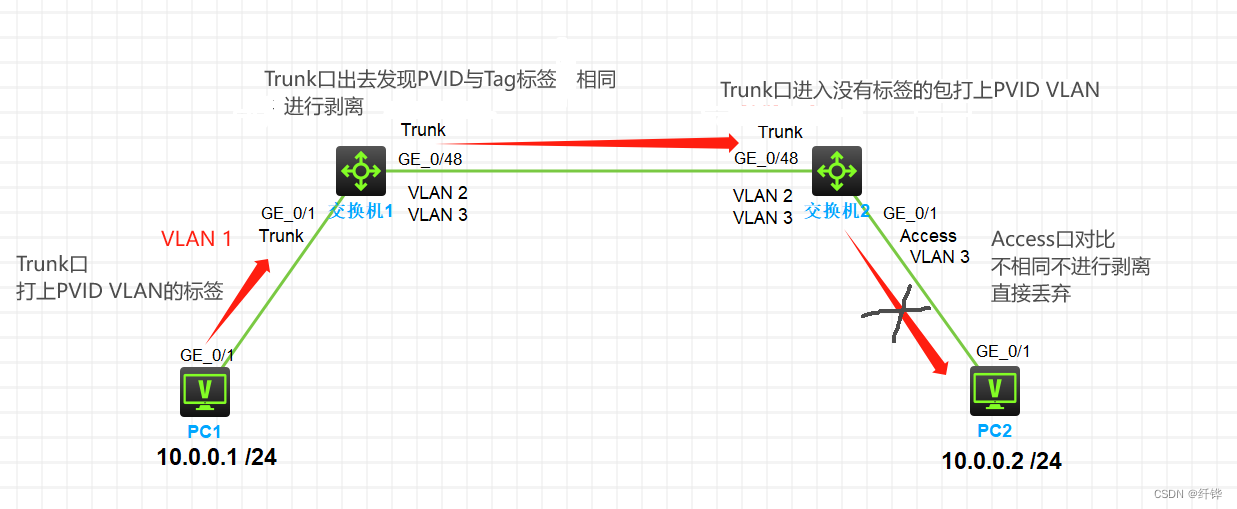

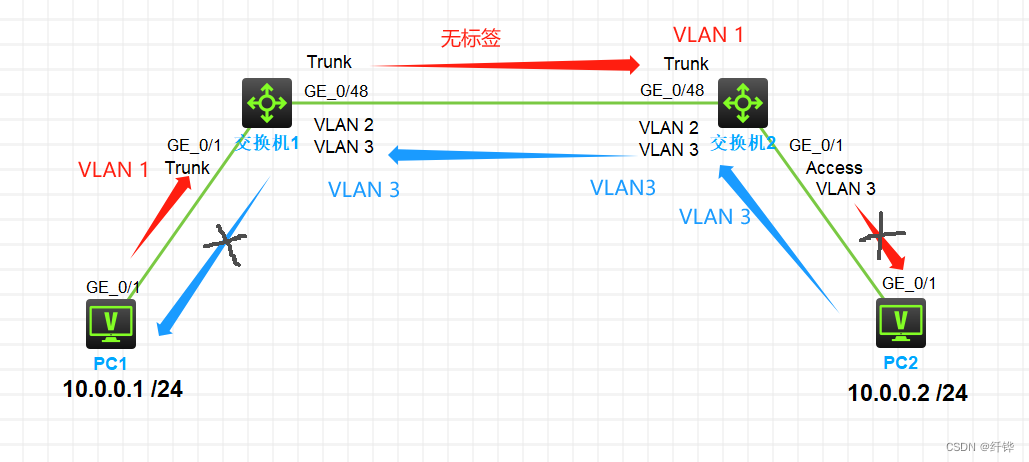

交换机Access与Trunk处理过程：

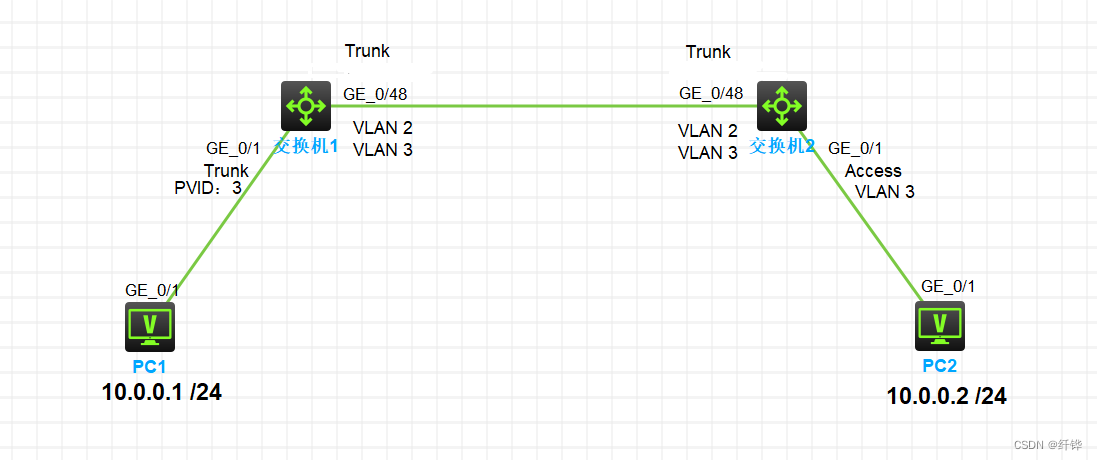

 正确操作：

修改交换机Gi1/0/1口PVID的VLAN

设备配置信息：

1.二层交换机创建Vlan：

Switch1：
 vlan 2
 vlan 3

Switch2：
 vlan 2
 vlan 3

2.设置交换机端口类型：

Switch1：
 interface GigabitEthernet1/0/1
  port link-type trunk

 interface GigabitEthernet1/0/48
  port link-type trunk

Switch2：
 interface GigabitEthernet1/0/48
  port link-type trunk

3.端口下放行VLAN：

Switch1：
 interface GigabitEthernet1/0/1
  port trunk permit vlan all

 interface GigabitEthernet1/0/48
  port trunk permit vlan all

Switch2：
 interface GigabitEthernet1/0/1
  port access vlan 3

 interface GigabitEthernet1/0/48
  port trunk permit vlan all

4.设置Trunk口PVID VLAN：

Switch1：
 interface GigabitEthernet1/0/1
  port trunk pvid vlan 3

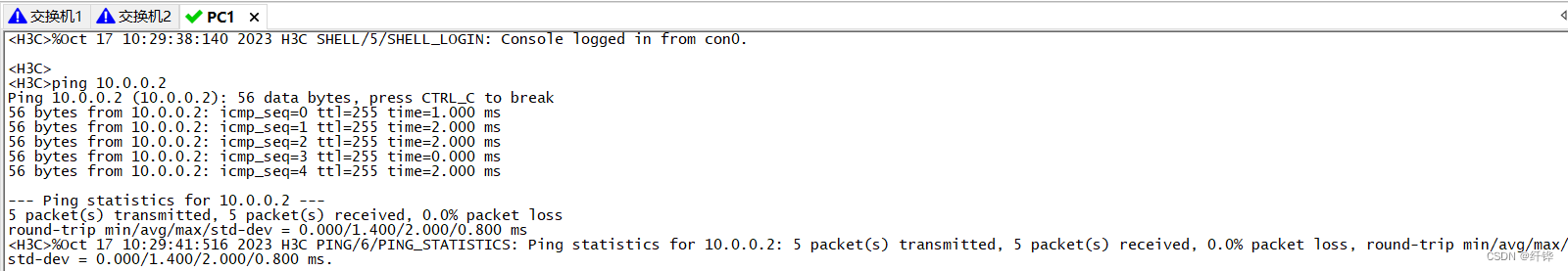

测试连通性：

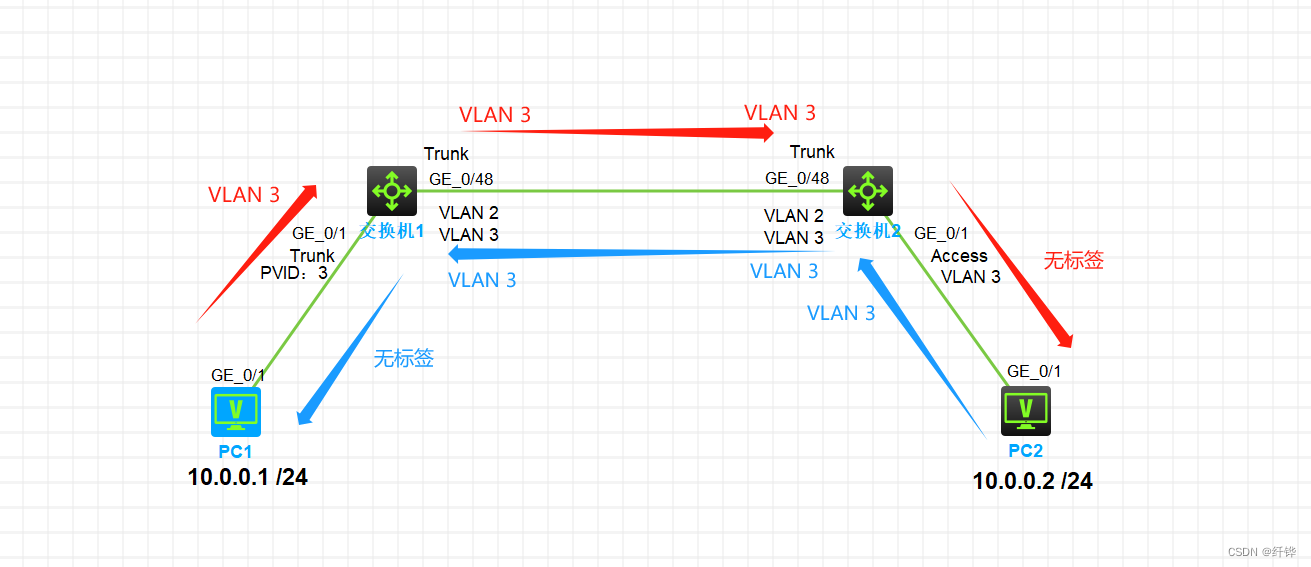

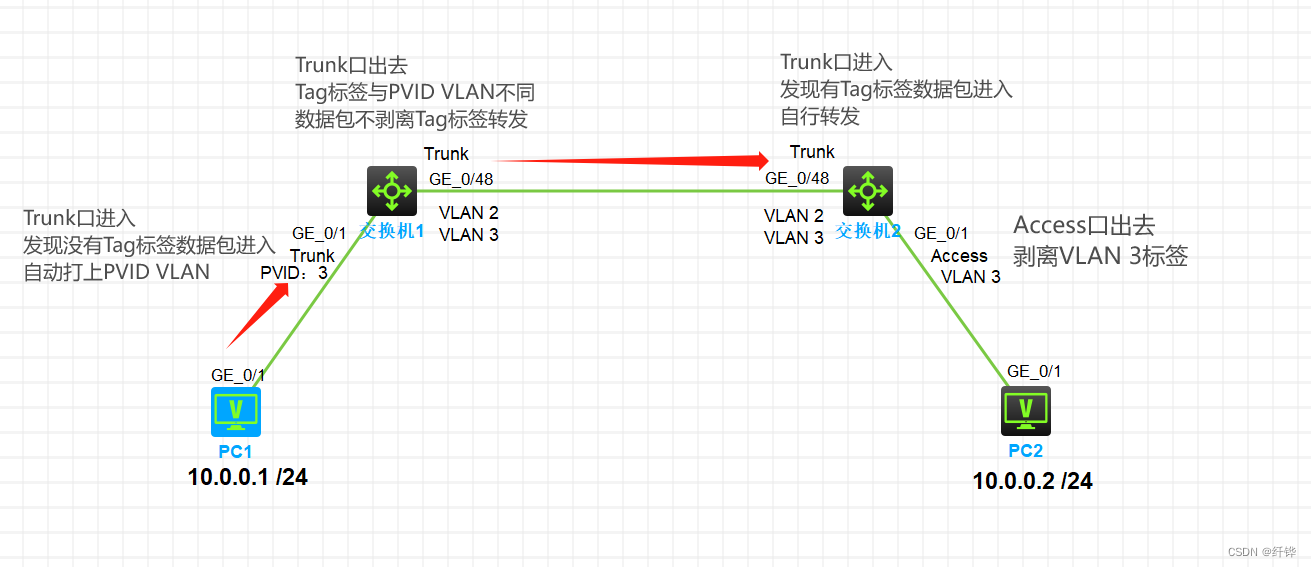

交换机Access与Trunk处理过程：
