LM7805常见封装

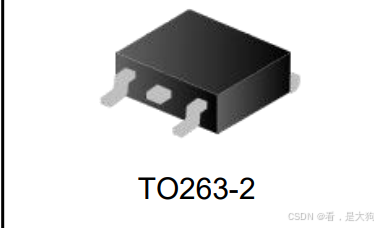

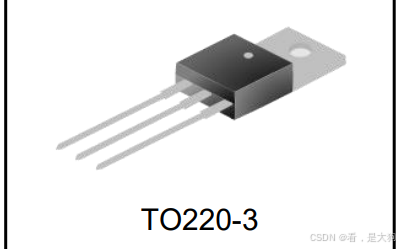

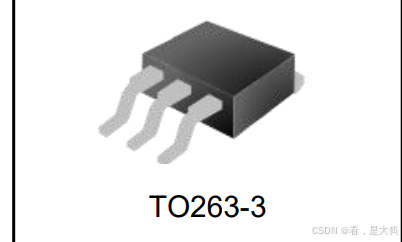

        LM78xx系列的芯片都是一些大体积的封装，TO220-3 TO263-3 TO263-2 SOT-223最小体积的封装应该就是SOT-223类型了，输出电流在1.5A，同时LM78xx，系列芯片能输出的电压范围在 5,6,8,10,12,15V ，每个不同的电压对应着，不同的LM78XX芯片名称。

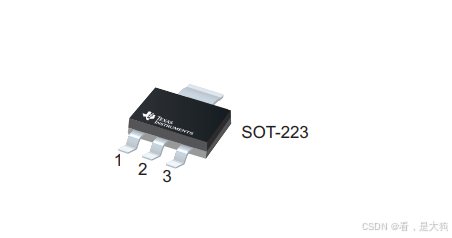

        SOT-223的封装是德州仪器的芯片，这种封装相对于TO系列的封装来说，体积比较小，pcb布局有限的小伙伴可以考虑这个封装。



LM78xx不同系列

        用LM7805来举例，最大能支持35V的电压输入，最小输入电压在7.5V，同时支持的输出电压有 5,6,8,10,12,15V  。

        与AMS1117 EM6211C的命名规则一样，当固定输出电压不同的时候，对应这不同的芯片系列命名例如LM7805，就是固定5V的输出电压，LM78XX系列芯片，如果输出电压是8V的情况下就是将xx更换为08，如果输出电压是15V，那么芯片的命名就是，LM7815。

LM7805驱动电路

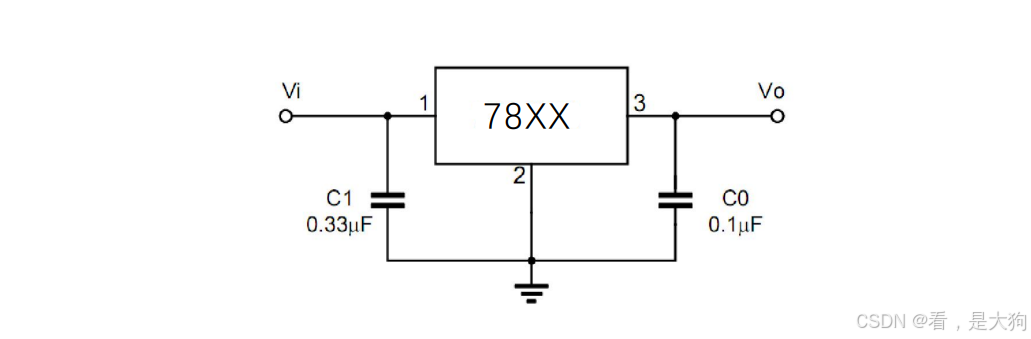

        这里不同型号的LM78xx芯片的驱动电路都是通用的，都是这个驱动电路，也就是说这个驱动电路就是通用的。

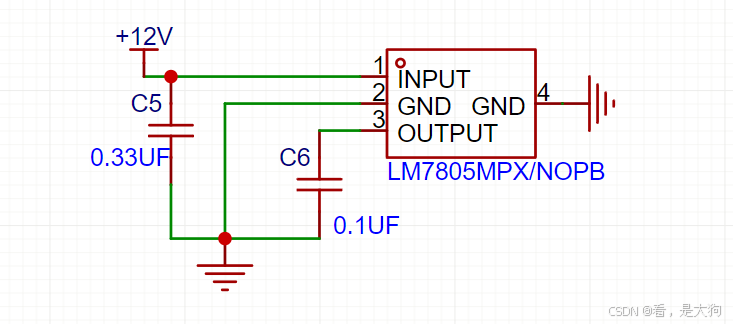

        然后用嘉立创eda画出来大概应该就是这个样子的。

LM7805数据手册

7805 -PDF数据手册-参考资料-立创商城

7805 -PDF数据手册-参考资料-立创商城

                                                欢迎指正，希望对你，有所帮助！！！
