1、什么是二极管

1、1简介

定义：二极管就是半导体材料被封装之后，在PN结两端加上两个正负极引线制作而成

一般二极管符号：

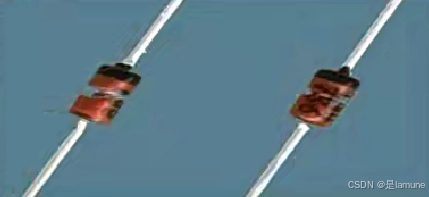

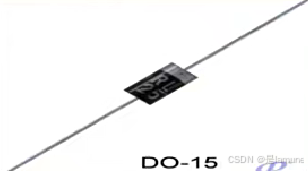

 二极管实物：

 二极管实物中，有一圈颜色的一端 （例如银色、黑色、蓝色）为负极，另一端为正极

特型：单向导通性（只能从正极流向负极）、伏安特性（电流和电压的关系）

1、2二极管如何使用？

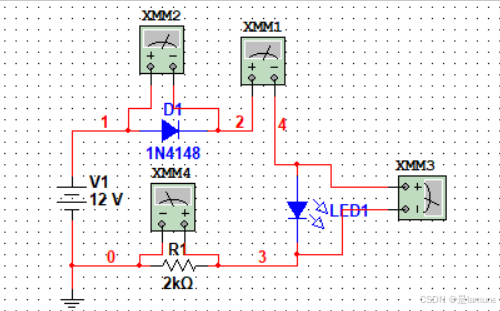

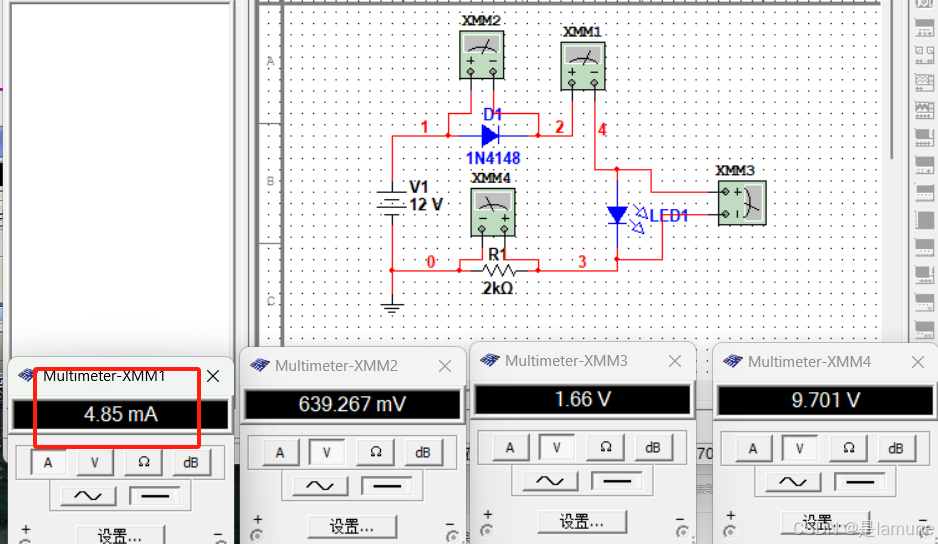

在连接了如图的元器件后进行仿真，运行后，发光二极管没有任何变化，为什么呢？？

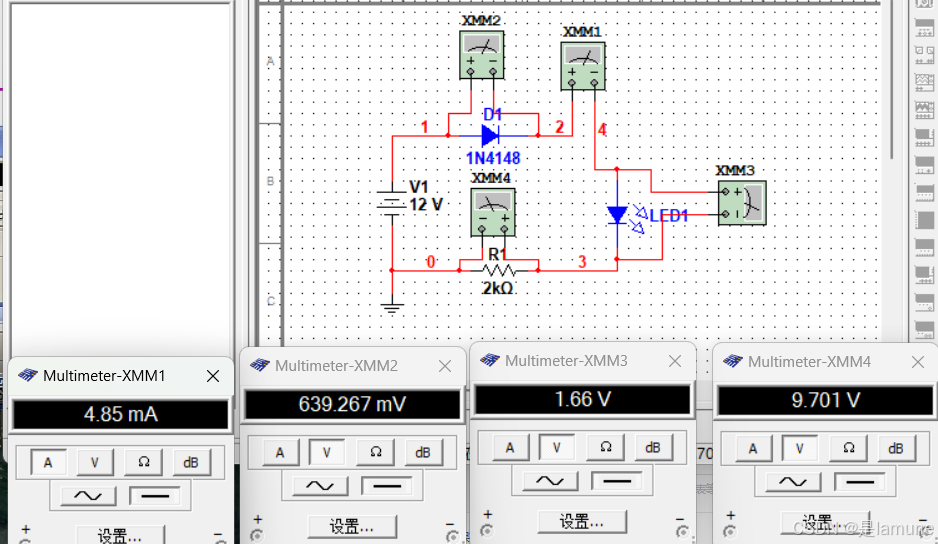

我们连上万用表后，可以得到各个测试点的值

为什么对应节点电流和电压都有数据，但是元器件没有任何反应？

这是二极管的特性造成的：

1、二极管导通后，它所分的电压值为0.7V，

2、发光二极管导通后所分得的电压值为1-2V，电流值为5-20mA。

也就是说，电源通过二极管，通过发光二极管，通过电阻之后，在二极管上所分的电压值一定是0.7V，通过发光二极管的电压值也一定是1-2V之间，如果发光二极管要被点亮，那它所通过的电流值必须在5-20mA之间，如果大于20mA发光二极管就可能被烧毁

所以如图，此时通过发光二极管的电流为4.85mA，不在5-20mA区间内，所以发光二极管是不可能被点亮的 .。

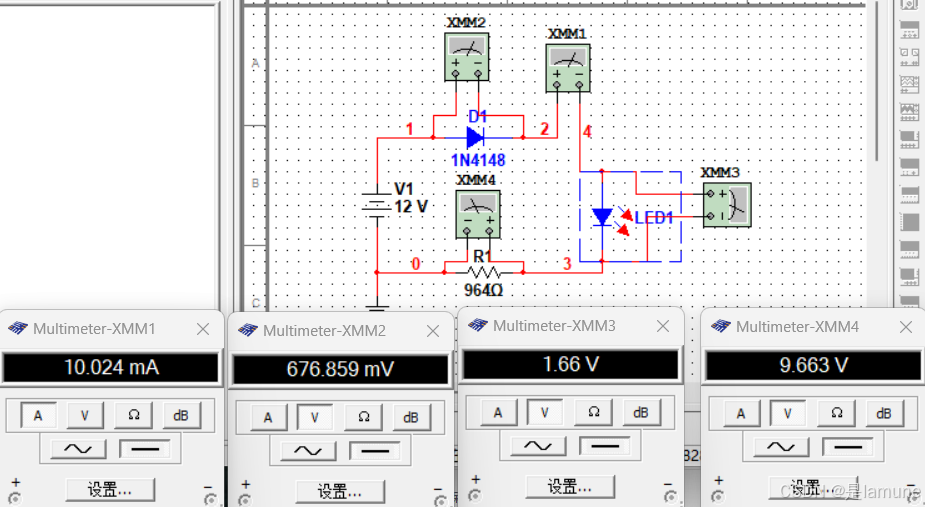

如图总电压为12V ，二极管分压默认为0.7v，发光二极管从我们测量的值可知分压值为1.66v，所以可以知道电阻分压值为 12-0.7-1.66=9.64v，r=ui，这里我们假设通过的电流为10mA，可以得出电阻为964Ω，修改完电阻值后测试结果如图

 可以看到此时发光二极管已经被点亮。

2、什么是稳压二极管

能够稳定一定电压的二极管

2、1实行稳压的条件

1）工作在反击穿状态

（也就是说，稳压二极管在电路中的连接，必须是反向连接

2）反向电压应大于稳压电压

2、2稳压电路

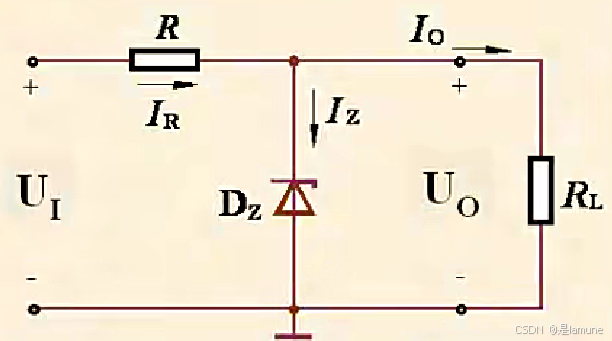

稳压电路时由稳压二极管和电阻一起串联组合成的

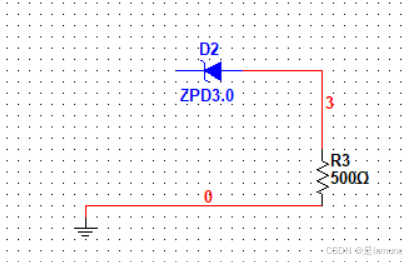

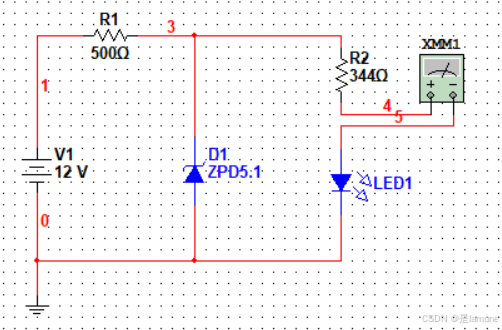

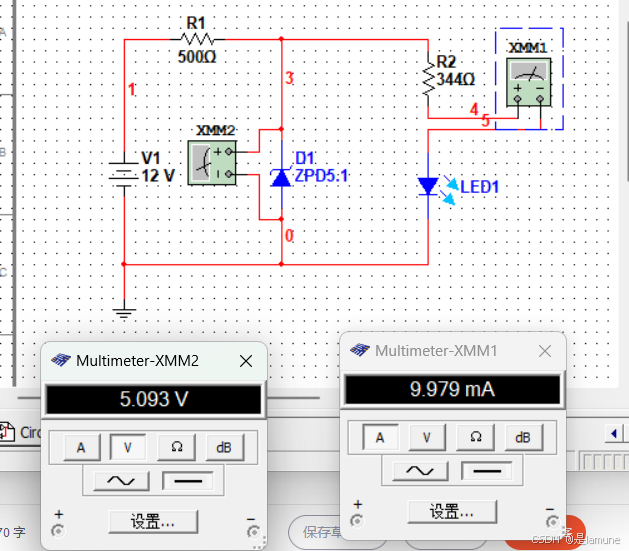

搭建稳压电路

稳压电路的电流范围为4-8mA

总结：

1、稳压二极管的使用形式为稳压二极管和电阻进行串联

2、稳压二极管要达到比较好的稳压效果，一定要注意稳压电流的选取

3、在电路应用中要注意串联电阻阻值的选择

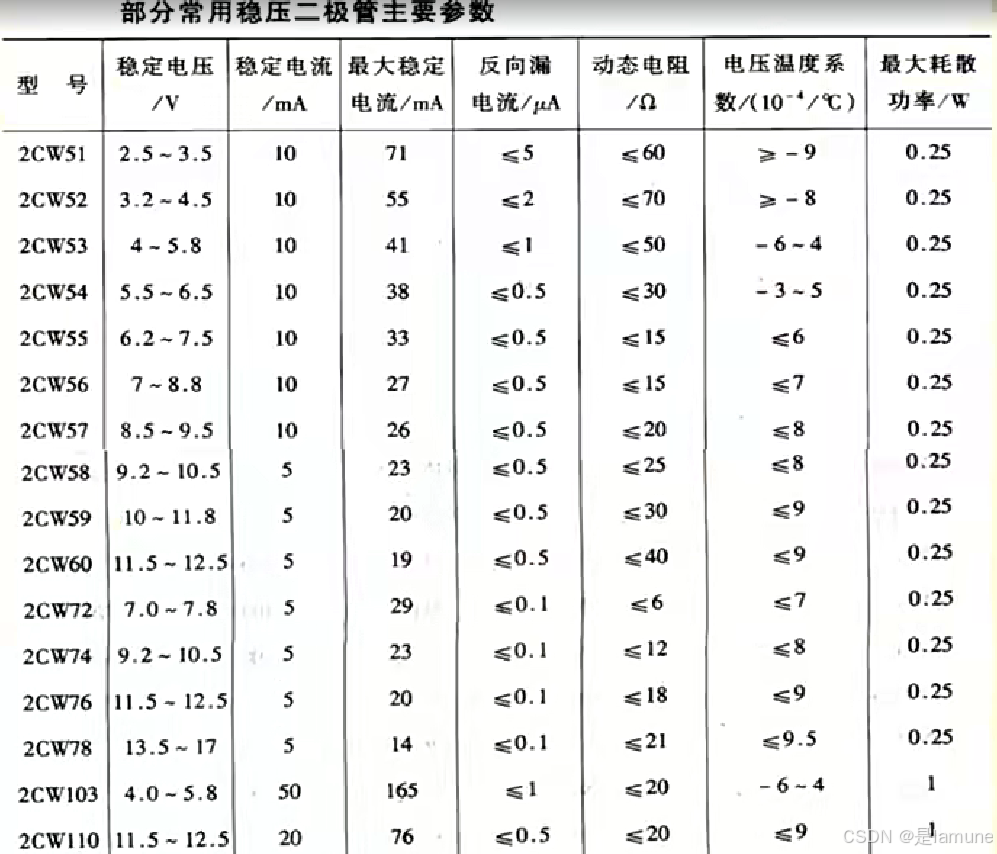

 部分稳压二极管参数示例：

 我们以2cw51为例，它的稳定电流为10mA，也就是说稳压二极管想达到比较好的稳压效果 那他的电流流过稳压二极管取值为10mA；最大稳定电流为71mA，最大功耗为0.25W，所以是不能超过这个0.25W的 ，防止稳压二极管被烧毁。

不同稳压电路的区别

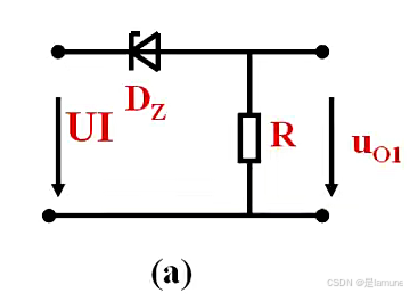

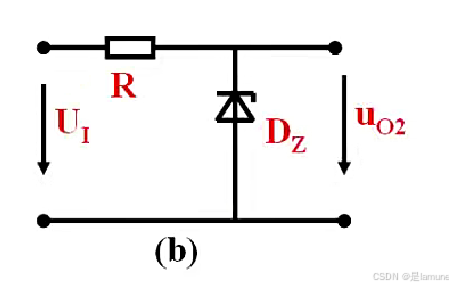

图b为我们典型的稳压电路，图a稳压二极管和电阻的位置进行了交换

那我们如果给它们同样的输入信号，那它们的输出信号是否一样呢？

我们用软件仿真进行测试

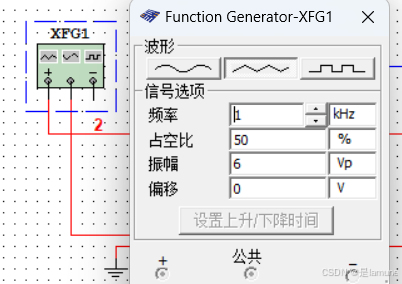

我们搭建好电路之后 ，添加函数发生器，并对其进行如下图配置修改，波形修改为三角波，频率设置为1kHz，占空比为50%，振幅修改为6V

连接完函数发生器需要再添加一个示波器

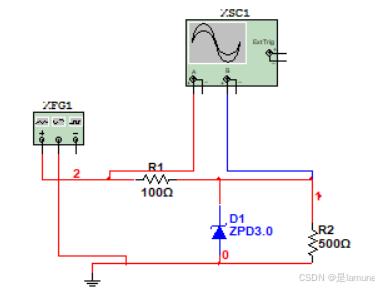

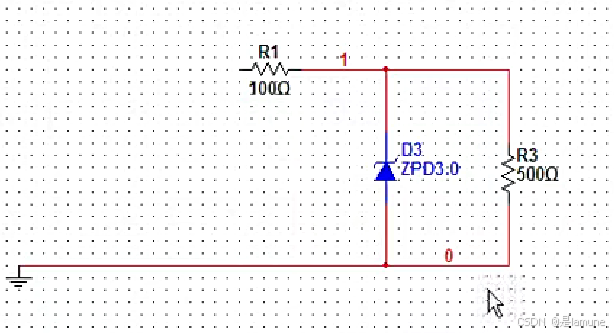

搭建好的电路如图

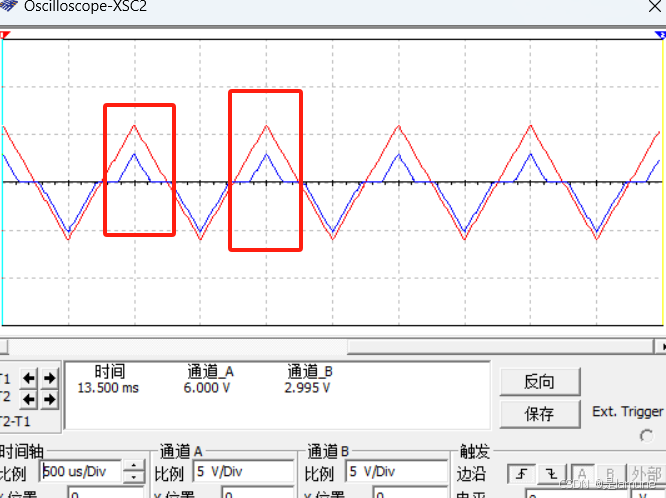

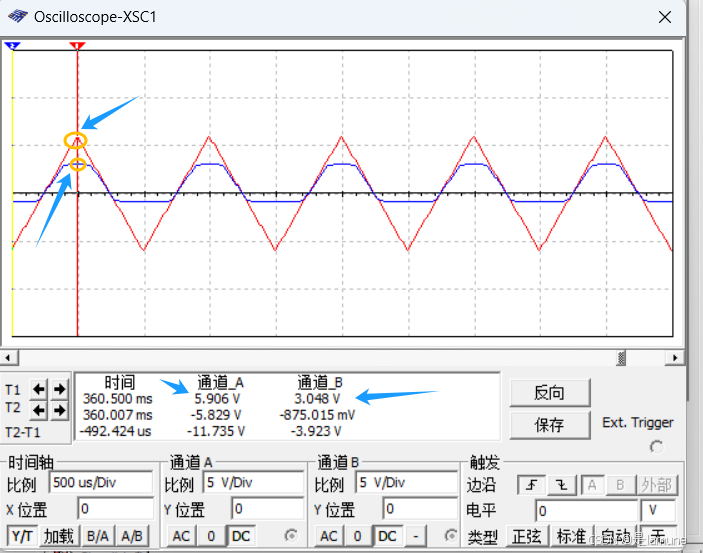

我们输入信号为红色线条，输出信号为蓝色线条

我们分析一下这个波形，

首先，当U小于3V时我们的稳压管没有达到击穿电压，他在反击穿电路中相当于断开，此时的输出电压就等于R2的电压

当U大于3V时，这时候稳压管已经起到稳压的作用，此时的输出信号，就等于稳压管两端的电压 所以此时的输出信号就为3V

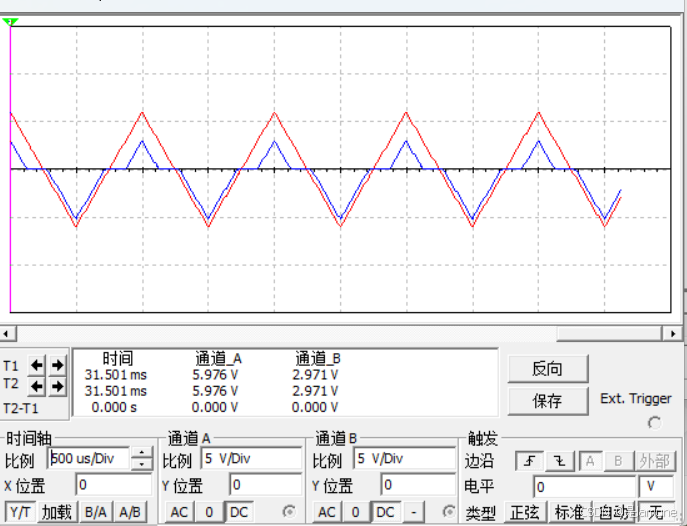

 我们看我们的测试结果，通道A为5.0.6V，通道B为3.048V

我们来看一下另一个电路

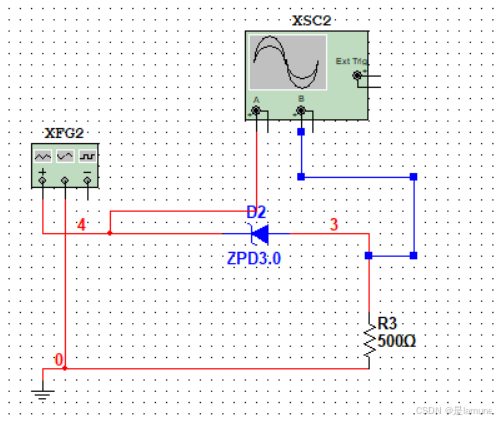

我们同样的对这个电路连上函数发生器，和示波器

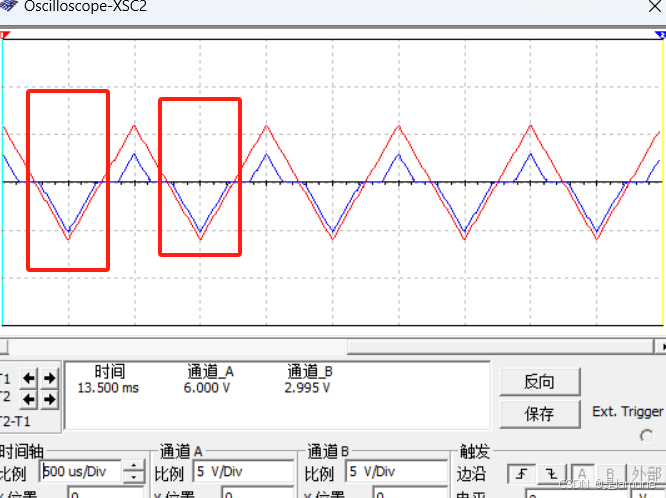

对应的测试波形如图

为什么这个波形和另一个电路波形不一样呢

当信号U小于3V时，此时稳压二极管时不导通的，电路相当于被断开了 ，此时就是有输入信号，但是没有输出信号了 （如下图，有输入没有输出

当我们的电压值U大于3V时 ，此时的稳压二极管已经被击穿了 ，它的稳定的电压值为3V，另外1v分在了电阻上 ，所以该电路稳压二极管对应输入信号 的增加 ，对应的输出也会慢慢的增加
