UEFI启动的七阶段笔记

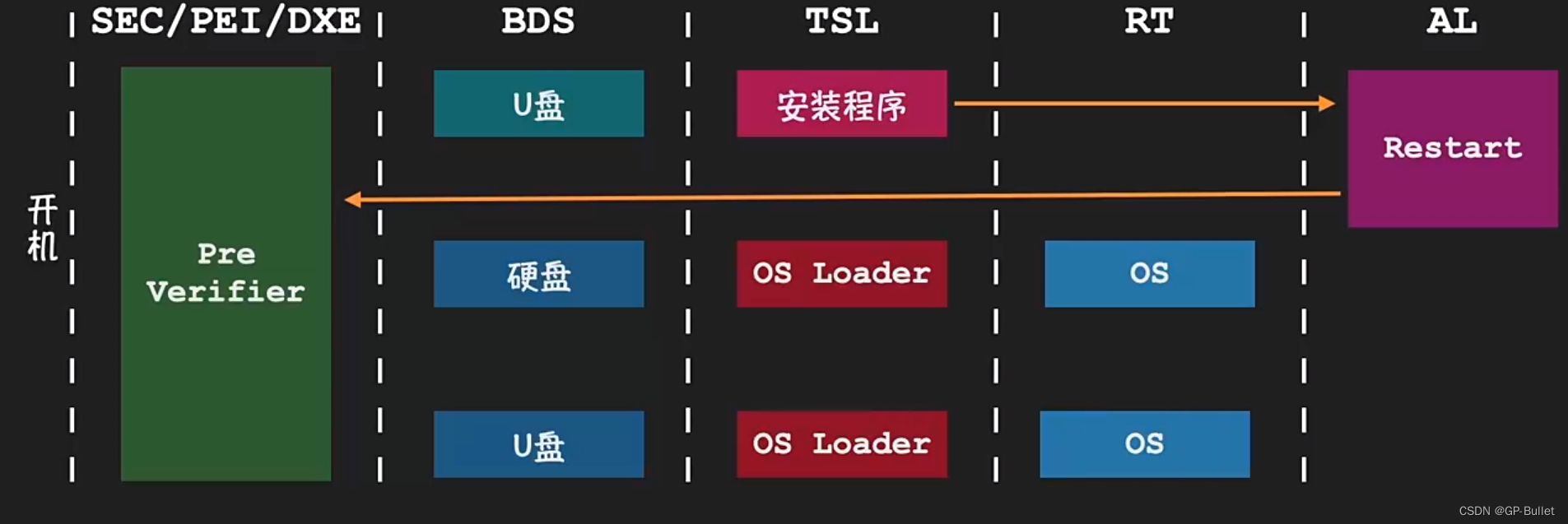

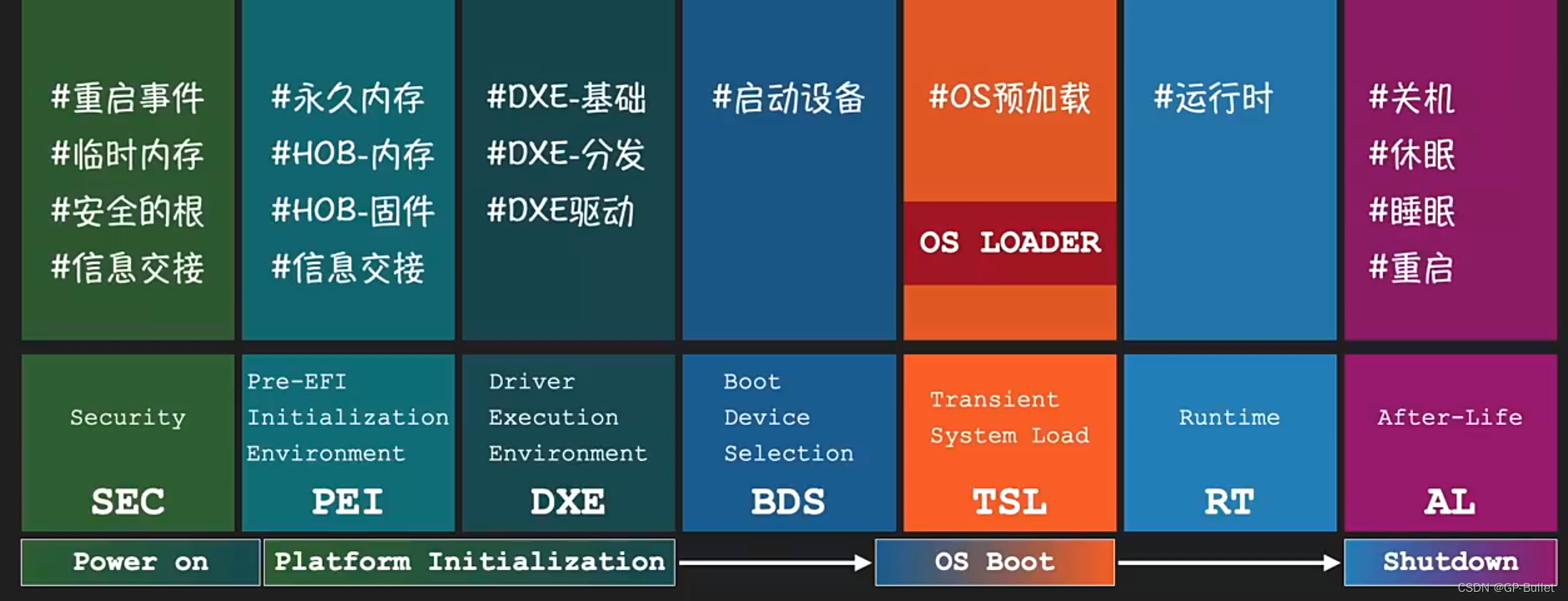

研究起点是CPU收到ResetVector信号后，开始执行第一行代码，一直到计算机关机/重启/崩溃，被划分为七个不同阶段。

1. SEC安全阶段

最早开始运行的固件代码，很大部分是汇编语言开发的。
主要负责四件事：

• 处理平台所有的重启事件
  给CPU发送ResetVector信号，也就是重置，与关机再开机不同。
• 创建一个临时内存区
  初始化了CPU，没有初始化内存，但又有需求。SEC阶段的C代码需要堆栈，这就要求必须有内存，在物理内存没有初始化的情况下会临时使用缓存。内建在CPU中初始化好的，可以暂时为C代码服务。
• 作为整个安全执行的根、
  SEC是整个系统执行的起点，可能会遇到各种异常，就需要设置IDT，有了中断描述符表接受异常，就能让系统遭遇意外情况时不至于崩溃
• 为下一阶段PEI传递交换信息
  为PEI阶段的代码设置临时内存的基地址和长度，并传给PEI。还要找到PEI代码的入口点，将控制权移交过去，并且处理临时内存

2. PEI阶段

早期的EFI初始化，处于启动流程很早期的阶段，只能利用处理器的片上资源。

• 初始化永久内存
  调用SEC提供的接口处理作为临时内存的缓存保障安全
• Hand-Off-Blocks
  把初始化好的永久内存通过hand-off blocks形式进行描述。HOB是一种用于交换的块，负责阶段间的数据传递。PEI会收集很多下一阶段DXE所需的数据，这些数据就打包为HOB,然后用一个头来对内存中的HOB进行标识，头和HOB组成HOB List。
• 固件卷所处的位置也会被PEI使用HOB描述。
• 控制权交给DXE
  PEI代码分为两部分：PEI Foundation和PEIMs，就是基础和模块。Foundation负责接受SEC发送的交换数据，并扮演模块分发的角色。PEIMs是模块化的PEI功能有其实现。

3.驱动执行环境

有DXE基础、DXE分发器以及一系列驱动。这一阶段主要是把硬件的基本驱动程序加载起来，建立两者间的联系，为更上层的接口提供基础支持，比如显卡驱动就支撑了Print（）函数。

4.BDS启动设备选择

开机时的启动菜单就是这一阶段负责生成的，所有的设备都会列出来，搜索原理是寻找具有FAT32分区的设备，这些会生成UEFI认可的菜单项，老一些的电脑还支持MBR分区的硬盘，还有网络适配器，UEFI固件也可以支持从网络远程系统镜像启动。

5.TSL预系统加载阶段

它是OS Loader的主战场，TSL就是正式操作系统加载前的预备阶段，需要Loader找到并加载OS。

6.RT（Runtime）

运行时。

7.AL

最终阶段，由常驻的UEFI驱动组成。计算机关机、休眠、睡眠、重启过程的系统信息都会在这一阶段保存。

---

仅为笔记学习使用
参考：https://www.zhihu.com/people/tanyugang.com/zvideos?page=2
