UVM TLM_FIFO组件内部包含一个不限大小的Mailbox，用于数据读写。它有三个参数，其中size默认为1。uvm_tlm_analysis_fifo是其子类，增加了分析端口和write()函数，适用于checker，允许一对多的数据传递。在高层次环境中，可以将多个monitor的analysis_port连接到checker的uvm_tlm_analysis_fifo，实现数据聚合。另一方面，uvm_tlm_req_rsp_channel和uvm_tlm_transport_channel提供双向通信，内部使用mailbox处理请求和响应。
Uvm _tlm_fifo是一个组件类（一端对一端），继承于uvm_component，且内置了多个端口，内部内置了一个Mailbox,该mailbox没有尺寸限制，Uvm _tlm_fifo的多个端口都是利用该mailbox进行数据读写。
Uvm _tlm_fifo有三个参数，继承于component的两个，name 和 parent ，还有一个size，可以自己修改，默认为1，存一个数。
uvm_tlm_analysis_fifo 是一个新的组件，继承于uvm_tlm_fifo ，所以既有面向单一tlm端口的数据缓存特性，还具有一个uvm_analysis_imp 端口uvm_analysis_port端口和write（）函数。（即实现一对一，又实现一对多）

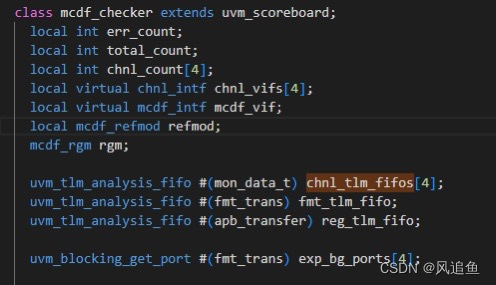

uvm_tlm_analysis_fifo一般用于checker里，
这样的话在顶层env层就可以把各个monitor 的analysis_port连接到checker上对应的uvm_tlm_analysis_fifo
（多个port可以连接到同一个export或imp，像reg_agent 总线的monitor的analysis_port还得跟predictor的bus_in 连接）
