简介PWM

最新推荐文章于 2025-06-13 11:29:52 发布
原创 最新推荐文章于 2025-06-13 11:29:52 发布
· 172 阅读 · 0 ·
版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #stm32 #c语言

本文详细介绍了PWM（脉冲宽度调制）的工作原理，重点讲解了如何通过芯片上的通用定时器、高级定时器或基本定时器来生成PWM波。内容涉及选择时钟源、设置PWM周期及高电平和低电平时间，并阐述了PWM模式对波形的影响。此外，还讨论了时钟源的分频以及如何通过设置ARR和CCR值来精确控制PWM波形。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

PWM实际是定时器产生的矩形波，定时器哪来，芯片上自带，通用定时器，高级定时器，基本定时器，选择时钟源，内部？，外部？，时钟源分不分频？，分多少频，分频之后，设置你的PWM波的一个周期是多少ms，即重装系数ARR，这个新的周期内什么时候高电平，什么时候低电平，这与你选择的PWM模式有关，要设置CCR的值

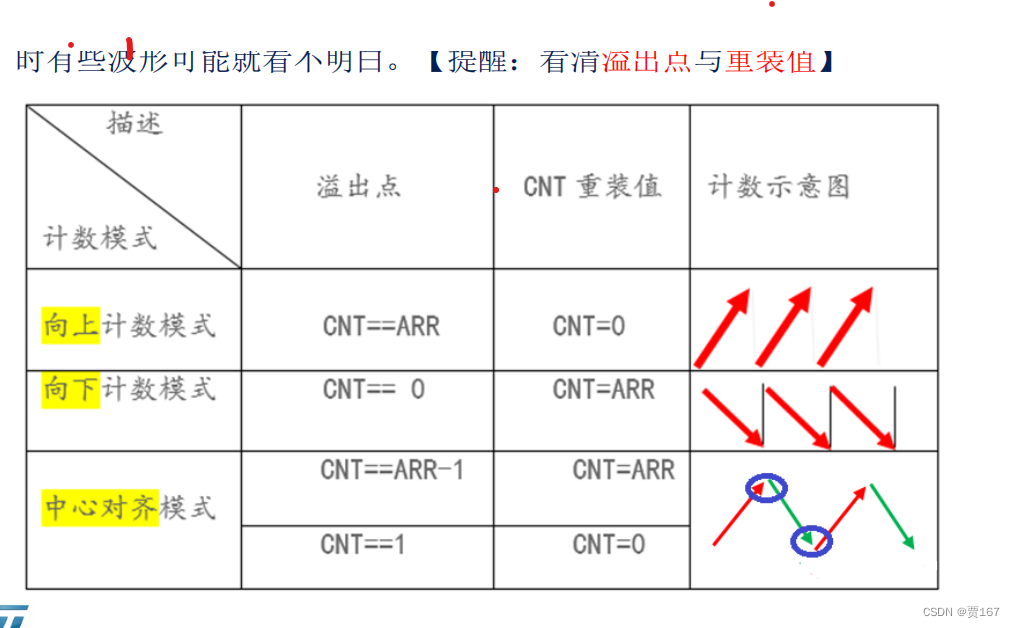

在这里插入图片描述
