KD6610同一VLAN下端口隔离测试

准备工具：思博伦TestCenter、KD6610开发板、TX、T1线束

6610配置如下图所示

如上图创建了vlan 5 ，vlan5下有4、5、6三个端口，分别连接思博伦测试仪三个端口，默认情况下三个端口是互通的。

根据报文类型配置vlan 5 单播、组播、广播报文的类型 即drop/flood

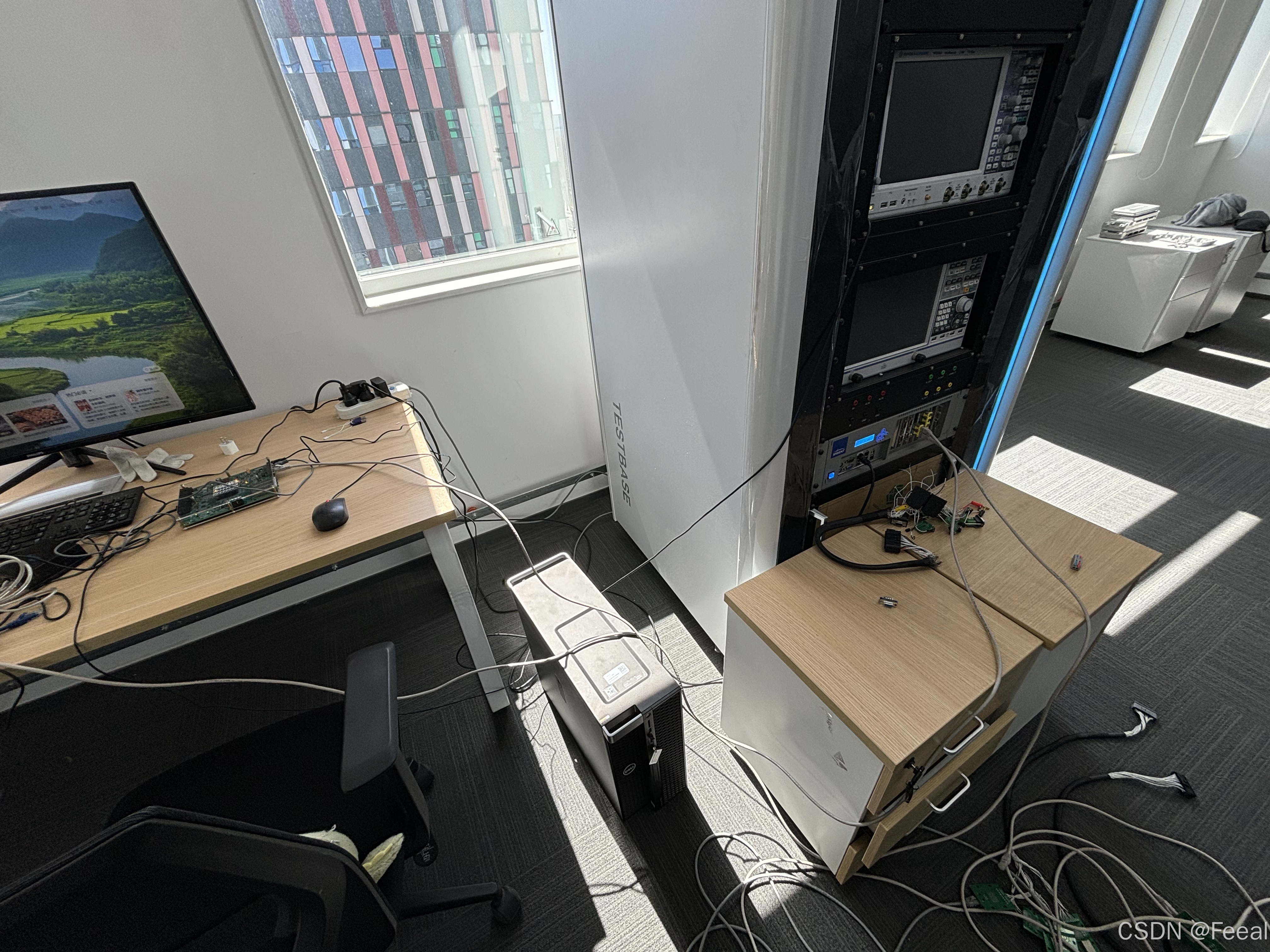

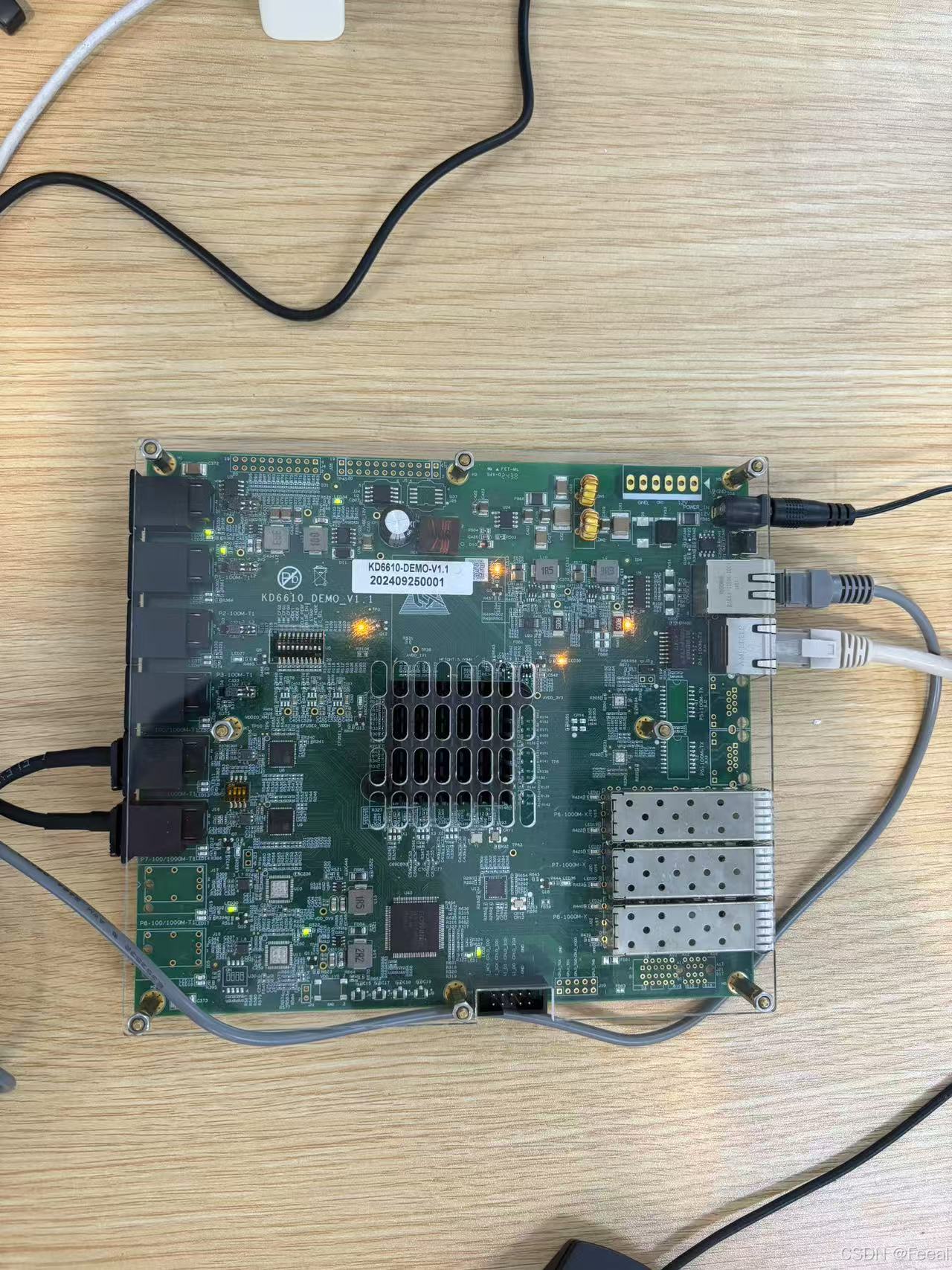

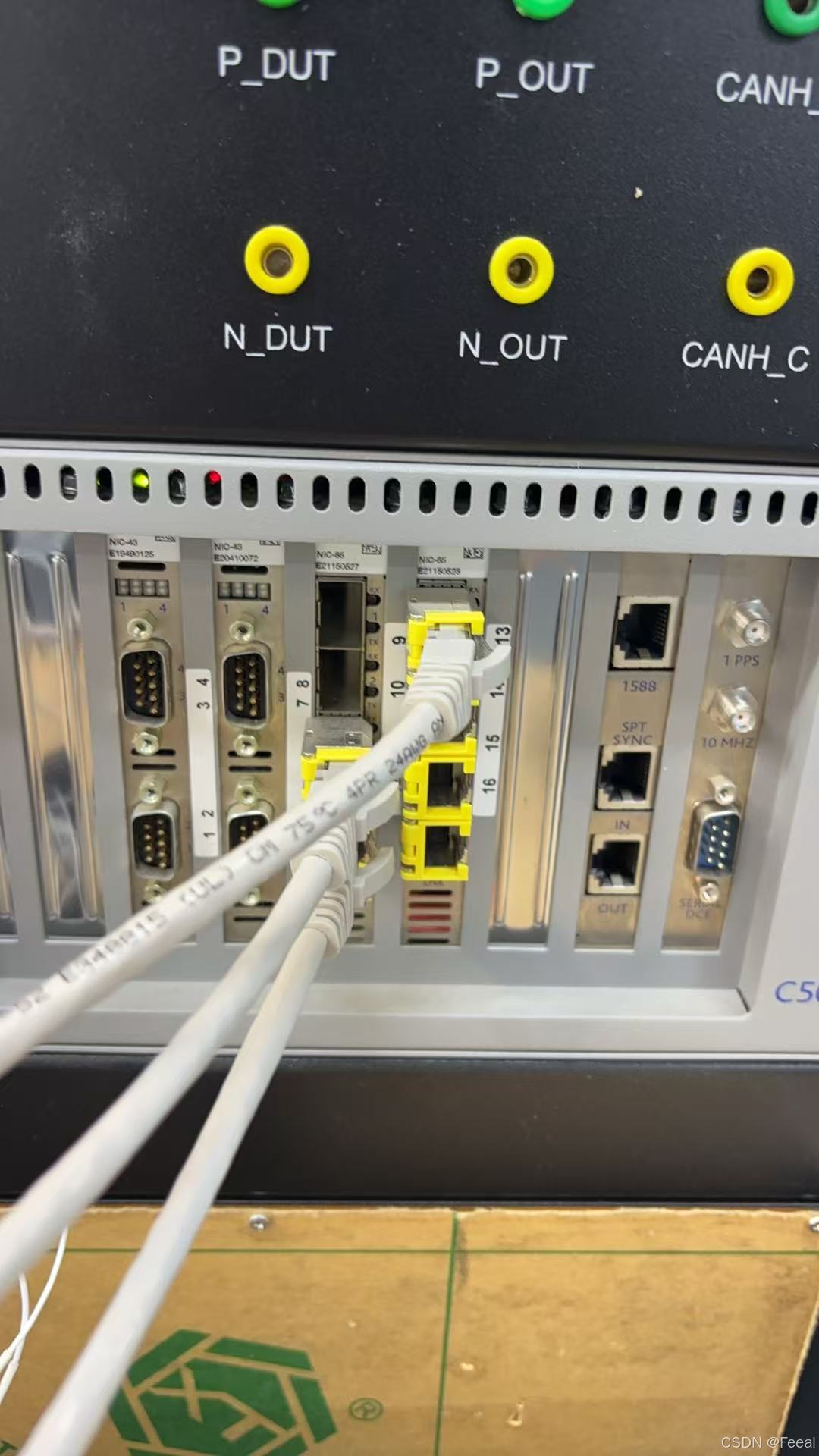

开发板和台架仪器连接如下图所示、板端的4、5、6端口分别连接11、12、13端口。

即广播模式的理想状态从11端口打流，板端5、6端口流出。单播模式若目的MAC与其他两端口匹配不上效果与广播一样。

下边讲述端口隔离，即台架11端口进入，台架13端口收到。

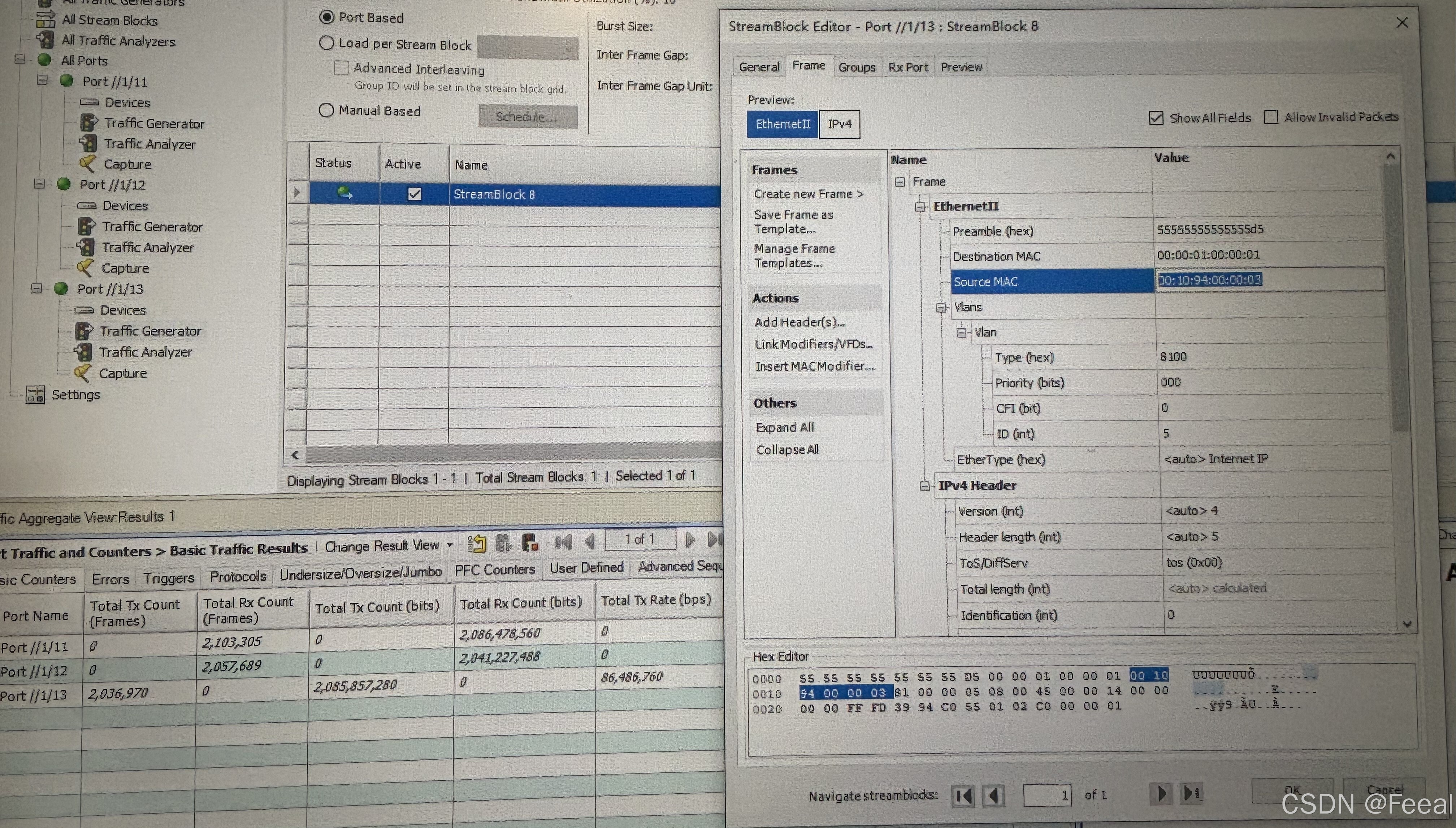

首先13端口向其他两端口发送数据，目的为学习13端口的MAC地址，并复制次MAC地址。

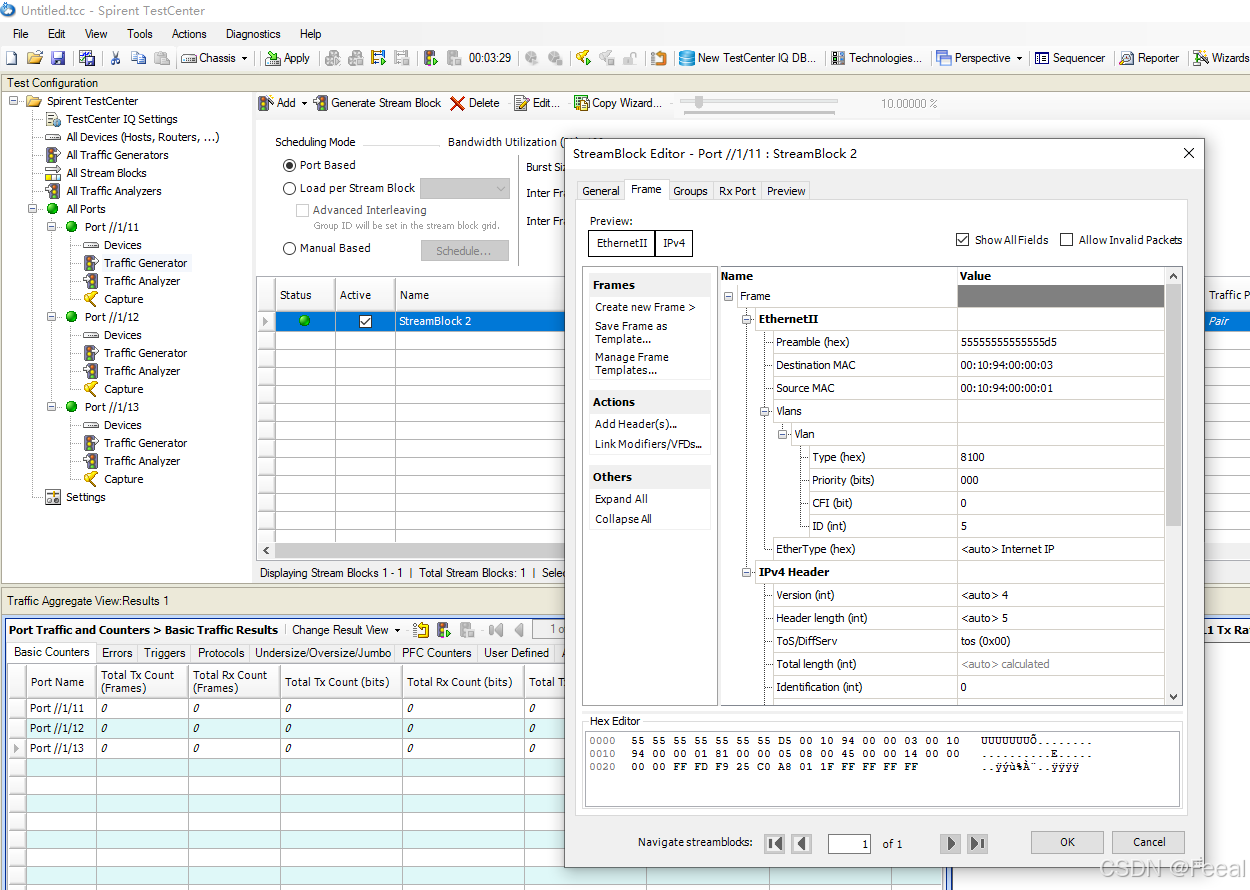

然后清空数据，用11端口发数据，目的MAC填写13端口。

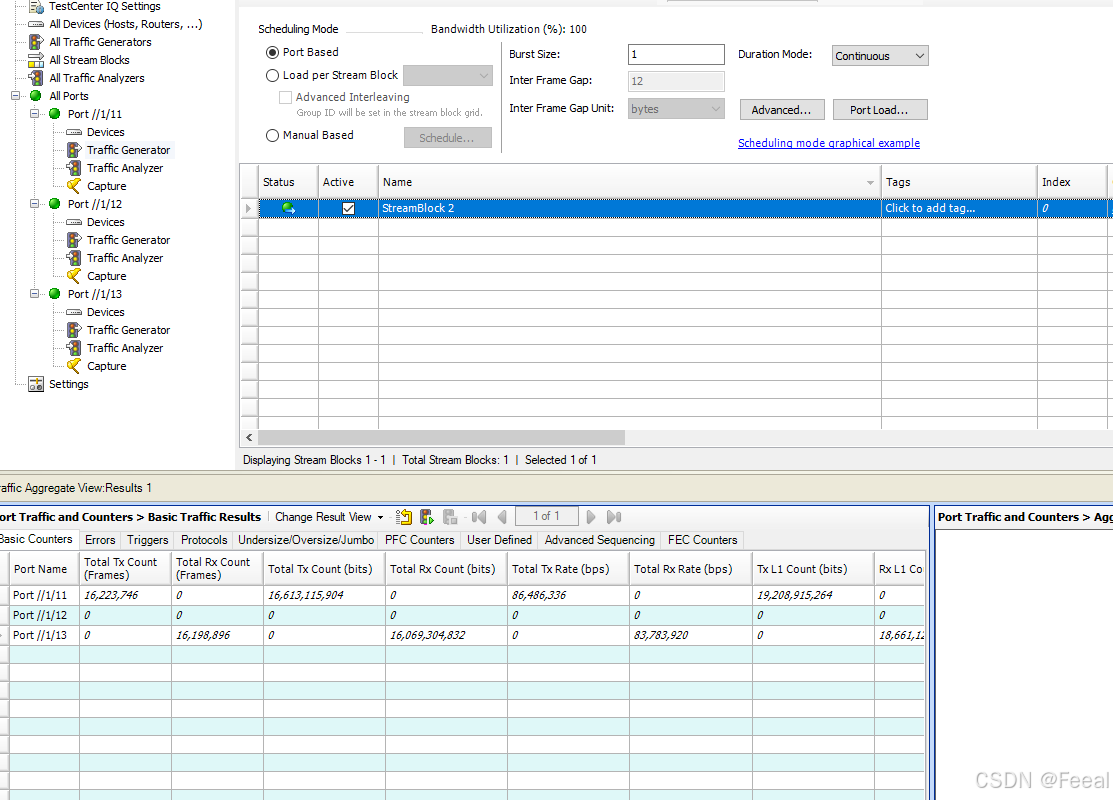

发送就可，效果如下图

测试不同VLAN下的端口隔离 只需在板端创建新的VLAN将其中一个端口放在新VALN中就可。
