HCIP VRF(vpn-instance)基础

一、 实验拓扑

二、 实验需求及解法

本实验模拟企业生产网和办公网共存的网络环境。生产网和办公网共用了R5，完成客户端 与服务器之间的通信。同时需要保证公司的两个私网隔离，不会互相干扰。完成以下需求：

1.如图所示，配置各接口IP地址。

可以看到生产网和办公网同时使用了192.168.1.0/24和192.168.2.0/24两个网段，存在冲 突。

R1:
interface GigabitEthernet0/0/0
ip address 192.168.1.1 255.255.255.0

R2:
interface GigabitEthernet0/0/0
ip address 192.168.2.2 255.255.255.0

R3:
interface GigabitEthernet0/0/0
ip address 192.168.1.3 255.255.255.0

R4:
interface GigabitEthernet0/0/0
ip address 192.168.2.4 255.255.255.0

2.R5创建VRF（vpn-instance）。

2.1 为生产网创建VRF名称为1，路由区分器为1：1

2.2 为办公网创建VRF名称为2，路由区分器为2：2

ip vpn-instance 1
route-distinguisher 1:1

ip vpn-instance 2
route-distinguisher 2:2

2.3 将R5各接口划入对应VRF。

interface GigabitEthernet0/0/0
ip binding vpn-instance 1
interface GigabitEthernet0/0/1
ip binding vpn-instance 1
interface GigabitEthernet0/0/2
ip binding vpn-instance 2
interface GigabitEthernet1/0/0
ip binding vpn-instance 2

2.4 IP规划如下：

G0/0/0和G0/0/2:192.168.1.254/24

G0/0/1和G1/0/0:192.168.2.254/24

interface GigabitEthernet0/0/0
ip address 192.168.1.254 255.255.255.0

interface GigabitEthernet0/0/1
ip address 192.168.2.254 255.255.255.0

interface GigabitEthernet0/0/2
ip address 192.168.1.254 255.255.255.0

interface GigabitEthernet1/0/0
ip address 192.168.2.254 255.255.255.0

3.运行OSPF

3.1 R1/2/3/4都运行OSPF进程1：

3.1.1 手动设置RID如下： R1：1.1.1.1 R2：2.2.2.2 R3：3.3.3.3 R4：4.4.4.4

3.1.2 全部属于区域0，使用network宣告，通配符0.0.0.0

R1:
ospf 1 router-id 1.1.1.1
area 0.0.0.0
network 192.168.1.1 0.0.0.0

R2:
ospf 1 router-id 2.2.2.2
area 0.0.0.0
network 192.168.2.2 0.0.0.0

R3:
ospf 1 router-id 3.3.3.3
area 0.0.0.0
network 192.168.1.3 0.0.0.0

R4:
ospf 1 router-id 4.4.4.4
area 0.0.0.0
network 192.168.2.4 0.0.0.0

3.2 R5运行OSPF

3.2.1 进程1，RID手动设置为5.5.5.5，属于VRF 1。

3.2.2 进程2，RID手动设置为5.5.5.5，属于VRF 2。

3.2.3 两个进程都在区域0中使用network命令宣告属于各自VRF的接口，通配符0.0.0.0

ospf 1 router-id 5.5.5.5 vpn-instance 1
area 0.0.0.0
network 192.168.1.254 0.0.0.0
network 192.168.2.254 0.0.0.0

ospf 2 router-id 5.5.5.5 vpn-instance 2
area 0.0.0.0
network 192.168.1.254 0.0.0.0
network 192.168.2.254 0.0.0.0

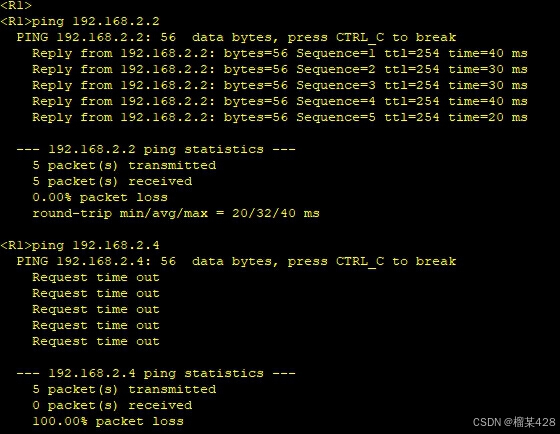

3.3 确认R1可以访问R2，不能访问R3/4。R3可以访问R4，不能访问R1/2。

其他自行测试
