【STK】加载地图与地形文件

对于STK，“.jp2”格式对应图片数据（Imagery），“.pdtt”格式对应地形数据（Terrain）。

一、加载材质、地形

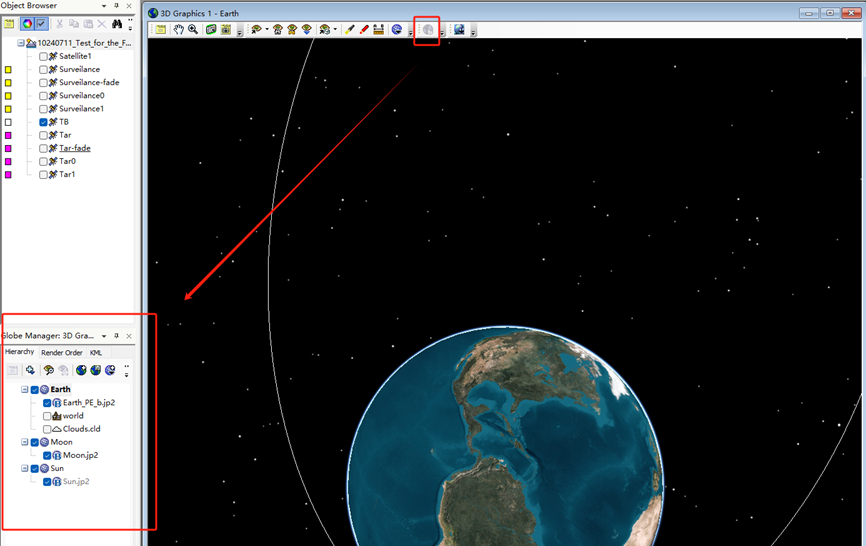

通过三维视窗上的“Globe Manager”按钮进入材质管理页面，可在此处加载地图地形数据。

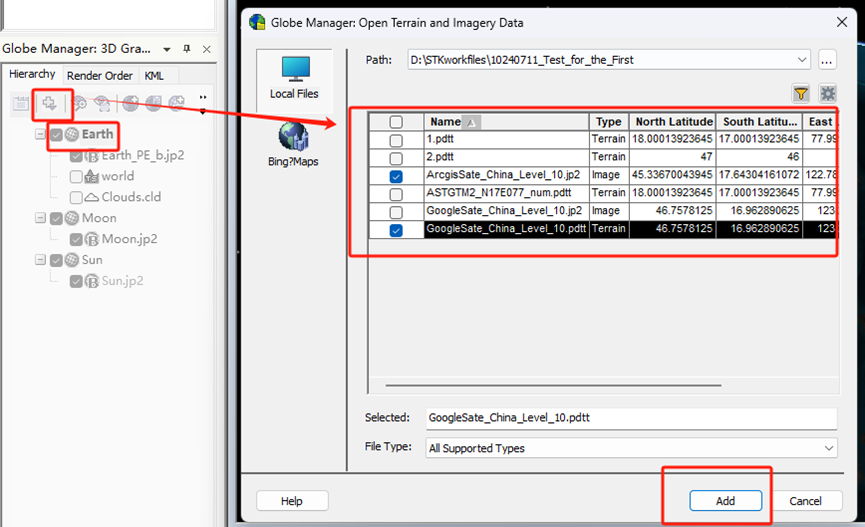

将.jp2和.pdtt文件放入场景文件主目录路径下，选中“Earth”，点击“Add Terrain/Imagery”，可以导入地图地形数据。

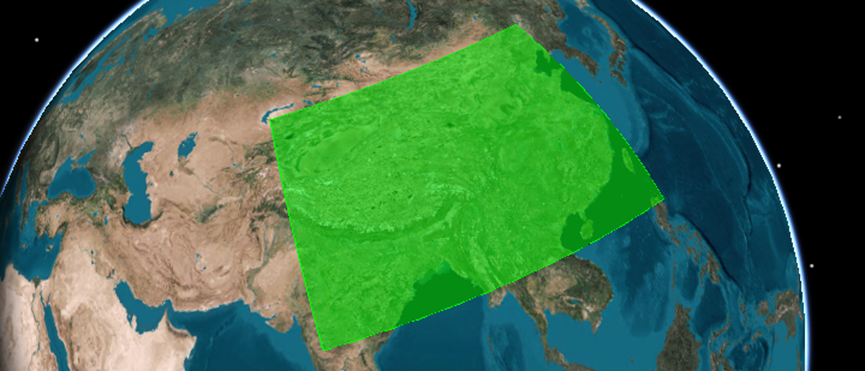

右键材质，选择“Zoom To”可快速锁定视角，选择“Toggle Extents”可查看材质对应区域范围。

二、格式转换

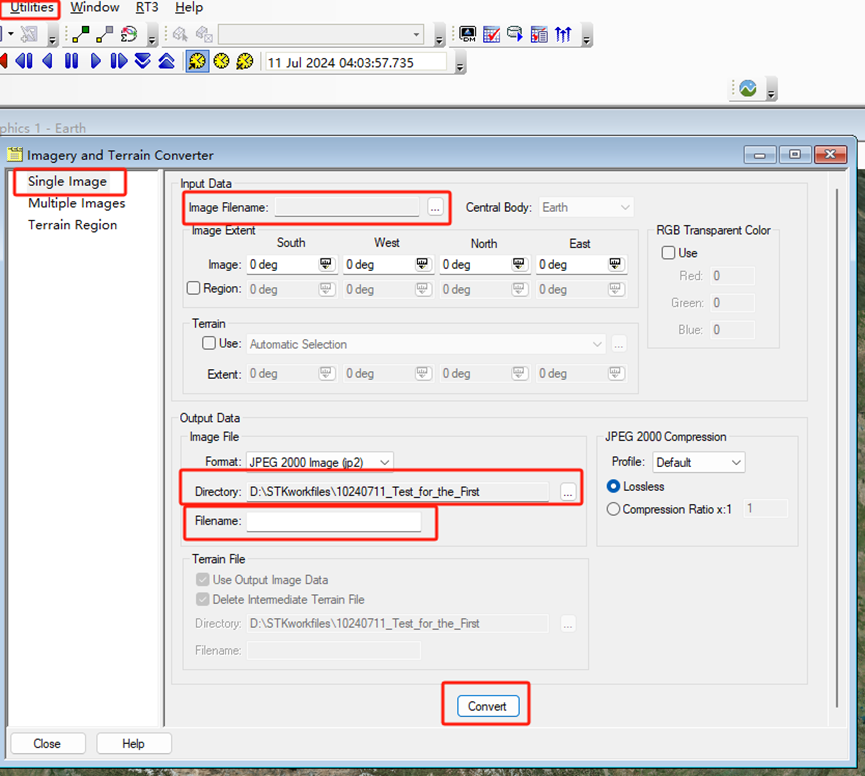

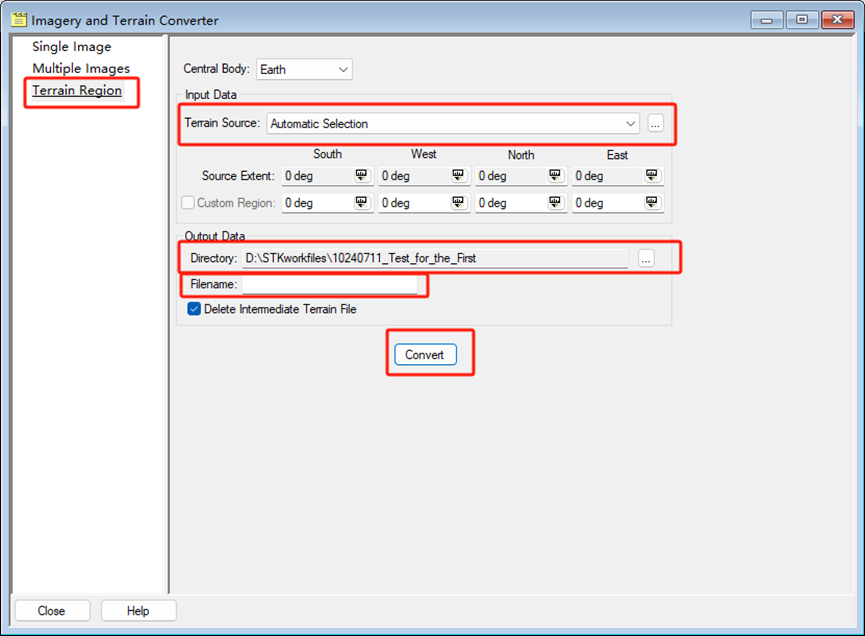

对于“.tif”和“.dem”格式的地图地形文件，可以通过自带的转换功能分别转换为“.jp2”和“.pdtt”使用。点击“Utilities”-“lmagery and Terrain Converter”，分别执行以下过程。

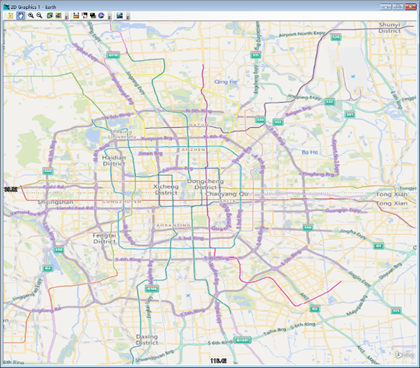

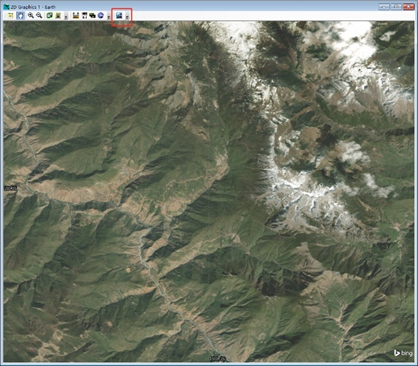

此外，在“Microsoft Bing Maps”功能可用时，可以在二维视图上方直接切换地图，查看卫星地图或是道路图。

 关于“Microsoft Bing Maps”功能，已实测破解版STK可以使用Bing的服务器连接卫星地图、道路图，目前连接原理还在figure out中。
