ensp 静态路由案例

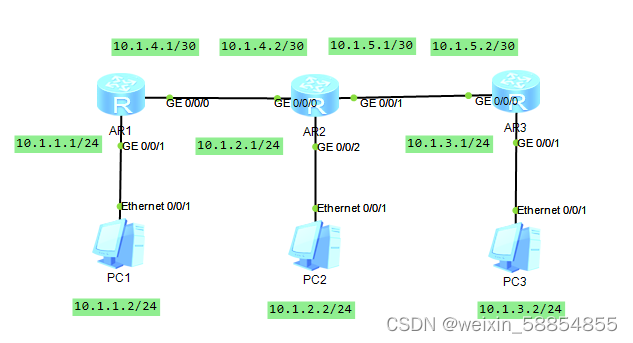

路由器静态路由实验：实现R1、R2、R3三者之间互相ping通。
第一步：首先配置各接口IP地址、配置静态路由命令

AR1:

<Huawei>sys
[Huawei]sysname R1
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 10.1.1.1 24
[R1-GigabitEthernet0/0/1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 10.1.4.1 30
[R1-GigabitEthernet0/0/0]qu
[R1]ip route-static 10.1.2.0 24 10.1.4.2
[R1]ip route-static 10.1.3.0 24 10.1.4.2

AR2:

<Huawei>sys
[Huawei]sysname R2
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 10.1.4.2 30
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 10.1.5.1 30
[R2-GigabitEthernet0/0/1]int g0/0/2
[R2-GigabitEthernet0/0/2]ip add 10.1.2.1 24
[R2-GigabitEthernet0/0/2]qu
[R2]ip route-static 10.1.1.0 24 10.1.4.1
[R2]ip route-static 10.1.3.0 24 10.1.5.2

AR3:

<Huawei>sys
[Huawei]sysname R3
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 10.1.5.2 30
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 10.1.3.1 24
[R3-GigabitEthernet0/0/1]qu
[R3]ip route-static 10.1.1.0 24 10.1.5.1
[R3]ip route-static 10.1.2.0 24 10.1.5.1

第二步：再ping验证或display ip routing
