反激式隔离开关电源（研究磁场）

铁氧体磁钢（磁通量3000高斯/0.3T回路中能够通过的最大磁通量）

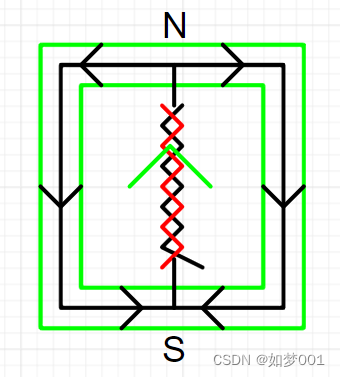

磁场回路方向（N---->S外部）（S---->N内部）        空气是最大的磁阻

磁导

直接绕在磁钢上面，没有漏掉的电流，流过一点电流，他的电感量就很大，磁通量也大，具有上限，磁钢饱和

中间的部分称之为骨架，也具有脚。

提升功率，成本不变？

一部分磁通量从磁芯走，一部分从空气走。

选择变压器的重要参数：1、磁钢的一致性，绕线的一致性。2、供应商选择。在设计的时候，流油一定的余量，考虑温度的影响。

变压器的发热：铜丝的发热（铜损），磁芯发热。

考虑尖峰电流能否让磁钢饱和？

窗口（绕线的地方）

窗口越大，可绕线的匝数越多，体积越大

窗口越大，电流越大，直径越大，相同的电流下，体积越大

例：100匝，0.17MM，实际上是0.19MM

        N代表匝数，计算出来的值为单边且为理论值，铜丝越粗，浪费的面积越大，浪费的面积之间会产生极间电容和电感，造成信号串扰，解决办法：双线并绕。还有一个好处，减小磁场件的相互作用，所以一般输出电流>输入电流

集肤效应

当导体中有交流电或者交变电磁场时，导体内部的电流分布不均匀，电流集中在导体的“皮肤”部分，也就是说电流集中在导体外表的薄层，越靠近导体表面，电流密度越大，导体内部实际上电流较小。结果使导体的电阻增加，使它的损耗功率也增加。这一现象称为集肤效应。

在铜丝的间隙，存在间隙，即存在热量，怎么散热？

变压器的体积计算公式：，总长度*宽度，单位：

体积决定了磁钢的磁能量，磁能量是抑制电流变化的能力，决定的是功率的问题（初级）

变压器设计的步骤：

1、确定变压器的体积（整个变压器的最大输入功率）

2、变压器的截面积Ae（由变压器选型的时候确定）

3、确定变压器的匝数：     r=0.5（纹波），是通过的最大磁通量

4、确定变压器的磁通量是否会饱和
