开关电源(主要电感的理解)

线性电源的特点

通过AC端,经过桥式电路,转换为DC15V,DC5V。1、负载功率越大,效率越低,负载功率越小,效率越高。2、自身承担多余的电压实现降压

大功率(大电流的时候不用线性电源)损耗大

back电路:把高压电转换为低压电

如何实现back电路:

1、需要对电压进行检测。2、反馈到输入端。3、根据反馈的结果,进行开关调节。1、调节过程的电压有波动:纹波(有波动,沿着5V波动,最高与最低之间,是合理的,太低,当不能维持负载使用的时候,危险。过高,对于器件而言,会损坏器件)2、输入对电压的影响。3、负载突然变大/变小

1、调节时间会对输出产生影响。(相应时间) 单位时间内调节一次需要的时间越短,纹波越小(时间周期T,频率f),单位时间内调节的次数,称之为频率

开关(不断的开和关):三极管,MOS管,Igbt(开关器件)(1、导通电流大,可以做大功率器件。2、导通速率慢<MOS管,开关频率较低(体积大)。3、导通压降为一定值(导通损耗比较低))

MOS管损耗:1、导通损耗。导通损耗与负载电流成正比。2、MOS管的开关损耗(完全导通:Vds=0V,完全关断:Ids=0A)频率越大,损耗越大

体积与开关频率的关系

1、成本。2、周期(频率)。3、体积。体积越大,频率越低,成本月高;体积越小,成本越低,频率越快。4、需要把能量拆分成若干个包分批次运输

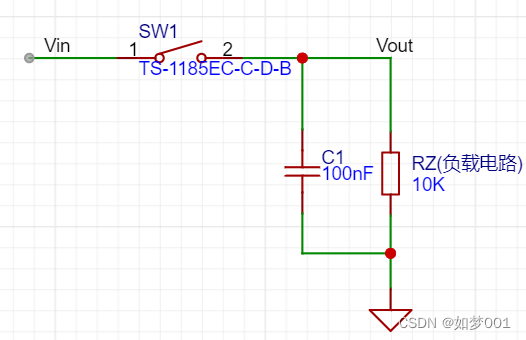

优点:1、负载电压相对稳定。2、Vout是我们想要的值(+5V)。3、在关断阶段,电容能够维持负载正常的工作(电容供电)

缺点:在电容对负载电路刚开始充电的时候(会出现浪涌电流),电流理论上是无穷大的,会对电容进行损坏和对电路产生影响

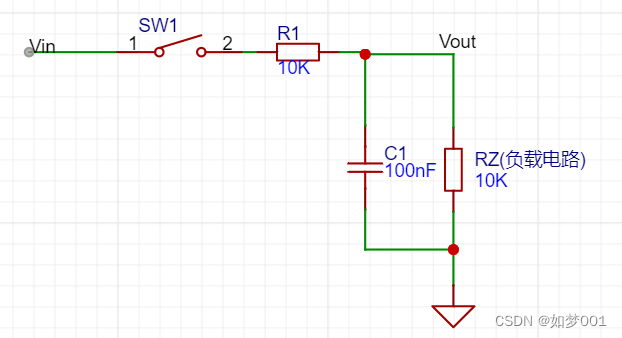

当开关开通的时候,Vout=Vin+Ur,Ur以发热的形式出现,非理想的状态!要想达到理想状态,就需要把阻抗元件,换成感抗元件

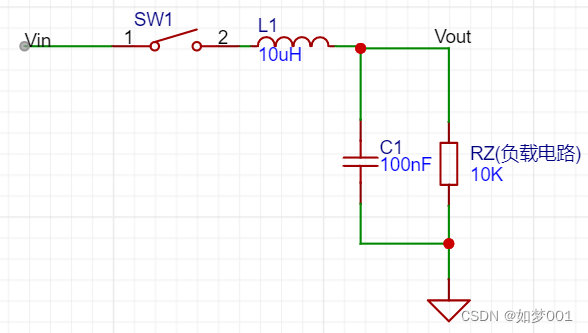

back电路中,最核心的器件:电感L:阻碍电流变化的器件 是不可突变的

当刚开始充电的时候,UL=Vin,缓慢的对电容进行充电,电流是缓慢上升的。但是电压会发生畸变,对负载有影响,又由于有电容的存在,Vout稳定

电感电压的电弧作用:在开关断开的时候,电感上面的电是减小的,电感会阻碍原来的电流减小,就会努力的产生一个较高的电压,但是开关是断开的,是+-两端没有连接的,就会在这里产生较高的电压,开关就会损坏

1、电感上面的电流是不能突变的。2、电容上面的电压是不能突变的。3、电感上面的电压是可以突变的。(会产生电弧)4、电容上面的电流是可以突变的。(浪涌电流)5、电感和电容都是电抗器件,无损耗且可以储存能量。6、电容以电压的形式储存能量,电感以电流形式来储存能量

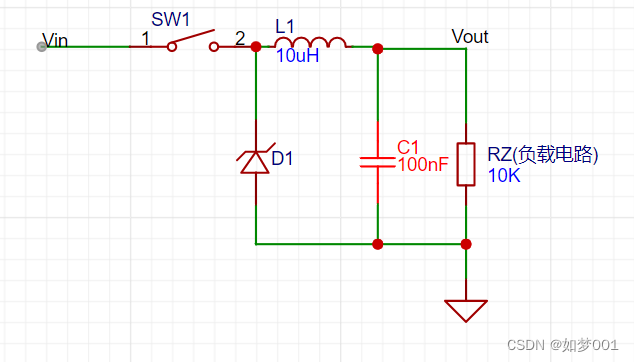

续流回路:在开关断开之后,电感感应出的电流释放的回路

电感

自感的大小与电流的变化率成正比

1、开关闭合的瞬间,电感上面会感应出一个很高的电压,引起感应电势的产生,上正下负。电流由0往上升,实际值很小,电阻上面几乎没有压降,电源电压全部加在电感上面,电感为了维持电流为0,感应电压接近15V,为了不让电感感应出这么大的电流,电感上面的电压需要下降,电感本身需要不断的增加电流,以维持感应电动势的存在,尽可能的维持电流现状,电感上面的电流就会缓慢的上升

电容电压=Vin(1-e^{-t/RC })

电感电流=Vin*(1-e^{-tR/L })

电感电流由R所决定,R越大,电流越小,R越小,电流越大

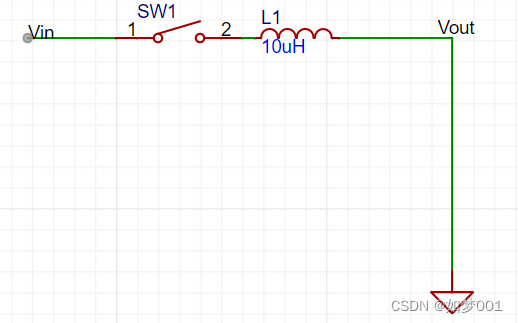

当R=0的时候,1、感应电动势必须等于外部电压。2、电流的变化率不变,电感的电流以相等的斜率递增,来维持感应电压不变。1、1 电感的电流以固定的斜率递增。1、2 电感的电流可以升高到无穷大

电感电流的上升速率:

I(t)=Vin/R*(1-e^{-tR/L })

两边同时对时间取微分:\frac{dI}{dt}=Vin/L(电感方程)

电感电流的下降速率:\frac{dI}{dt}=Vin/L(Vin=感应电动势)

在每一个周期内,电感电流的增加量=电感电流的减少量,最终达到动态平衡。

斜率与电流的关系

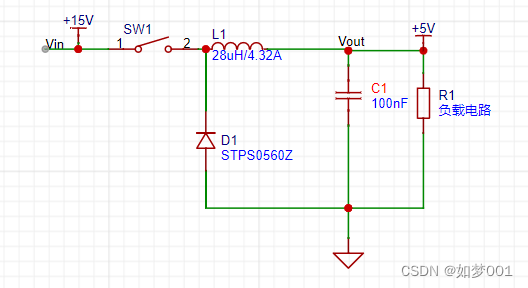

当开关ON的状态下,电流上升的斜率是Vin/L

当开关为OFF的状态下,电流下降的斜率为0.7/L

电感上面的电流是一直往上升的,最终电感会损坏。所以要改变电感的上升量,使得上升量=下降量

1、上升阶段的斜率变化(由陡变缓)

U_{L}=V_{in}=+15V

I_{L}=\frac{V_{in}}{L}=\frac{+15V}{L}

I_{L}=\frac{10V}{L}

2、电感的下降斜率变化(由缓变陡)

I_{C}=\frac{0.7V}{L}

I_{C}=\frac{2.7V}{L}

I_{C}=\frac{5.7V}{L}

电感工作的模式:

1、电感的电流连续工作模式(CCM):电流的峰值为0 ,既达不到最大值也不会降为0。

2、电感的电流临界连续模式(BCM):电感电流下降到0A(下峰值)。

3、电感的电流断续模式(DCM):电感的电流在一个周期的时间里,有一段时间为0。

总结:1、电感的感应电压与电感的电流斜率有关系,与电流的大小没有关系

2、感应电压与开关动作总是相反

3、电感的电压实际上是由Vin和Vout所决定的

4、电感上面的平均电流=负载上面的电流

5、电感的平均电流位于电感形状电流形状几何中心

伏秒法则:使电感达到稳定工作的时刻

V=\frac{L\Delta I}{\Delta t}\frac{\Delta I}{\Delta t }为变化量。电感导通时两端的电压*导通时间=关断时刻电感两端的电压*关断时间,公式表示:V_{on}*t_{on}=V_{off}*t_{off }   (等效成电感中的电流相等) 电感电流的复位

占空比D=\frac{t_{on}}{T }T= t_{on}+t_{off}  在什么情况下t_{on}+t_{off} ?在连续模式和临界连续模式下

1、V_{on}=V_{in}-V_{out}

2、V_{off}=V_{D}+V_{out}等效于V_{off}=0.7+V_{out},有时计算忽略0.7V

由1,2得:\frac{t_{on}}{t_{on}+t_{off}}=\frac{V_{out}}{V_{in}}=D占空比

占空比D=\frac{V_{out}}{V_{in }}

PP值:最高值和最低值之间的电流。平均值:I_{DC}。处在PP值之间的值:I_{AC }

最高值:I_{Pk}=I_{AC}+I_{DC}

电感的饱和

电流超过电感的抑制能力。感抗接近0,电感相当于一个导体,电流急剧上升

平均开关电流I_{c}*D;平均二极管电流I_{c}*(1-D );平均输入电流=平均开关电流;平均输出电流=平均二极管电流

开关管的最小耐压值 V_{in},电流 Io*D,二极管耐压V_{in},二极管电流I_{o }*(1-D );电感平均电流1.2*I_{o}。电容上面的电流,是脉动式的电流。电容上面的平均电流为0(输入输出大小相等,方向相反)

特点:V_{o}<V_{in},极性相同。

电感电流的纹波率相关问题

电流的纹波率:\frac{2I_{AC}}{I_{l}},磁芯处理能力大于或者等于电感储存的能量(0~2),决定了电感的电流

电流的纹波率的取值问题:纹波率越大,电感的体积(电感的能量)越小(界限:0.4)\frac{\Delta I}{I_{L}}=0.4

电感公式推导:

电感的电压:由电流的变化率*L决定        V_{l}=\frac{\Delta I}{t}*L

开关闭合状态:V_{on}=L*\frac{\Delta I_{on}}{t_{on}}

开关开通状态:V_{off}=L*\frac{\Delta I_{off}}{t_{off}}

又有 D=\frac{t_{on}}{T}        T=\frac{1}{f}

得:\Delta I_{on}=\frac{V_{on}*D}{Lf}                L=\frac{V_{0}(1-D)}{I_{0}f\gamma }

1、当电感的线径确定下来的时候,电感的电流就已经确定        额定电流        最大电流,在设计的时候,负载的电流不要超过电感的额定电流

back电路的具体应用

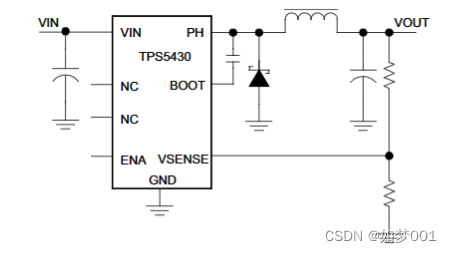

TPS5430

功能:1、电压反馈(进行电压的调节)

2、电流反馈(电流保护)

3、PWM调节(达到稳定输出电压)

4、供电电源

5、欠压保护

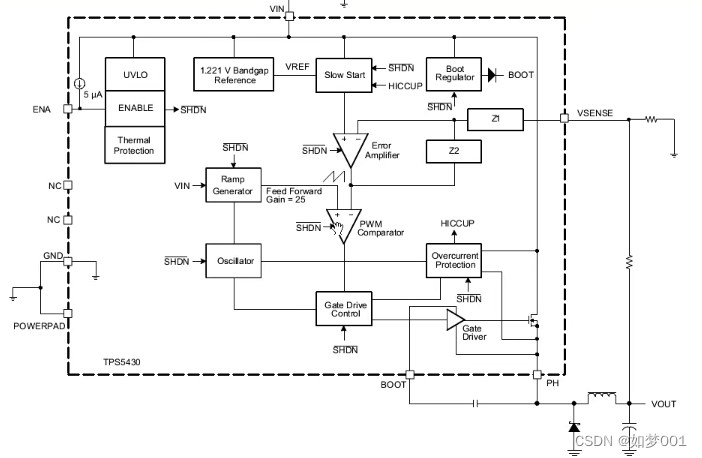

总结:TPS5430的模块功能

1、欠压保护

2、使能开关

3、温度保护

4、高精度的基准电压

5、软起电压

6、自举充电电路

7、产生PWM波生成器

8、电流保护

9、内置MOS管和驱动电路

10、振荡电路
