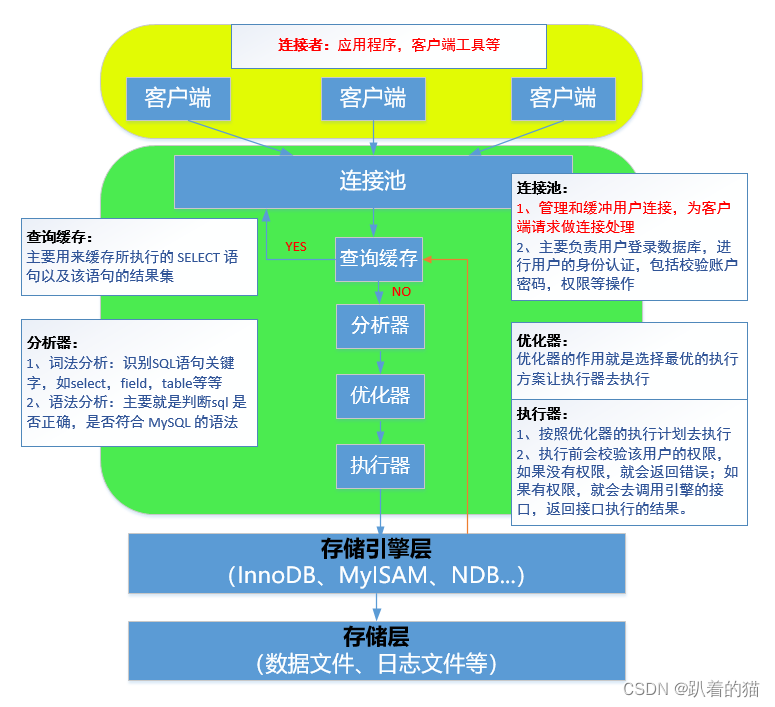

MySQL 体系结构

连接层：

负责和客户端、用户进行交互，需要和不同的客户端和中间服务器进行交互，建立连接，记住连接的状态，响应它们的请求，返回数据和控制信息（错误信息、状态码等），以及对这些连接进行认证等。

逻辑层：

主要包括了系统管理和控制工具、连接池、SQL接口、解析器、查询优化器和缓存等部分。

存储引擎层：

MySQL中的存储引擎层主要负责数据的写入和读取，与底层的文件进行交互。值得一提的是，MySQL中的存储引擎是插件式的，服务器中的查询执行引擎通过相关的接口与存储引擎进行通信，同时，接口屏蔽了不同存储引擎之间的差异。MySQL中，最常用的存储引擎就是InnoDB和MyISAM

存储层：

文件的物理存储层。主要包含日志文件（redolog,undo.log），数据文件，索引文件，二进制日志，错误日志，配置文件，pid 文件，socket 文件

db.opt文件：主要记录当前数据库使用的字符集和检验规则等信息。

frm文件：存储数据表的结构信息，主要是数据表相关的元数据信息，包括数据表的表结构定义信息，每张表都会有一个frm文件。（MySQL8版本中的innodb存储引擎的表没有frm文件。）

MYD文件：MyISAM存储引擎专用的文件格式，主要存放MyISAM存储引擎数据表中的数据，每张MyISAM存储引擎表对应一个.MYD文件。

MYI文件：MyISAM存储引擎专用的文件格式，主要存放与MyISAM存储引擎数据表相关的索引信息，每张MyISAM存储引擎表对应一个.MYI文件。

ibd文件：存放Innodb存储引擎的数据文件和索引文件，主要存放的是独享表空间的数据和索引，每张表对应一个.ibd文件。

ibdata文件：存放Innodb存储引擎的数据文件和索引文件，主要存放的是共享表空间的数据和索引，所有表共用一个（或者多个）.ibdata文件，可以根据配置来指定共用的.ibdata文件个数。

ibdata1文件：MySQL的系统表空间数据文件，主要存储MySQL的数据表元数据、Undo日志等信息。

ib_logfile0和ib_logfile1文件：MySQL数据库中的Redo log文件，主要用于MySQL实现事务的持久性。如果在某个时间点MySQL发生了故障，此时如果有脏页没有写入到数据库的ibd文件中，在重启MySQL的时候，MySQL会根据Redo Log信息进行重做，将写入Redo Log并且尚未写入数据表的数据进行持久化操作。

pid文件：pid文件是存放MySQL进程运行时的进程号的文件，主要存在于Unix/Linux环境中，具体的存储目录可以在my.cnf或者my.ini文件中进行配置，MySQL是一个进程，多线程的服务。

socket文件：socket文件和pid文件一样，都是MySQL在Unix/Linux环境中运行才会有的文件。在Unix/Linux环境中，客户端可以直接通过socket来连接MySQL。
