MPLS(跨BGP实现内网访问）

最新推荐文章于 2025-05-13 10:11:05 发布
最新推荐文章于 2025-05-13 10:11:05 发布
阅读量1.4k 收藏 2
点赞数
CC 4.0 BY-SA版权
文章标签： 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_57913978/article/details/122932060
该博客详细介绍了配置MPLS-LDP的步骤，以确保用户设备连接。接着，通过OSPF和BGP实现外网通信，并在R7上配置以访问外网。此外，R1与R5利用静态路由和VRF空间进行内网访问，而R6和R7分别使用RIP和OSPF进程2进行内网通信。最后，进行了网络连通性的测试，确保所有配置有效。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

第一步:IP地址配置并配置MPLS-LDP

因为为配置MPLS空间所以连接用户设备不能配置接口IP

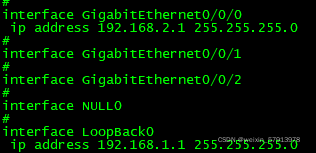

R1

 R2





 R3

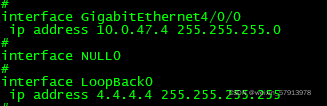

  R4

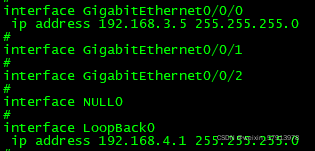

 R5

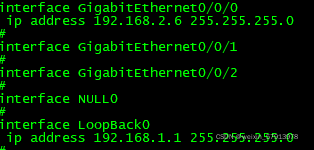

 R6

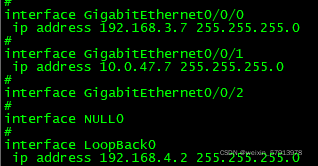

 R7

 第二步：实现外网互通

使用OSPF与BGP实现外网通信

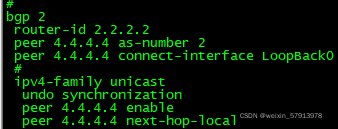

R2



R3

 R4





第三步：R7实现外网访问

 第四步：R1与R5使用静态路由实现内网访问

    R1与R5使用名为a的VRF空间进行访问

R1:

 R5

R2

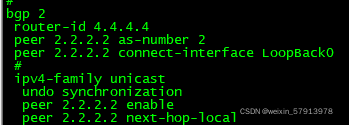

 R4





 第五步：R6使用RIP，R7使用OSPF进程2实现内网访问

R6

R7

 R2





 R4

 第六步：测试

R7：访问外网与R6

R5
